工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，无论是设计院的工程师、化工厂的工艺员，还是中控控制室的主操，能看能画工艺流程图，都是必不可少的技能。其中，了解工艺流程的控制系统是重中之重。只有这样，才能对一些工艺波动所造成的仪表故障，做到及时处理，排除故障的目的。

由工艺专业完成，它包含了整个装置的主要信息、操作条件（温度、压力、流量等）、物料衡算（各个物流点的性质、流量、操作条件等都在物流表中表示出来）、热量衡算（热负荷等）、设计计算（设备的外形尺寸、传热面积、泵流量等）、主要控制点及控制方案等。相同作用且规格相同的设备只需画出一台即可。

PID是在PFD的基础上，由工艺、管道安装和自控等专业共同完成。需要画出所有的设备、仪表、管道及其规格、保温厚度等内容，是绘制管道布置图的主要依据。

PID图是在工艺包阶段就开始形成初版，随着设计阶段的深入，不断补充完善深化，它分阶段和版次分别发表。PID各个版次的发表，表明了工程设计进展情况，为工艺、自控、设备、电气、电讯、配管、管机、管材、设备布置和给排水等专业及时提供相应阶段的设计信息。

PID是基础设计和详细设计中主要成品之一，它反映的是工艺设计流程、设备设计、设备和管道布置设计、自控仪表设计的综合成果。

1.1、用规定的类别图形符号和文字代号表示装置工艺过程的全部设备、机械和驱动机，包括需就位的备用设备和生产用的移动式设备，并进行编号和标注。

1.2、用规定的图形符号和文字代号，详细表示所需的全部管道、阀门、主要管件（包括临时管道、阀门和管件）、公用工程站和隔热等，并进行编号和标注。

1.3、用规定的图形符号和文字代号表示全部检测、指示、控制功能仪表，包括一次性仪表和传感器，并进行编号和标注。

1.4、用规定的图形符号和文字代号表示全部工艺分析取样点，并进行编号和标注。

1.5、安全生产、试车、开停车和事故处理在图上需要说明的事项，包括工艺系统对自控、管道等有关专业的设计要求和关键设计尺寸。

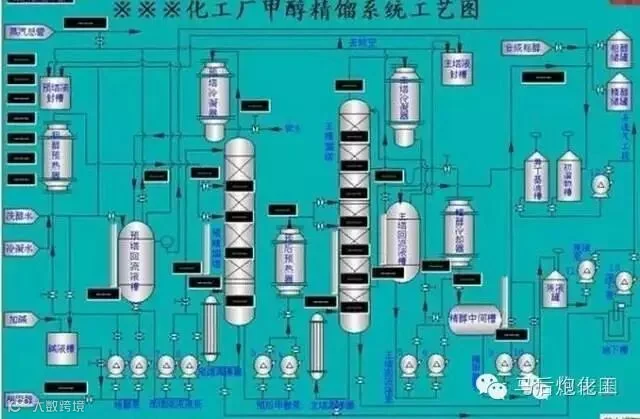

也称带控制点的工艺流程图。是借助统一规定的图形符号和文字代号，用图示的方法把建立石油化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件，按其各自功能，在满足工艺要求和安全、经济的前提下组合起来，以起到描述工艺装置的结构和功能的作用。

因此，它不仅是设计、施工的依据，而且也是企业管理、试运行、操作、维修和开停车等各方面所需同的完整技术资料的一部分。

►►通过工艺管道及仪表流程图可以了解：

• 设备的数量、名称和位号。

• 主要物料的工艺流程。

• 其他物料的工艺流程。

• 通过对阀门及控制点分析，了解生产过程的控制情况。




2.1 设备的画法与标注

用规定的类别图形符号和文字代号表示装置工艺过程的全部设备、机械和驱动机。

根据流程自左至右用细实线表示出设备的简略外形和内部特征（例如塔的填充物和塔板、容器的搅拌器和加热管等），设备的外形应按一定的比例绘制。

对于表中未列出的设备和机器图例，可按实际外形简化绘制，但在同一流程图中，同类设备的外形应一致。

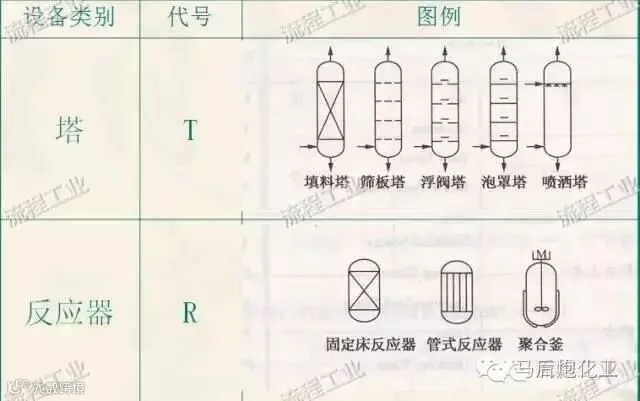

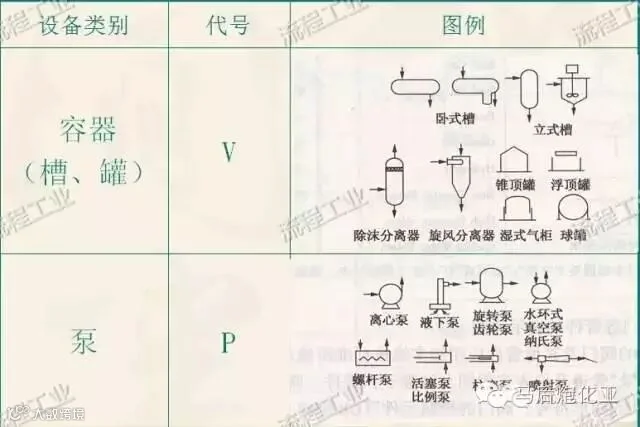

＞＞工艺流程图上的设备、机器图例

2.2 管道流程线的表示方法

用规定的图形符号和文字代号，详细表示所需的全部管道、阀门、主要管件（包括临时管道、阀门和管件）、公用工程站和隔热等。

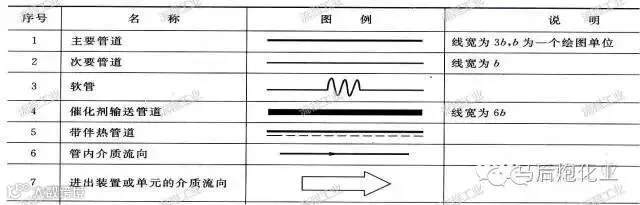

流程图中的管道流程线均用粗实线表示。

对于辅助管道、公用系统管道只绘出与设备（或主流程管道）连接的一小段；对于带仪表控制点的管道流程图，应画出所有管道，即各种物料的流程线，并在管道线上标注物料代号及辅助管道或公用系统管道所在流程图的图号；对于各流程图间相衔接的管道，应在始（或末）端注明其连续图的图号及所来（或去）的设备位号或管道号。

管道流程上除应绘制流向箭头及用文字标明来源或去向外，还应对每条管道进行标注。施工流程图上的管道应标注三个部分，即管道号、管径和管道等级（见有关标准）。

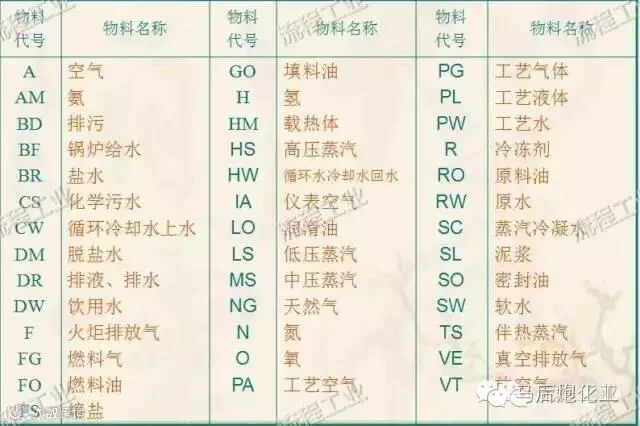

＞＞管道及仪表流程图上的物料代号

2.3 阀门等管件的表示方法

管道上的阀门及其他管件应用细实线按标准所规定的符号在相应处画出，并标注其规格代号。

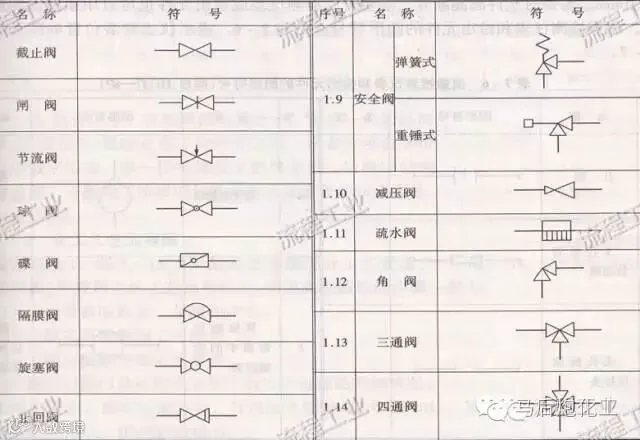

＞＞管道系统常用阀门的图例符号（摘自GB 6567.4-86）

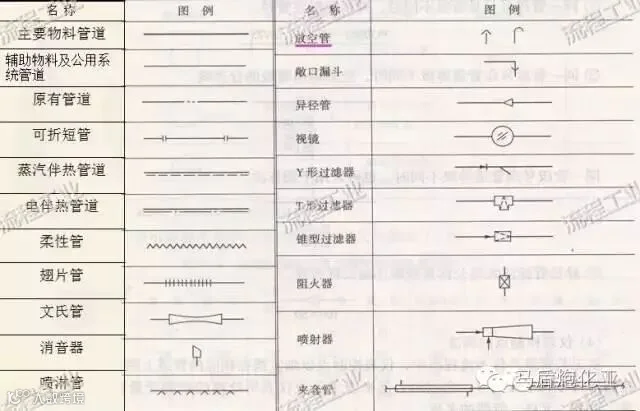

＞＞管道及仪表流程图上的管子、管件、阀门及管道附件的图例

在工艺管道及仪表流程图中，仪表控制点以细实线在相应的管道上用符号画出。

符号包括图形符号和字母代号，它们组合起来表示工业仪表所处理的被测变量和功能，或表示仪表、设备、元件、管线的名称。

（1）图形符号

仪表（包括检测、显示、控制等仪表）的图形符号是一个细实线圆圈，直径约10mm。需要时允许圆圈断开。必要时，检测仪表或元件也可以用象形或图形符号表示。

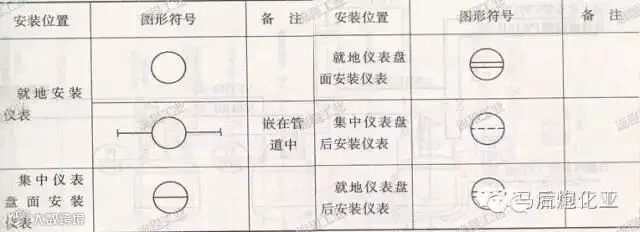

＞＞仪表安装位置的图形符号（摘自HGJ 7-87）

（2）字母代号

表示被测变量和仪表功能的字母代号。

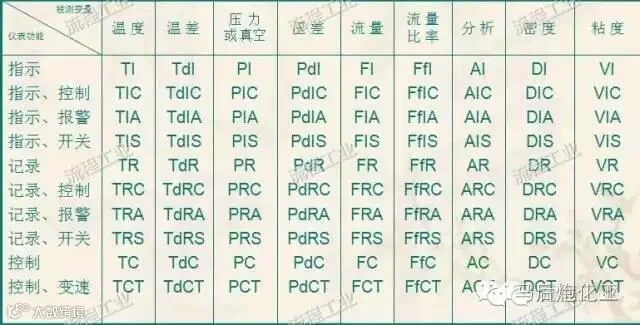

＞＞被测变量及仪表功能的字母组合示例

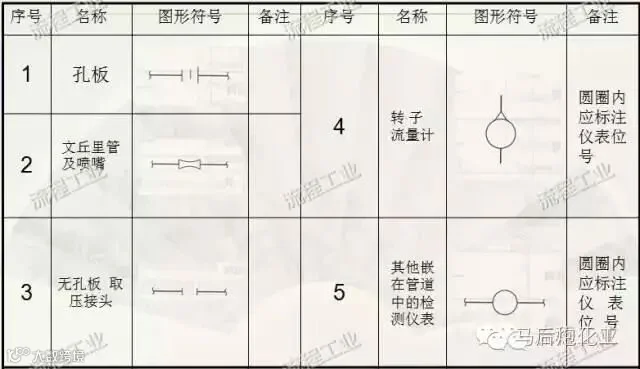

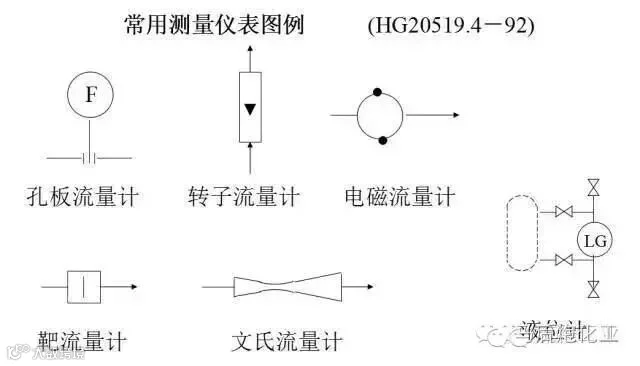

＞＞流量检测仪表和检出元件的图形符号（摘自HGJ 7-87）

（3）仪表位号

在检测控制系统中，构成一个回路的每个仪表（或元件）都应有自己的仪表位号。仪表位号由字母与阿位伯数字组成。第一位字母表示被测变量，后继字母表示表的功能。一般用三位或四位数字表示装置号和仪表序号。
