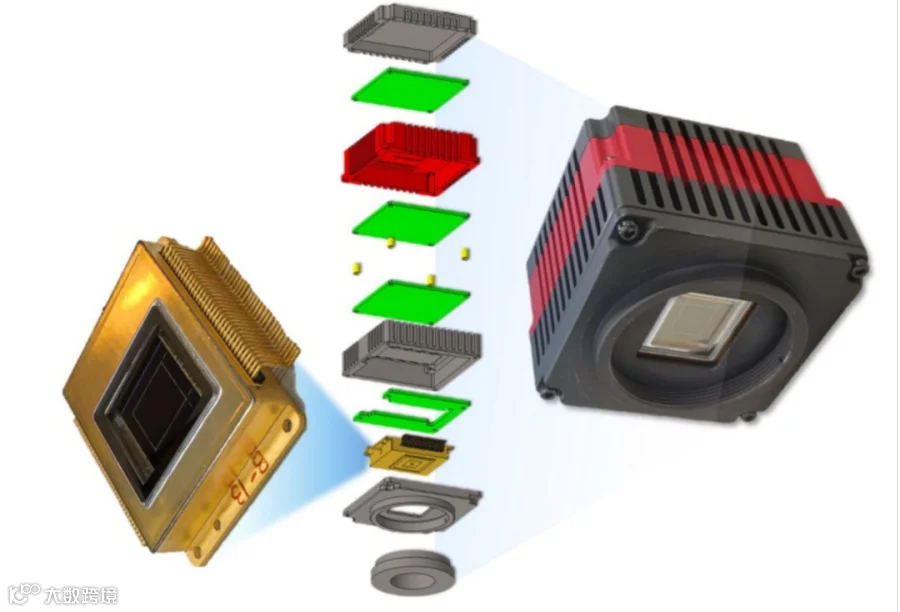

短波红外成像解决方案——基于PbS胶体量子点技术的5μm像元、1920×1536大面阵短波红外探测器芯片，这款产品代表红外成像技术的重要飞跃，将改变短波红外技术在多个领域的应用格局。
本款PbS胶体量子点短波红外探测器芯片集成了纳米材料科学与半导体工艺技术，具有以下突出优势：
超高分辨率：1920×1536像素阵列，提供约300万像素的成像能力；
极致像元尺寸：5 μm像元间距，是目前国内市场上像元最小的短波红外探测器之一；
宽光谱响应：覆盖400-2000 nm短波红外波段，可灵活调整响应波长。
PbS胶体量子点红外成像芯片探测响应波段范围广，实现了与硅基读出电路的单片集成，解决了芯片工艺复杂、分辨率受限、大规模生产困难、成本高等问题。

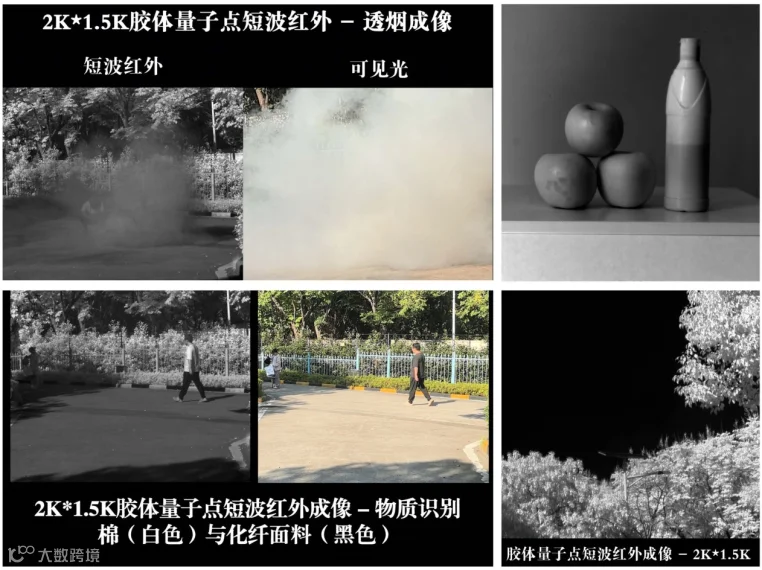

PbS胶体量子点红外探测器芯片在多个领域展现出卓越性能：
工业检测：半导体检测、物质成分鉴别
智慧农业：水果分拣与品质检测
安防监控：夜视增强与态势感知
医疗健康：静脉成像与生物检测
5μm像元1920×1536大面阵PbS胶体量子点短波红外探测器芯片代表了短波红外成像技术的重要进步，它将以前只限于高端工业和科研应用的红外成像技术带入了消费电子和大众应用领域。随着物联网、人工智能和自动驾驶技术的快速发展，对低成本、高性能红外成像芯片的需求日益增长。PbS胶体量子点红外探测器芯片将为这些领域提供核心技术支持，推动整个行业向更高性能、更低成本的方向发展。
