芯联次级同步整流IC CLR6300

概述

CLR6300是一款驱动外置开关的同步整流控制器。用于替换高效率反激系统中次级整流肖特基二极管。CLR6300将外置开关管的压降调节到70mV左右，一旦此压降变为负，立即关闭此开关管。CLR6300采用SOT23-6L封装以减小空间占用。

特性

◆可匹配标准和逻辑电平场效应管

◆静态电流小于1mA

◆符合能源之星待机功耗的要求

◆适用于CCM,DCM和QR工作模式

◆VDD范围：4.5-32V

◆适用于High-side 和 Low-side 应用方式

◆快速关断，总关断延迟小至20nS

◆典型笔记本的适配应用中，能节约高达1.5W的能耗

◆最大工作频率400KHz

应用

◆ 电源适配器

◆多口充电器

      ◆ QC快充

      ◆ PD适配器

典型应用

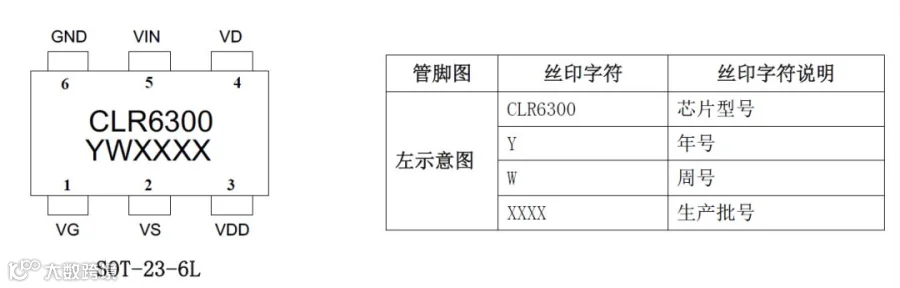

封装脚位

管脚描述
