还在为过压损坏担忧吗？Chiplink推出的CL1651BX增加了OVP保护设计，增强了抗浪涌电压能力。
1概述
CL1651BX是一款高效率的Buck转换器,具有2.7V-6.5V的宽输入电压范围和连续1.2A输出带载能力，频率1.5MHZ ，内置环路补偿、输入UVLO、带OVP保护、限流保护、过温保护和输出短路保护，特别适合于低压小电流场景如安防摄像头、OTT盒子、信号转接线等产品。
型号说明 CL 16 5 1 B A
① ② ③ ④ ⑤ ⑥
①:芯片商标缩写
②:系列型号缩写
③:典型工作电压缩写
④:输出电流规格缩写
⑤:输入0VP保护功能
A:无OVP保护
B:内置输入OVP保护
⑥:工作模式
A:轻载高效
B:无轻载高
2特性
CL1651BX是采用PWM的工作模式，具有较快的动态响应，和极小的输出纹波，同时产品具有以下特点：
◆ 输入电压范围：2.7V-6.5V
◆ 稳态下输出纹波约10mV
◆ EN关断电流：<0.1uA
◆ 固定开关频率：1.5MHZ
◆ 最高转换效率：96%@VIN=5V VOUT=3.3V
◆ 参考电压值：0.6V±2%
◆ 输入电压UVLO：上升阈值2.5V
◆ OCP峰值限流：1.8A
◆ OVP过压保护阀值：6.6V
3应用

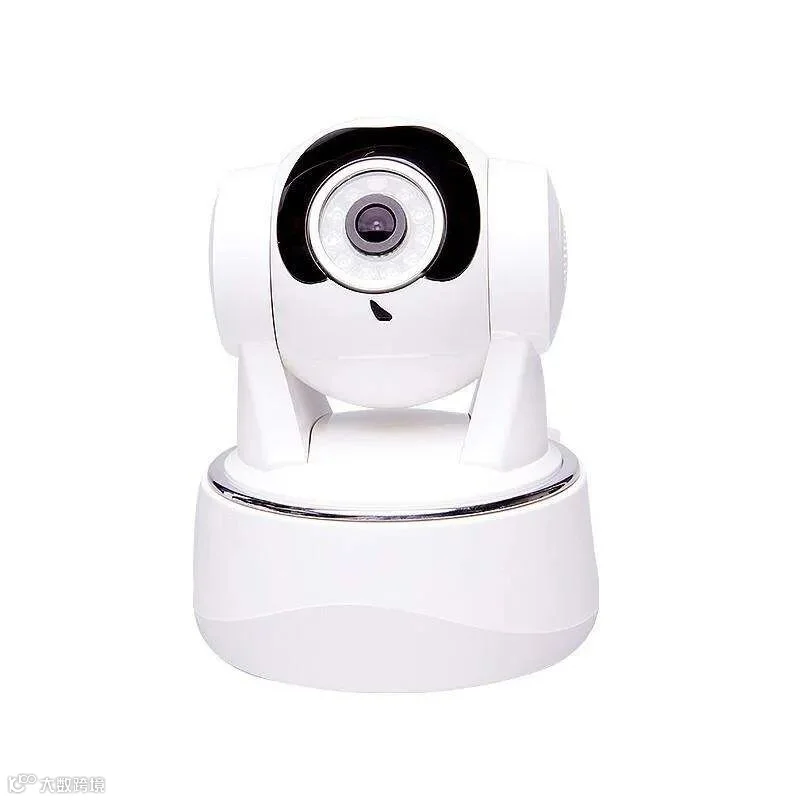

◆ 安防摄像头；
◆ OTT网络盒子；
◆ 无线路由器；

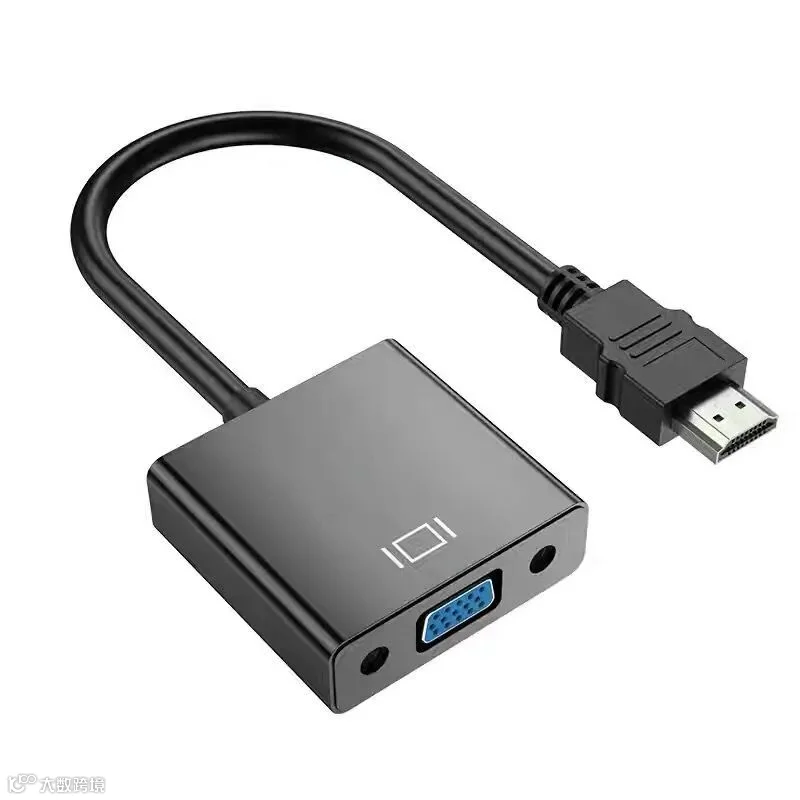

◆ 信号转接线；
典型应用 4
测试波形 5

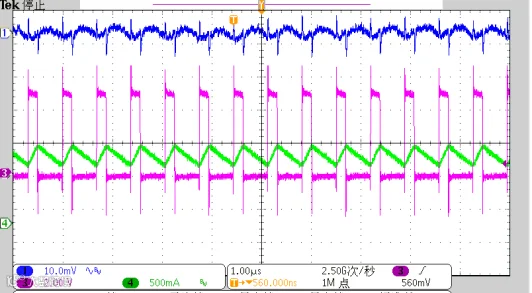

◆ Vin=5V Vout=1.2V ILoad=0A 带载输出纹波：

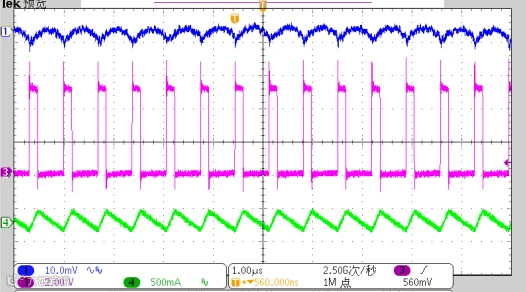

◆ Vin=5V Vout=1.2V ILoad=1A 带载输出纹波:
◆ Vin=5V Vout=1.2V Transient Response：

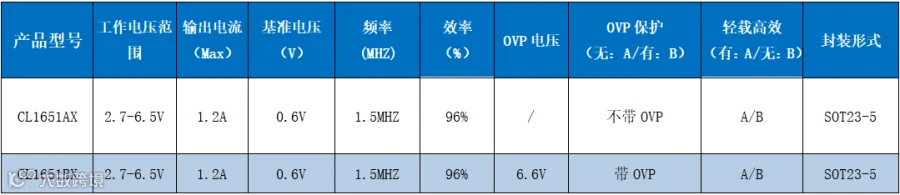

相关系列产品6
