今天给大家介绍Chiplink近日推出的一款新品：PD接收器控制器CL6802。
一、概述：
CL6802是一个电源传输（PD）接收器控制器IC,可以从符合Type-C PD协议的电源请求最大或指定电压。CL6802中CC1和CC2引脚上内置下拉电阻。当CL6802检测到TYPE-C充电协议，能完美识别到PD的所有工作电压，主动选择所需要的PD输出电压，从而进行选择性的切换。
封装：SOT23-6L
管脚描述：
二、产品特点：
☆ 支持USB Type-C规范1.3版
☆ 支持USB PD 2.0和PD 3.0通信协议，最多支持7 个电源对象
☆ 工作电压：3V至20V
☆ 可选择PD输出5V、9V、12V、20V电压
☆ 封装：SOT23-6L
三、应用场景：
1.音频；
2.机顶盒；
3.无线路由器；
4.智能家居
5.照明
四、典型应用电路：
五、相关电气参数：

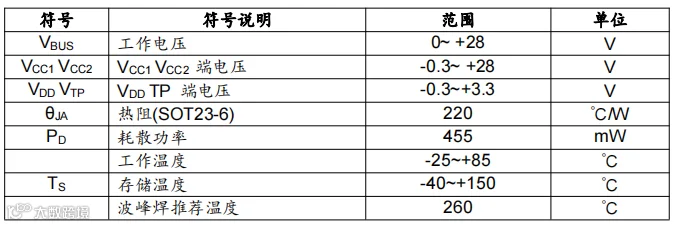

1.最大额定值

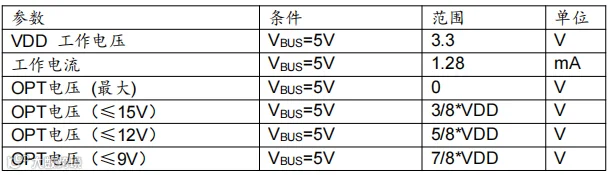

2.推荐工作参数
3.DC 电气特性

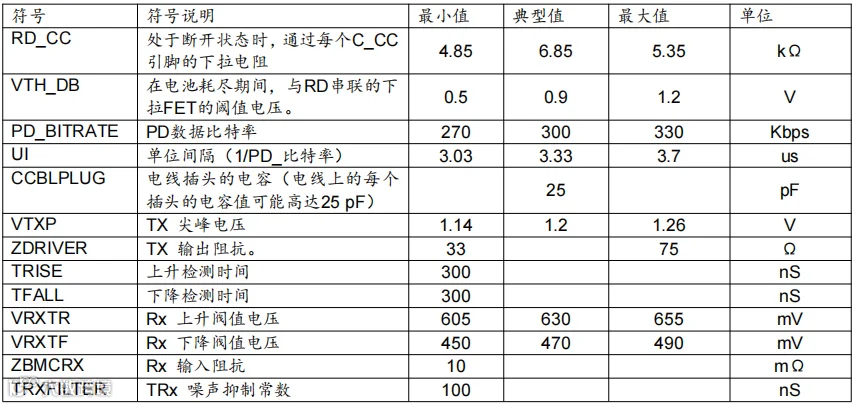

4.PD 电气特性
5.功能介绍
连接PD电源设备后，CL6802将完成PD协议协商。这个下图显示了PD连接算法。
