CL1856IM 12V 2A方案介绍

概述

CL1856IM是一款高集成度的QR PWM反激控制器，它提供了几个功能来提高效率、EMI改进方案，并内置完整的保护功能。轻载时，低启动电流和专有的绿色模式功能提供了逐渐降频的模式。空载时，它还内置突发模式和几个参数，以完全关闭PWM输出，最大限度地减少外部功率管的开关损耗。CL1856IM还内置了电流检测和反馈回路的前沿消隐（LEB），以屏蔽输入信号的尖峰噪声。内置的斜坡补偿使系统在通用输入电压范围内提供稳定的功率限制。锯齿波频率功能用于EMI改进解决方案。CL1856IM还提供OLP（过负载保护），VDD OVP（过压保护），输出OVP/UVP等各种保护功能，以防止电路在异常状态下损坏。

特性

◆QR PWM控制器

◆内置650V MOSFET

◆可编程自适应频率抖动和斜率补偿@QR和PWM模式

◆12ms软启动

◆超低启动电流（<6 uA）

◆轻负载时0.5mA超低工作电流

◆内置斜率和负载调节补偿

◆逐周期电流限制的电流模式控制

◆CS引脚上的LEB（前沿消隐）

◆欠压锁定（UVLO）

◆VDD OVP（过压保护）

◆过载保护功能（OLP）

◆光电耦合器短路保护

◆反馈开路保护

应用范围

◆AC / DC适配器和电池充电器

◆ATX待机电源

◆开放式开关电源和CD(R)

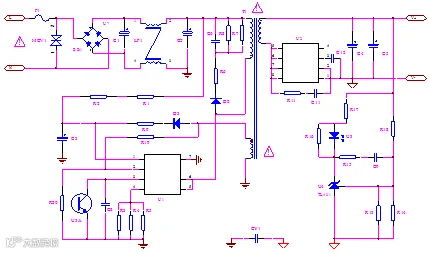

一、方案原理图

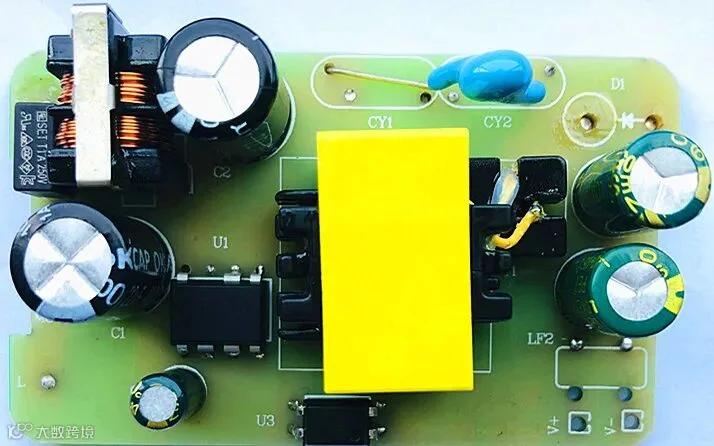

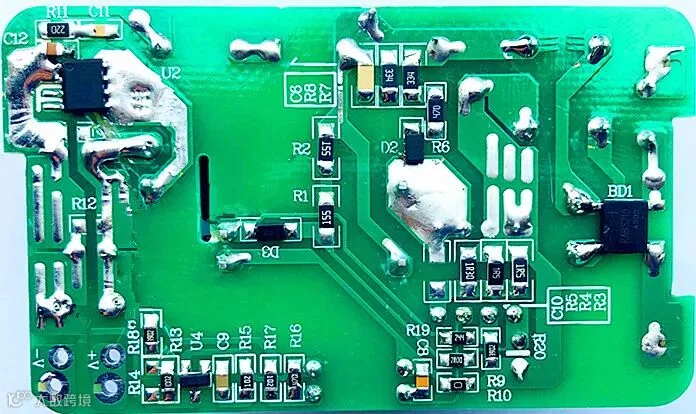

二、方案实物图

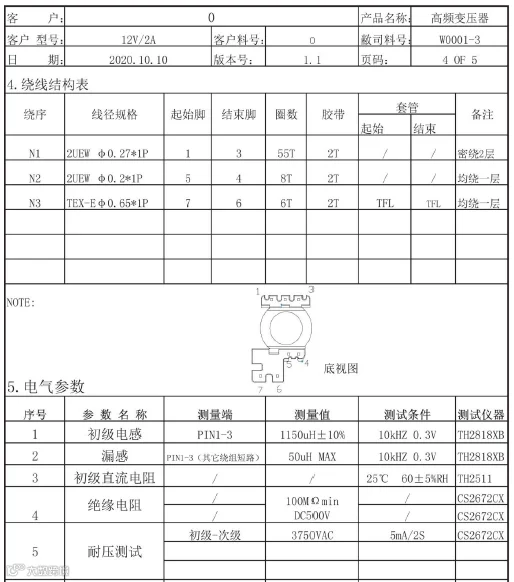

三、变压器资料

(注：变压器采用三个绕组，无需加屏蔽，可使实现全自动化绕线)

四、基本电气性能评估测试数据

1、待机功耗

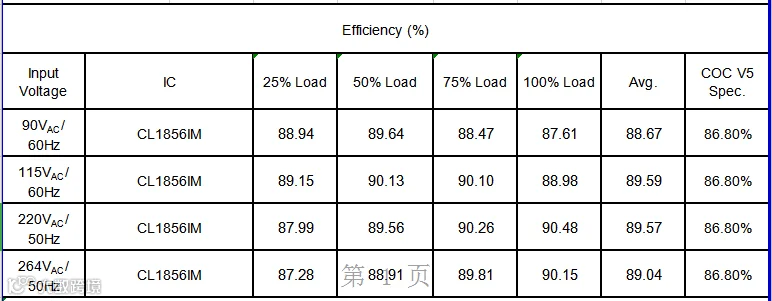

2、效率

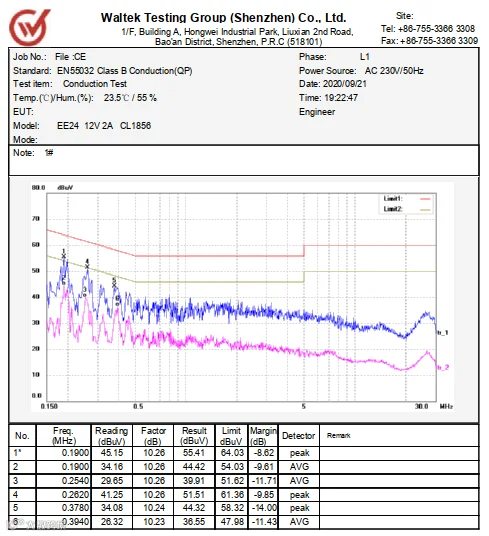

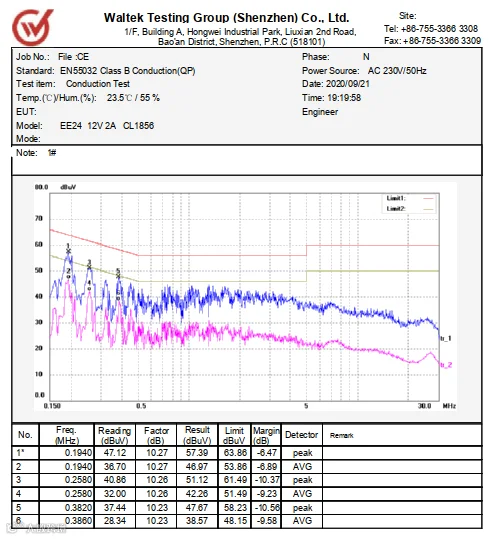

3、EMI 传导测试（230V 50Hz）

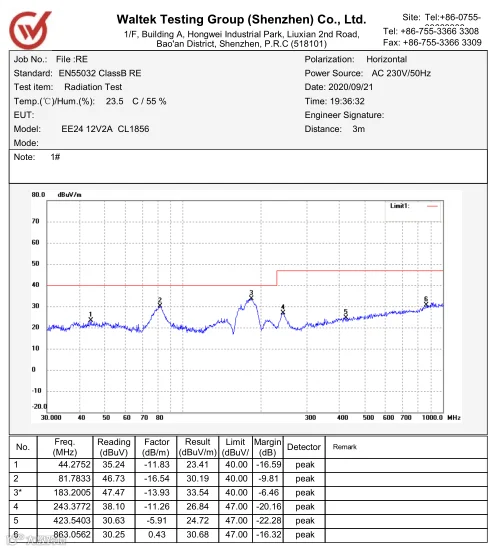

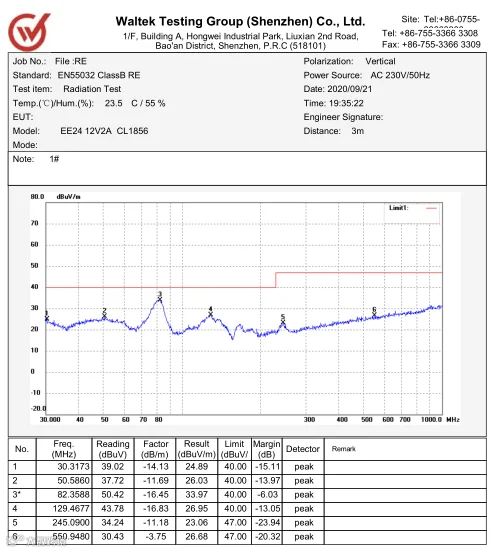

4、EMI 辐射测试（230V 50Hz）
