概述
CL1581系列是一款多段低THD高功率因素LED线性恒流芯片，内置过温降电流等保护功能，提高系统的可靠性，通过外调Rcs电阻可以对输出电流进行调节。
特性
◆THD<10%，分次谐波满足 IEC61000-3-2（C级）
◆PF>0.95
◆内置700V MOS
◆支持PWM及模拟调光
◆支持输入恒功率
◆单IC10W/@120V/230Vac_in
◆支持多颗IC并联方案以增大功率
◆无EMI问题
应用范围
◆投光灯
◆工矿灯
◆LED灯具等

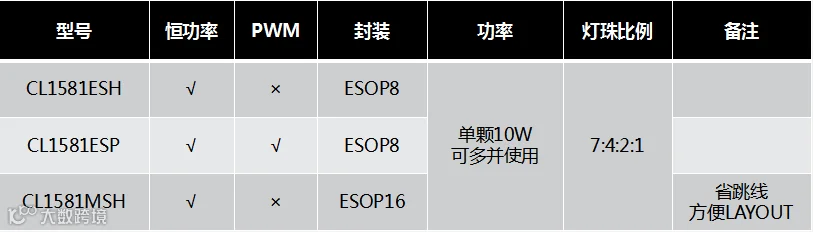

CL1581ESH典型及多并应用
单颗应用原理图

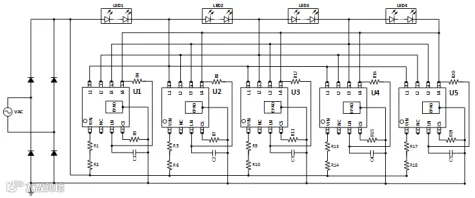

多颗应用原理图
CL1581ESH 45W DMOE
DEMO 参数
◆Vin=220Vac,
◆Pin=45W（4颗并联使用）,
◆PF>0.995,
◆THD<10%（带线补）,
◆灯珠比例：7:4:2:1 18V LED,
◆雷击浪涌：裸测650V PASS,
◆EMI：OK

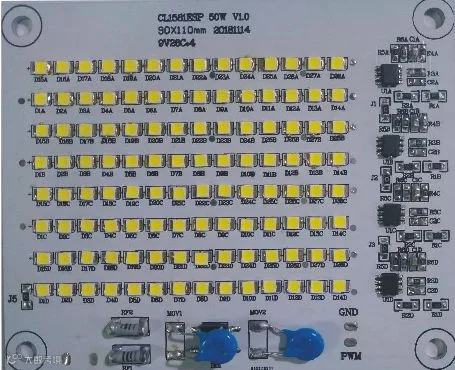

DEMO图

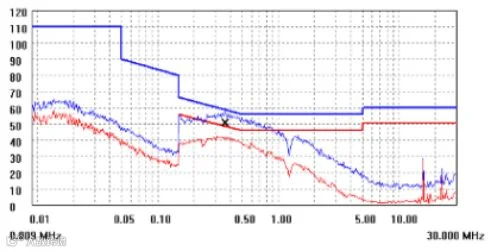

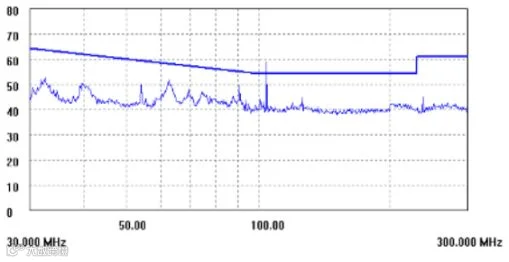

EMI图
CL1581ESP(增加PWM\模拟调光）
1.0 模拟调光
◆DIM脚外加直流电源：
◆推荐调光范围为：0.7V-5V。
1.2 PWM调光
◆DIM脚外加PWM信号：
◆推荐调光频率：250HZ-1KHZ。
1.3 CL1581ESP提供DIM端口，支持模拟和PWM调光
典型应用原理图
CL1581MSH（省跳线方便LAYOUT）
CL1581MSH ESOP16封装，省跳线，可以方便LAYOUT。
应用典型原理图
支持多颗并联使用
