一、概述
CL6291是一款微小型、高效率、升压型DC/DC调整器。电路由电流模PWM控制环路，误差放大器，斜波补偿电路，比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作，可以从锂电池供电下直接输出高达12V的电压，CL6291内置一个2.5A的MOS管。高达93％的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压以及一个外加电阻来设定输出的过流电流阀值，开关频率控制在1.0MHz，采用23-6的封装，内置输出短路保护，输出过电压保护和过温保护等。
特点
◆ 效率高达93％
◆ 2.6V输入升压至12V
◆ 固定工作频率：1MHz
◆ 输出短路保护
◆ 输出过压保护
◆ FB基准电压0.6V
◆ 工作温度-40℃至85℃
◆ 内置软启动功能

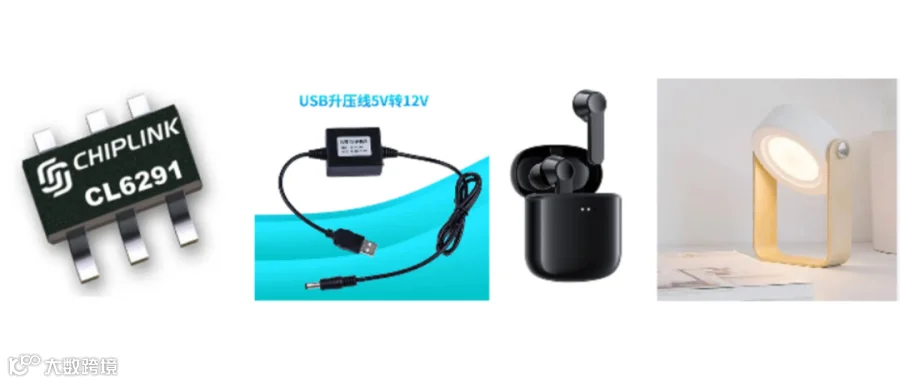

二、应用
◆ 升压转换线
◆ 可穿戴设备
◆ 便携式照明设备
◆ 电池后备电源

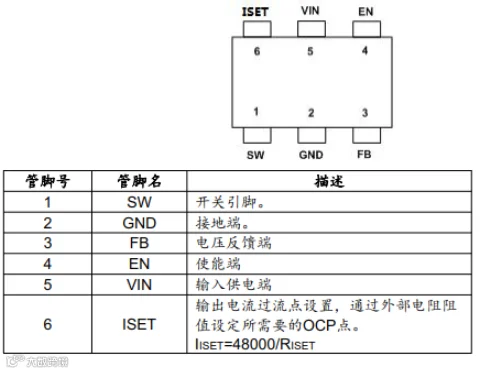

三、管脚描述：
CL6291采用SOT-23-6L封装

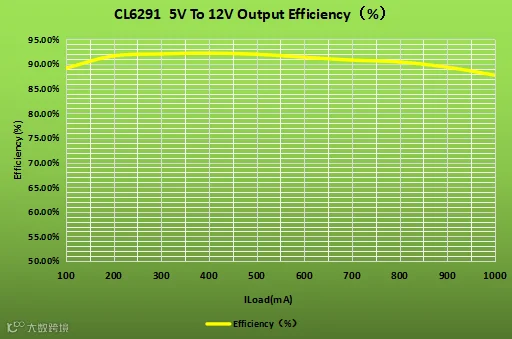

四、高效率性能：

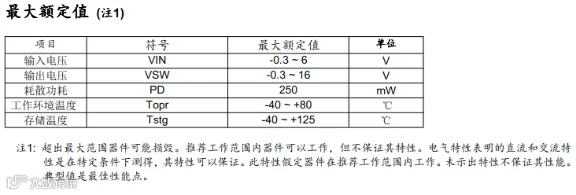

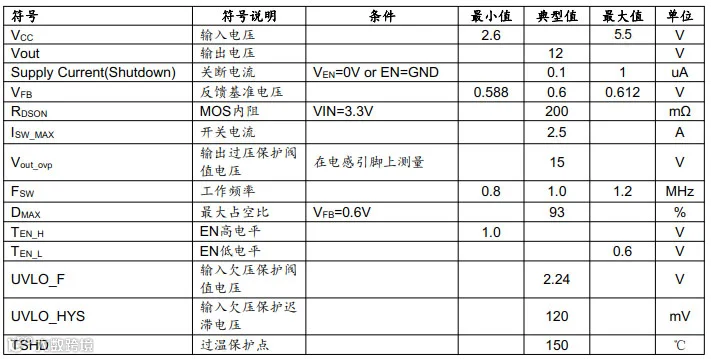

五、电气特性：
