一款低内阻负载开关CL2542A推荐

Chiplink近日推出一款非常适用于SSD/USB HUB等设备的N-MOSFET负载开关，N-MOSFET通过栅极施加相对于源极为正的电压而导通，N-MOSFET相比P-MOSFET,源漏极间的导通电阻更小，因此可减小常规损耗，2.5V-5.5V的工作电压，极限的耐压值可到12V。

一、概述：

CL2542A 是一款5.5V/2A，58mΩ低导通内阻的USB单N-MOSFET高边的负载开关芯片。CL2542A 集成了过电流保护电路和反向短路保护电路，热关机电路和一个欠压锁定保护电路。该芯片集成一个故障标志输出引脚，可用于向USB控制器指示故障状况。此外，该芯片还集成了一个防止涌流引起误操作的延时功能。CL2542A 是一种USB电源和CAN的理想解决方案，适应不同的应用场景，采用SOT23-5的封装形式。

二、特性：

1. 内阻58mΩ N-MOS开关；

2. 工作电压：2.5V-5.5V；

3. 防反灌电压保护电路；

4. 欠电压保护；

5. 故障标识位输出；

6. 过热保护电路；

7. 反向过流关断保护；

8. 输出短路保护功能；

9. 带软件启动和快速关断功能；


三、应用范围

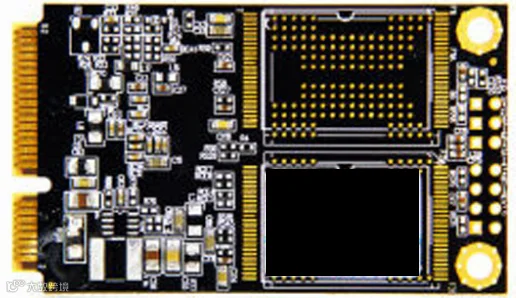

    1. SSD硬盘

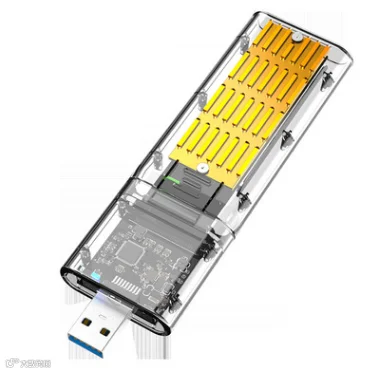

    2. USB 周边设备如HUB

    3. 笔记本电脑

    4. 电池供电设备

四、典型应用：

五、管脚封装定义图：

六、相关测试波形：

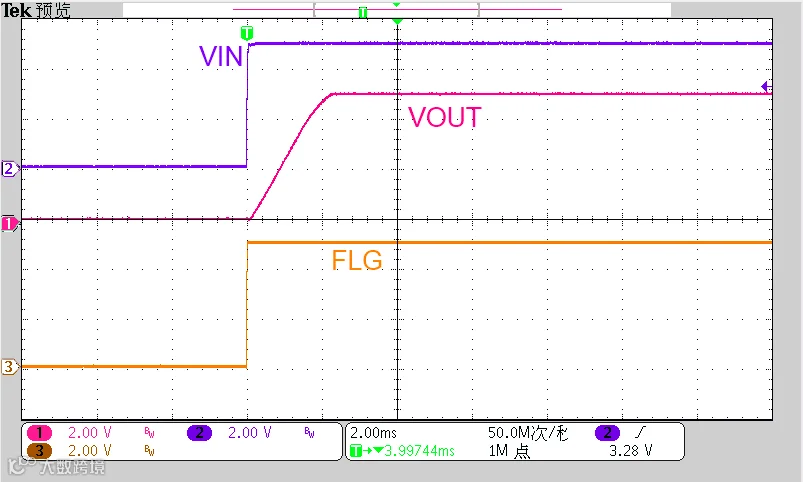

1. VIN Power On：

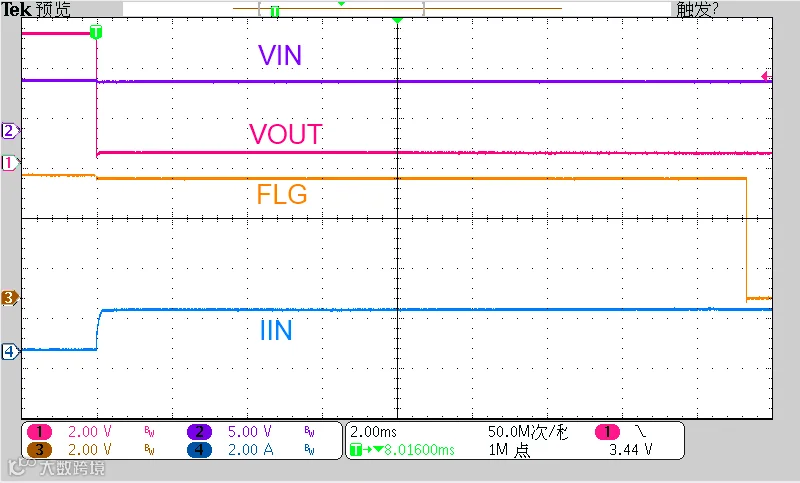

2. FLG Delay Time：

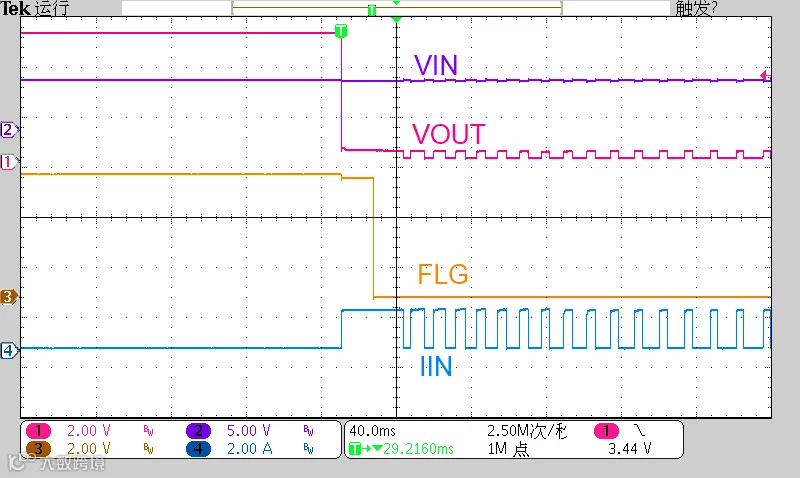

3. VOUT Short Circuit ：

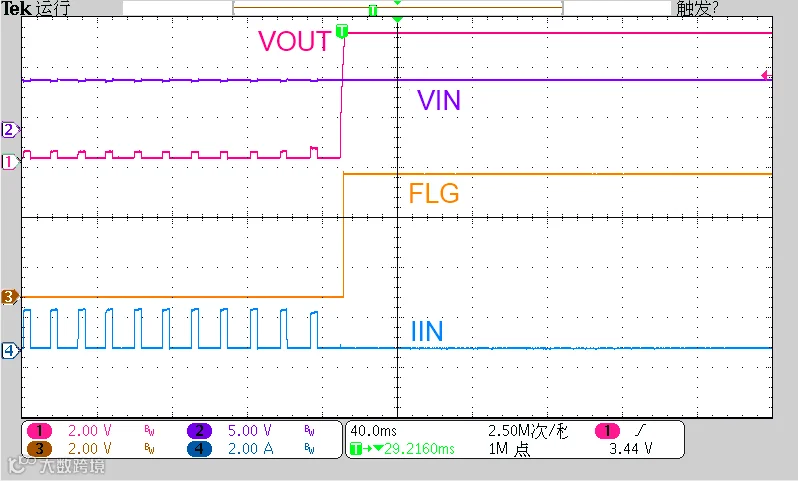

4. VOUT Short Recovery：

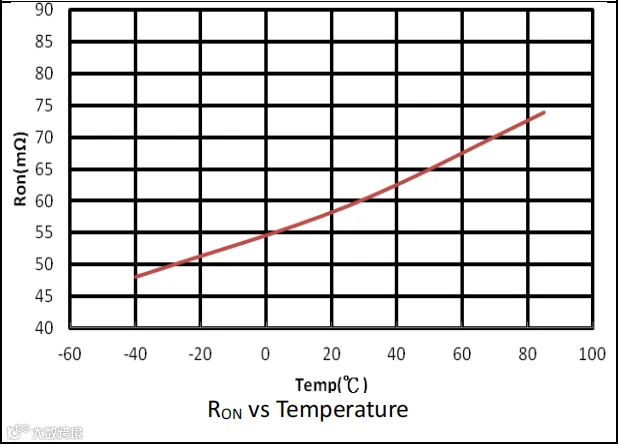

七、Ron VS Temperature
