CL1850 是一款高集成度的 PWM 反激控制器,它提供了多个工件模式来提高效率,并内置了完整的保护功能。满载时,IC以固定频率CCM模式或QR模式工作。这样,就可以实现在满载条件下的高效率。在正常负载下,它以QR模式运行。当负载非常小时,IC在突发模式下工作,以尽量减少待机功率损耗。因此,可以在整个加载范围内实现高效率。
CL1850 还内置了电流检测和反馈回路的前沿消隐(LEB),以屏蔽输入信号的尖峰噪声。CL1850还提供各种保护,如OLP(过载保护)、VDD OVP(过电压保护)、输出OVP,防止异常情况造成电路损坏。
CL1850提供了二种封装:SOT-23-6L和DIP8。
CL1850搭配次级同步整流器,如CLR64XX一起工作,以实现更高的转换效率和非常紧凑的功率密度。
◆ 电源适配器,电池充电器;
◆ 多口USB充电器
◆ ATX备用电源和开关电源 ;
特点

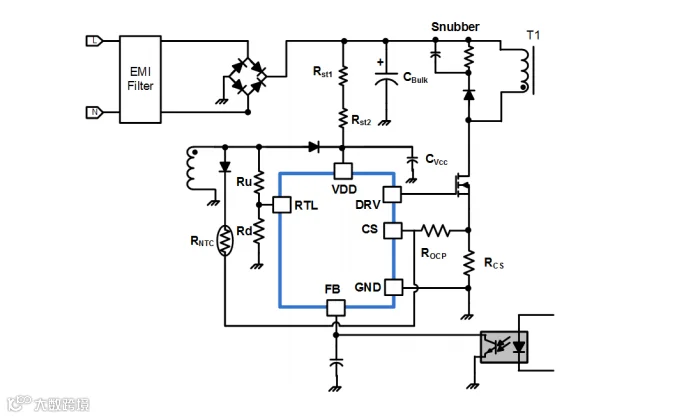

1:典型应用电路

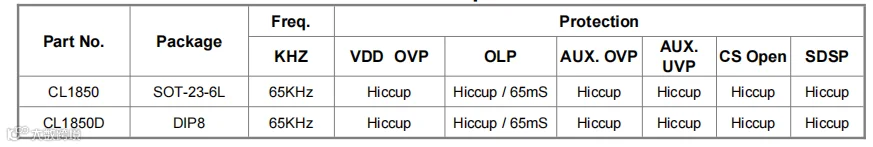

2:型号封装与保护功能

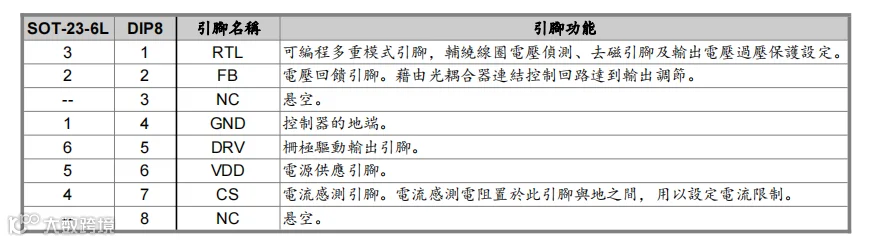

3:管脚功能和说明


4:电源性能

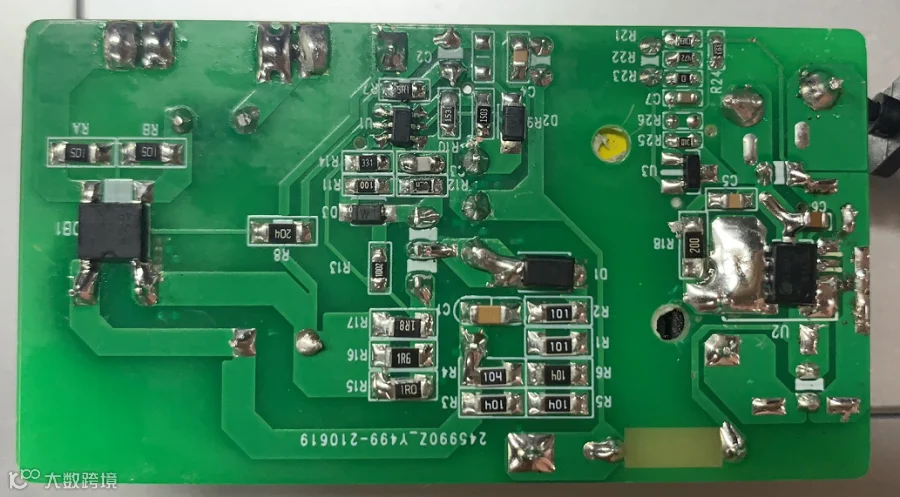

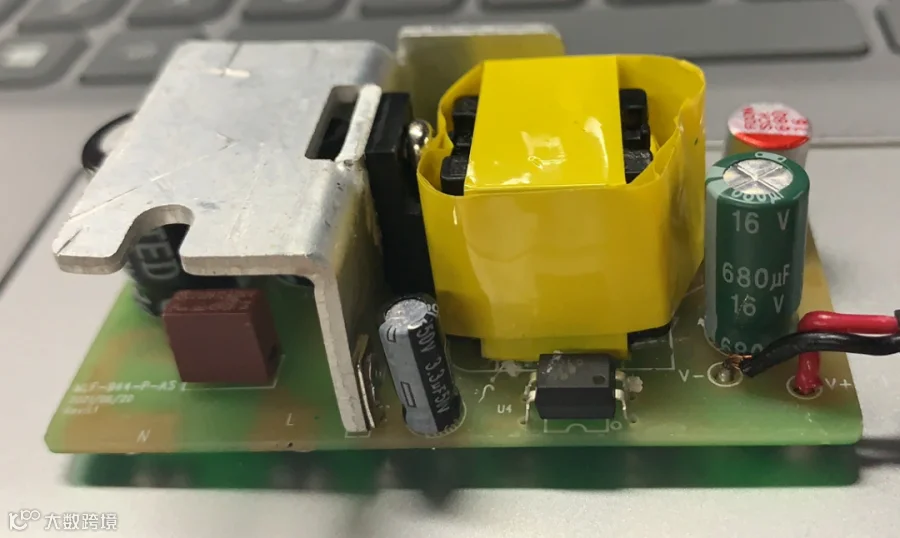

PCB照片

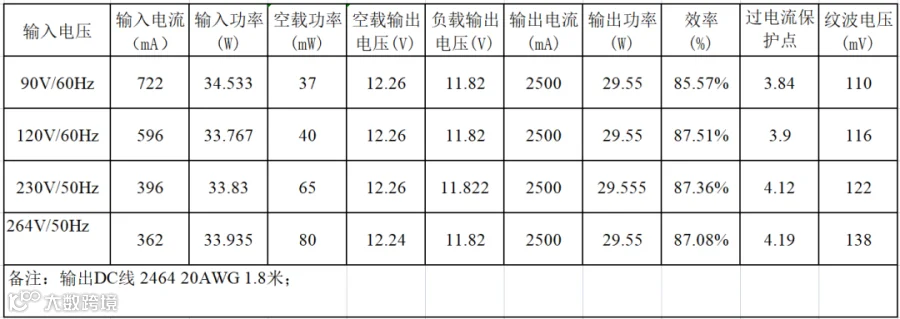

表格:12V2.5A 电源测试数椐


图片1:待机功耗<75mW(230V AC)

图片2: 电源满载时效率:(12V2.5A,DC线1.8米)

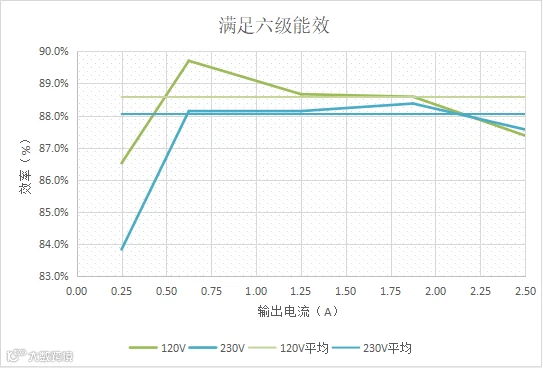

图片3: 6级平均能效标准 86.95%

图片4:输入电压与OCP保护电流
高低电压的OCP点只相差350mA.

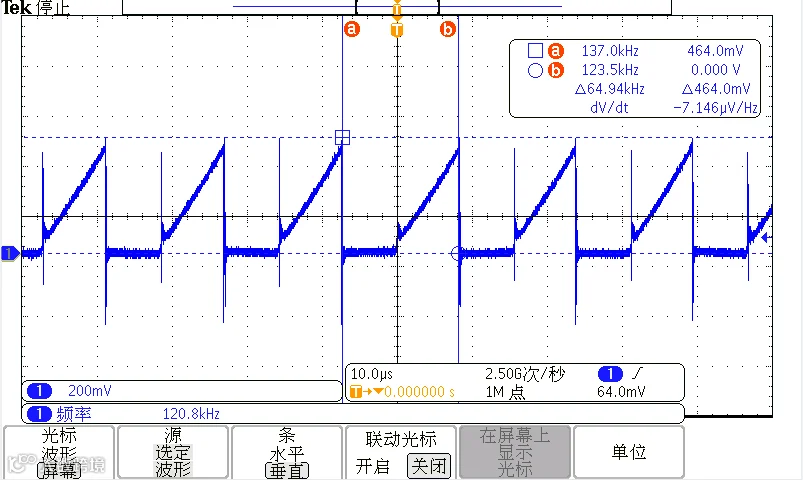

图片5:CS电压波形 464mV

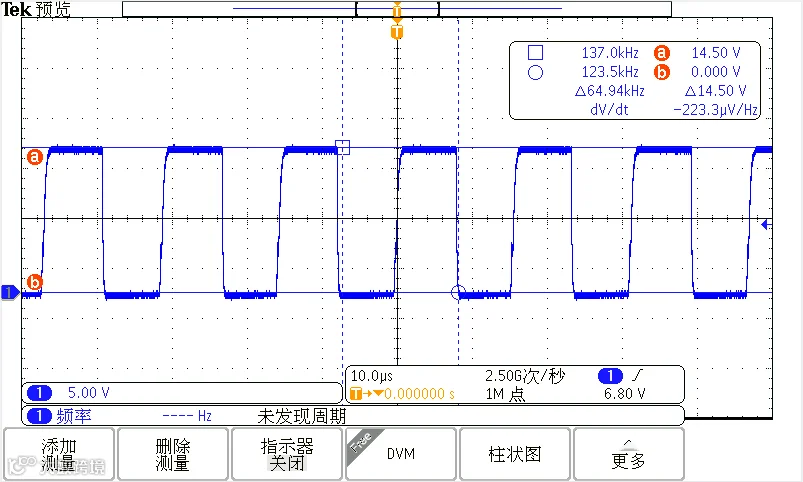

图片6:MOS 驱动波形 65KHz

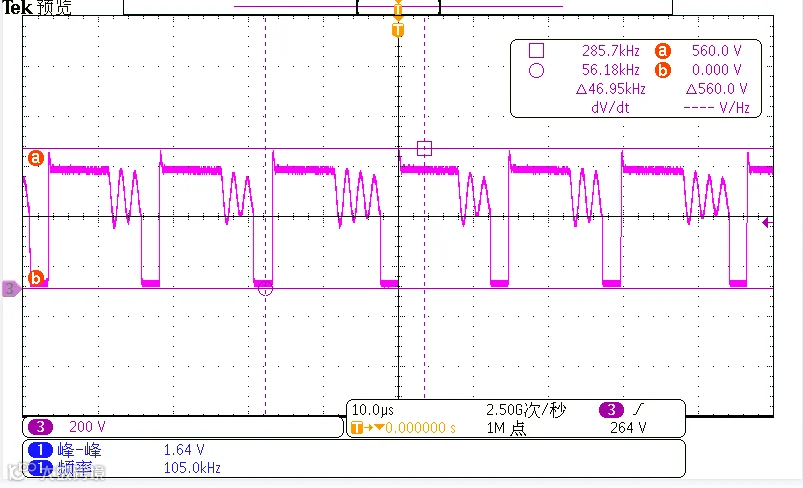

图片7:MOS管DS波形:560V

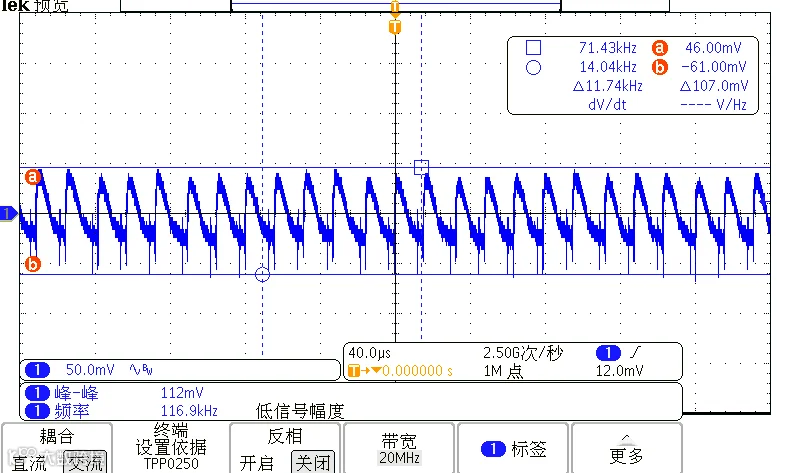

图片8:纹波电压:107mv
总结:此款芯片脚位是比较通用,能够与其它品牌型号PIN对PIN替换,应用方便,调试简单,搭配我们的同步整流CLR64XX系列,可以轻松过6级能效;芯片有RTL脚,可以设置不同的保护功能,例如:输出OVP,OTP等等。欢迎咨询索样测试。
