本手册设定的客户投影需求是：投影画面比例16:9，电脑通过HDMI输出1080p视频片源，投影画面高度1.16米。不同的投影尺寸和比例需求，请参考我们提供对应的投影距离表。
目录导读
安装准备工具
安装现场勘查
定制超短焦壁挂架安装指导
定制超短焦吊架安装指导

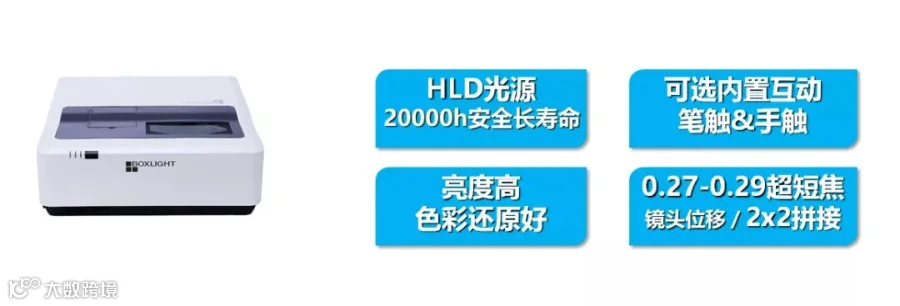

HLD投影机安装指导

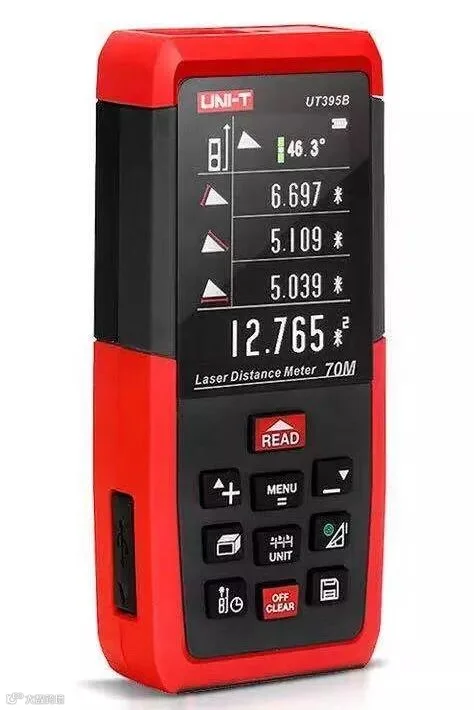

1、电锤（吊架墙底钣挂墙（如下图），需另配）
2、5MM或者6MM的十字改锥螺丝起（吊架固定调整，需另配）
3、L5球头六角扳手（吊架调整之用，吊架包装盒中标配）
4、L3内六角扳手（吊架调整之用，吊架包装盒中标配）
5、3mm一字平口螺丝起（投影机镜头位移之用，需另配）
6、墙体探测仪，探测墙体龙骨位置（需另配）
7、激光水平仪，吊顶安装微调吊架（需另配）
安装工具
安装前需去现场进行勘查，确认如下事项：
1、确认壁挂投影机墙面的材质与承重情况，如果是新装修场地，需查验壁挂墙面的材料类型和厚度；
2、确认壁挂投影机墙面的层高，如果米黄板底部安装高度为90cm，整体层高不能低于260cm，如果层高低于260cm，需降低米黄板安装高度；
3、确认单点吊钢丝绳与水泥吊顶的实际距离，根据距离估算钢丝绳使用数量（单根钢丝绳长度为60cm）；
4、若壁挂墙面无法承重，投影机改为吊装安装，需检查吊装的吊顶情况，判断吊顶的承重结构，若吊顶支撑件承重可以支持安装，可利用吊顶的承重进行吊装（需准备额外的承重板，比如木板），若吊顶承重不支持，需从水泥吊顶进行安装，需要提前提供吊顶与米黄板之间的高度差，以进行对应高度的吊装吊架；
5、确认现场接电准备，确认强电是否接地，若没有接地，应主动提醒客户进行整改。

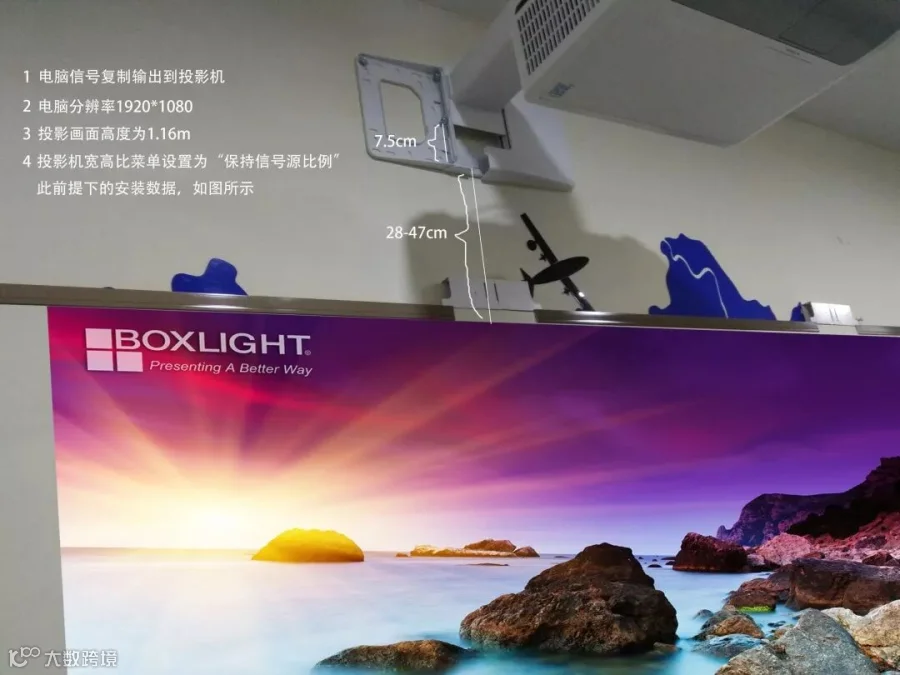

1、电脑信号线与投影机接好后，再通电。
2、电脑信号复制输出到投影机，电脑&投影机均能显示画面。
3、分辨率选项设置为1920*1080。
4、投影机“宽高比”菜单设置为“保持信号源比例”。
5、在上述前提下，调整投影画面高度为116cm。
1、安装前需确认墙面强度，安装工人都必须充分了解吊架结构，强制看一遍吊架用户手册和使用视频。
2、搭配使用的投影白板，需要现场测量实际的尺寸。

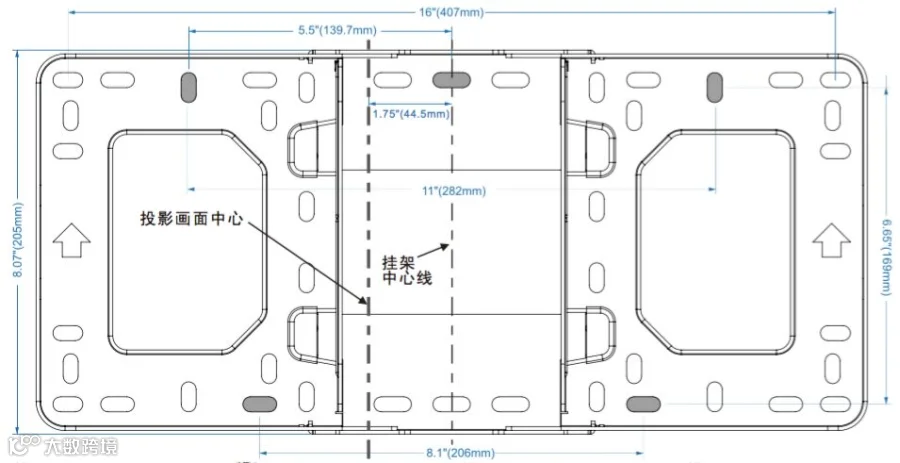

正确地使用墙底钣图纸（如右图），事半功倍。
3、伸缩臂高度选高不选低（向下调整不费力）。
4、优先用吊架的三轴调解旋钮&投影机的镜头位移功能完成画面调整，迫不得已再用投影机菜单中的“梯形校正”功能。

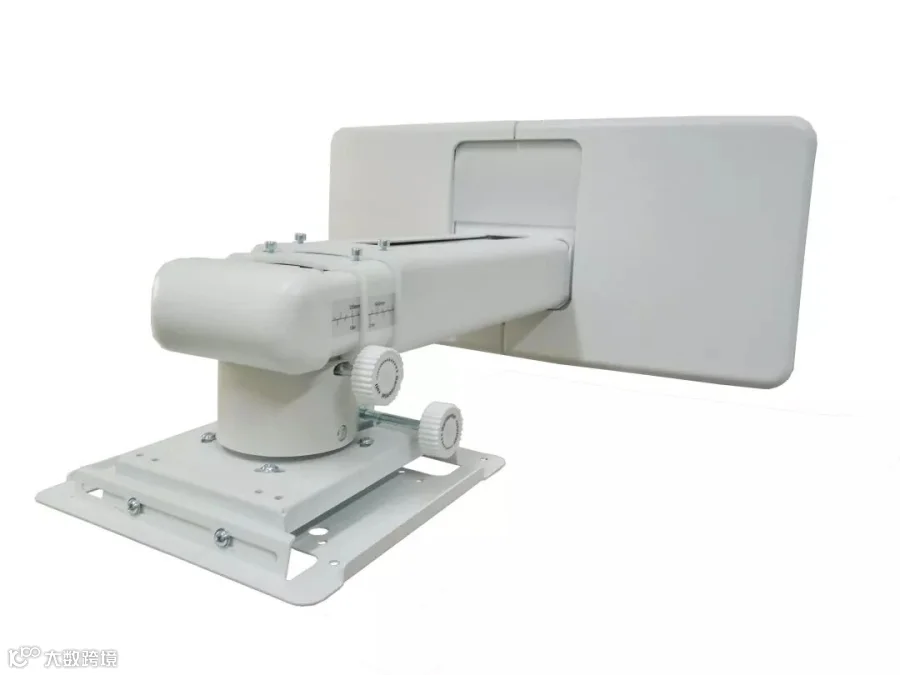

定制壁挂架
该款挂架适合安装在水泥墙或者实木龙骨墙或硅酸钙板墙 (M6x55自攻螺丝必须锁附在硅酸钙板后面的龙骨上)
水泥墙厚度不得低于100毫米，用M6X55螺丝和胀管将挂架锁附在水泥墙上。
实木墙面的长宽不能低于508毫米X305毫米，龙骨的厚度不能低于76毫米。
石膏板的厚度不能超过10毫米。如果墙体强度不够，安装前需先将墙体加固。
对于硅酸钙板墙面的安装,M6x55自攻螺丝必须锁附在硅酸钙板后面的龙骨上。
安装过程中，所有的紧固螺丝都必须使用。

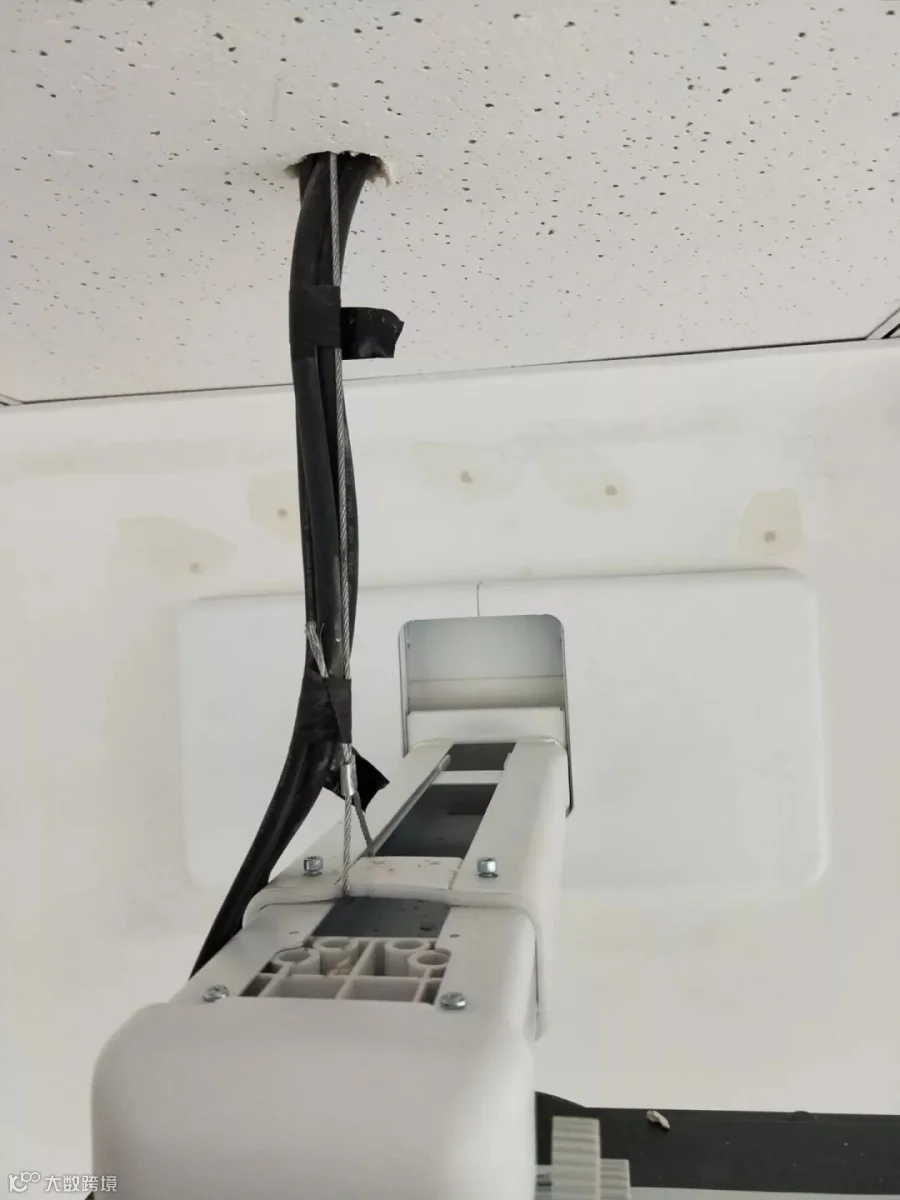

1、增加单点吊，用专用软链，软链一头锁住壁挂架吊臂，另一头用不锈钢螺丝锁吊顶。

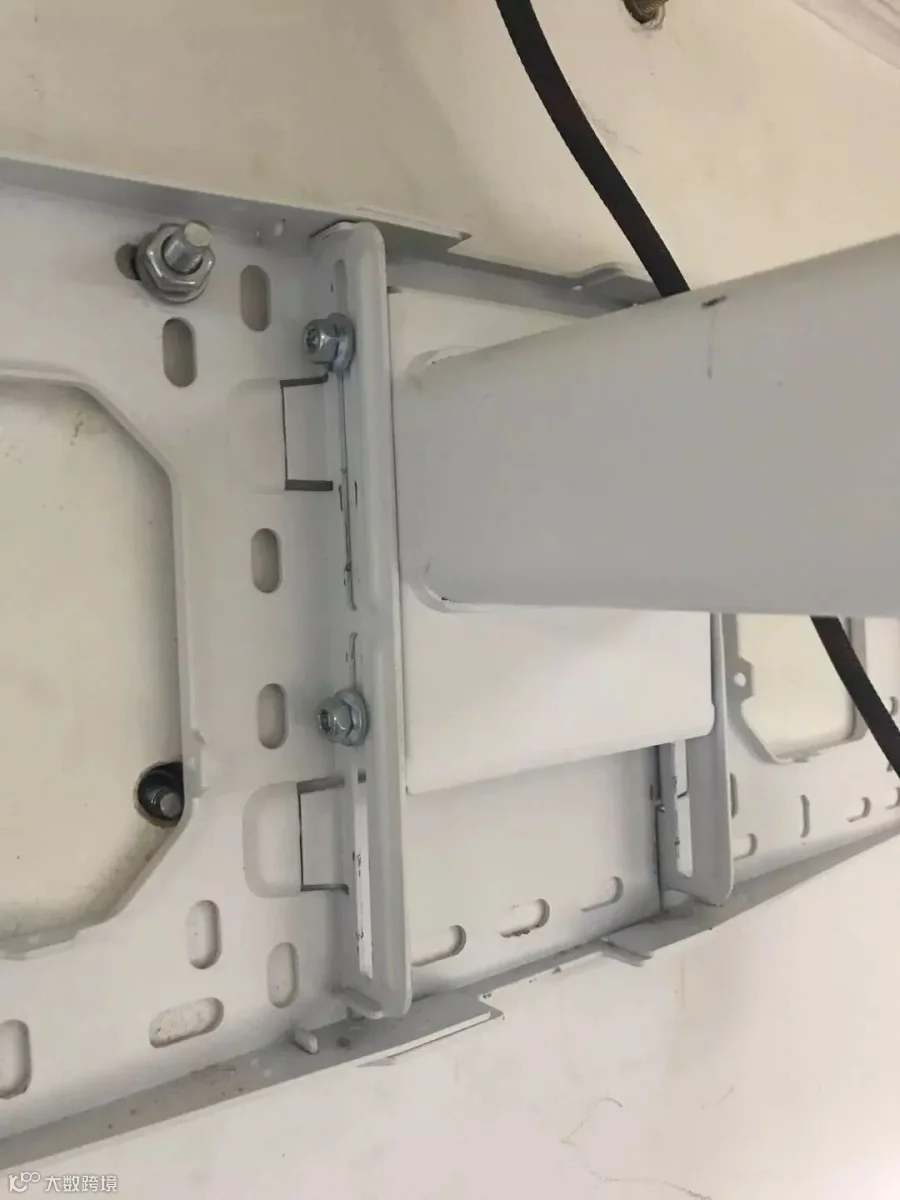

2、电动螺丝刀将燕尾螺丝把墙底钣锁在墙体龙骨上
寻找龙骨的方法：

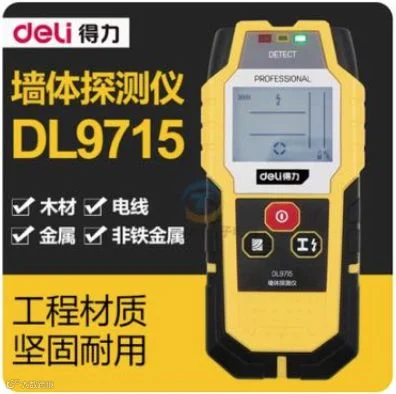

（1）用墙体龙骨探测仪（ZIRCON e50/得力 DL9715）
（2）用针扎
（3）用磁铁吸
（4）用手敲击墙面听发声，没有龙骨的地方发声空洞，有龙骨的地方发声音沉闷。
工具箱
1、确认投影白板的有效区域，要量取长和宽的尺寸。注意：如果白板长宽尺寸非标准的16:10或4:3，投影机只能满足长或宽一边的需求而牺牲另一边，这种情况下一般选择高度留空不打满（为激光幕帘预留工作空间）；

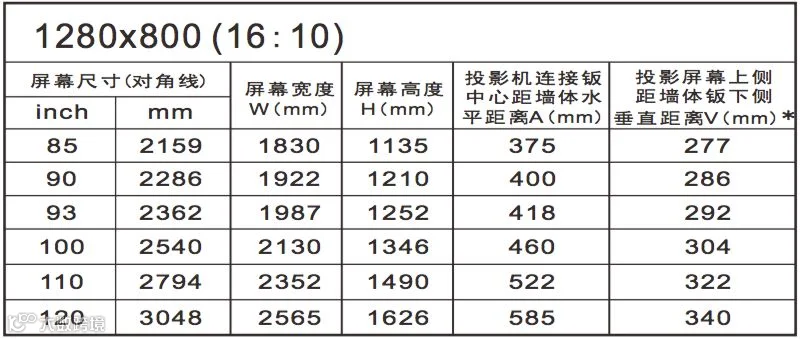

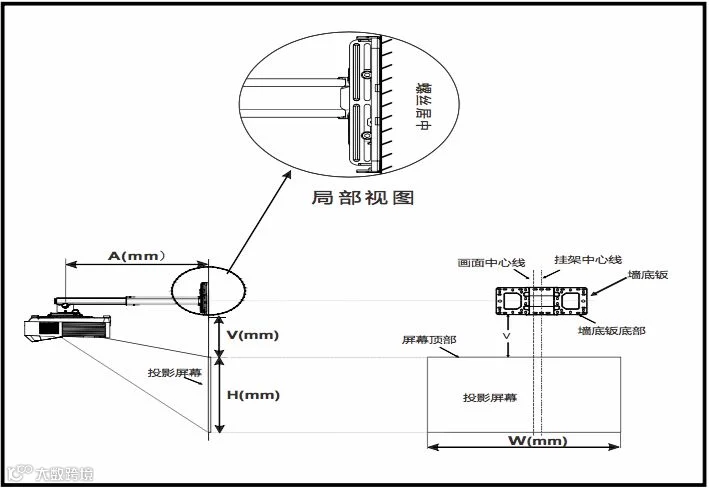

2、根据白板的实际尺寸，用墙底钣图纸找到推荐安装尺寸“V”（墙底钣图纸垂直尺寸）；
3、依投影白板实际水平尺寸的1/2找到投影画面中心线；从投影画面中心线垂直向上，测出需要安装的基准点（根据以上查出的“V”值）；
4、根据以上找到实际安装的基准点，贴上附件安装钻孔纸（注意区分投影画面中心线和墙底钣中心线）；
5、根据墙底钣图纸推荐的固定孔位进行钻孔，清除墙底钣图纸，用膨胀螺丝（不包含2个辅助孔）安装固定墙体钣；
6、将伸缩臂固定在墙底钣上，伸缩臂高度选高不选低（因为如果需要调整，向下调整比较省力）；

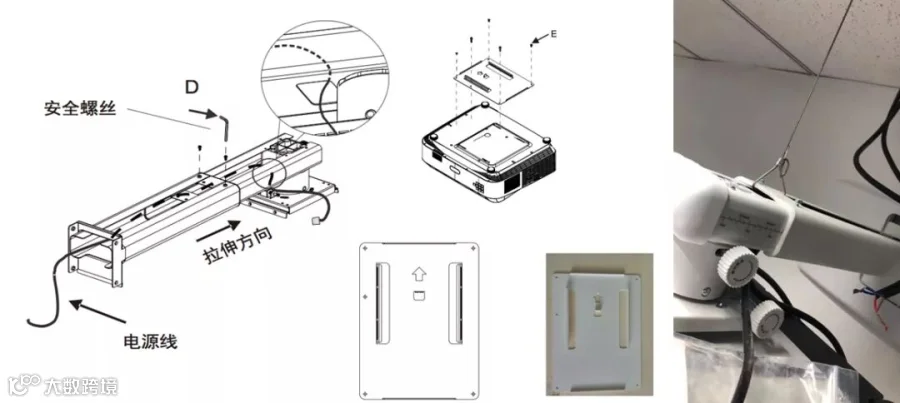

7、伸缩臂拉出约100mm左右,按照图示将电源线和信号线穿线，安装安全绳，进行 单点吊 吊顶安装作业。
8、将专用连接钣锁在投影机上，并将投影机通过滑挂动作固定在伸缩臂上；

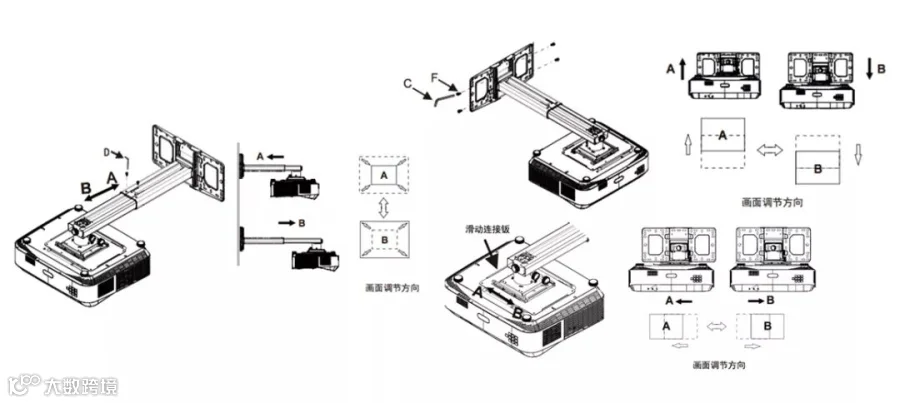

9、调整投影画面为标准的矩形画面
（1）先调整投影画面为标准矩形，后调整投影画面的位置（大小、左右、上下）
（2）投影画面先设置略小于投影白板以方便调整，最后通过拉伸伸缩杆将投影画面调整到正确的大小
（3）根据需要，进行画面高低调节
（4）滑动连接钣进行画面水平位置调节
（5）拉伸伸缩杆进行画面大小调节

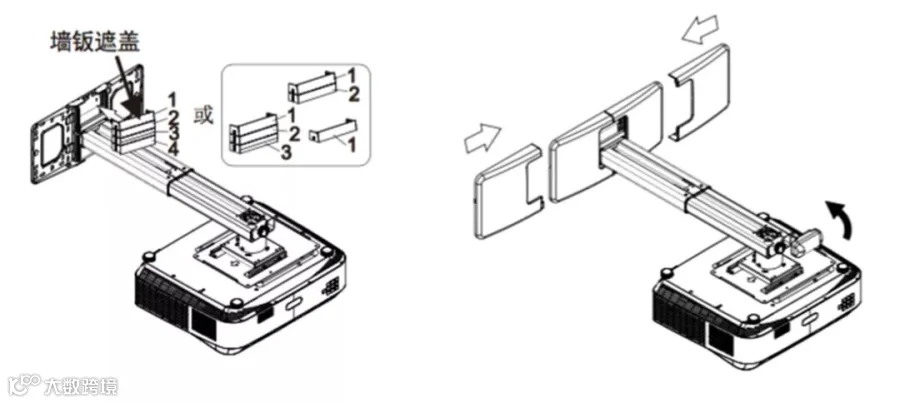

10、画面调整完成后盖上装饰板，固定所有螺丝。使用墙钣遮盖将墙底钣的空白区域盖住。根据空白区域的大小选择相应数量的墙钣遮盖。墙钣遮盖需按照图示的顺序使用。

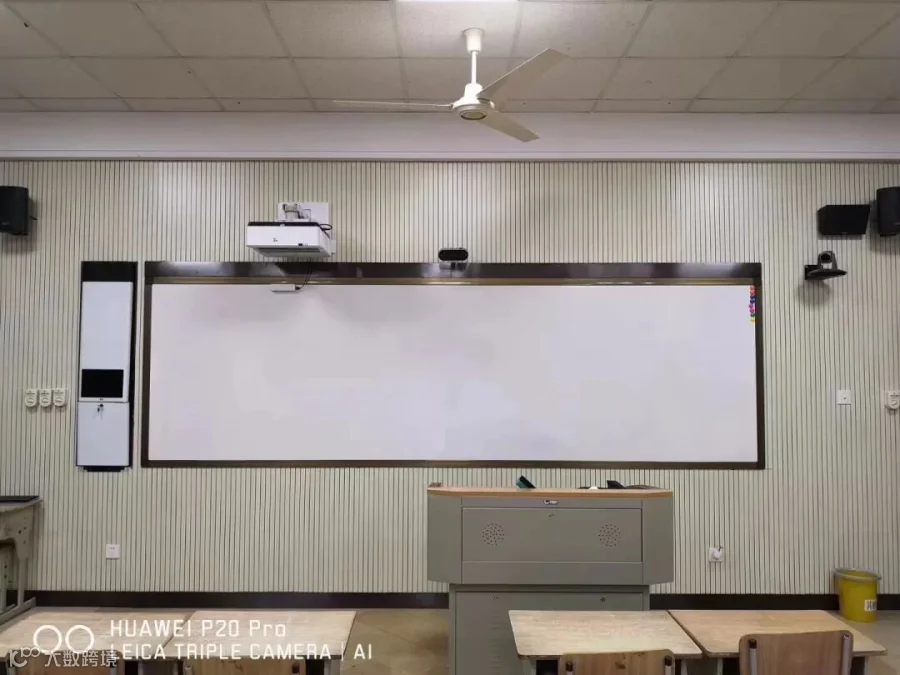

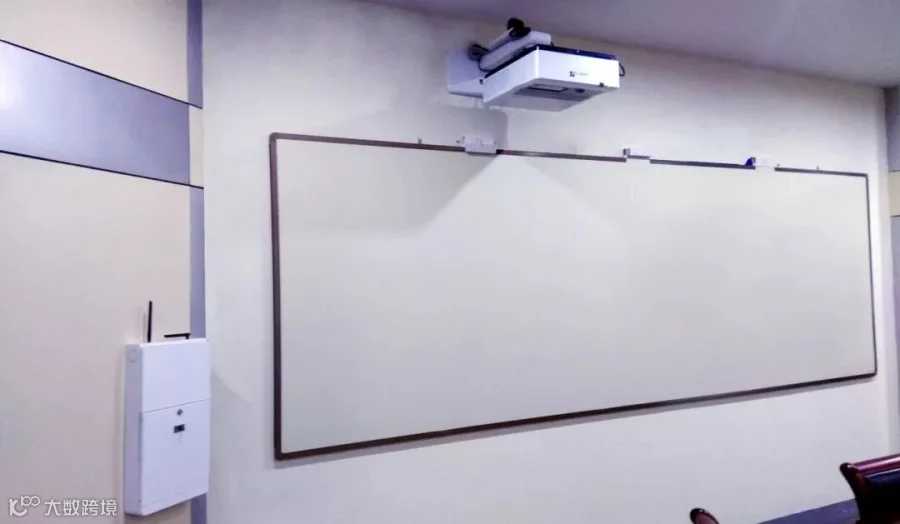

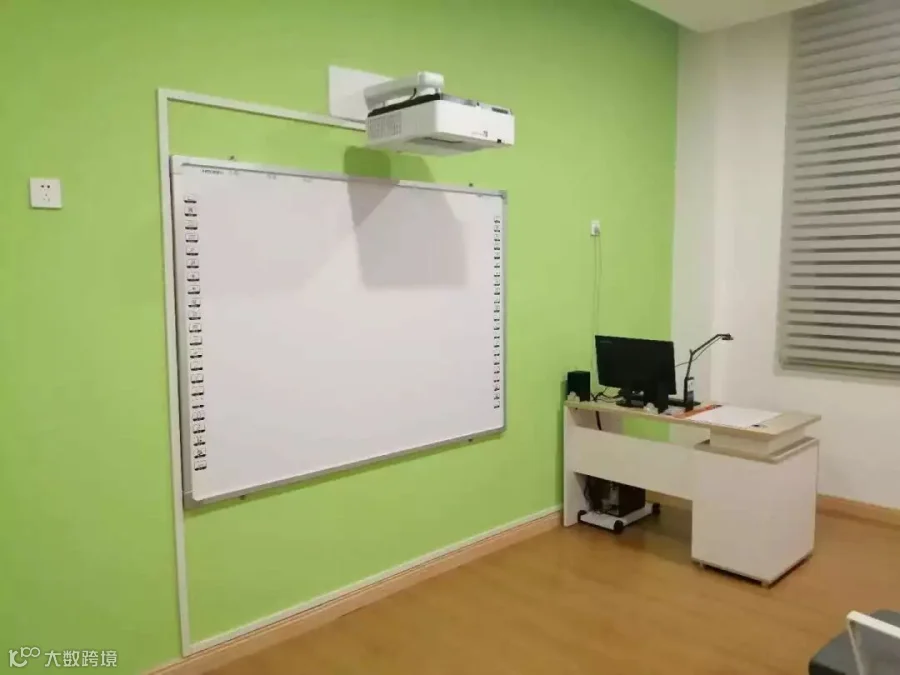

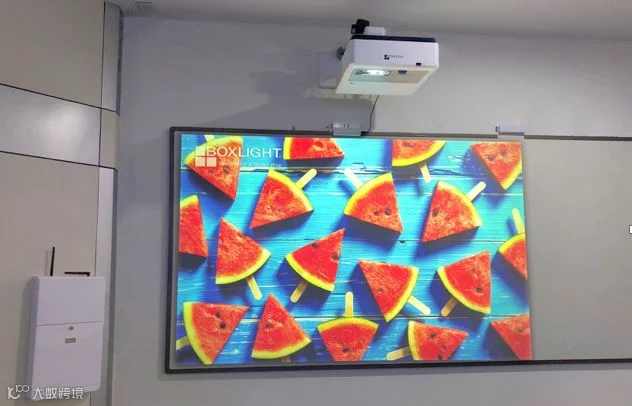

安装完成效果展示

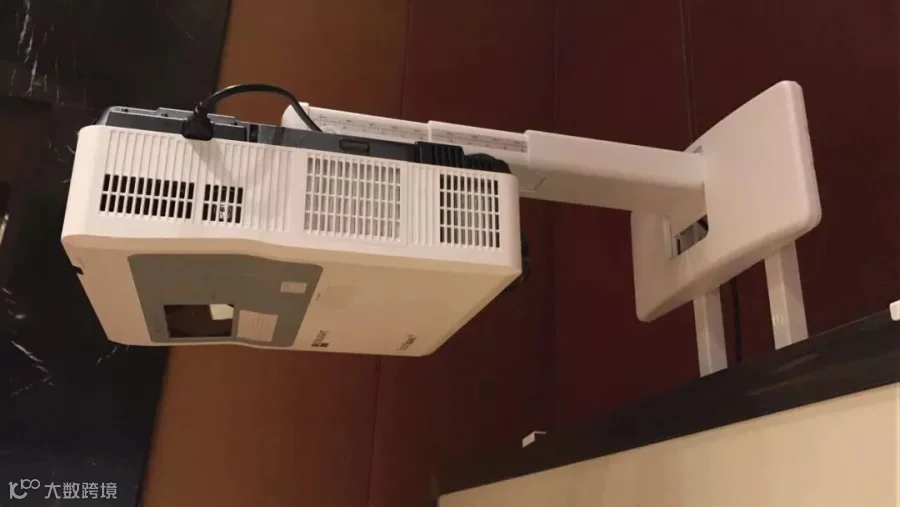

安装完成效果展示

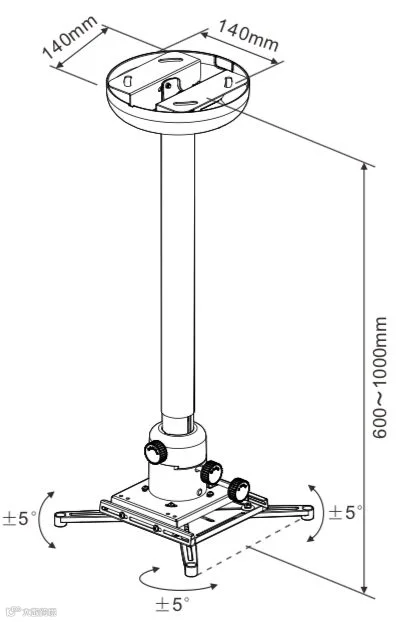

须提前去现场勘查给出吊顶与米黄板的高度差A，根据高度差提前准备适合长度的吊装微投吊架。
检查集成吊顶层高是否干涉投影机成像光路。
投影机平放在白板前的地面上，投影画面中心选择为白板中心，通过投影机的变焦拨盘确定投影机变焦在中心位置（画面可以变大，也可以缩小），通过一字平口螺丝起确定镜头位移在中心位置（画面左右、上下移动的幅度相同）。
前后移动投影机，确定投影高度为116cm时吊架固定钣所在的位置B（投影机尾部距离米黄板垂直距离约24cm）。
根据要求将激光水平仪放置在投影机顶壳，激光水平仪在天花板处指示的位置就是吊架固定安装位置C。
根据A、B、C确定吊架固定钣位置，吊顶安装微调吊架
用专用板把投影机和吊架连接，根据需要，通过投影机的变焦拨盘& 吊架三轴旋钮&镜头位移螺丝，将画面调整好。

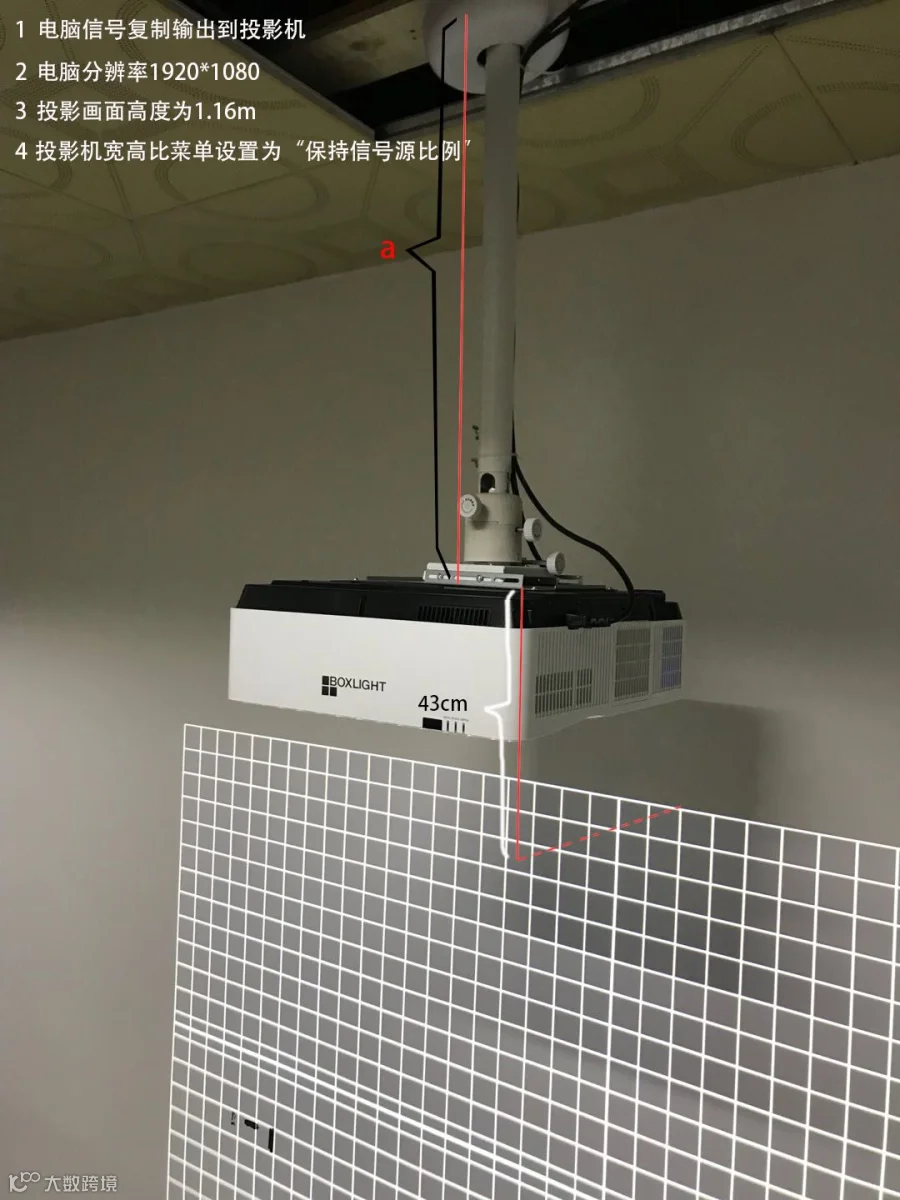

正常吊装情况下，投影机顶部距离米黄板顶部高度为43cm，测量吊顶与米黄板顶部之间的高度差A，a为吊架高度，通过公式A=a+43cm，选择对应吊架型号
当55<A<70cm，选用200mm吊架
当70cm<A<80cm,选用300-350mm吊架
当80cm<A<94cm,选用360-480mm吊架
当94cm<A<123cm,选用500-800mm吊架
当95cm<A<150cm,选用600-1000mm吊架(常规)
当200cm<A<350cm,选用1600-3000mm吊架
当A>350cm,不建议采用吊装方式进行安装（易晃动）

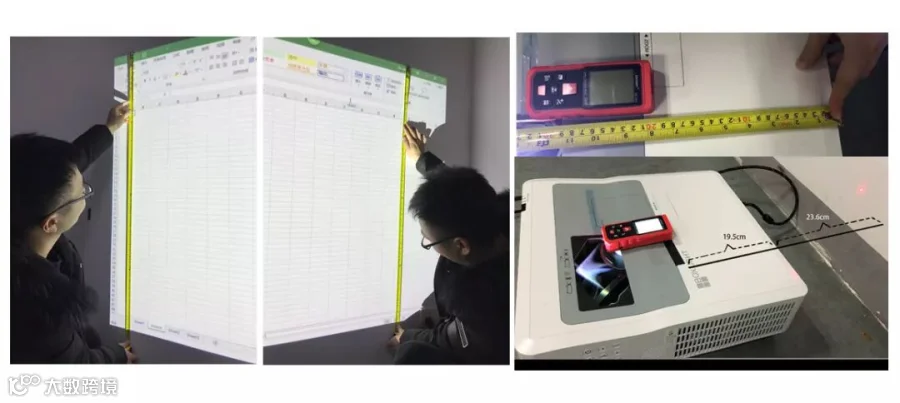

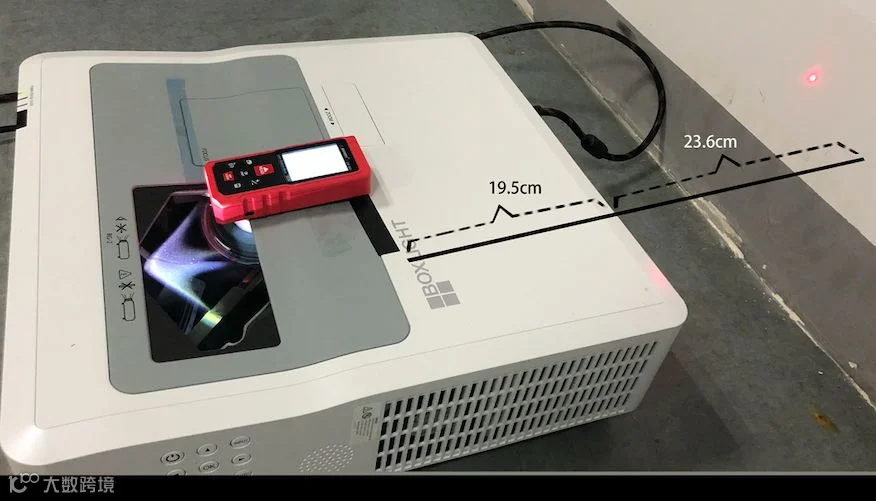

确定投影高度为116cm时（为防止画面有梯形，需测量测量画面左右高度均为116cm,参考左一、左二图），此时投影机头部距离白板约23.6cm，将激光水平仪的测量点放置在距离投影机前边沿19.5CM的位置，定位出吊架固定钣位置B（注意水平仪的起测点设置）。

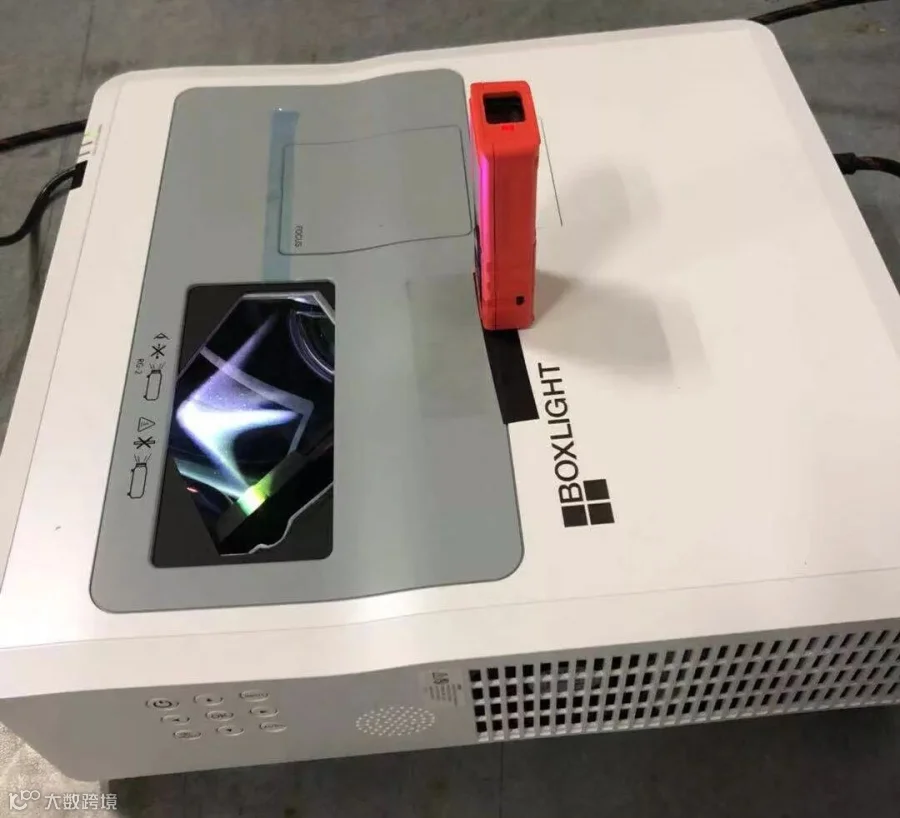

根据如下要求将激光水平仪放置在投影机顶壳确定的位置（出光点距离前边沿19.5cm）
•激光水平仪在天花板处指示的位置就是吊架安装位置C（下图天花板红点处）

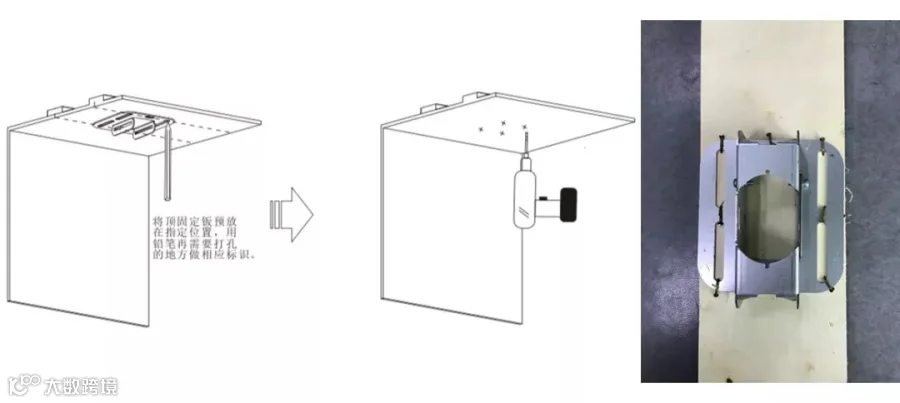

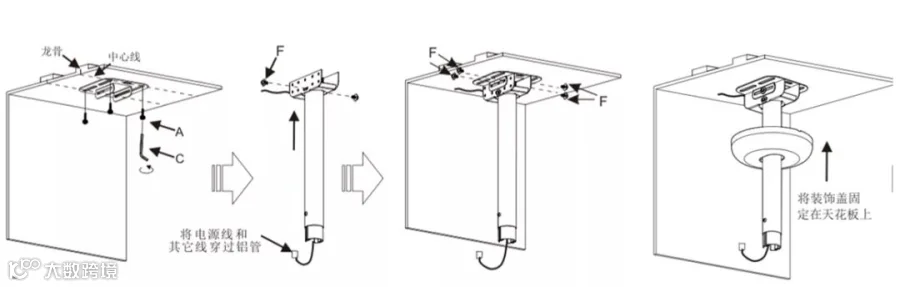

1、根据A，选择适合长度铝管的吊装吊架，固定钣距离米黄板的深度距离为B，吊架固定钣的中心点为吊顶位置C，按照上述位置将固定钣定位并固定在天花板上，该固定钣具有前后移动结构，固定安装时先将结构件防止在可移动的中心位置；

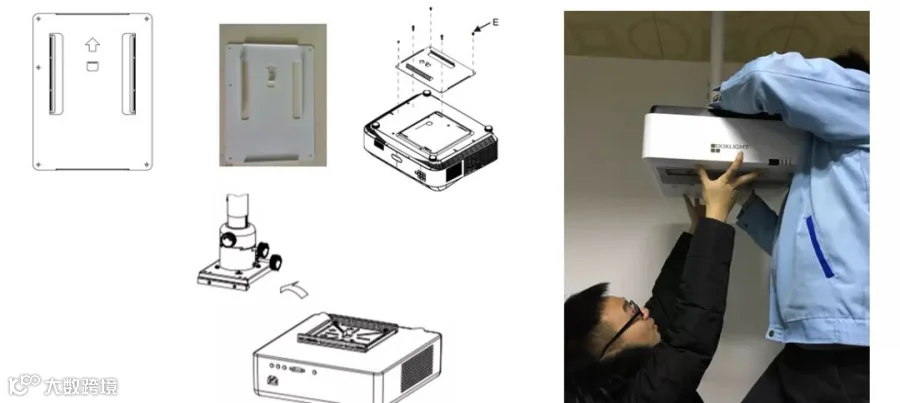

2、将投影机锁在专用连接钣上，一人托举投影机，另一人将投影机和吊架头部连接。
3、电源线和信号线穿过铝管，装饰盖板穿过铝管，电源线和信号线连接到投影机对应接口上。
4、通过伸缩铝臂的蝴蝶螺丝调节画面高度。

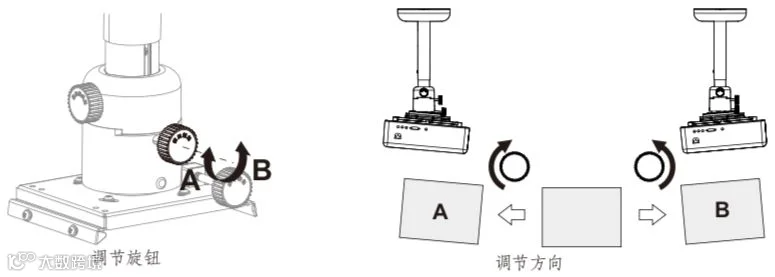

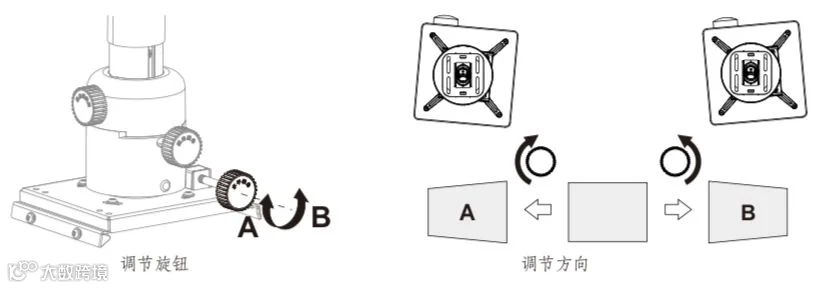

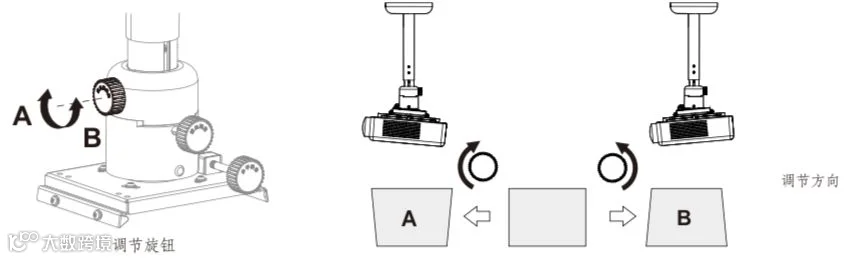

5、调整投影画面为标准的矩形画面
（1）调节纵向倾斜角
（2）调节水平摆角
（3）调节水平转角
6、固定好所有螺丝，整理好线，确保走线美观，盖上装饰盖板。

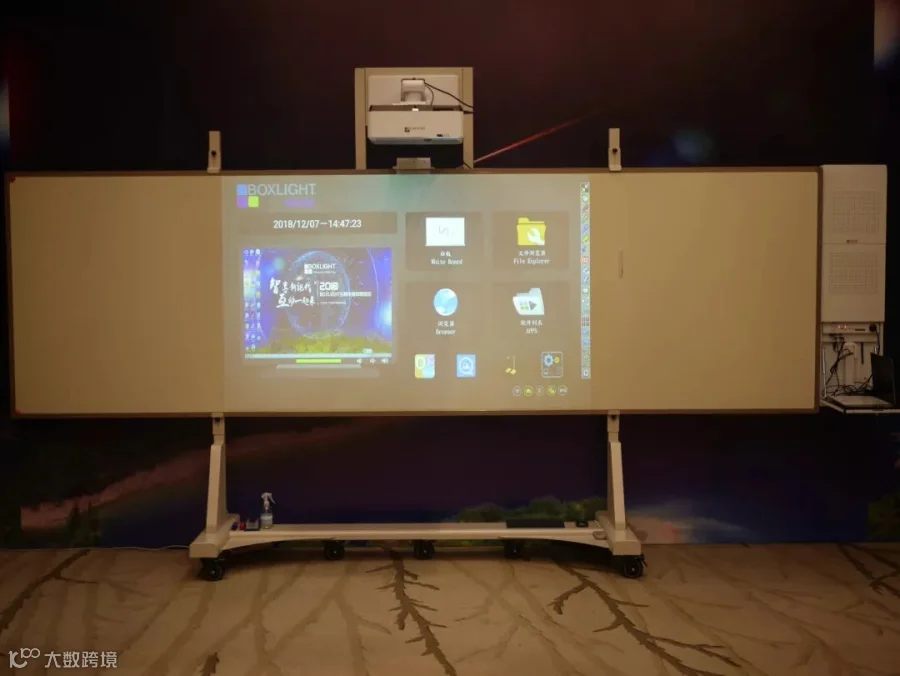

即便是演示，也要创造条件进行吊装安装和使用（建议搭配移动推车）。
尽可能避免照明灯特别是射灯、窗户采光等环境光直射到投影面，尽可能创造干净良好的使用环境，特别留意红外光线的干扰。
投影面力求平整，优选白板使用，避免在墙面上使用，因为墙面平整度是有限的。
先接好信号线，再通电，尽量避免在开机情况下插拔信号线（HDMI线）。
根据要求设置正确的电脑分辨率，确认电脑系统的兼容性。

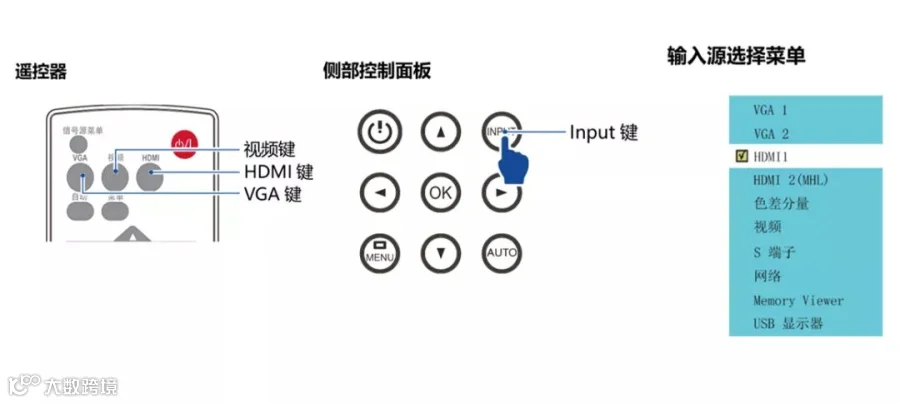

先接好HDMI信号线，再通电，用遥控器，或者面板按键，选择对应的接口（注意区分HDMI1和HDMI2（MHL）），接入信号（一般为电脑）图像。

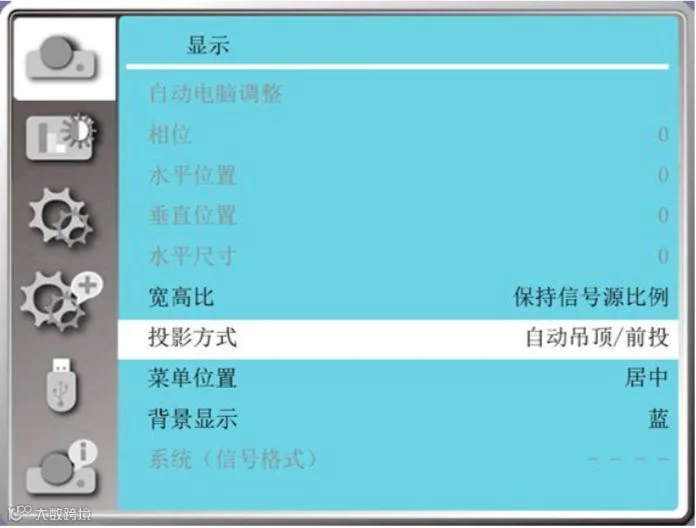

客户搭配的米黄板比例为16:9，电脑分辨率设置为1920*1080宽高比”选项设置为“保持信号源比例”。
用“投影方式”菜单，让投影机提供正确的图像，如果是吊装，一般选择“吊顶/前投”或者“自动吊顶/前投”
投影机具有手动对焦、光学变焦、镜头位移功能。

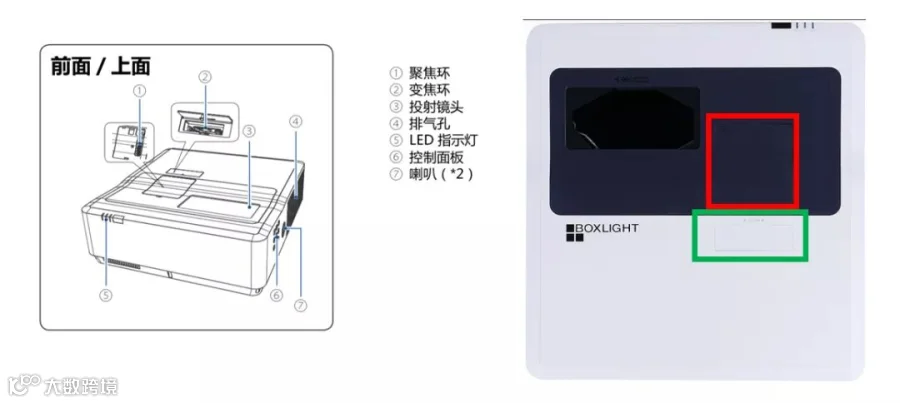

手动聚焦（调整件在下右图红框处盖子打开），手动调整画面清晰度。

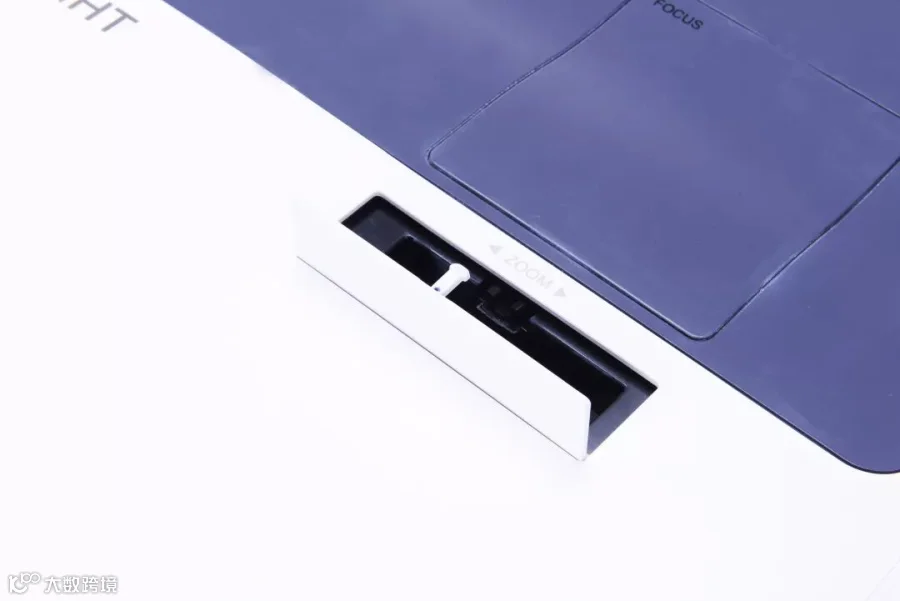

光学变焦（调整件在下右图绿框处盖子打开），投影机画面大小进行手动调整。
镜头位移（调整件在下右图绿框处盖子打开红框处盖子打开）， 用3mm一字平口螺丝起对投影机画面位置进行调整。
手动调整变焦环（下图黑色处），进行光学变焦，对投影机画面大小进行调整。
镜头位移调整螺丝结构件在FOCUS聚焦面板内，用3mm一字平口螺丝起进行画面位置调整。

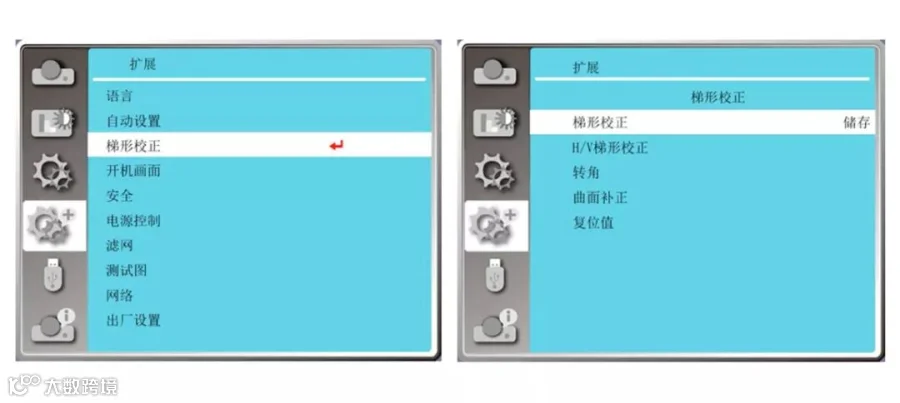

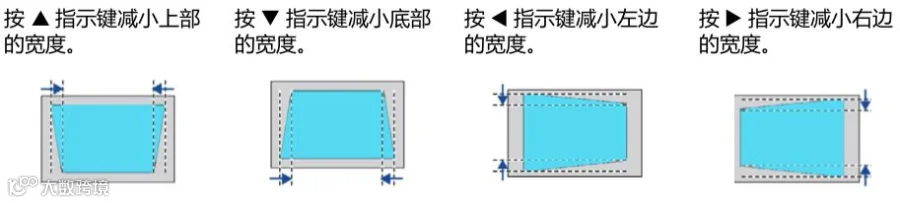

当投影机画面有失真时，使用梯形校正功能，具体位置如下图
小贴士：WUXGA分辨率投影机，无“曲面补正”选项。
当投影图像的水平或垂直梯形失真时，用“H/V梯形校正”子菜单
H代表水平梯形校正
V代表垂直梯形校正

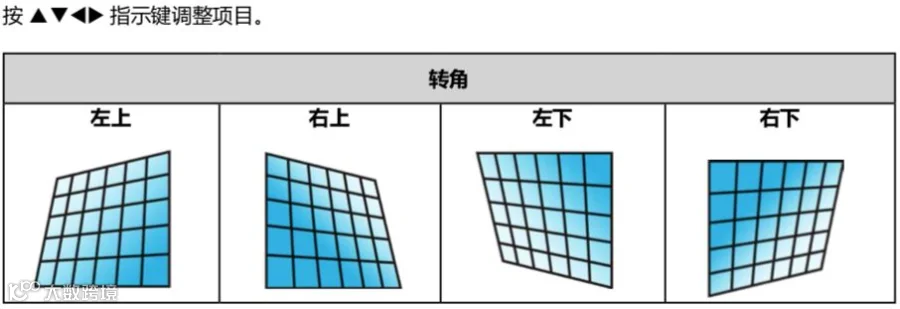

当投影图像四个角扭曲失真时，用“转角”子菜单。
