干货！PVD镀膜工艺介绍！

一、名称解释及原理

PVD(Physical Vapor Deposition)---物理气相沉积：指利用物理过程实现物质转移，将原子或分子由源转移到基材表面上的过程。它的作用是可以使某些有特殊性能（强度高、耐磨性、散热性、耐腐性等）的微粒喷涂在性能较低的母体上，使得母体具有更好的性能。 这就使得某些简单易得的材料通过PVD处理之后，具有材料改性难以达到的性能，从而在一定程度上满足了人们对美观、质感、耐候等的需求

二、装饰件材料（底材）

1.金属：不锈钢、钢基合金、锌基合金等。

2.玻璃、陶瓷。

3.塑料：abs、pvc、pc、尼龙等。

4.柔性材料：涤纶膜、pc、纸张、布、泡沫塑料、钢带等。

三 、装饰膜种类

1.金属基材装饰膜层：TiN、ZrN、TiC、CrNx、TiCN、CrCN、TiO2、Al等。

2.玻璃、陶瓷装饰膜层：TiO2、Cr2O3、MgF2、ZnS等。

3.塑料基材装饰膜层：Cu、Ni、SiO2、TiO2、MgF2。

4.柔性材料装饰膜层：Al、TiO2、ZnS等。

四 、装饰膜种类

金属基材装饰膜的种类和色调很多。表1为部分金属基材装饰膜的种类及颜色。

表1 部分金属基材装饰膜的种类及颜色膜层种类

四 、装饰膜种类

1．金属件装饰膜镀制工艺

比较成熟的镀膜技术有电弧离子镀、磁控溅射离子镀和复合离子镀。下面分别从各类镀膜技术中选取一种具有代表性的典型镀制工艺进行介绍。

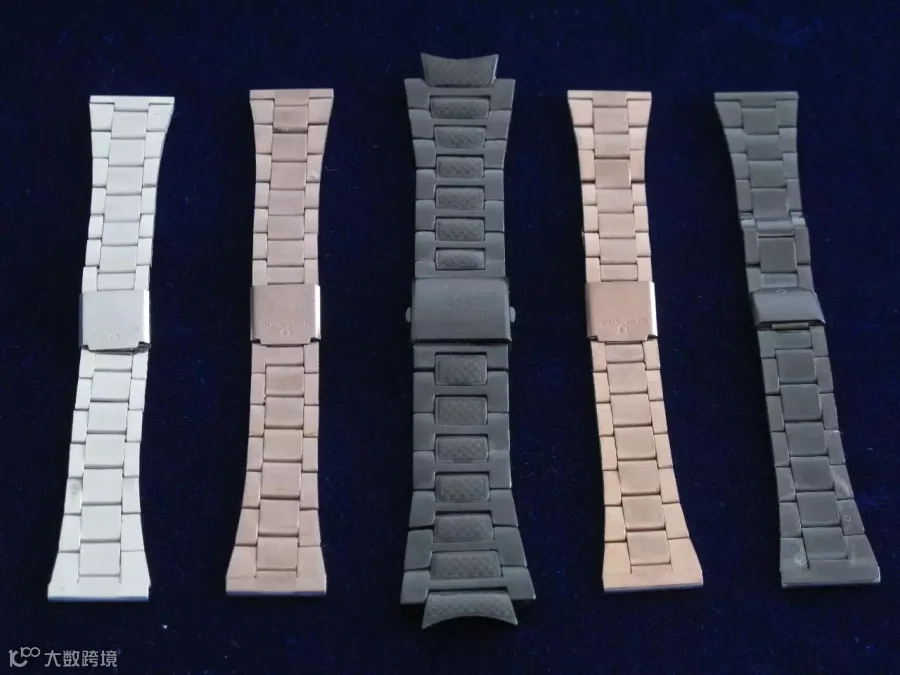

1.1用电弧离子镀的方法为黄铜电镀亮铬或镍手表壳镀制TiCN膜。

采用小弧源镀膜机和脉冲偏压电源；

(1)工件清洗、上架、入炉

工件在入炉之前要经过超声波清洗、酸洗和漂洗三道工序。

首先是在超声波清洗槽中放入按使用要求配制的金属清洗剂，利用超声波进行脱脂、清洗。清洗之后，进行酸洗，它可以中和超声波清洗时残余的碱液，还能起到活化处理的作用。然后进行漂洗以彻底除去酸液，漂洗时必须采用去离子纯净水或蒸馏水。经过三洗后，即时进行烘干，温度一般控制在100℃左右，时间为1h左右。也可以风吹干后马上人炉。

(2)镀膜前的准备工作

①清洁真空镀膜室。用吸尘器将真空镀膜室清洁一遍。当经过多次镀膜时，真空镀膜室的内衬板还需作定期清洗，一般是半个月清洗一次。

②检查电弧蒸发源。工作前，要确保电弧蒸发源发源安装正确，绝缘良好，引弧针控制灵活,程合适，恰好能触及阴极表面。

③检查工件架的绝缘情况。工件架与地之间的绝缘必须须良好，负偏压电源与工件架的接触点点必须接触良好。

以上几项工作确保没有问题后，才可以关闭真空镀膜室的门，进行抽气和镀膜。

(3)抽真空

真空抽至6.6 x 10-3pa。开始是粗抽，从大气抽至5pa左右，用油扩散泵进行细抽。在粗抽时，可以烘烤加热至150℃。伴随镀膜室温度的升高，器壁放气会使真空度降低，然后又回升，等到温度回升到6.6 x 10-3pa时方可进行镀膜工作。

(4)轰击清洗

①氩离子轰击清洗

真空度：通人高纯度氩气(99.999%)真空度保持在2～3pa。轰击电压：800～1000v。轰击时间：10min.

此刻在真空镀膜室内发生辉光放电，放电产生的氩离子以较高的能量撞击工件表面，将工件表面吸附的气体、杂质和工件表面层原子溅射下来，露出材料的新鲜表面。

②钛轰击

真空度：通人高纯度氩气使真空度保持在2 x 10-2pa。脉冲偏压：400～500v，占空比20%。电弧电流：60～80a，轮换引燃电弧蒸发源，每个电弧蒸发源引燃1～2min。

(5)镀膜

①镀钛

真空度：通人高纯度氩气，真空度保持在2 x 10-2pa。脉冲偏压：200～300v，占空比50 %。电弧电流：60～80a，引燃全部弧源，时间2～3min.

②镀ticn

真空度：通人高纯度氮气使真空度保持在(3～8) x 10-1pa，然后再逐渐加大c2h2气体，随着c2h2气体量增大，色泽由金黄一赤金黄一玫瑰金一黑色变化。控制n2与c2h2两种气体的比例可以达到预定的色度。

电弧电流：50～70a。脉冲偏压：100～150v，占空比60 %～80 %。沉积温度：200℃左右。镀膜时间：10～20min，膜层厚度0.2～0.5μm。

(6)冷却

镀膜工序结束后，首先关闭电弧电源和偏压电源，然后关闭气源、停转架。工件在真空镀膜室内冷却至80～100℃时，向镀膜室内充大气，取出工件。

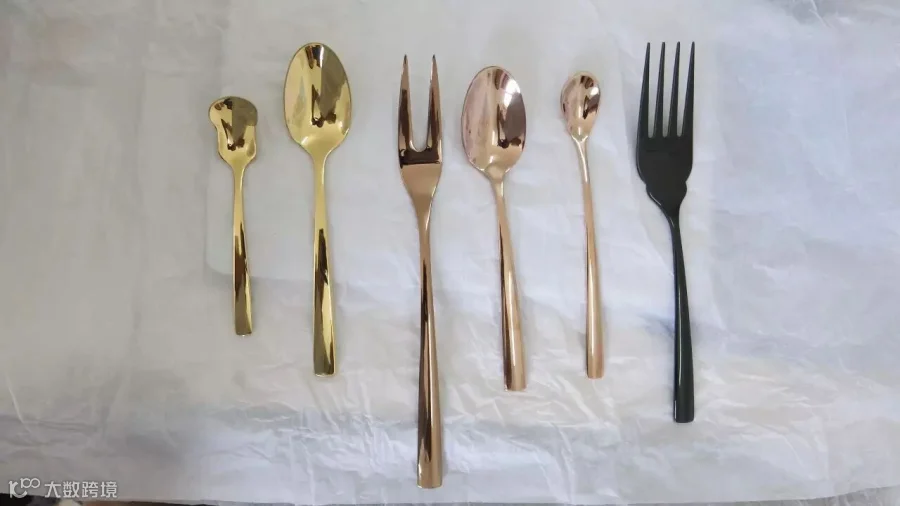

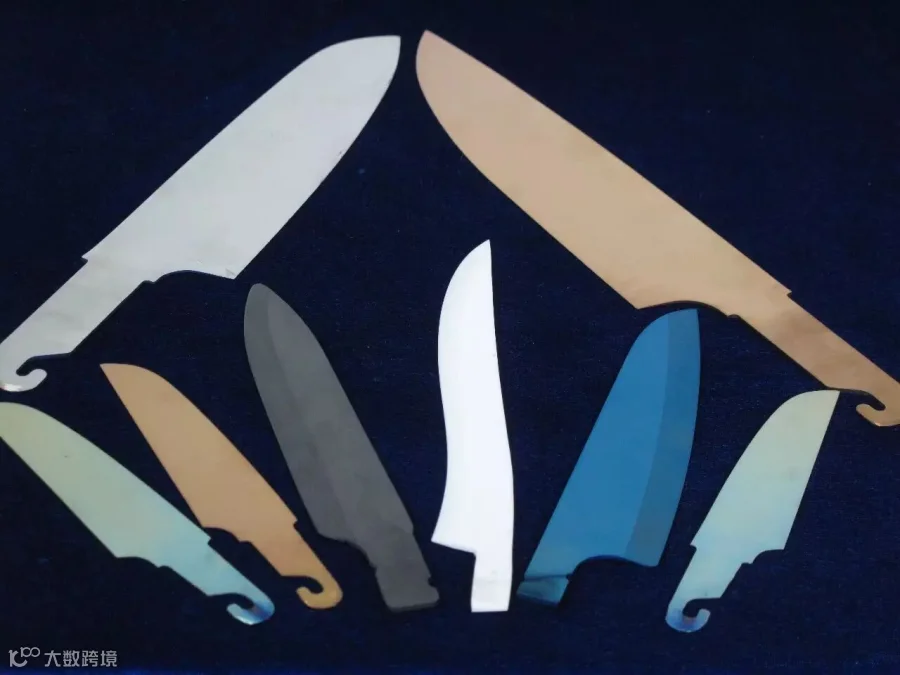

图：金属刀叉PVD镀膜

1.2用磁控溅射离子镀技术为黄铜电镀亮铬的卫生洁具镀制zrn膜。采用基材为锆的非平衡磁控溅射靶和中频电源，以及脉冲偏压电源。

(1)抽真空

5 x 10-3～6.6 x 10-13pa本底真空。加热温度应在真空室器壁放气后又回升到100～150℃。

2)轰击清洗

真空度：通人氩气真空度保持在2～3pa。轰击电压：800～1000v，脉冲占空比20%。轰击时间：10min。

(3)镀膜

①沉积锆底层

真空度：通入氩气，真空度保持在s x lo-1pa。靶电压：400—550v，靶功率15 n 30w/crrr2。脉冲偏压：450～500v，占空比20 %。镀膜时间：5～10min。

②镀zrn膜

真空度：通入氮气，真空度保持在(3～5) x 10-1pa。靶电压：400～550v，靶电流随靶的面积增大而加大。脉冲偏压：150～200v，占空比80 %。镀膜时间：20～30min。

由于磁控溅射技术中金属离化率低，不容易进行反应沉积，获得化合物膜层的工艺范围比较窄。可采用气体离子源将反应气体离化，扩大反应沉积的工艺范围。也可以采用柱状弧源产生的弧等离子体作为离化源，柱状弧源还是辅助镀膜源。

(4)冷却

镀膜结束后，首先关闭磁控溅射靶电源、偏压电源，然后关闭气源、停转架。工伫件在真空镀膜室中冷却到100℃时，向镀膜室充大气，取出工件。

1.3用复合涂层离子镀方法为黄铜电镀亮镍的手表壳镀制tin十au+ si02膜。

采用电弧、磁控溅射、中频或射频溅射离子镀多功能镀膜机，在真空镀膜室壁上安装6个小平面弧源钛靶镀tin，中心安装柱状磁控溅射黄金靶镀金，壁上安装2个矩形平面磁控溅射si02靶或si靶镀si02。采用直流偏压电源。

(1)工件清洗、上架、入炉。方法同前。

(2)抽真空：本底真空最好达到6.6 x 10-3pa，烘烤加热温度为150℃左右。

(3)轰击清洗。方法同前，包括氩轰击和钛轰击两种方法。

(4)镀膜

①沉积钛底层

真空度：通入高纯氩气，真空度保持在5 x 10-2pa。电弧电流：50～70a，引燃全部弧源，时间为2～3min。偏压：400～500v。

②沉积tin膜

真空度：通入高纯氮气，真空度保持在s x lo-1pa。偏压：100～200vo电弧电流：60～80a。沉积时间：10～20min，膜层厚度0.1～0.5μm。

③掺金镀

真空度：通入高纯氮气，真空度保持在5 x 10-2pa。偏压：100～150v。电弧电流：60a(真空镀膜室上、中、下各点燃1个源)。磁控溅射金靶电压：400—500v，电流3～5a;时间：1min。

④镀金

真空度：通入氩气，真空度保持在3 x 10-1pa。偏压：100～150v。溅射靶电压：400～550v。时间：5-10min。

⑤沉积si02

真空度：通入高纯氩气，真空度8 x 10-2pa或5x 10-1pa。中频（射频）电源功率：200～500w。时间：10～20min。

4)冷却：首先关闭中频（或射频）电源，然后关气源，停转架。工件在真空室内冷却到80-100℃时，向真空室充空气，取出工件。该工艺也叫掺金镀或ipg，最后一层si02是透明的，是保持金膜的，它可以延长金膜的磨损时间，根据客户的要求可有可无。

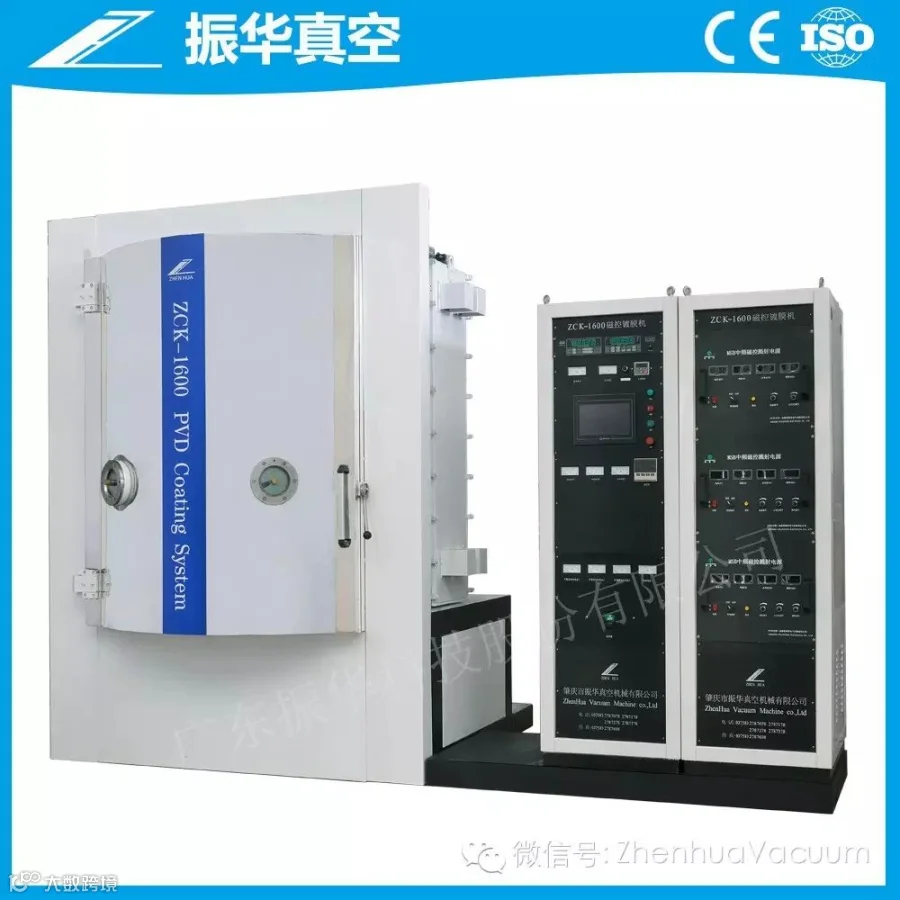

ZCK-1600ＰＶＣ真空镀膜机

• 主要是使用直流（或中频）磁控溅射，可适应广泛镀膜靶材，如：铜、钛、铬、不绣钢、镍等金属材料，可以利用溅射工艺进行镀膜，可提高膜层的附着力、重复性、致密度、均匀度等特点。
