晶硅太阳能电池的表面钝化一直是设计和优化的重中之重。从早期的仅有背电场钝化，到正面氮化硅钝化，再到背面引入诸如氧化硅、氧化铝、氮化硅等介质层的钝化局部开孔接触的PERC/PERL设计。虽然这一结构暂时缓解了背面钝化的问题，但并未根除，开孔处的高复合速率依然存在，而且使工艺进一步复杂。近几年来，一种既能实现背面整面钝化，且无需开孔接触的技术成为机构研究的热点，这就是钝化接触(Passivated Contact)技术。当电池两面均采用钝化接触时，还可能实现无需扩散PN结的选择性接触(Selective Contact)电池结构。

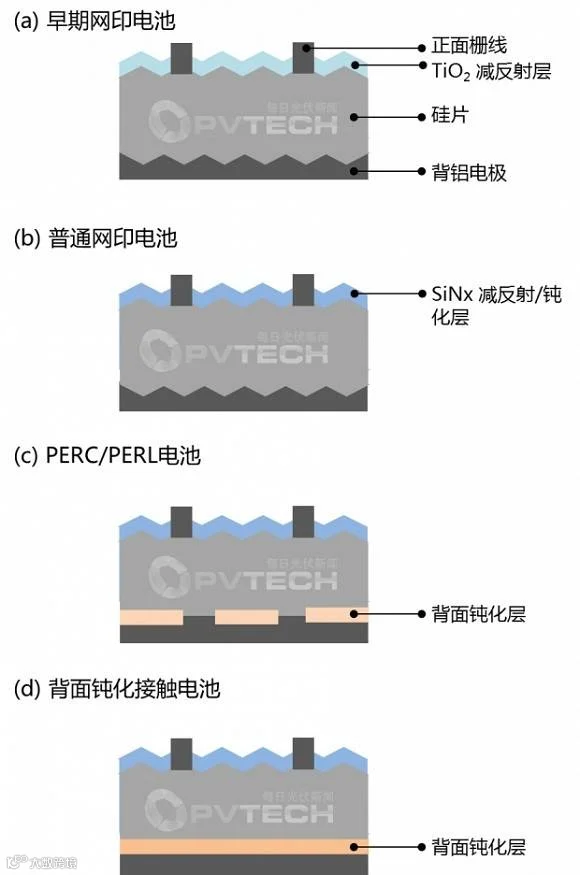

表面钝化的演进
钝化的“史前时代”
在90年代之前晶硅电池商业化生产的早期，太阳能电池制造商已经开始采用丝网印刷技术，但与我们如今使用的又有所不同。主要的区别在于两点：首先当时的正面网印银浆没有烧穿(Fire-through)这一功能，因此在当时的生产线上，需要先进行网印，而后沉积当时的TiO2减反射层。另一个区别在于当时的银浆与硅形成有效欧姆接触的能力较差，只有与高掺杂的硅才可以接触良好。由于TiO2没有很好的钝化功能，人们在当时并没有过多的考虑钝化。而且由于减反射层在金属电极之上，因此沉积的时候需要用模版遮挡主栅，以便后续的串焊。
这一时期，在实验室中，科研人员已经采用SiO2钝化电池表面，并取得不俗的开路电压和效率。
SiNx：H 第一次进化
90年代，科研机构和制造商开始探索使用等离子体增强化学气相沉积(PECVD)技术制备含氢的氮化硅(SiNx：H)薄膜用作电池正面的减反射膜。其中原因之一在于相对合适的折射率，但更重要的原因则在于氮化硅优良的的钝化效果。氮化硅除了可以饱和表面悬挂键，降低界面态外，还通过自身的正电荷，减少正面n型硅中的少子浓度，从而降低表面复合速率。SiNx中携带的氢可以在烧结的过程中扩散到硅片中，对发射极和硅片的内部晶体缺陷进行钝化，这对品质较低的多晶硅片尤其有效，大幅提高了当时太阳能电池的效率。
伴随着钝化材料上的创新，银浆材料与烧结工艺上的变革也同时到来，那就是可以烧穿的浆料和共烧(Co-firing)烧结工艺。有了烧穿特性后，可以先进行减反射膜的沉积，后网印浆料，然后烧结。由于顺序的颠倒，不用再担心金属栅线上覆盖的减反射层影响焊接，也省去了沉积TiO2需要的部分遮挡。同时人们发明了将正反面浆料一次烧结的共烧工艺，在一次烧结中，正面的银浆穿过SiNx与硅形成接触，而背面的铝浆也同步形成背面电极和背电场 (back surfacefield)。这一系列改进大大简化了丝网印刷电池的工艺，并逐渐成为了晶硅电池生产的主流。
AlOx 第二次进化
随着电池正面的钝化效果和接触性能由于SiNx的使用和银浆改进在不断提高，进一步优化正面已经进入瓶颈阶段，人们把视线投向了另一个复合严重的区域，那就是电池的背表面。虽然在传统丝网印刷的晶硅电池中，铝背场可以减少少子浓度，减少复合，但仍然无法与使用介质层带来的钝化效果相比较。其实背面的介质层钝化也非新鲜话题，UNSW早在90年代就提出了发射极和背面钝化(PERC)结构以及发射极和背面钝化局部扩散(PERL)结构，在早期设计中，这两种结构都在背面采用氧化硅层钝化，局部开孔实现点接触以减少非钝化区域的面积。两者的区别在于是否在开口区域进行局部掺杂扩散，局部扩散增加工艺难度，但会形成局部背电场，减少接触部分的复合速率。但高品质氧化硅的生长需要较高的温度，对于已经经过高温扩散的硅片来说，为减少对体少子寿命的影响，应尽量减少长时间的高温工艺，因此对其他材料的搜索在2000年左右提上议事日程。
既然SiNx已经在电池正面证明有诸多好处，那能否在背面继续使用这一材料呢。答案是否定的，上面已经提到，SiNx钝化的机制之一在于利用其正电荷减少正面n型区的少子浓度，可是到了p型的背面，其正电荷将有可能在背面诱导形成一层n型反转层(inversion layer)，这会造成背面的旁路损失，影响电流，降低电压和填充因子。
那么问题来了，钝化背面究竟哪家强呢？在欧洲几家研究机构的努力下，一种对光伏研究人员并不陌生的材料的又一次走到台前，那就是氧化铝(AlOx)。其不但像SiNx一样可以钝化表面缺陷，还拥有与SiNx相反的负电荷，正是因为这一点，在p型硅背面使用AlOx钝化层，不但不会形成反转层造成漏电，反而会增加p型硅中多子浓度，降低少子浓度，从而降低表面复合速率。不过AlOx的使用也需要伴随这工艺的改进和设备的进步，例如解决高速沉积AlOx的问题，氧化铝本身的不稳定性以及良品率较低等问题。
钝化接触，第三次进化
PERC以及PERL结构的电池已经拥有相对完善的表面钝化结构，不过将背面的接触范围限制在开孔区域，除了增加了工艺的复杂度外，开孔的过程采用不同的工艺还会对周围的硅材料造成不同程度的损伤，这也额外的增加了金属接触区域的复合。由于开孔限制了载流子的传输路径，使之偏离垂直于接触面的最短路径并拥堵在开口处，增大了填充因子的损失。有没有一种办法即能降低表面复合，又无需开孔呢。这就需要提到近几年呼声高涨的钝化接触(Passivated Contact)技术。
假设我们能找到这样一种材料或结构，其满足(1)拥有良好的表面钝化效果；(2)分离准费米能级；(3)可以高效传输一种载流子。那么就可以把这一结构用于电池的表面，形成即满足钝化要求，又无需开孔即可传输电流的钝化接触。
德国弗劳恩霍夫太阳能研究所（Fraunhofer ISE）已在钝化接触电池方向耕耘多年。在2013年推出了自己的隧穿氧化层钝化接触(TOPCon)技术[1]。使用一层超薄的氧化层与掺杂的薄膜硅钝化电池的背面。其中背面氧化层厚度1.4nm，采用湿法化学生长。随后在氧化层之上，沉积20nm掺磷的非晶硅，之后经过退火重结晶并加强钝化效果。经过上述步骤，双面钝化的200μm厚度的n型FZ硅片的隐开路电压(iVoc)可以达到710mV以上，即使后续工艺温度超过400°C，iVoc仍可保持在700mV以上。其中氧化硅减少了表面态保持了较低的隧穿电阻，掺杂多晶硅提供了场致钝化并对载流子选择性透过。需要指出的是，早期MIS电池的研究中，研究人员就已经发现当氧化层厚度超过2nm后，其隧穿效应就开始显著下降，影响填充因子。
具体到电池工艺方面，Fraunhofer ISE采用n型FZ硅片，正面采用普通金字塔制绒，硼扩散，ALD氧化铝加PECVD氮化硅钝叠层起到钝化和减反射效果。背面采用上述TOPCon技术，正反金属化采用蒸镀Ti/Pd/Ag叠层实现，电池开路电压达到690.4mV，填充因子也达到81.9%。为了进一步提高效率，其进一步优化正面电极设计，降低金属接触面积，背面换用单层1μm的银提高背面内部反射，开路电压达到700mV，填充因子82%，效率达到23.7%。而在今年三月份的Silicon PV会议上，其公布的采用TOPCon技术的最新效率为24.9%。而相比PERL结构电池，TOPCon技术无需背面的开孔及对准。
在上述设计中，Fraunhofer ISE只是将TOPCon技术用于正面。2014年，该研究机构公布了正反两面钝化接触的设计，实现了我们上文介绍的选择性接触电池结构[7]。采用p型FZ硅片，250μm厚度，无需扩散，正反两面直接化学生长1.4nm氧化层，分别沉积15nm掺磷和掺硼的非晶硅，之后退火。正面采用溅镀ITO，蒸镀Ti/Pd/Ag叠层栅线，背面蒸银作为背面电极。该电池设计开路电压达到692.4mV，填充因子达到79.4%。由于退火温度的不同，这里沉积的非晶硅并未结晶为多晶硅，而是达到了类似薄膜硅电池中的微晶硅形态。但由于正面并未制绒，以及类似HIT电池中的正面ITO和微晶硅层的吸收，其短路电流只有31.6mA/cm2，效率17.3%。不过研究人员还特别对比了正面多晶硅和微晶硅的吸收，同厚度的微晶硅的吸收比非晶硅小最多两倍。因此研究人员认为通过后续优化，这一结构有望成为可以与HIT竞争的另一种选择性接触电池的设计。
