在电子元件朝着小型化、高频化发展的今天，压敏电阻（Varistor）依然是电路保护不可或缺的一环。无论是在智能终端、汽车电子，还是在工业控制与电力系统中，它始终承担着应对过压冲击的关键角色。但想让它“反应快、扛得住、不失效”，不仅看材料本身，表面工艺处理更是决定性因素。

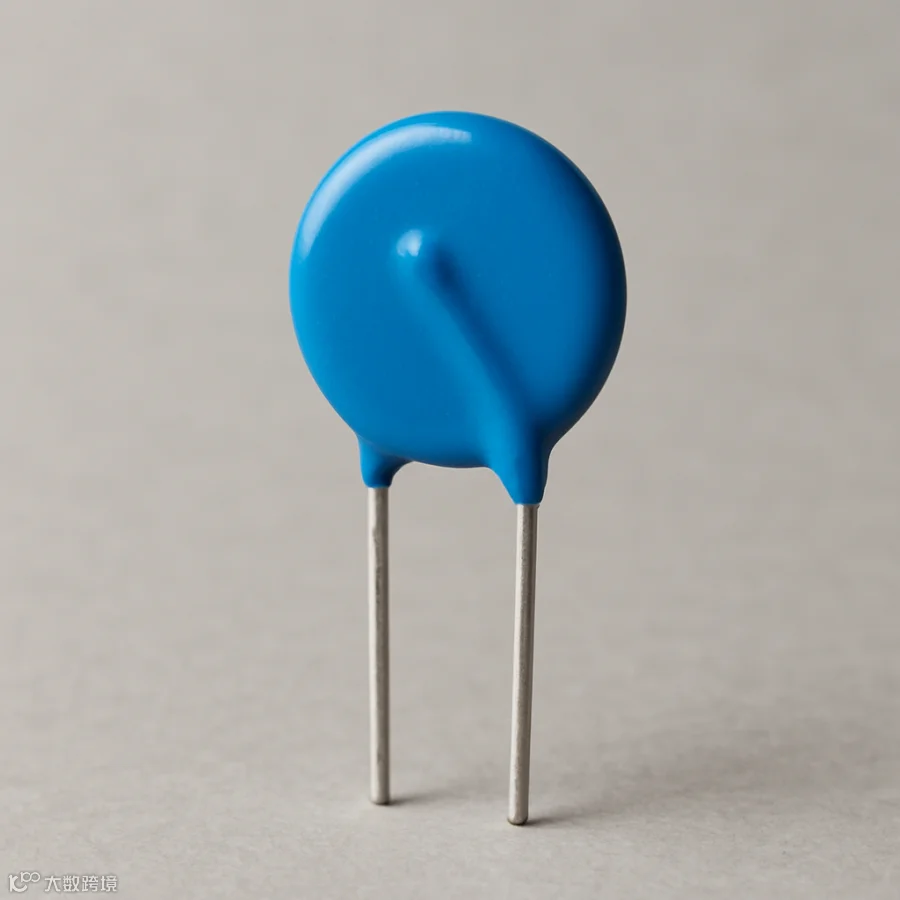

简单来说，压敏电阻就是一种电压敏感器件。它的特点是电压一旦超过某个阈值，电阻会迅速降低，从而释放和分流电路中的瞬间过压能量。这种“自适应”的特性使得压敏电阻非常适用于防雷击、抗浪涌和电源保护等场合。
其优势在于响应速度快、体积小、成本低，因此在通信设备、消费电子、汽车电控系统、新能源储能装置等领域广泛应用。
虽然压敏电阻的核心在于其压敏陶瓷材料，但其性能是否稳定、导通是否迅速、能否长期可靠运行，很多时候取决于它表面的电极层质量与膜层结构。尤其在实际应用中，压敏电阻往往需经历频繁的电压冲击和复杂的电气环境，表面电极层不仅要具备良好的导电性，还要牢固附着、耐热耐腐蚀、且与基材匹配良好。
也就是说，哪怕内部材料再好，如果电极层处理不到位，器件的整体性能依然会“拖后腿”。因此，表面处理工艺，正逐渐成为压敏电阻制造中的关键环节之一。
当前，压敏电阻的生产多数采用银浆烧结、电镀或丝网印刷等工艺完成电极的制备，但这些方式逐渐暴露出以下问题：
膜层附着力不稳定：
尤其在陶瓷等惰性基材表面，容易产生剥离、裂纹等失效。
镀层均匀性差：
影响元件的导电性能与电气一致性，制约良品率。
环保与排放压力大：
如电镀需要处理重金属、酸碱废液，不利于清洁生产。
难以适配小型化趋势：
工艺控制难度大，线宽线距易失控。
以上痛点，正在倒逼电子元器件制造向高精度、环保型工艺路线转型。
为解决传统表面处理的诸多痛点，磁控溅射真空镀膜技术逐渐成为压敏电阻行业的新选择。
在真空环境下，该技术通过高能离子轰击靶材，使金属原子均匀沉积在基体表面，形成结构致密、附着力强的膜层，具备以下优势：
膜层致密、结合力强，不易脱落，适合长期工作环境；
膜厚均匀性好，重复性高，适用于大批量、高一致性生产；
干法制程更清洁，无化学液体废弃物排放，符合RoHS/REACH环保法规；
支持复杂几何结构，可满足贴片式、异形器件的导电膜覆盖要求。
如今，真空镀膜已被广泛引入高端压敏电阻、电容等电子元件的制造流程中，成为下一代表面处理工艺的重要方向。

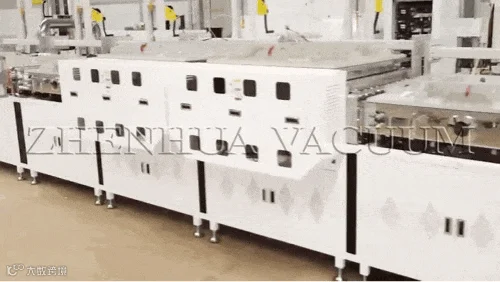

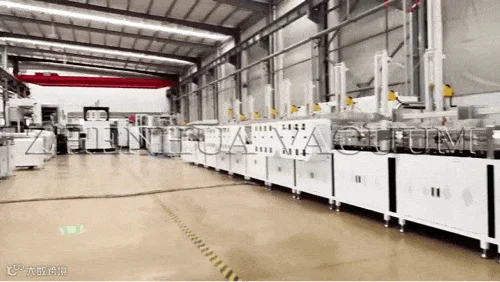

设备介绍
自动化程度高，采用工控机，控制系统实现全自动运行；远程联网维护检测，镀膜工艺监控及输出。
镀膜全自动以及配备工件架自动化运送系统。
优化的靶结构设计，靶材利用率高且溅射均匀性好。
可靠的基板离化系统，有效对产品表面进行活化，加强膜层结合力及镀膜均匀性。
应用范围：贴片电容，薄膜电阻等电子元器件产品。
压敏电阻的“战斗力”不仅取决于材料性能，更取决于其表面膜层质量。在标准不断提高、元件不断微型化的今天，选择一套成熟、高效、环保的表面处理工艺，正在成为电子制造企业提升产品可靠性和竞争力的关键路径。
真空镀膜技术，不仅是工艺升级，更是一次制造理念的重塑。
振华真空将持续围绕电子元件行业需求，优化真空镀膜装备与工艺解决方案，助力客户抢占性能与成本的双高地。
广东振华科技股份有限公司始创于1992年，是一家集研发/生产/销售/服务为一体的综合型真空镀膜设备制造商，可提供连续镀膜生产线、磁控溅射镀膜设备、磁控溅射光学镀膜设备、硬质涂层镀膜设备、电子束光学镀膜设备、卷对卷镀膜设备、电阻式蒸发镀膜设备等真空表面处理设备。产品涵盖半导体、光伏、智能汽车、锂电、氢能、光电显示、智能穿戴、工模具、刀具、珠宝首饰、高档腕表、科研实验等领域。

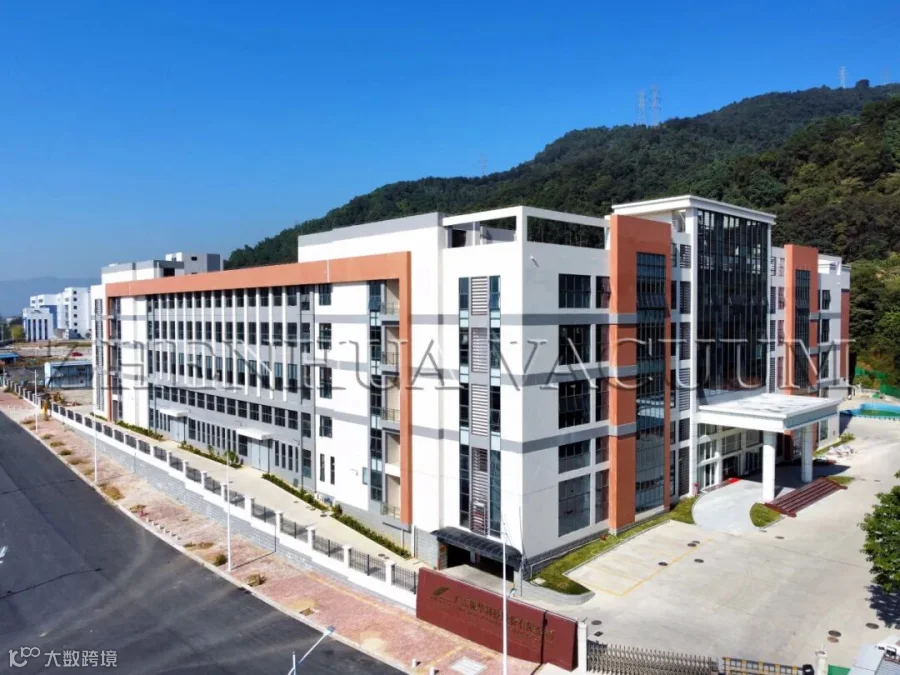

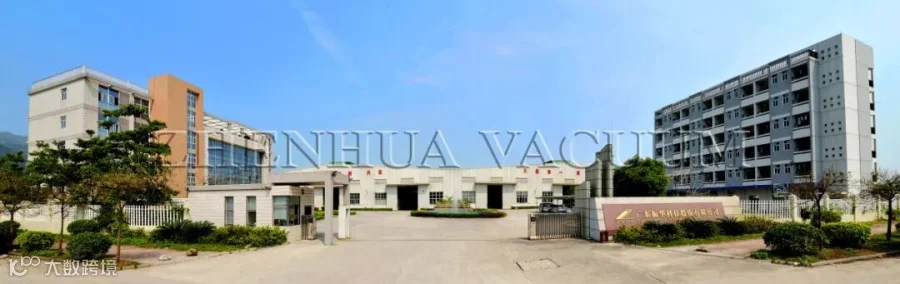

振华位于广东省肇庆市，拥有两大个生产基地，分别为北岭总部、云桂生产基地。占地面积超100亩。研发中心每年投入大量研发费用，掌握核心技术达100多项，并先后获得“高新技术企业”“ISO9001质量体系认证”、专精特新“小巨人”企业等荣誉认证。服务全球客户超过2000家，交付设备累计超过6000台。
