从PCB天线到波导结构：毫米波雷达波导天线为何走向“金属化”？

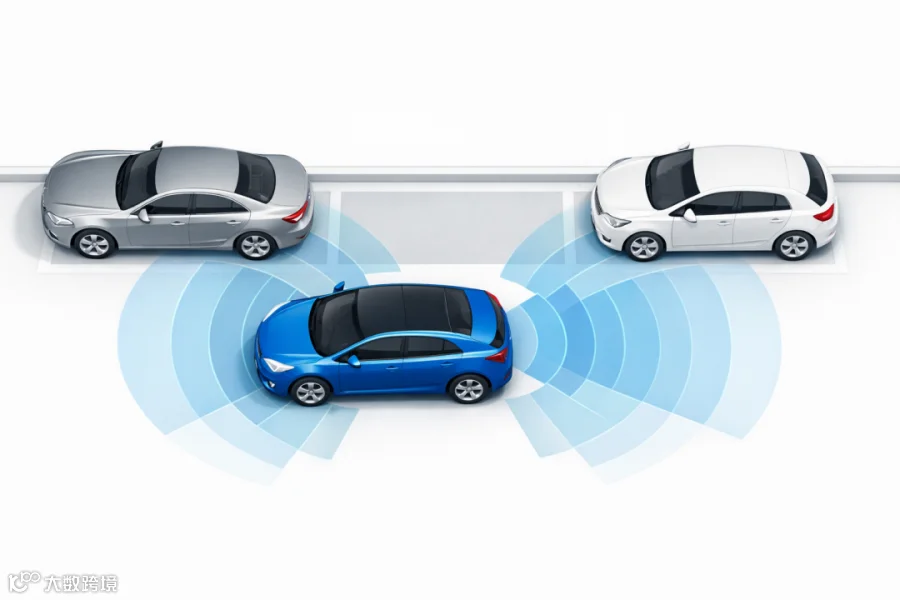

过去十多年，毫米波雷达已经从少量高端车型的辅助驾驶传感器，逐渐发展成为智能汽车的重要感知基础设施。从自适应巡航（ACC）到自动紧急制动（AEB），再到如今越来越普及的高速NOA和城市辅助驾驶，毫米波雷达在车辆环境感知体系中的地位越来越重要。

随着辅助驾驶能力不断升级，雷达系统本身也在持续演进。从早期的二维雷达，到如今能够同时提供距离、速度、角度以及高度信息的4D成像雷达，系统对探测距离、角分辨率以及目标识别能力提出了更高要求。

在这些性能升级背后，除了芯片算力和算法能力的提升，天线系统的设计同样发挥着关键作用。

例如，大陆集团推出的高分辨率成像雷达ARS540，通过高密度天线阵列设计，实现了接近 300米级的远距离探测能力，并能够同时跟踪数百个目标。国内方面，一些新一代4D毫米波雷达产品也通过大规模阵列天线和优化的波导结构，大幅提升了远距离目标识别能力，使雷达能够更早识别车辆、护栏以及静止障碍物。

这些性能提升的背后，一个明显趋势正在出现：

越来越多高性能毫米波雷达开始采用波导天线结构。

在毫米波雷达系统中，天线负责完成电磁波的发射与接收，其性能直接影响系统的探测距离、角分辨率以及信号质量。

在早期毫米波雷达产品中，最常见的方案是 PCB微带天线。这种天线可以直接在电路板上加工制造，结构简单、成本较低，同时也非常适合规模化生产，因此在早期ADAS雷达中被广泛采用。

然而，随着雷达频率逐渐提升到 77GHz甚至更高频段，PCB天线的局限开始逐渐显现。由于PCB材料本身属于介质材料，在毫米波频段会产生一定的介质损耗，从而导致信号能量衰减。同时，在天线效率和波束控制能力方面，微带天线也存在一定限制。

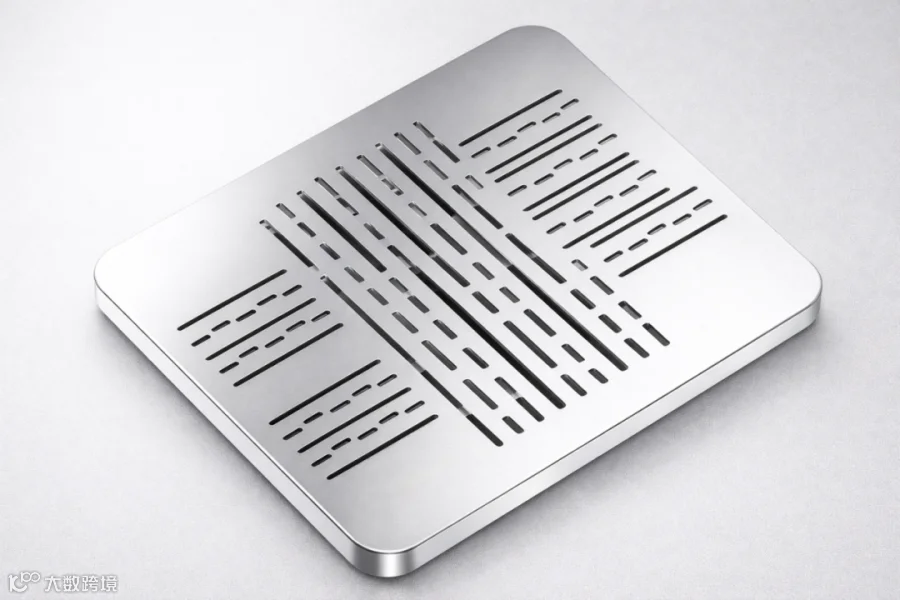

相比之下，波导天线（Waveguide Antenna）通过金属结构引导电磁波传播，能够显著降低传播损耗，并获得更高的辐射效率。因此，在追求更远探测距离和更高角分辨率的毫米波雷达系统中，波导天线逐渐成为一种重要的技术路线。

不过，当行业开始广泛采用波导天线时，一个新的问题也随之出现——制造难度。

如果波导结构尺寸出现偏差，或者内部金属表面粗糙度过大，就可能影响电磁波传播特性。

例如在车载毫米波雷达中，如果波导腔体精度不足，可能会导致天线增益下降、波束方向偏移甚至信号损耗增加，从而影响雷达的探测距离和目标识别能力。

因此，传统波导天线通常采用 CNC精密加工 或 金属铣削的方式制造。这种方式能够保证较好的电磁性能，因此长期以来被广泛应用于雷达和通信设备中。

但随着毫米波雷达逐渐进入规模化应用阶段，这种制造方式的局限也逐渐显现。例如，毫米波结构尺寸通常只有几毫米，而内部公差往往需要控制在几十微米范围内，这对加工设备和工艺提出了非常高的要求。

此外，机械加工更适合小批量生产。如果用于大规模量产，例如车载雷达或消费级传感器，制造成本和生产效率都会成为明显限制。

在这种背景下，行业开始寻找一种既能保持波导性能，又能适合规模化制造的解决方案。

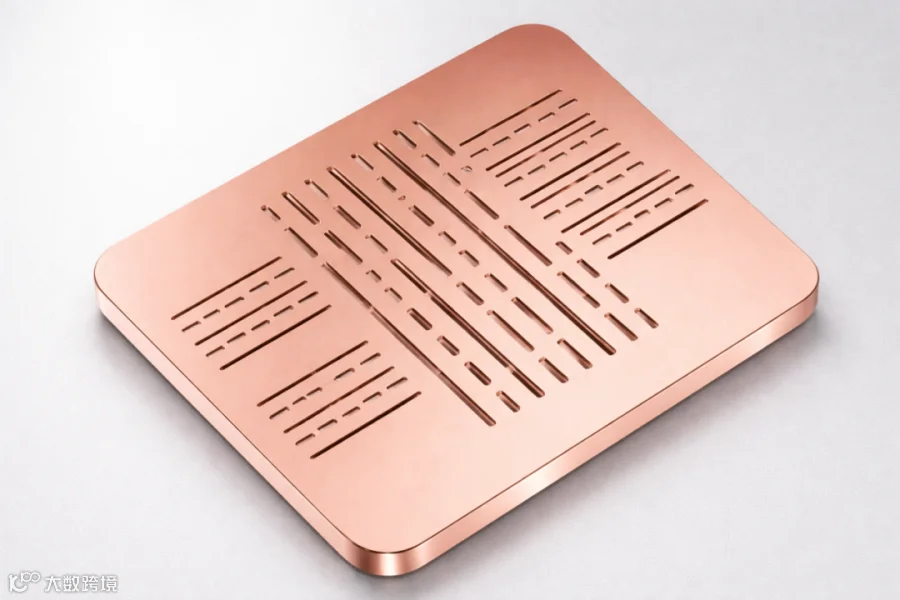

为了解决传统金属加工在成本和规模化制造方面的限制，近年来行业开始探索一种新的制造思路——波导天线金属化技术。

这种技术的核心思路是：先制造结构，再赋予结构导电能力。与传统整体金属加工不同，金属化波导天线通常采用“结构成型 + 表面金属沉积”的方式实现。

在具体制造流程中，首先通过注塑成型、模压成型或3D打印等方式制造波导腔体结构。由于主体材料通常是工程塑料或高分子材料，因此结构制造过程更加灵活，也更适合批量生产。

结构成型完成后，需要进行表面预处理，包括清洗、粗化或化学活化等步骤，以增强金属层在材料表面的附着能力。

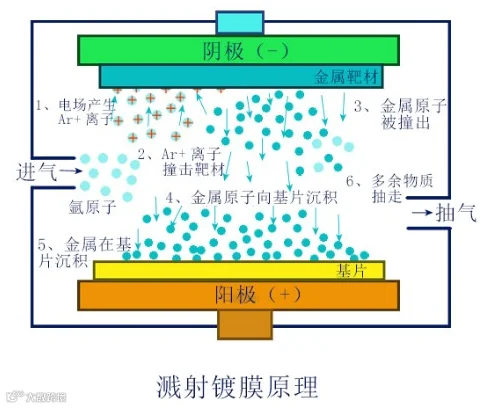

随后，通过PVD、电镀或化学镀等工艺在结构表面沉积一层连续的金属导电层，例如铜、镍或银。这层金属层可以形成完整的导电波导结构，使电磁波能够在内部低损耗传播。

在部分关键区域，例如天线辐射口或连接位置，还可能需要进行进一步的镀层优化或精细加工，以保证最终天线结构的电磁性能。

通过这种“结构+金属层”的制造方式，就可以在保持波导天线高性能的同时，实现更加灵活和高效的生产。

相比传统整体金属加工波导，这种方式具有多方面优势。例如，注塑结构可以快速批量制造，大幅降低生产成本；塑料结构重量更轻，也更有利于车载设备的轻量化设计。同时，通过注塑或3D打印还可以实现更加复杂的三维结构，使得大规模阵列天线设计更加灵活。

正因为能够同时兼顾电磁性能、制造效率和成本控制，金属化波导天线正在成为越来越多毫米波雷达产品的重要选择。

可根据客户需求灵活定制设备与工艺，整合多种镀膜技术，并严格保障专利及技术安全。

随着智能驾驶和智能感知技术不断发展，毫米波雷达对性能的要求正在持续提高。

在这一过程中，天线技术的重要性也越来越突出。从早期的PCB微带天线，到性能更强的波导天线，再到如今逐渐兴起的金属化波导结构，毫米波雷达的天线制造方式正在不断演进。

通过将结构制造与导电功能分离，金属化波导天线在保持电磁性能的同时，实现了更高的生产效率，也为复杂阵列雷达设计提供了更大的灵活性。

随着材料技术和制造工艺不断进步，这种兼顾性能与规模化生产能力的技术路线，很可能会在未来的毫米波雷达系统中发挥越来越重要的作用。

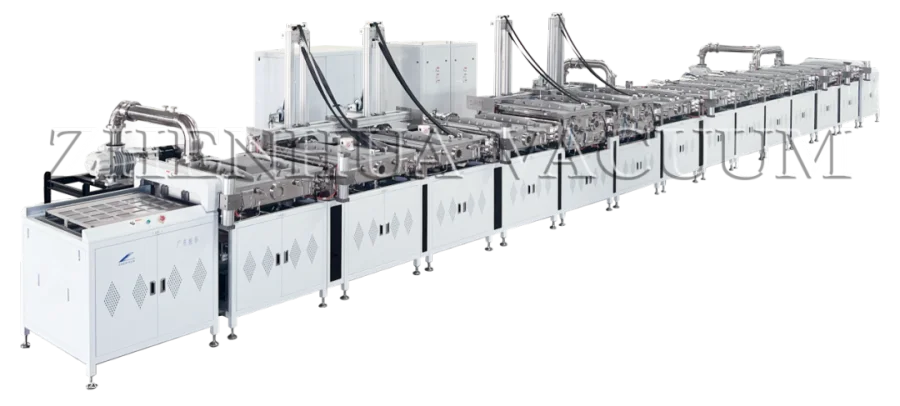

广东振华科技股份有限公司始创于1992年，是一家集研发/生产/销售/服务为一体的综合型真空镀膜设备制造商，可提供连续镀膜生产线、磁控溅射镀膜设备、磁控溅射光学镀膜设备、硬质涂层镀膜设备、电子束光学镀膜设备、卷对卷镀膜设备、电阻式蒸发镀膜设备等真空表面处理设备。产品涵盖半导体、光伏、智能汽车、锂电、氢能、光电显示、智能穿戴、工模具、刀具、珠宝首饰、高档腕表、科研实验等领域。

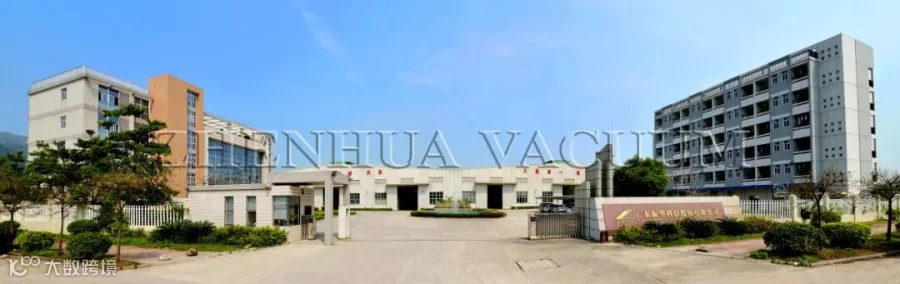

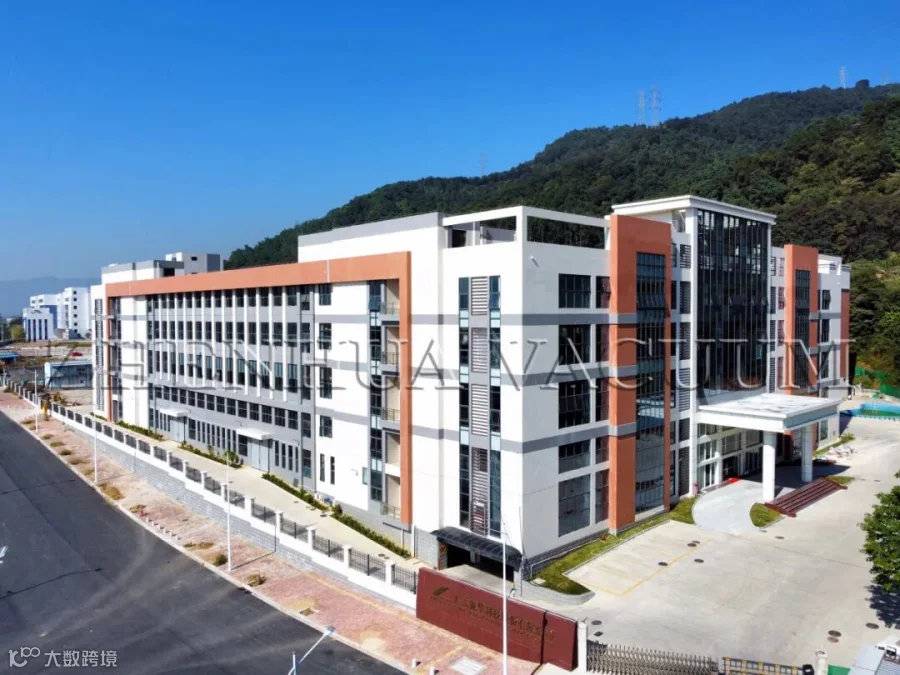

振华位于广东省肇庆市，拥有两大个生产基地，分别为北岭总部、云桂生产基地。占地面积超100亩。研发中心每年投入大量研发费用，掌握核心技术达100多项，并先后获得“高新技术企业”“ISO9001质量体系认证”、专精特新“小巨人”企业等荣誉认证。服务全球客户超过2000家，交付设备累计超过6000台。
