1、我国部分常用国家标准、行业标准及专业标准代号
代 号 |
意 义 |
GB GB/T GBn GJB GBJ |
国家强制性标准 国家推荐性标准 国家内部标准 国家军用标准 国家工程建设标准 |
/T DL JB SJ YD CSBTS/TC |
行业强制性标准 行业推荐性标准 电力行业标准 机械行业标准（包含机械、电工、仪器仪表等） 电子行业标准 邮电部标准 全国电线电缆标准技术委员会标准 |
2、我国部分常用国家标准、行业标准及专业标准代号
代号 |
意 义 |
代号 |
意 义 |
ISO |
国际标准 |
IS |
印度标准 |
ISO/DIS |
国际标准草案 |
ISIRI |
伊朗标准与工业研究所标准 |
ANSI |
美国国家标准 |
JIS |
日本工业标准 |
AISI |
美国钢铁学会标准 |
KS |
韩国工业标准 |
ASME |
美国机械工程师协会标准 |
MS |
马来西亚标准 |
ASTM |
美国材料与试验协会标准 |
NB |
巴西标准 |
BHMA |
美国建筑小五金制造商协会标准 |
NBN |
比利时标准 |
FS |
美国联邦规格与标准 |
NCh |
智利标准 |
MIL |
美国军用标准与规格 |
NEN |
荷兰标准 |
SAE |
美国机动工程师协会标准 |
NF |
法国标准 |
UL |
美国保险业者研究所标准 |
ISO/R |
国际标准化组织推荐标准 |
AS |
澳大利亚标准 |
IEC |
国际电工委员会 |
BS |
英国标准 |
NI |
印度尼西亚标准 |
CSA |
加拿大标准 |
NOM |
墨西哥官方标准 |
DIN |
德国标准 |
NP |
葡萄牙标准 |
DS |
丹麦标准 |
NS |
挪威标准 |
ELOT |
希腊标准 |
NSO |
尼日利亚标准 |
ES |
埃及标准 |
NZS |
新西兰标准 |
IRAM |
阿根廷标准 |
ONORM |
奥地利标准 |
I.S. |
爱尔兰标准 |
PN |
波兰标准 |
SABS |
南非标准规格 |
PS |
巴基斯坦标准 |
SFS |
芬兰标准协会标准 |
PS |
菲律宾标准 |
SI |
以色列标准 |
PTS |
菲律宾贸易标准 |
SIS |
瑞典标准 |
STAS |
罗马尼亚标准 |
SLS |
斯里兰卡标准 |
TCYN |
越南标准 |
SNS |
叙利亚标准 |
TIS |
泰国标准 |
SN |
瑞士标准 |
TS |
土耳其标准 |
SOI |
伊朗标准 |
UNE |
西班牙标准 |
S.S. |
新加坡标准 |
UNI |
意大利标准 |
ROCT |
独联体国家标准 |
ROCTP |
独联体国家标准 |
3、字母符号及其表示意义
字母 |
表 示 意 义 |
A |
（聚）氨（酯）、安（装）、铝塑料护层 |
B |
扁、半、编（织）、泵、布、（聚）苯（乙烯）、玻（璃纤维）、补、平（平行）（即扁的） |
C |
车、醇、采（掘机）、瓷、重（型）、船用、（蓄电）池、磁、充、偿（黄蜡）绸、醋（酸薄膜）、自承式 |
D |
带、（不）滴流、灯、电、（冷）冻、丁（基橡皮）、镀、防老剂 |
E |
二（层）、野（外）、对称（结构代号） |
F |
（聚四）氟（乙烯）、分相、非（燃性）、飞（机）、泡沫聚乙烯（YF） |
G |
钢、沟、硅、改（性漆）、管、高（压） |
H |
合（金）、环（氧漆）、焊、花、通信电缆（用途代号）、H（型）、分相屏蔽结构代号 |
J |
绞、加（强）、加（厚）、锯、局（用）、交联 |
K |
（真）空、卡（普隆）、控制、铠装、空心 |
L |
铝、炉、腊（克）、沥（青）、防（雷）、磷 |
M |
棉（纱）、麻、母（线）、帽、膜 |
N |
黏（性）、泥（碳）、阻（尼）、尼（龙） |
O |
同轴（结构代号） |
P |
排、屏（蔽）、配（线）、信号电缆（用途代号） |
Q |
牵（引）、漆、铅、轻（型）、气、汽（车）、（高）强度（聚乙烯醇缩醛） |
R |
软、人（造）、日用、热（化） |
S |
刷、丝、射（频）、双、塑（钢护层） |
T |
铜、锑、特、通、电梯、探 |
U |
矿（石棉）、矿用 |
V |
V（聚氯乙烯） |
W |
物（理）、皱纹护套、无（磁性）、温 |
X |
橡（力缆）、聚酰胺、橡（绝缘） |
Y |
硬、圆、油、氧、耐（油）、移动、聚乙烯、（电）压 |
Z |
（聚）脂、纸、电钻、中型、综（合） |

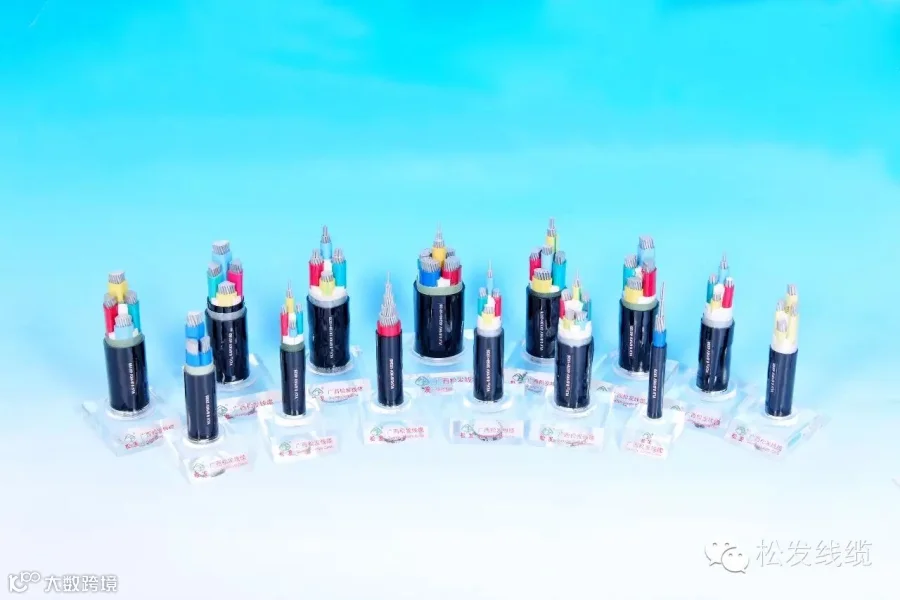

4、电缆护层型号及其表示意义
型号 |
名 称 |
适用对象 |
02 |
聚氯乙烯护层 |
铝套、铅套、皱纹铝套、皱纹钢套防护 |
03 |
聚乙烯护层 |
铝套、铅套、皱纹铝套、皱纹钢套防护 |
20 |
裸钢带铠装 |
铅套承受压力防护 |
21 |
钢带铠装纤维外被 |
铅套承受压力防腐 |
22 |
钢带铠装聚氯乙烯护层 |
铝套、铅套、皱纹铝套、非金属套承受压力防腐 |
23 |
钢带铠装聚乙烯护层 |
铝套、铅套、皱纹铝套、非金属套承受压力防腐 |
30 |
裸细钢丝铠装 |
金属套和非金属套承受拉力 |
31 |
细圆钢丝铠装纤维外被 |
铅套防腐承受拉力 |
32 |
细圆钢丝铠装聚氯乙烯护层 |
金属套和非金属套承受拉力防护 |
33 |
细圆钢丝铠装聚乙烯护层 |
金属套和非金属套承受拉力防护 |
40 |
裸粗圆钢丝铠装 |
金属套和非金属套承受拉力防护 |
41 |
粗圆钢丝铠装纤维外被 |
金属套和非金属套承受拉力防护 |
42 |
粗圆钢丝铠装聚氯乙烯护层 |
金属套和非金属套承受拉力防护 |
43 |
粗圆钢丝铠装聚乙烯护层 |
金属套和非金属套承受拉力防护 |
102 |
铜带径向加强聚氯乙烯护层 |
金属套和非金属套要求非磁承受压力保护 |
103 |
铜带径向加强聚乙烯护层 |
金属套和非金属套要求非磁承受压力保护 |
202 |
不锈钢带径向加强聚氯乙烯护层 |
金属套和非金属套要求非磁承受压力保护及防腐 |
203 |
不锈钢带径向加强聚乙烯护层 |
金属套和非金属套要求非磁承受压力保护及防腐 |
141 |
铜带径向加强粗钢丝铠装纤维外被层 |
金属套和非金属套要求非磁承受压力保护及防腐 |
241 |
不锈钢带径向加强粗钢丝铠装纤维外被层 |
金属套和非金属套要求非磁承受压力保护及防腐 |
441 |
双粗圆钢丝铠装纤维外被 |
金属套和非金属套要求非磁承受压力保护及防腐 |
2441 |
钢带径向加强双粗圆钢丝铠装纤维外被 |
金属套和非金属套要求非磁承受压力保护及防腐 |
5、常用线缆结构计算
（1）圆单线：
圆单线为不包覆其他金属层的单根圆形导线。
（2）圆单线的面积
SS = (π/4) d2（mm²）
（3）圆单线周长L
L = πd (mm)
（4）圆单线的重量
W = (π/4) d2 ρ= Sρ（kg/km）公式中：ρ —— 材料密度（g/cm³）
（5）常用圆单线重量
所用材料 |
材料密度（g/cm3） |
重量（kg/km） |
铝及铝合金 |
2.7 |
2.121d2 |
铜 |
8.89 |
6.928 d2 |
钢（铁） |
7.8 |
6.126 d2 |
（6）扁线：
扁线用于电磁线类的矩形导电线芯和电缆铠装等。
S = ab — [4r2—πr²]
= ab — 0.858 r2 (mm²)
【注：a——厚度（mm）；b——宽度（mm）；r——圆角半径（mm）。】
（7）扁线的周长L
L = 2（a + b）— （8r — 2πr）
（8）扁线尺寸偏差
扁线窄边a的尺寸偏差
标称尺寸a(mm) |
偏差(mm) |
a≤3.15 3.15< a≤6.30 6.30< a≤7.10 |
±0.03 ±0.05 ±0.07 |
扁线宽边b的尺寸偏差
标称尺寸b(mm) |
偏差(mm) |
b≤3.15 3.15<b≤6.30 6.30< b≤12.50 12.50< b≤16.00 |
±0.03 ±0.05 ±0.07 ±0.09 |
扁线圆角半径尺寸偏差范围
标称尺寸a(mm) |
圆角半径r(mm) |
|
标 称 |
偏差（%） |
|
a≤1.00 1.00<a≤1.60 1.60<a≤2.44 2.44< a≤3.55 3.55< a≤6.00 6.00< a≤7.10 |
a/2 0.5 0.65 0.80 1.00 1.20 |
±25 |
（9）1～5根单线组成的中心层外径Do
单线根数Zo |
外径Do(mm) |
外径比Mo(Do/d) |
1 |
Do = d |
1 |
2 |
Do = 2d |
2 |
3 |
Do = 2.154d |
2.154 |
4 |
Do = 2.414d |
2.414 |
5 |
Do = 2.7d |
2.7 |
（10）普通绞线截面积S及重量
WS = （π/4）d2Z(mm²)
【注：d——单线直径；Z——单线总根数。】
W = SKmρ= （π/4）d2ZKmρ(kg/km)
【注：Km——绞线平均绞入系数；ρ——绞线用材料的密度（g/cm³）。】
（11）复绞线：
复绞线由多股束线或普通绞线以正规绞合制成，故外径成圆形。
（12）复绞线外径D复1当复绞线的胶线采用绞线时：
D复 =（D复/ D股）（D股/d）d=（D复/d）d = M复·d
当复绞线的胶线采用绞线时：
D复 =（D复/ D股）（D股/d）d=（D复/d）d = M复·d
当复绞线的胶线采用束线时：
D复 =（D复/ D股）（D股/d）d·k=（D复/d）d ·k = M复·d·k
【注：D复/ D股—复绞线外径与股线外径之比：D复/d—股线外径与单线直径之比；d——单线直径；M复——D复/d；K——束线调整系数。】
（13）复绞线填充系统η复
η复 =η1η2×100（%）
【注：η1η2——分别为股线绞合和复绞时的填充系数（%）。】
（14）复绞线重量W复
W复 =W股 Z股 K复 （kg/km）
【式中：W股 ——复绞中的股数；K复 ——复绞的绞入系数。】
（15）空心线芯：
一般用于高压电缆导电线芯，内通绝缘体（如充油电缆的绝缘油）。
单圆线构成空心线芯的外径及重量
外径D按下式计算：
D = D支 + 2nd +2t （mm）
【注：D支——内撑螺旋管外径（mm）；n——铜单线的绞制层数；d——铜单线直径（mm）；t——屏蔽层厚度（mm）。】
重量W按下式计算：
W = W支+W铜+W屏（kg/km）W铜 =（π/4）d2ZKmρ（kg/km）
【注：W支 ——内撑螺旋管重量；W铜 ——铜线重量；W屏 ——屏蔽层重量。】
（16）Z或弓形单线空心线芯的外径及重量外径D按下式计算：
D = Do + 2t = Do + 2(t1 + t2) (mm)
【注：Do——型线绞合后的孔径（mm）；t——型线绞合后的总厚度；t1——Z形线厚度（mm）；t2——弓形线厚度（mm）；】

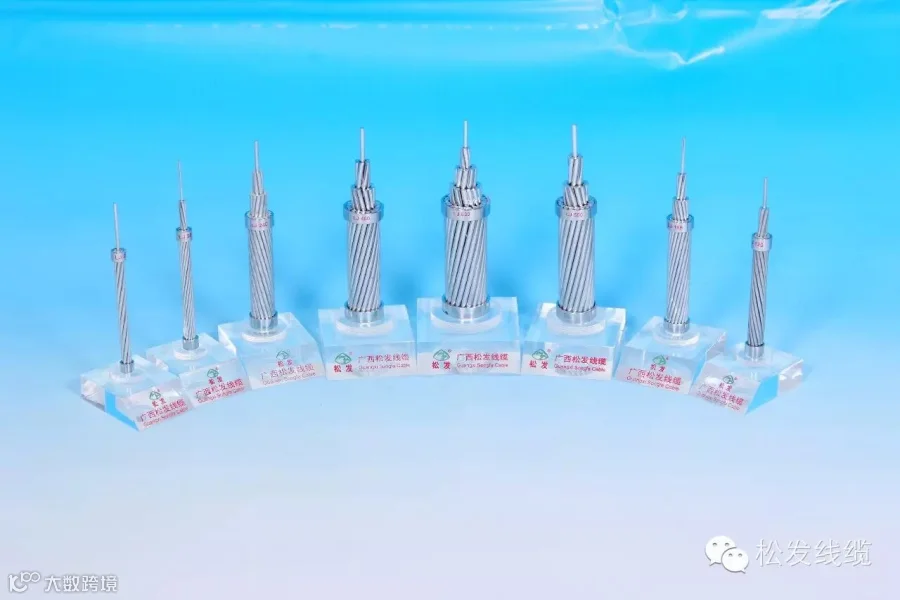

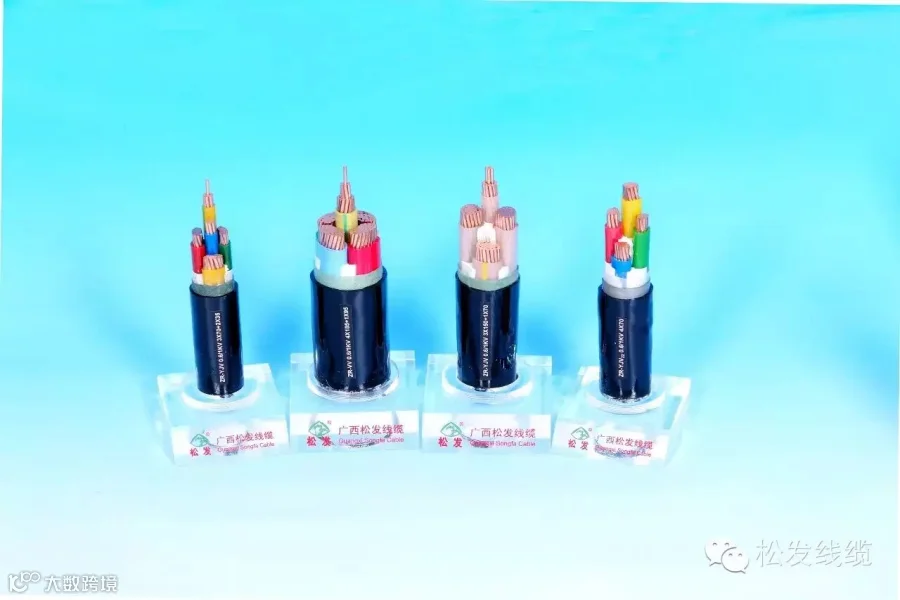

（17）压缩绞线及紧压线芯：
架空线用压缩绞线和电缆导电线芯用圆形紧压线芯，其结构、绞合和紧合工艺及截面形状完全相同。它们的外径都小于普通绞线。
（18）压缩绞线与紧压线芯的截面积S
S = (π/4) d2 Z (1/μ) （mm²）
【注：d——单线直径；z——单线根数；μ——紧压时单线延伸系数，取以下的经验值：截面为25～70mm²，μ=1.05；95～120mm²，μ=1.035；截面≥150mm²，μ=1.04。】
（19）压缩绞线及紧压线芯的重量
WS = (π/4)d2 Z (1/μ) Kmρ （kg/km）
【注：Km——平均绞入系数；ρ——材料密度（g/cm³）如果绞线是由不同直径的单线构成，则计算时应对d2 Z的乘积，分别进行计算。】
（20）实体绝缘层：
这是一种常见的绝缘层，它包括挤包或纵包橡皮绝缘、挤包或涂覆 的塑料绝缘和漆膜等。
（21）圆形单根线芯绝缘层：
这是最简单的绝缘层形式，这种形式主要用于一般绝缘电线、漆包圆线、通信电线电缆、信号及控制电缆等。
绝缘层外径D：
D = d + 2t （mm）
【注：d —— 导体直径（mm）；t —— 绝缘层厚度（mm）。】
绝缘层截面积S：
S = π（d + t）t (mm²)
绝缘层重量W：
W =π（d + t）tρ （kg/km）
【注：W——固体漆膜重量（kg/km）；ω——固体含量（%）聚乙烯0.92-0.95，聚氯乙烯 1.35-1.4。】
（22）钢带铠装后的外径及材料重量
D = D1 + 4t — 1 （mm）W =π（D1 + 2t — 1）2tρk (kg/km)
【注：D1——钢带铠装前半制品外径（mm）；t——钢带厚度（mm）；ρ——钢带密度（g/cm³）；k——钢带间隙系数。】
