路上各种各样的杆塔，
可你知道他们是什么杆什么塔吗？
这么一问，
85%的人立马懵圈
这也不怪大家，讲真，
即便是电力系统工作，
都不一定认识，
今天就带大家来认一认杆塔。
常见杆塔的无非就是几种，
而且有不同的分类。
所以，我们今天的内容就是字形塔和象形塔！

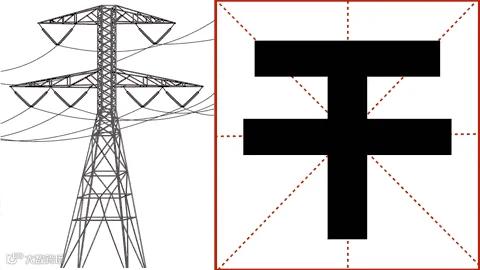

1. 干字形塔
“干”字塔，形似汉字“干”而得名，是直流和交流输电线路都常见的塔型。多为直线塔，也是≥220 kV输电线路常见的耐张&转角塔。

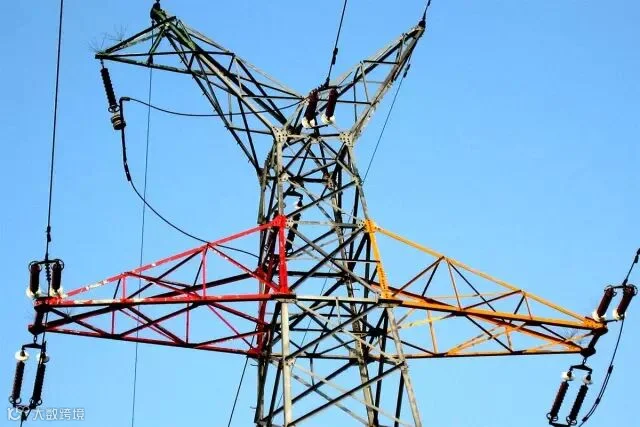

2. 上字形塔
杆塔上只架设一根架空地线，导线呈不对称三角形布置，其外形呈“上”字形。适用于轻雷及轻冰地区导线截面较小的线路，常用于110 kV及以下电压等级的电力线路。
3. 门字形塔
顾名思义，用两个柱体来支持导线及架空地线的杆塔，就像一个大大的“门”字。这种杆塔适用性比较大，带拉线时更有很好的经济性，常用于双架空地线及导线呈水平排列的情况，一般用于≥220 kV的线路，可采用打拉线来提高杆塔的稳定性，柱体有时还带一定坡度。

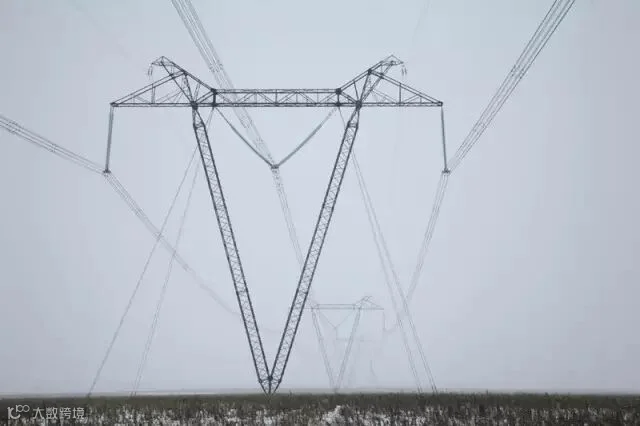

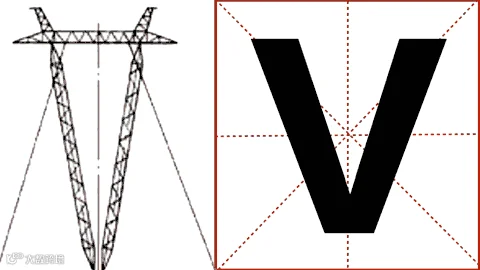

4. V字形塔
拉线V型塔，门型塔的特例，形似“V”，自带“大V认证”，所以在旷野很好辨认。它施工方便，耗钢量低于其它拉线门型塔，但占地较大，在河网及大面积机耕地区使用受到一定限制。常用于500 kV的线路，在220 kV中也有少量使用。
5. T字形塔
铁塔呈“T”型，下面吊着两回输电线路，一边正极，一边负极，是直流输电的主力杆塔，仔细看铁塔上面还有两个小“角”，一边也各一条地线，江湖人称“避雷线”。
说完字形塔，下面的主题就是象形塔

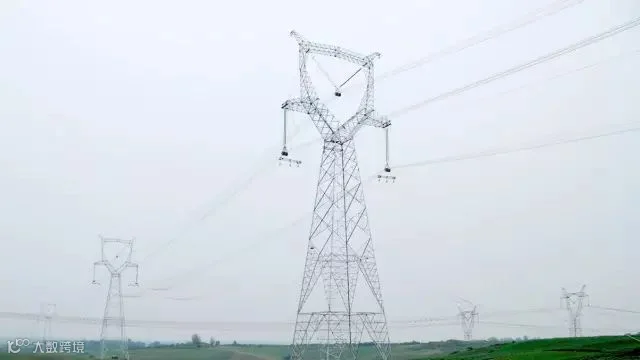

1酒杯型塔
塔上架设两根架空地线，导线排列在一个水平面上，塔形呈酒杯状。
看到这里，有小伙伴就会说了：“这哪点像个酒杯了，逗我呢，差评差评！”

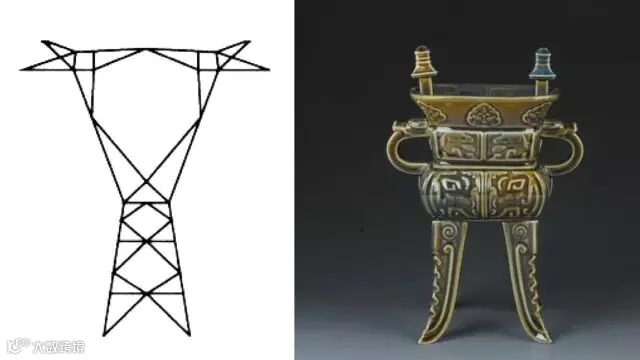

其实正确的抽象方式是酱紫哒
它通常是220 kV及以上电压等级输电线路的常用塔型，有良好的施工运行经验，特别适用于重冰区或多雷区。

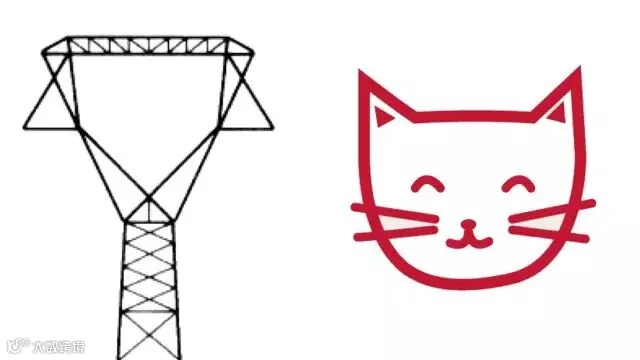

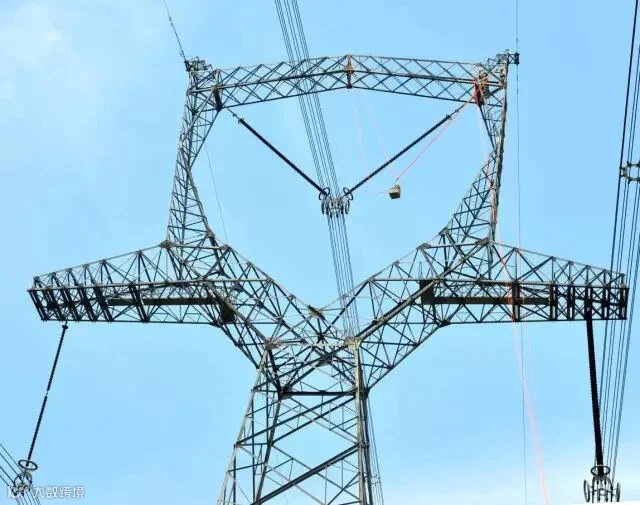

2猫头型
猫头型塔，高压输电直线塔的一种，塔上架设两根架空地线，导线呈等腰三角形布置，塔型呈猫头状。
话说这货在抽象派里算得上是写实系的啦，请大家包涵我这放荡不羁的画风。
再上一个高清特写
它也是110千伏及以上电压等级送电线路的常用塔型。它的优点在于能够有效节省线路走廊。
3羊角塔
羊角塔是输电铁塔的一种，由其形象像羊角而得名。一般用于耐张塔。
至于羊角嘛，见图
大家将就着看吧，不要嫌弃了，这真的是我能找到最像的对比图啦！

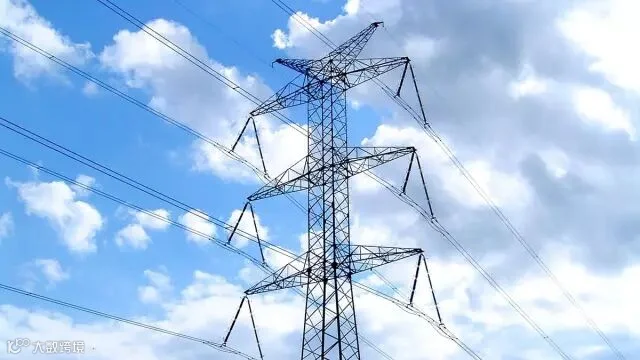

4鼓型塔
这货简直是抽象派的集大成者，要从名字要联想到形状基本只能靠脑补，路上遇见基本靠蒙…
鼓鼓型塔是双回路输电线路的常用塔型，铁塔左右各三根导线，分别构成一回三相交流线路。一回线路的三根导线均呈上中下排列，其中中间导线较上、下两根导线而言向外突出，使得六根导线构成的轮廓与突出的鼓身相似，因而得名鼓型塔。
简单的说就是，导线悬挂点围成的外形轮廓呈鼓形布置得名。
（可这货哪点看着像个鼓啊？！）

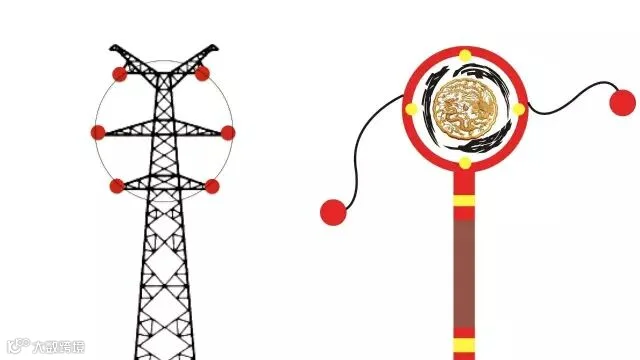

这样看是不是就好多了
适用于覆冰较重地区，可避免导线脱冰跳跃时发生碰线闪络事故。
