电缆分类与结构全解析
按结构特征分类
01

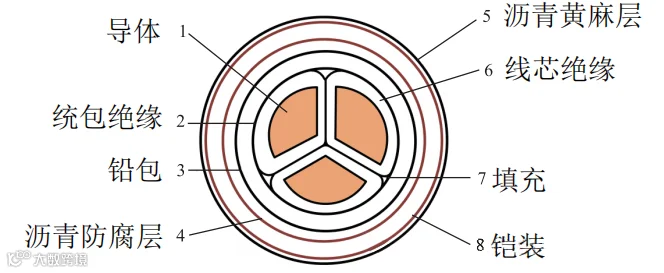

统包型
绝缘线芯成缆后，外面包有统包绝缘，并置于同一内护套内。其结构简单，制造方便，适用于一般用途。
02
分相型
主要用于10~35kV的油纸绝缘及塑料绝缘电缆。

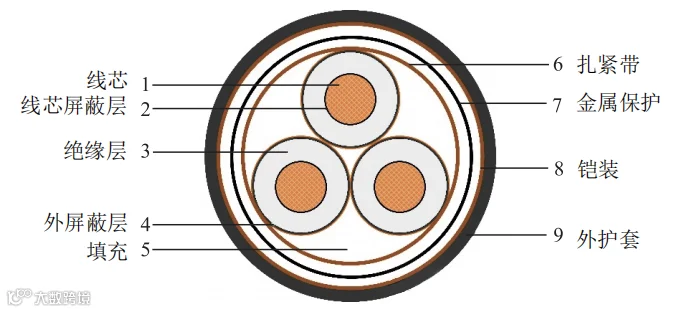

（1） 分相屏蔽型
在三根屏蔽线芯成缆后统包以公共的金属护套。

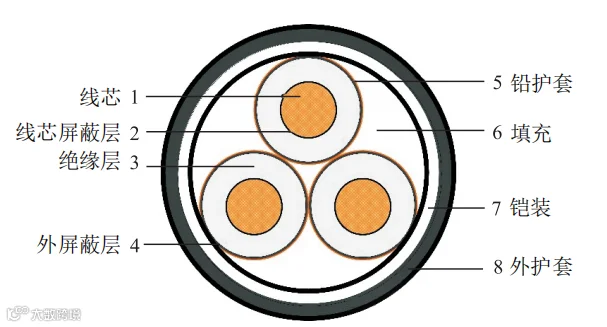

（2） 分相铅（或铝）包型
在每一根绝缘线芯上单独地挤压以铅（或铝）护套，三根铅（或铝）包线芯成缆后再统包公共的护套。
03

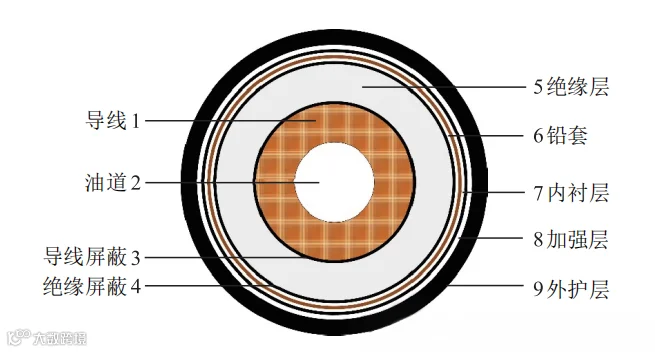

自容型
护套内有压力的电缆。
（1） 自容式充气电缆
通过在电缆内部充入气体来提高绝缘性能。
（2） 自容式充油电缆
在电缆内部充入油，以增强绝缘和散热效果。
04

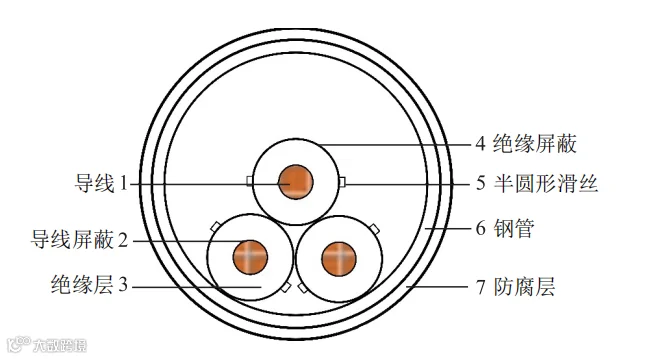

钢管型
具有钢管护套的电缆，能够提供良好的机械保护，适用于恶劣环境。
（1） 钢管充油电缆
在电缆内部充入绝缘油，用于提高绝缘性能和冷却效果。
（2） 钢管充气电缆
在电缆内部充入高压气体，用于绝缘和防护。
（3） 钢管有油压电缆
通过油压系统保持电缆内部的绝缘油压力，确保绝缘性能稳定。
（4） 钢管有气压电缆
通过气压系统保持电缆内部的高压气体压力，确保绝缘性能稳定。
05
扁平型
由三根电缆线芯组成，呈一字排开，外观呈扁平状，一般作为远距离水下及海底电缆使用，其扁平结构有利于在水下敷设和安装。
06
六要看燃烧
正规电线的绝缘层都具有一定的阻燃性。消费者可剥下电线的一段绝缘层进行点燃，离开明火后能继续燃烧的可能是劣质电线。
07
七要称重量
相同型号规格产品重量差别不大，如重量太轻，可能有质量问题。
按敷设环境分类
01
直埋电缆
直接埋在地中或沟内，并覆盖上沙土的电缆，需要具备良好的耐腐蚀性和机械强度，以适应地下环境。
02
构架电缆
敷设在沟内或隧道内的支架上的电缆，需要良好的弯曲性能和机械强度，以便在支架上固定和敷设。
03
水下电缆
敷设在湖泊、海洋和河流的电缆，需要具备良好的防水性能和抗压强度，以确保在水下长期安全运行。
按电流传输的形式分类
01
交流电缆
用于传输交流电，其结构设计需要考虑交流电的特性，如集肤效应等。
02
直流电缆
用于传输直流电，其绝缘材料和护套材料需要适应直流电的长期作用。
按电压等级分类
01
特高压电缆
用于特高压输电线路，具有极高的绝缘性能和机械强度。
02
超高压电缆
适用于超高压输电线路，能够在高电压下稳定运行。
03
高压电缆
用于高压输电线路，具有较高的绝缘等级和机械性能。
04
中压电缆
适用于中压配电线路，结构相对简单，但仍需具备良好的绝缘和机械性能。
05
低压电缆
用于低压配电线路，一般结构较为简单，绝缘层较薄。
按电缆的芯数分类
01
单芯电缆
只有一根导电线芯的电缆，适用于高电压等级的输电线路，能够有效减少电晕放电和绝缘材料的用量。
02
多芯电缆
具有两根或多根导电线芯的电缆，适用于多种电压等级和电流需求的场合，如35kV以下的配电线路。多芯电缆的绝缘层之间需要添加填料，以利于将电缆绞制成圆形，便于生产制造和施工敷设。
