在薄膜行业，双向拉伸工艺凭借 “1+1＞2” 的性能优势，成为高端薄膜生产的核心技术 —— 相比单向拉伸薄膜，双向拉伸薄膜（如 BOPET、BOPP）不仅拉伸强度提升 30%~50%，还兼具优异的光学透明度、耐温性与阻隔性，且产能效率更高，广泛用于食品包装、电子基材、光伏背板等领域。其中，BOPET 薄膜（双向拉伸聚对苯二甲酸乙二醇酯薄膜） 作为双向拉伸工艺的典型代表，其生产过程精准衔接 PET 材料特性与工艺控制。今天小玖就从原料到成品，拆解 BOPET 薄膜的完整生产流程，带大家看懂 “PET 切片如何变成高性能薄膜”。
工艺开篇：
为什么 BOPET 必须选双向拉伸？
在了解流程前，先明确一个核心问题：为何 PET 薄膜要优先选双向拉伸？
PET 本身是结晶型高分子，若采用 “直接挤出铸膜” 工艺，薄膜会因分子链无序排列，出现强度低、易变形、透光性差等问题；而单向拉伸虽能提升单方向强度，却会导致薄膜 “各向异性”—— 纵向易撕裂、横向易收缩，无法满足高端场景需求。

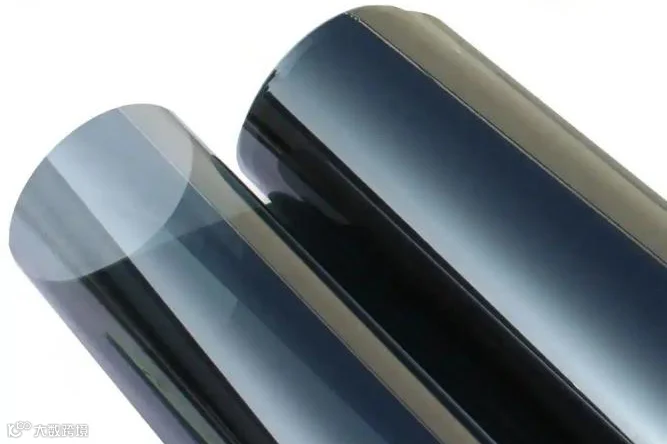

双向拉伸（纵向 + 横向依次拉伸）的核心价值，在于让 PET 分子链沿 “纵、横” 两个方向均匀取向，既解决了单向拉伸的性能短板，又通过分子链规整排列，赋予薄膜 “高强度、高透明、低收缩” 的综合优势，这也是 BOPET 能用于窗膜、手机膜、光伏背板等高端领域的关键。
分步解析：
BOPET薄膜 7 大生产环节，从原料到成品
BOPET 薄膜生产是 “精准控温 + 分子取向控制” 的系统工程，需经历 “配料 - 结晶干燥 - 熔融挤出 - 铸片 - 双向拉伸 - 牵引收卷 - 分切” 7 大核心环节，每个步骤都直接影响最终产品质量。
第一步：配料混合 —— 定制薄膜性能的 “基础配方”
BOPET 薄膜的性能，从原料配比阶段就已确定。其原料体系以PET 有光切片（基础树脂，保证薄膜基本强度与透明度）为主体，搭配功能性母料切片（按需添加，实现特定功能），二者需通过 “计量混合 - 均匀分散”，为后续工艺打下基础。
△ 核心原料选择：
有光切片：需选用特性黏度 0.60~0.65dL/g 的 PET 切片（黏度过低会导致薄膜强度不足，过高则影响熔融流动性）；
功能母料：根据薄膜用途定制，例如：隔热母粒、抗紫外线母粒等等；
抗粘连母料：添加二氧化硅（粒径 2~5μm）、硫酸钡等微粒，通过微粒在薄膜表面形成 “微观凸起”，避免收卷时薄膜粘连（若不添加，薄膜会因表面光滑度高，出现 “无法展开” 的问题）；
抗静电母料：添加炭黑、金属氧化物等，用于电子用 BOPET 薄膜（如电容膜），防止静电吸附灰尘；
遮光母料：添加钛白粉，用于包装用遮光 BOPET 薄膜。
△ 混合关键：

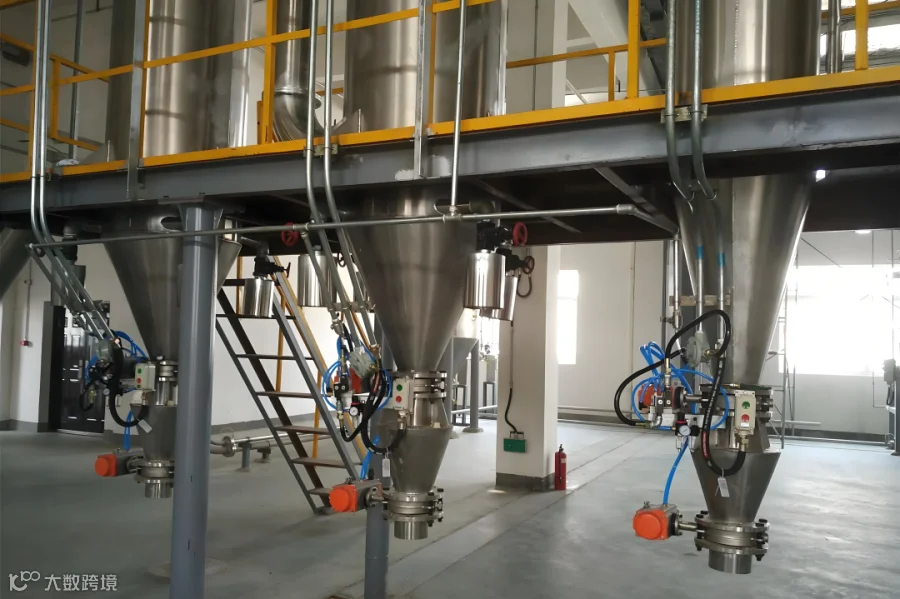

采用 “失重式计量混合机”，按预设比例（如抗粘连母料添加量 1%~3%）精准配料，混合均匀度需达到 95% 以上，避免因母料分散不均导致薄膜 “局部性能缺陷”（如斑点、透光不均）。
第二步：结晶干燥 —— 避免 PET 水解的 “关键预处理”
PET 切片具有强吸湿性（常温下吸湿率约 0.3%），若直接熔融挤出，水分会与 PET 分子链的酯基发生 “水解反应”—— 导致分子链断裂（特性黏度下降），熔体中产生气泡，最终薄膜出现针孔、脆裂等问题。因此，结晶干燥是 BOPET 生产中 “不可省略的预处理环节”。
△ 工艺设备：

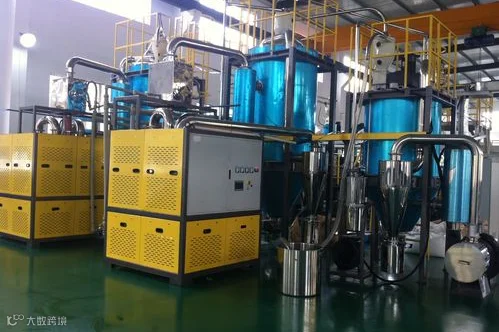

采用 “填充式结晶干燥塔 + 干空气制备系统”，干空气系统由空压机（提供压缩空气）、分子筛去湿器（除湿至露点 - 40℃以下）、加热器（加热干空气）组成，为结晶干燥提供低湿高温环境；
△ 核心参数控制：
预结晶温度：150~170℃（温度过低会导致结晶不充分，切片易粘连；过高则可能出现 “过度结晶”，影响后续熔融塑化）；
干燥时间：3.5~4h（确保切片内部水分充分扩散至表面，被干空气带走）；
干燥后含湿量：需控制在 30~50ppm（1ppm = 百万分之一，即 0.003%~0.005%），若含湿量超过 50ppm，熔融时极易产生气泡。
△ 工艺目的：
除除湿外，预结晶还能提升 PET 切片的软化点（从常温的 80℃升至 150℃以上），避免后续输送、熔融过程中切片 “粘连结块”，保证进料顺畅。
第三步：熔融挤出 —— 将固体切片变为 “可塑熔体”
经过结晶干燥的 PET 切片，需通过挤出机加热熔融，转化为 “均匀连续的熔体”，为后续铸片做准备。这一步的核心是 “保证熔体塑化均匀、无杂质、压力稳定”。
△ 挤出机选择：

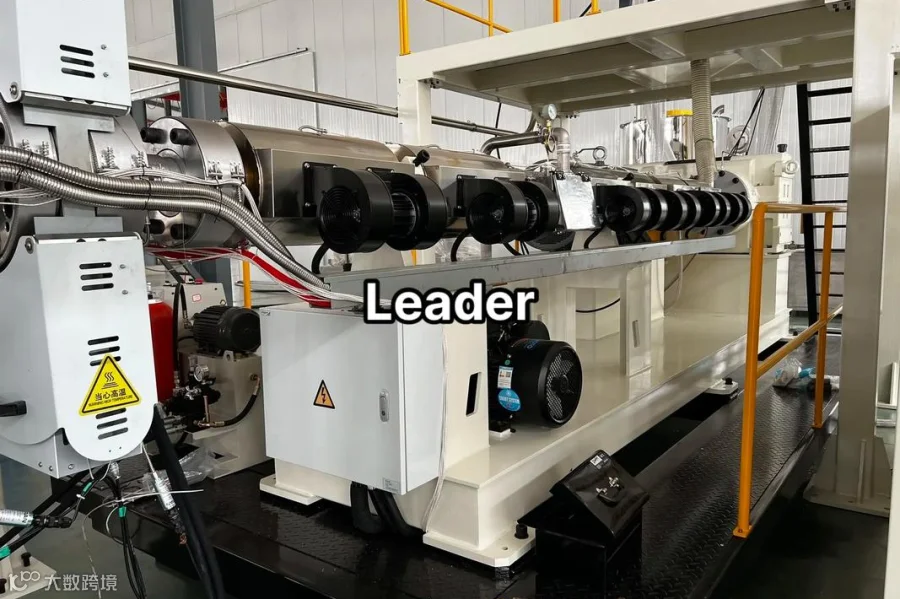

主流采用Barrier 型（屏障型）单螺杆挤出机：螺杆分为 “输送段、压缩段、屏障段、计量段”，其中屏障段能将未塑化的固体颗粒与已熔融的熔体分离，确保熔体塑化均匀度＞98%，同时通过排气段（真空度 - 0.08~-0.09MPa）排除熔体中的低聚物（PET 熔融时会产生少量低分子聚合物）与残留空气；
小产能场景（如实验室试产）可选用排气式双螺杆挤出机：通过两个螺杆的啮合剪切，提升塑化效率，且双排气口设计（配合双真空系统）能更彻底去除水分与低聚物，可省略部分预结晶干燥步骤，降低设备投资。
△ 温度控制：
螺杆各区段温度需按 “梯度升温” 设计，从进料段的 240℃逐步升至机头的 270~280℃（接近 PET 的黏流温度 Tf，确保熔体流动性），机头温度波动需控制在 ±2℃以内（温度波动过大会导致熔体黏度不稳定，影响后续铸片厚度均匀性）。
第四步：铸片流延 —— 将熔体转化为 “玻璃态厚片”
熔融后的 PET 熔体，需通过模头挤出并快速冷却，形成 “厚度均匀、无结晶的玻璃态厚片”（也叫铸片），这是后续双向拉伸的 “基础坯料”。此步骤的关键是 “控制厚片厚度均匀度 + 避免提前结晶”。
△ 模头选择：
采用衣架型模头（因流道截面像衣架而得名），其优势是能让熔体在模头内均匀分布，避免边缘与中心流速差异导致的 “厚片边缘偏厚” 问题；模头温度需与机头温度匹配，控制在 275~280℃；
△ 厚度控制：
初调：通过模头两侧的 “差动螺栓”（带加热线圈，防止熔体在螺栓处冷却凝固）调整模唇开度（一般控制在 0.8~1.2mm，最终厚片厚度约 0.1~0.2mm）；

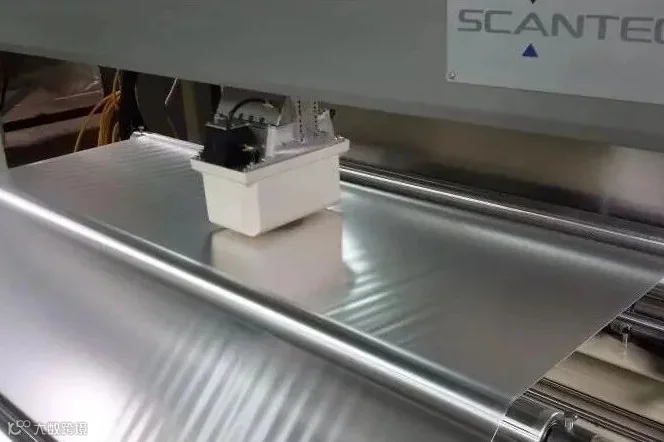

微调：在线测厚仪（如 β 射线测厚仪）实时检测厚片厚度，数据反馈至控制系统，自动调整模唇局部螺栓开度，确保厚片厚度偏差≤±3%；
△ 急冷定型：

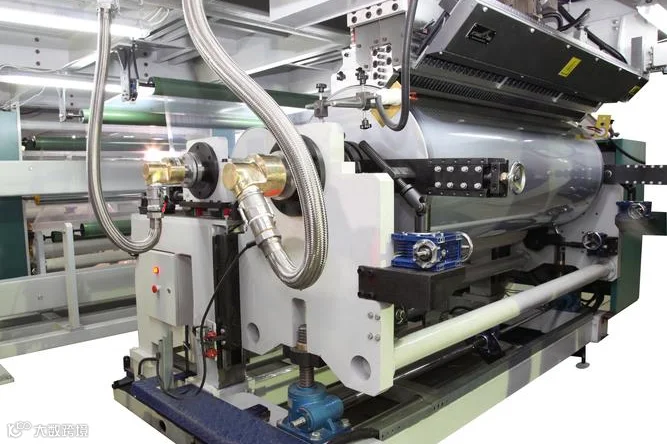

熔体从模头挤出后，需立即贴合 “急冷辊”（表面粗糙度 Ra≤0.2μm）快速冷却 —— 急冷辊内通 30℃左右的冷却水，将熔体温度从 270℃快速降至 50℃以下（低于 PET 的玻璃化温度 Tg≈70℃），使熔体固化为 “无定形玻璃态厚片”。若冷却速度过慢，PET 会提前结晶，导致后续拉伸时出现 “断裂、褶皱”；
△ 紧密贴合关键：
采用 “静电吸附装置”（由高压发生器、金属丝电极组成），通过数千伏直流电压使电极带正电、急冷辊（接地）带负电，厚片在静电感应下带负电，与急冷辊 “异极相吸”，避免急冷辊高速转动时卷入空气，确保冷却均匀（空气会形成隔热层，导致厚片局部冷却不足）。
第五步：纵向拉伸 —— 让分子链 “沿机器方向取向”
玻璃态厚片需先进行 “纵向拉伸”（沿薄膜生产方向，即机器方向 MD），通过 “加热 - 拉伸 - 定型”，让 PET 分子链沿纵向有序排列，提升薄膜纵向强度。
△ 设备组成：
纵向拉伸机由预热辊（加热厚片）、拉伸辊（实现拉伸）、冷却辊（定型）、橡胶压辊（防止打滑）及红外加热管组成；
△ 拉伸原理：
通过 “慢拉辊” 与 “快拉辊” 的速度差实现拉伸 —— 慢拉辊速度约 5~10m/min，快拉辊速度约 16~40m/min，纵拉比（快拉辊速度 / 慢拉辊速度）控制在 3.3~4 倍（纵拉比过小会导致纵向强度不足，过大则易出现拉伸断裂）；
△ 温度控制：
预热段温度需控制在 80~100℃（将厚片加热至高弹态，便于拉伸），拉伸段温度略高（100~120℃，减少拉伸阻力），冷却段温度降至 60~70℃（固定分子链取向，避免回弹）。
第六步：横向拉伸 —— 让分子链 “沿宽度方向取向”
经过纵向拉伸的薄膜，纵向强度已提升，但横向强度仍低，需通过 “横向拉伸”（沿薄膜宽度方向，即横向 TD），实现分子链 “双向取向”，平衡薄膜纵横向性能。
△ 设备组成：
横向拉伸机核心是 “链夹 - 导轨系统”，搭配烘箱（提供加热环境）、热风循环系统（确保温度均匀）、导轨宽度调节装置（控制拉伸幅度）；
△ 四阶段工艺：
预热阶段：烘箱温度 100~120℃，将纵向拉伸后的薄膜加热至高弹态，为横向拉伸做准备；
拉幅阶段：通过导轨宽度逐步扩大（从初始宽度 1~2m 扩至 4~8m），实现横向拉伸，横拉比控制在 3.5~4 倍（横拉比需与纵拉比匹配，若横拉比过小，薄膜易出现 “纵向收缩大” 问题）；
热定型阶段：温度升至 200~220℃（接近 PET 的结晶温度），让分子链在取向状态下稳定结晶，减少薄膜后续收缩率（热定型不足会导致薄膜在高温环境下收缩变形）；
冷却阶段：温度降至 60~80℃，快速固定分子链取向，避免回弹。
第七步：牵引收卷与分切 —— 将大卷薄膜 “转化为成品”
经过双向拉伸的薄膜，需通过 “牵引 - 切边 - 处理 - 收卷 - 分切”，转化为符合客户需求的成品规格。
△ 核心环节：
牵引导向：通过展平辊（消除薄膜褶皱）、张力辊（控制张力稳定，避免薄膜拉伸或起皱）将薄膜输送至后续工序；
切边处理：切除薄膜边缘的 “厚边”（约 5~10mm，双向拉伸时边缘易出现厚度不均），切下的边料可破碎后重新造粒，回收利用；
功能处理：根据需求进行 “电晕处理”（通过高压放电在薄膜表面形成极性基团，提升印刷或复合附着力，处理后表面张力需达到 38~42dyn/cm）；

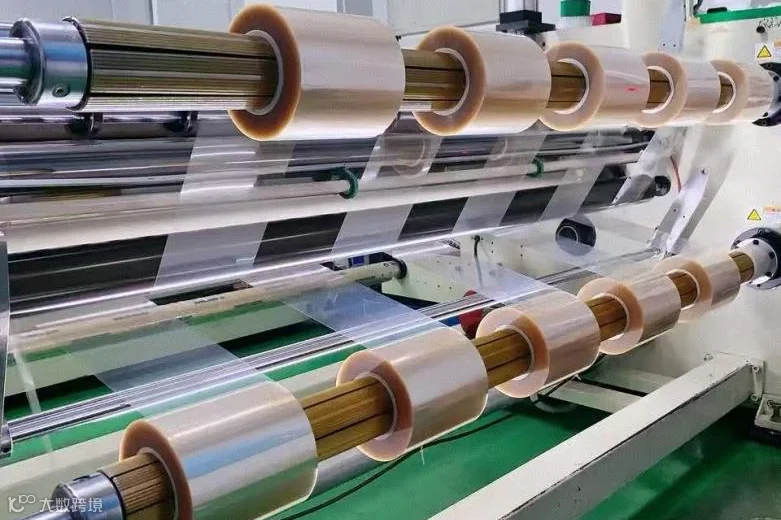

收卷分切：先将薄膜收卷为 “大母卷”（直径 1~1.5m，长度数千米），再通过分切机按客户需求分切成不同宽度（如 100mm、500mm）、不同长度的小卷，经厚度检测、外观检验（无针孔、无斑点）合格后，包装入库。
工艺痛点：
双向拉伸薄膜的 “成型难题” 与改进方向
尽管双向拉伸工艺能提升薄膜性能，但仍存在一个核心痛点：纵横向物理力学性能差异（如纵向拉伸强度 200MPa，横向 180MPa），导致薄膜存在内应力。若将此类薄膜用于 “吸塑成型”（如 PET 吸塑包装），易因内应力释放出现 “褶皱、破裂”，成品合格率仅 70%~80%。
△ 改进方向：
优化拉伸比：通过调整纵拉比（3.3 倍）与横拉比（3.8 倍）的匹配度，缩小纵横向性能差异；
分段拉伸：采用 “多点纵向拉伸”（如 2 段拉伸），减少分子链取向集中，降低内应力；
退火处理：在分切前增加 “退火烘箱”（温度 120~140℃），让薄膜内应力缓慢释放，提升成型稳定性。
结语：
BOPET 工艺的 “核心逻辑”— 控制分子取向
看懂 BOPET 薄膜生产，本质是理解 “如何通过工艺控制 PET 分子链的取向”：从结晶干燥避免分子链水解，到熔融挤出保证分子链均匀塑化，再到双向拉伸让分子链沿纵横向有序排列，每一步都是为了 “让分子链按需求排列”，最终实现薄膜的高性能。
您在 BOPET 生产中是否遇到过难题？比如厚片厚度不均、拉伸断裂、内应力过大等，欢迎在评论区分享，我们一起探讨解决方案！
