在现代材料科学的“微纳舞台”上，薄膜沉积技术是当之无愧的核心支柱——从手机芯片的纳米涂层到太阳能电池的光吸收层，从OLED屏幕的发光薄膜到硬盘读写头的磁性膜层，它以原子级的调控能力，为各类高新技术器件“量身定制”关键材料。
本文聚焦三大主流薄膜沉积技术：物理气相沉积（PVD）、化学气相沉积（CVD）和原子层沉积（ALD）。小玖将会用“原理拆解+流程解析+案例佐证”的方式，把复杂的专业知识讲清楚，同时整合经典理论与近期研究成果，既适合科研工作者梳理知识体系，也能帮工程师明确技术选型方向。
PART.
01
很多人会问：“薄膜和普通的‘薄片’有啥区别？”关键在于——薄膜通常指厚度在纳米级到1微米之间的层状材料，比头发丝（约50-100微米）细上百倍。这种极薄的结构，让薄膜拥有了块体材料（比如我们常见的金属块、玻璃片）不具备的“超能力”：
薄膜的表面积与体积比极大，表面原子占比高，化学活性和吸附能力更强；
电子在薄膜中运动受限于二维空间，会呈现特殊的电学、光学特性，比如半导体薄膜的导电性能可精准调控；
薄膜在不同方向上的性能不同，比如某些薄膜沿水平方向导电好，垂直方向绝缘，特别适合芯片布线。
这些“超能力”的根源，在于薄膜的微观结构——晶界密度、缺陷分布、应力状态等都能精准控制，让它在高功率运行、极端高温/低温等恶劣环境下的稳定性远超块体材料。比如钙钛矿太阳能电池中，薄膜电极的均匀性直接决定了光电转换效率（PCE）的高低，差之毫厘就可能让效率下降几个百分点。
要做出这么“精”的薄膜，制备环境必须苛刻——通常要在真空或可控气体氛围中进行，避免灰尘、氧气等杂质污染，确保原子级的沉积精度。
从技术分类来看，薄膜沉积主要分为物理法、化学法和混合法（如脉冲激光沉积PLD）。其中，PVD、CVD和ALD因可控性强、适用范围广，成为当前科研和工业生产的“三巨头”。
PART.
02
PVD的核心逻辑很简单，具体来说，就是先把源材料（固态或液态）变成气态原子/离子，再让这些粒子在真空环境中“飞到”基底表面，慢慢堆积成薄膜。因为全程没有化学反应，不会产生杂质副产物，所以PVD是制备高纯度薄膜的首选方案。
1、核心流程：三步完成“原子搬家”
PVD的整个过程可以拆成三个关键步骤，就像工厂里的“原料加工-运输-组装”流水线：
（1）通过加热、电子轰击或离子撞击等方式，给源材料注入能量，让它从固态/液态变成气态粒子（原子、分子或离子）；
（2）气态粒子在高真空环境（压力10-3-10-7 Pa，比太空还稀薄）中直线传播，很少与其他粒子碰撞，能精准到达基底；
（3）气态粒子到达基底表面后，失去能量并附着在上面，先形成微小的“晶核”，再慢慢长大、连接，最终形成连续的薄膜。
这些原子“搭积木”的方式有两种：如果基底和粒子“不亲近”，就会先形成一个个小颗粒再慢慢连成膜（Volmer-Weber模式）；如果“很亲近”，就会先形成一层完整的膜再往上长（Stranski-Krastanov模式），具体取决于材料特性。
2、两大关键子技术：蒸发法 vs 溅射法
根据“汽化”步骤的不同，PVD主要分为蒸发法和溅射法，两者各有擅长——蒸发法适合低熔点材料（如铝、有机材料），溅射法适合高熔点金属或化合物（如钨、陶瓷）。
（1）电子束蒸发：精准加热的“高纯度高手”

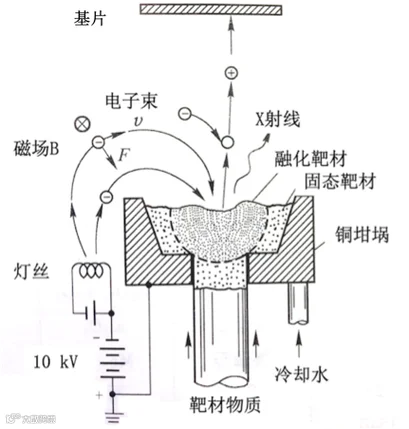

传统的蒸发法是用电阻丝加热材料，但容易让电阻丝的杂质混入薄膜。电子束蒸发就解决了这个问题——它用电子枪产生5-20keV的高能电子束，像“激光笔”一样精准轰击靶材（源材料），只加热靶材本身，不会污染薄膜。
这种技术需要在极高的真空环境（压力<10-5Pa）下进行，电子束通过电磁透镜聚焦后，能精准控制加热区域，汽化后的原子以均匀的热分布沉积在基底上，形成致密的薄膜。和电阻加热相比，电子束蒸发的优势很明显：蒸发速率可达微米/分钟级，材料利用率超过70%，薄膜纯度更是高达99.99%以上，晶体取向还能精准调控。
在光电器件领域，电子束蒸发的应用非常广泛。比如研究人员用它在氟掺杂氧化锡（FTO）基底上沉积WO3-X薄膜，通过室温（RT）和300℃退火处理调控薄膜中的氧空位浓度——氧空位越多，电子传输能力越强，最终让钙钛矿太阳能电池的PCE从12%提升到15%，光电响应（EQE）也显著增强。
（2）溅射技术：高熔点材料的“专属工匠”
对于钨、钛等熔点极高的金属，电子束蒸发很难让它汽化，这时候就需要溅射技术——用等离子体中的高能氩离子（Ar⁺，能量10-100 eV）像“子弹”一样轰击阴极靶材，把靶材原子“打”出来，这些原子再飞到阳极基底上形成薄膜。整个过程中，二次电子发射会维持等离子体的辉光放电，保证“轰击”持续进行。

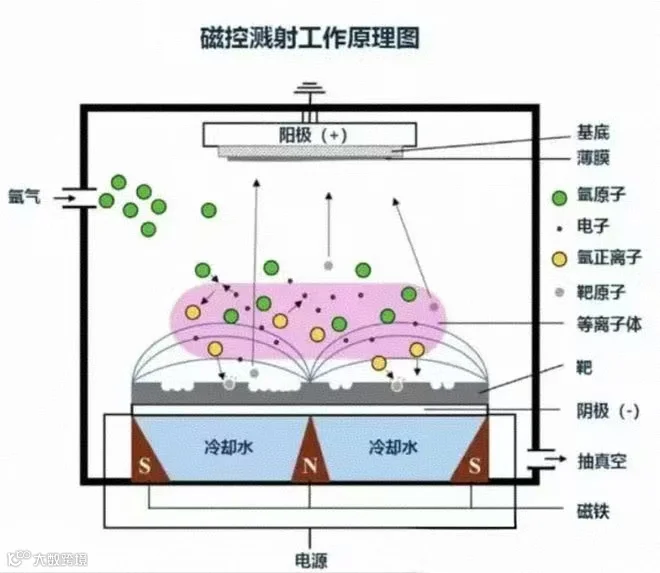

传统的直流（DC）溅射有个缺点：沉积速率慢（纳米/分钟级），还容易损伤基底。后来发展出的磁控溅射解决了这个问题——它在靶材附近加了磁场，像“陷阱”一样把电子困住，让等离子体密度提升到10¹¹-10¹³ cm⁻³，沉积速率一下子提高了10-100倍，膜层和基底的附着力也更强了。
磁控溅射在功能薄膜制备中应用极广，比如Cu₂ZnSnS₄（CZTS）太阳能电池的光吸收层。研究人员用射频（RF）磁控溅射在钠钙玻璃基底上沉积140-280 nm厚的CZTS薄膜，通过调控Cu元素的覆盖比（0.65-0.85），并在350-550°C下退火处理，最终得到了高质量的黄锡矿相薄膜——当Cu覆盖比为0.71时，薄膜的带隙刚好优化到1.5 eV（最适合吸收太阳光的波段），光吸收系数也达到了极高水平。
3、PVD的优劣势总结
薄膜纯度高、原子级的组成和厚度控制精度、膜层之间的界面很锐利（适合多层膜制备）；
需要高真空和中高温环境，设备成本不低；生长速率不算快（通常<1 μm/min）；保形性较差，没法在高深宽比的结构（比如芯片上的深孔）表面均匀成膜。
PART.
03
如果说PVD是“物理搬运”，那CVD就是“化学合成”——它让气态的前驱体在基底表面或气相中发生化学反应，直接“长”出薄膜。这种技术的核心是调控反应的速度和方向，能实现大面积均匀沉积，膜层的外延性（晶体排列整齐）和保形性都很出色，非常适合工业规模化生产。
1、基本原理：跟着化学反应“造膜”
CVD的反应过程遵循Arrhenius方程（描述温度对反应速率的影响），反应快慢和溶液的pH值、粘度，以及反应路径（是在气相中反应还是在基底表面反应）都有关系。简单来说，它的流程也分三步：
（1）把SiH₄（硅烷）、NH₃（氨气）等气态前驱体通过惰性载气送到反应腔，这些前驱体会扩散到加热的基底（300-1000°C）表面并吸附住，吸附规律符合Langmuir模型（单分子层吸附）；
（2）吸附在基底表面的前驱体发生化学反应，形成固态的薄膜“晶核”，晶核长大成膜后，反应产生的副产物会从表面解吸；
（3）用氮气等惰性载气把未反应的前驱体和副产物吹出反应腔，避免污染薄膜。
这里有个关键区别：高温下容易发生“均相反应”（前驱体在气相中就反应生成颗粒），而低温下更易发生“异相反应”（只在基底表面反应）——后者更适合制备外延膜（比如石墨烯、单晶硅膜），因为晶体能沿着基底的晶格方向生长。

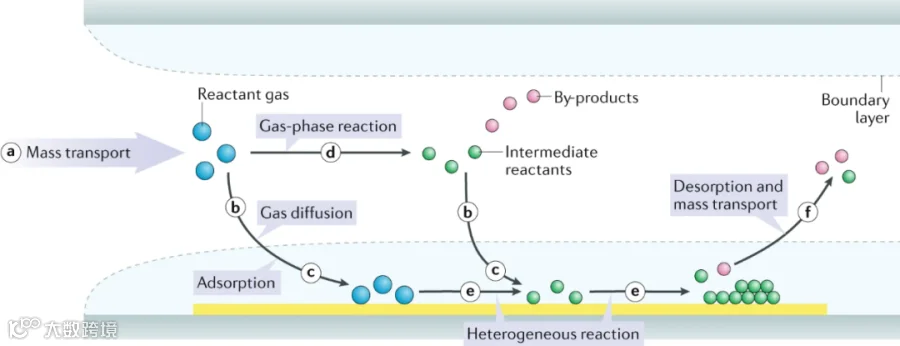

典型CVD过程各基本步骤示意图
2、关键子技术：等离子体增强CVD（PECVD
传统CVD需要300-1000°C的高温，很多热敏材料（比如聚合物、柔性基底）根本受不了。PECVD就解决了这个问题——它在反应腔里加了射频（RF，常用13.56 MHz）等离子体，用等离子体激发前驱体，产生大量高活性的自由基（比如·OH、·NH₂），这些自由基能降低反应的活化能，让反应温度降到250-350°C。
PECVD的反应在平行板电极之间进行，等离子体密度能达到10¹⁰-10¹² cm⁻³，制备的薄膜还有两个优点：一是应力可调（可以是压缩应力也可以是拉伸应力），适配不同器件的需求；二是保形性好，台阶覆盖率超过90%，能在复杂形状的基底上均匀成膜。
目前PECVD广泛用于制备介电层（比如芯片里的SiO₂绝缘膜）和光电薄膜，在光伏电池、微机电系统（MEMS）等领域是“刚需”技术。
3、CVD的优劣势总结
沉积速率快（微米/分钟级），适合大面积工业化生产；膜层质量高、重复性好；保形性比PVD强，能覆盖复杂表面；
传统CVD需要高温，PECVD虽然降温但设备更复杂；反应副产物可能腐蚀设备或污染薄膜；反应腔的尺寸会限制沉积范围，容易出现“遮蔽效应”（边角处膜层较薄）。
PART.
04
如果说PVD和CVD是“批量生产”，那ALD就是“精密定制”——它通过前驱体的脉冲输入和吹扫循环，实现原子级的逐层沉积，厚度控制精度能达到0.1-1 Å/循环（1 Å=0.1纳米）。这种技术的核心是“自限制反应”，确保每一层都长得均匀、致密，哪怕是高深宽比超过100:1的结构（比如芯片里的通孔），也能实现100%的保形覆盖。
1、核心流程：四步循环的“原子级堆叠”
ALD采用“自下而上”的生长策略，像盖房子一样一层一层堆原子，每个循环只长一层，具体分四步：
（1）先通入第一种前驱体，它会和基底表面的官能团（比如羟基 -OH）发生化学吸附，直到表面被完全覆盖（自限制特性，多余的前驱体不会再吸附）；
（2）用氮气或氩气把反应腔里多余的前驱体吹走，避免它和后续的反应物发生气相反应；
（3）通入第二种共反应物，它会和基底表面吸附的前驱体发生取代反应，形成一层薄膜，并在表面留下新的官能团（为下一轮循环做准备）；
（4）把反应副产物和多余的共反应物吹走，完成一个沉积循环。
通过重复几百到几千次这样的循环，就能精准控制薄膜的厚度——比如每循环长0.5 Å，要做50纳米的薄膜，就需要1000次循环。ALD通常遵循ABAB...的沉积序列，能制备氧化物、氮化物、金属等多种类型的薄膜。

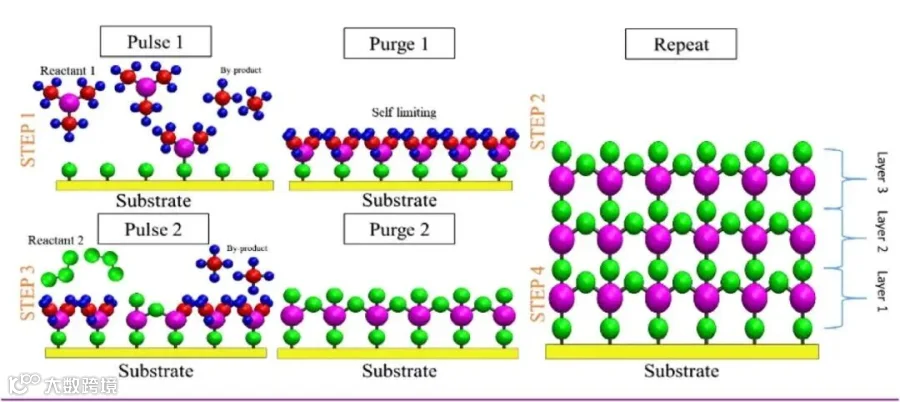

ALD工艺通用技术示意图
2、关键子技术：等离子体增强ALD（PE-ALD）
ALD主要分为热ALD（T-ALD）和等离子体增强ALD（PE-ALD）。热ALD靠加热（150-350°C）激活反应，而PE-ALD用等离子体激活共反应物，能把沉积温度降到150°C以下，甚至室温。
PE-ALD的优势很明显：一是用O₂/Ar等离子体产生的高活性物种（比如氧自由基O·），能拓宽前驱体的选择范围，比如一些难反应的金属有机化合物也能用来沉积；二是能提高每循环的生长量（GPC，0.5-2 Å/cycle），加快沉积速率。不过它也有个小问题：等离子体的离子可能会损伤薄膜，所以需要精准控制等离子体功率（通常10-100 W）。
有研究对比了热ALD和PE-ALD制备Nb₂O₅薄膜的性能：用tBuN=Nb(NEt₂)₃作为前驱体，热ALD用H₂O做共反应物，PE-ALD用O₂等离子体。结果显示，200°C时PE-ALD的GPC是0.56 Å，比热ALD的0.38 Å高不少，这是因为等离子体增强了前驱体的吸附效率；卢瑟福背散射谱（RBS）也证实，PE-ALD的生长速率对温度的依赖性更弱，工艺灵活性更高。
3、ALD的优劣势总结
原子级的厚度均匀性和保形性，高深宽比结构全覆盖；沉积温度可控，低温也能制备高质量薄膜；化学计量比精确，能精准控制薄膜成分；自限制生长，重复性极强；
前驱体价格昂贵；沉积速率慢（Å/cycle级），不适合大面积快速生产；前驱体的配体容易浪费，增加成本；工艺需要精密的时序控制，设备复杂度高。
PART.
05

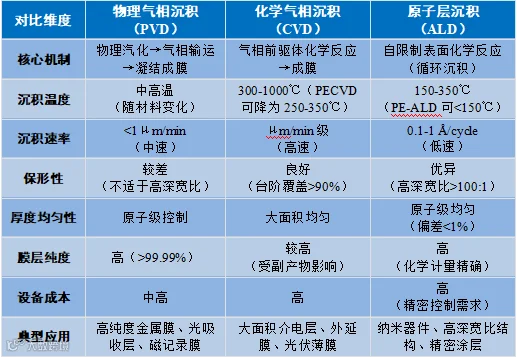

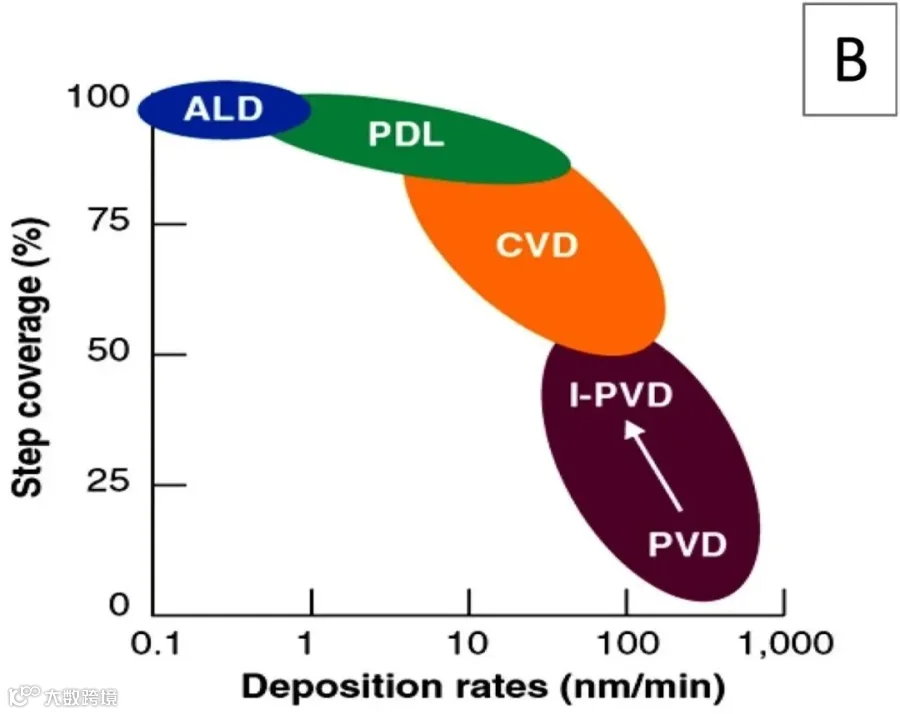

PVD、CVD、ALD没有绝对的“好坏”，只有“适配与否”。下面这张表格从核心机制、性能参数到应用场景做了全面对比，帮你快速选型：
简单总结选型逻辑：
1、做快速原型、高纯度金属膜——选PVD；
2、工业化大面积生产、外延膜——选CVD；
3、纳米尺度精密结构、高深宽比器件——选ALD。
从支撑摩尔定律延续（芯片制程从微米级到纳米级），到推动柔性电子、高效催化剂等可持续材料发展，薄膜沉积技术一直是新材料创新的“核心引擎”。未来，随着微纳制造技术向“更高精度、更低成本、更环保”方向推进，PVD、CVD、ALD的工艺优化和跨界融合（比如PVD+ALD制备多层复合膜）将成为研究热点。
对于科研和工程人员来说，掌握这三大技术的核心特性，才能在器件设计和材料制备中“精准选型”，让好的想法落地成实用的产品。
