在塑料工业的“性能考核表”中，耐化学性绝对是“硬核指标”之一。它就像聚合物的“化学防护盾”，决定了材料在农药、医药、食品加工等各类接触化学品的场景中，能否守住机械强度、外观形态等核心性能，避免出现降解、开裂、溶胀等“失效危机”。
小到我们日常接触的PET矿泉水瓶（要耐受碳酸、果汁等液体侵蚀），大到化工领域的防腐管道，都离不开耐化学性的“保驾护航”。今天小玖就从基础定义出发，拆解影响聚合物耐化学性的关键因素，结合PET材料的实际表现，聊聊如何科学评估这一核心性能，为不同场景的材料选择提供参考。
什么是聚合物的“耐化学性”？
很多人觉得“耐化学性”就是“不怕化学品”，但从专业角度看，它的定义更严谨：材料在特定温度、浓度等条件下，接触化学物质一定时间后，仍能保持原有物理机械性能（如强度、硬度）和外观，不发生显著劣化（如腐蚀、溶解、溶胀、开裂）的能力。
在塑料范畴内，这一特性更是工程塑料相较于金属的“核心优势”——金属易被酸碱腐蚀生锈，而不少聚合物能在恶劣化学环境中“长期服役”。比如我们熟悉的PET材料，之所以能成为食品包装的“常客”，关键就在于它能耐受碳酸饮料的酸性、果汁的有机酸侵蚀，同时阻止瓶内液体与材料发生化学反应，保障食品安全。
反之，若材料与应用环境“化学不兼容”，后果可能很严重：比如用不耐有机溶剂的塑料盛放酒精，可能出现材料软化变形；化工管道若选用耐腐蚀性不足的聚合物，可能因渗漏引发安全事故。因此，明确材料的“耐化学性图谱”，是产品设计前的关键一步。
哪些因素决定了聚合物的耐化学性？
聚合物的耐化学性不是“单一基因”决定的，而是内在材料属性与外部使用环境共同作用的结果。我们结合PET的特性，逐一拆解这些关键影响因素：
1、内在材料属性：决定耐化学性的“先天基础”

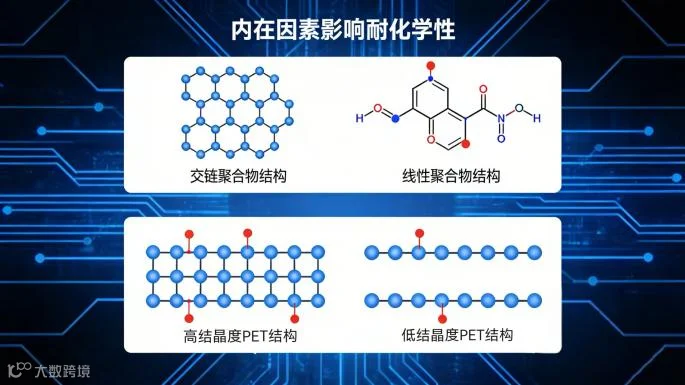

聚合物分子结构：核心“骨架”的影响力
分子结构是耐化学性的“根”，其中链型、结晶度的影响最为显著。交联聚合物（分子链间形成共价键“交联”）比线性聚合物更耐化学侵蚀，因为交联结构能阻止化学分子渗透导致的链溶解；而结晶度高的聚合物，分子排列更紧密，化学分子难以“钻空子”，耐化学性通常更优。

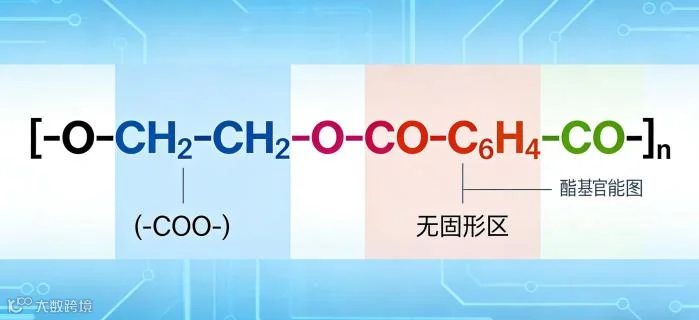

以PET为例，它的分子结构为线性的[-O-CH₂-CH₂-O-CO-C₆H₄-CO-]ₙ，但通过拉伸、退火等加工工艺可提高结晶度（常见PET瓶结晶度约30%-40%）。结晶区的紧密排列能阻挡水、有机酸等小分子渗透，而无定形区则易被强极性溶剂侵蚀，这也是PET能耐受果汁却不耐强丙酮的核心原因。
官能团：决定“化学反应活性”的关键
聚合物链上的官能团就像“化学反应位点”，极性官能团（如羟基、羰基）易与极性溶剂发生“相似相溶”，导致材料溶胀或降解；而非极性官能团（如甲基）则对非极性溶剂耐受性更强。
PET分子链上的酯基（-CO-O-）是典型的极性官能团，这使得它对极性溶剂（如甲醇、乙酸）有一定耐受性，但遇到强碱性溶液（如浓氢氧化钠）时，酯基会发生水解反应，导致分子链断裂，材料强度骤降——这也是PET回收时常用碱液降解的原理。
分子量与交联度：“链缠结”与“网络强度”的加持
分子量越高，聚合物分子链越长，链缠结越紧密，化学分子越难破坏链结构，耐化学性通常更优；而交联度越高（分子链间共价键连接越多），形成的三维网络越稳定，能有效抵抗溶剂渗透和溶解。
工业上用于工程部件的PET（如PET齿轮）会通过改性提高分子量或引入少量交联结构，使其耐化学性和机械强度远超普通包装用PET——普通PET在80℃酸性环境下浸泡10天强度下降20%，而改性高分子量PET仅下降5%。
添加剂与填料：“后天强化”的辅助手段
添加剂能针对性提升耐化学性，比如抗氧化剂可阻止化学物质引发的氧化降解，稳定剂能抑制紫外线对分子链的破坏；填料则能通过物理阻隔作用提升耐腐蚀性，如在PET中添加纳米二氧化硅，可减少溶剂渗透路径，提高对有机溶剂的耐受性。
2、外部环境因素：影响耐化学性的“后天条件”
即使是同一种聚合物，在不同环境下的耐化学性也会“大相径庭”，这就是为什么评估耐化学性必须结合实际使用场景：
温度：加速化学反应的“催化剂”
高温会加快化学分子的运动速度，同时降低聚合物分子链的内聚力，使化学侵蚀更易发生。比如PET在常温下可耐受5%的盐酸溶液，但在100℃下浸泡相同浓度的盐酸，24小时后就会出现表面腐蚀、强度下降30%以上。
化学品浓度：浓度越高，侵蚀越强
化学品浓度与侵蚀能力通常呈正相关。以PET对氢氧化钠的耐受性为例，在0.1%的稀碱液中，PET可长期使用；但在50%的浓碱液中，常温下2小时就会出现溶胀软化。
暴露时间：侵蚀累积的“量变到质变”
化学侵蚀是一个累积过程，暴露时间越长，材料劣化越严重。比如PET矿泉水瓶短期盛放酱油（含酸性物质和盐分）无明显问题，但长期存放（超过1个月）会出现瓶体变色、强度下降，甚至释放有害物质。
应力与环境协同作用：“雪上加霜”的侵蚀
当聚合物承受机械应力（如拉伸、弯曲）时，分子链处于“紧绷”状态，化学物质更易渗透到链间隙，加剧降解。这种“应力-化学协同侵蚀”在工程场景中很常见，比如PET输液管在承受内部液体压力时，对消毒剂的耐受性会显著下降。此外，紫外线、湿度、氧气等环境因素也会加速分子链降解，间接降低耐化学性。
主流聚合物的耐化学性图谱
不同聚合物的耐化学性差异巨大，我们按常见类别分类，结合PET的定位，整理出核心应用场景的耐化学性概况：
1、热塑性塑料：应用最广，差异最大
高耐化学性类型：如聚四氟乙烯（PTFE）、聚偏氟乙烯（PVDF），分子链含强C-F键，极性低，能耐受强酸、强碱、有机溶剂，常用于化工防腐管道，但成本高；
中等耐化学性类型：PET（聚对苯二甲酸乙二醇酯）、聚酰胺（PA，尼龙）、聚丙烯（PP）属于此类。其中PET对非极性溶剂（如汽油）、弱酸性溶液（如碳酸、果汁）、中性溶液耐受性优异，但不耐强酸碱、强极性溶剂（如丙酮），核心应用于食品包装、纺织纤维、普通工程部件；
低耐化学性类型：如聚氯乙烯（PVC）、聚苯乙烯（PS），易被有机溶剂（如甲苯）侵蚀，常用于非化学接触场景（如普通玩具、装饰材料）。
2、热塑性弹性体（TPE）：弹性与耐化学性的平衡
TPE兼具塑料的加工性和橡胶的弹性，其耐化学性取决于基础聚合物和交联度。比如以PET为硬段、聚醚为软段的TPE，对弱酸碱的耐受性优于普通橡胶，可用于食品级密封件；而以苯乙烯为基础的TPE，不耐有机溶剂，仅用于普通弹性部件。
3、热固性塑料与橡胶：高强度与高弹性的专属选择
热固性塑料（如环氧树脂、酚醛树脂）交联度高，耐化学性优于多数热塑性塑料，常用于防腐涂料、电子封装；橡胶（如丁腈橡胶、氟橡胶）则侧重耐油性和弹性，丁腈橡胶耐油性优异，氟橡胶耐高温和强化学性，可用于汽车油封、化工密封件。
如何科学测试聚合物的耐化学性？
耐化学性不能仅凭“经验判断”，必须通过标准化测试量化评估。常用测试方法和标准如下，这些方法也广泛用于PET材料的性能验证：
1、三大核心测试方法：模拟实际场景的“考核”
浸泡测试：最基础的耐化学性评估
将标准尺寸的试样（如PET拉伸样条）浸泡在指定浓度的化学试剂中，在设定温度下静置规定时间（如24h、72h、168h），然后检测试样的重量变化（溶胀或溶解导致）、尺寸变化、拉伸强度保留率、外观（变色、开裂）等指标。
比如测试PET对果汁的耐受性时，会将PET样条浸泡在37℃的模拟果汁中7天，若重量变化率≤1%、强度保留率≥90%，则判定为合格。
浸渍测试：针对挥发性或特殊状态化学品
与浸泡测试类似，但更侧重挥发性化学品（如溶剂蒸汽）或半固态化学品（如膏状农药）。测试时将试样悬挂在密封容器中，让其接触化学品蒸汽或半固态样品，评估性能变化。
PET用于化妆品包装时，常需通过此测试评估对酒精蒸汽的耐受性——若浸泡后外观无发白、强度无明显下降，则可使用。
应力开裂测试：模拟应力下的耐化学性
这是最贴近工程实际的测试方法：将试样施加固定应力（如拉伸至额定强度的50%），同时浸泡在化学试剂中，观察出现开裂的时间（即“应力开裂时间”）。
PET输液管必须通过此测试——在承受0.3MPa压力（模拟输液压力）下，浸泡在医用消毒剂中24h不出现开裂，才算符合标准。
2、关键国际标准：确保测试结果的权威性
不同行业有不同的测试标准，选择对应标准能让结果更具参考价值，常用标准包括：
通用塑料：ASTM D543（美国标准）、ISO 175（国际标准），适用于大多数热塑性塑料（如PET、PP）的液体耐受性测试；
橡胶与弹性体：ASTM D471、ISO 1817，针对TPE、丁腈橡胶等弹性材料；
气态化学品：ISO 4599，用于评估塑料对化学气体的耐受性；
特定行业：SAE J1742（汽车行业）、USP <661>（医药行业），比如医药用PET瓶需符合USP <661>标准，确保与药液接触安全。
选对耐化学性材料的核心原则
聚合物耐化学性的核心逻辑是“结构决定性能，环境影响表现”——内在的分子结构、官能团、交联度等决定了“先天潜力”，而温度、浓度、应力等外部环境决定了“实际表现”。以PET为例，它的酯基结构决定了对弱酸碱的耐受性，而加工工艺提升的结晶度则进一步强化了这一特性，使其成为食品包装的最优选择之一。
在实际选材时，记住三个关键步骤：
1、明确场景：确定接触的化学品类型、浓度、温度、应力等核心参数；
2、匹配图谱：根据场景筛选耐化学性匹配的聚合物（如食品接触选PET、化工防腐选PTFE）；
3、验证测试：通过标准化测试（如ASTM D543）验证实际性能，避免“经验主义”误区。
最后提醒：即使是同一种聚合物（如PET），不同厂家的配方和加工工艺也会导致耐化学性差异，因此在批量使用前，务必向供应商索取产品数据表，并进行小批量测试，确保产品质量与安全。
-END-
免责声明 | 部分素材源自网络，版权归原作者所有。
如涉侵权，请联系我们处理！
如有错误，欢迎指正！
