一文了解神奇的高分子液晶

在材料科学的大家庭中，有一类兼具晶体规整性与液体流动性的"特殊成员"——液晶。而当液晶特性与高分子材料相结合，便诞生了性能更优异、应用更广泛的高分子液晶。从防弹纤维到医用导管，从柔性电子器件到智能显示屏幕，这类材料正悄悄改变着我们的生活。今天，小玖就带大家全面剖析高分子液晶的"前世今生"，解读其核心特性、制备方法与前沿应用。

什么是高分子液晶？

核心定义与本质特征

高分子液晶，顾名思义，是一类能够形成液晶相的高分子材料，其分子状态介于完全有序的晶体和完全无序的液体之间，是一种"长程有序、短程流动"的特殊聚集态。简单来说，它既保留了晶体的部分有序性（分子取向规律）和各向异性（不同方向上性能不同），又具备液体的流动特性，这种独特的结构赋予了它区别于普通高分子材料的优异性能。

与我们熟悉的小分子液晶（如液晶显示器中的液晶材料）相比，高分子液晶的核心优势源于"高分子链与介晶基元的协同作用"：通过在高分子链中引入具有刚性结构的介晶基元（即能够诱导液晶相形成的分子片段），借助高分子链的聚合效应稳定液晶态结构，最终实现"液晶的有序结构"与"高分子的力学强度"的双重融合。

这类材料最早于20世纪70年代被成功开发，其高分子量的分子骨架与介晶基元的有序排列，使其呈现出鲜明的物理化学特性：固态时可保持各向异性的同时具备一定柔顺性，在液晶相中分子能形成规则取向，为后续的性能调控与应用开发奠定了基础。

高分子液晶的分类：

从结构、条件到相态的全面梳理

高分子液晶的分类维度较多，核心可从"分子结构特征"、"液晶相形成条件"、"液晶相类型"三个关键角度划分，不同分类对应不同的结构特点与应用场景，具体如下：

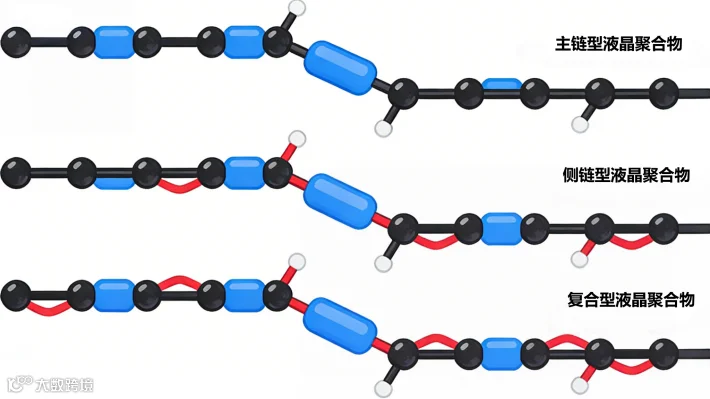

该分类的核心依据是介晶基元在大分子链中的连接位置，主要分为主链型、侧链型和复合型三类，三者在结构与性能上差异显著：

主链型液晶聚合物：介晶基元直接嵌入聚合物主链骨架中，相当于"刚性片段构成分子主链"。典型代表包括芳香族聚酯、聚酰胺、聚醚、聚酰亚胺等高刚性主链聚合物。由于分子骨架本身就含有大量刚性结构单元，这类材料在一定温度、压力条件下，容易沿主链方向形成液晶态有序排列，因此通常具备极高的力学强度和热稳定性。

侧链型液晶聚合物：介晶基元通过柔性间隔基团（如亚甲基链）连接在柔性高分子主链上，相当于"柔性主链上挂着刚性液晶侧基"。典型例子有含液晶基元的聚丙烯酸酯、聚硅氧烷、聚偶氮类聚合物。由于主链具有良好的柔性，液晶基元可在侧链区域自主形成液晶相，且液晶相的取向更容易通过外场（如电场、磁场）调控，是光电功能材料的重要选择。

复合型液晶聚合物：同时包含主链和侧链液晶基元的复杂结构，最典型的是"甲壳型"液晶聚合物。从化学结构上看，甲壳型液晶聚合物属于侧链型，但由于侧链与主链之间的间隔极短，或主链本身具备一定刚性，整个高分子链会呈现出类似主链型液晶聚合物的取向有序性和高各向异性。这类材料通常具有柱状液晶相结构，兼具主链型的高强度和侧链型的易调控性，是近年来的研究热点。

根据液晶相产生的外界条件不同，高分子液晶可分为热致型和溶致型两类，这直接决定了其加工工艺与应用场景：

热致型液晶聚合物（TLCP）：在加热至玻璃化转变温度以上、熔融温度以下的区间内形成液晶相的聚合物，大多为芳香族刚性主链聚合物。这类材料可通过热熔融进行挤出、纺丝、注塑等常规高分子加工工艺，且在熔融温度区间内保持各向异性的液晶态，加工后制品的性能均匀性好，是目前工业应用最广泛的高分子液晶类型。

溶致型液晶聚合物（LLCP）：需在特定溶剂中溶解并达到一定浓度后，才能形成液晶相的聚合物。最著名的例子是凯夫拉（Kevlar）纤维——其单体需在浓硫酸中溶解形成液晶相后，再通过纺丝成型。由于溶致型液晶需要特定溶剂环境，且加工后需去除溶剂，工艺相对复杂、成本较高，因此实际应用范围远小于热致型。需要注意的是，部分主链型液晶聚合物可能同时具备热致和溶致行为，可根据加工需求选择合适的成型方式。

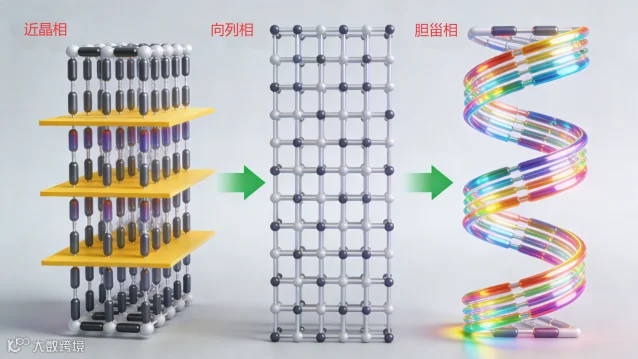

与小分子液晶类似，高分子液晶的液晶相结构由介晶基元的取向排列方式决定，主要包括近晶相、向列相和胆甾相三类，各相态的结构特征差异明显：

近晶相液晶聚合物：分子呈层状排布，各层内部分子长轴近似平行排列，形成"层内有序、层间无序"的二维有序结构。这类材料的层间作用力较强，力学性能稳定，常用于制备高性能纤维和结构材料。

向列相液晶聚合物：分子长轴大致平行排列，但无明显的层状结构，仅具备一维长程有序性。由于分子间作用力相对较弱，液晶相的流动性较好，且取向容易通过外场调控，是显示材料、光学调制材料的核心选择。

胆甾相液晶聚合物：由含手性基元（分子结构不具备对称中心）的向列相液晶衍生而来，分子取向沿垂直于层面的方向连续旋转，形成螺旋结构。这种独特的螺旋结构使其具备选择性反射光学特性，可呈现出彩虹般的颜色变化，常用于制备智能变色材料、光学滤镜等。

高分子液晶的核心性能：

有序结构赋予的"超能力"

高分子液晶的优异性能源于其独特的有序分子结构，核心可分为力热性能和光电功能两大类，这些性能使其在苛刻环境和高端领域具备不可替代的优势：

由于分子取向高度有序，高分子液晶材料（LCP）展现出一系列优异的力热特性，远超普通有机高分子：

极高的热稳定性：大多数LCP的长期使用温度可超过200℃，部分特种材料甚至能在300℃以上保持结构稳定，同时具备优异的耐辐射、耐化学腐蚀性能，可在高温、强辐射、强酸强碱等苛刻环境中稳定工作。

极佳的尺寸稳定性：分子有序排列使得材料的线热膨胀系数极低，在温度变化时几乎不发生形变，可用于制备对尺寸精度要求极高的电子元件和精密结构件。

高强度与高模量：液晶聚合物的分子链取向有序，受力时应力可均匀传递至分子链，因此通常具备高强度和高模量。例如，某些液晶聚酯纤维经拉伸取向后，比强度（单位质量的强度）可超过钢铁、铝合金等金属材料，是轻量化高强度材料的理想选择。

部分液晶高分子材料还具备独特的电学、光学与力学场耦合效应，可通过外场（电场、磁场、机械力）调控性能，是智能材料与功能器件的核心载体：

铁电与压电响应：含手性近晶C相的液晶弹性体在外加电场作用下，可表现出可逆的铁电极化开关行为（极化方向随电场翻转）；单畴取向的胆甾型液晶弹性体沿螺旋轴方向受到压缩时，会产生明显的压电电信号（机械力转化为电能），其压电响应强度比各向同性状态高出三个数量级以上，可用于制备微型传感器和能量收集器件。

光学调控特性：液晶高分子网络的分子各向异性和取向可通过外场锁定，因此具备光学各向异性和非线性光学响应。例如，部分侧链型液晶高分子在外场作用下折射率可发生可逆变化，可作为光学开关、光学调制器材料；含偶极取向基团的液晶聚合物网络还能表现出宏观二次谐波产生等非线性光学效应，用于激光技术和光通信领域。

高分子液晶的制备方法：

从分子设计到材料成型

高分子液晶聚合物的制备需同时满足"高分子化学聚合"与"液晶自组装"的双重要求：既要通过分子设计引入刚性介晶基元，又要保证聚合物链达到足够的分子量以实现优异力学性能。不同类型的高分子液晶，制备方法差异显著：

主链型液晶聚合物的制备核心是将介晶基元嵌入主链，最常用的是缩聚反应。由于其单体（如芳香族二元酚、二元酸）直接酯化缩聚的反应活性较低，工业上通常采用"两步法"：先在较温和条件下合成低聚物（齐聚物），再通过固相缩聚进一步提高聚合度，最终得到高分子量产物。

目前工业化制备热致型液晶聚合物（TLCP）主要有两种工艺：

熔融缩聚法：在高温高真空条件下，将单体直接熔融缩合，在催化剂作用下生成液晶聚酯。该工艺的优势是简单高效、无溶剂污染，已被广泛用于工业生产；缺点是需要较高的反应温度（通常250-350℃）和长时间真空处理，对设备的耐高温、耐高压性能要求极高。

溶液缩聚法：在高沸点溶剂（如吡啶）中加入缩合剂（如三聚氯化磷腈），促进单体缩聚反应，可在较低温度（约120℃）下制备液晶聚酯。但该方法需要后续去除溶剂和副产物，工艺流程繁琐、成本较高，仅用于制备部分特种主链型液晶聚合物。

这类材料的制备核心是"先合成含液晶基元的功能性单体，再进行链式聚合"。例如，将带有液晶基团的丙烯酸酯类单体，在引发剂作用下通过自由基聚合，可得到侧链带有液晶基元的高分子；若控制侧链与主链的间隔长度，或选择刚性主链，可进一步制备甲壳型液晶聚合物。此外，通过后聚合接枝的方式，也可在现有高分子主链上引入液晶侧基，实现材料性能的改性。

液晶聚合物网络（如液晶弹性体、聚合物稳定液晶）的制备，需在液晶相条件下通过交联反应锁定分子取向：

采用含多官能团液晶单体（如二丙烯酸酯类液晶单体），在光引发剂作用下，于各向异性熔体中进行光聚合交联，可制得高度取向的液晶热固性树脂；

将预先合成的线型液晶聚合物在拉伸取向状态下加入交联剂并热固化，可得到单畴取向的液晶弹性体网络，这类材料兼具弹性与液晶特性，是智能驱动材料的重要类型。

高分子液晶的前沿应用：

从高端制造到民生科技

凭借优异的力热性能与独特的光电功能，高分子液晶已在高性能纤维、生物医疗、电子通信、智能显示等多个领域实现产业化应用，部分前沿方向正引领技术突破：

热致液晶聚酯纤维因强度高、模量高、密度小（仅为金属的1/4-1/2），成为防弹纺织品、特种缆绳、航空航天结构件的核心材料。取向后的TLCP纤维比强度远超铝合金和不锈钢，可作为轻量化替代材料用于防弹衣、防护头盔、航空电缆等装备；同时，其优异的耐疲劳和耐环境性能，也使其成为增强复合材料的理想纤维骨架，广泛应用于风电叶片、高端体育器材等领域。

高分子液晶的生物相容性、柔韧性与耐腐蚀性，使其在医疗领域展现出巨大潜力，解决了传统医用材料的诸多痛点：

MRI兼容医用导管：传统医用导管多采用金属丝编织增强，但金属会干扰磁共振成像（MRI）。美国Zeus公司开发的TLCP单丝纤维编织增强导管，用非金属的液晶聚合物织物取代不锈钢网作为骨架，在保证力学强度的同时赋予导管良好的柔韧性，且完全兼容MRI成像，大幅降低了微创手术的风险和难度。

人工视网膜封装材料：韩国Joonsoo Jeong研究团队利用TLCP制作人工视网膜装置的多层柔性基板及封装材料，通过热层压和热成型实现与眼球曲率的精准匹配，并成功完成动物植入实验。实验表明，TLCP封装不仅能保证电路的长久可靠性和生物相容性，其良好的柔韧性还能实现植入体与眼球曲面的完美服帖，为视网膜疾病治疗提供了新方案。

随着5G、柔性电子技术的发展，对电子材料的柔性、耐热性、介电性能提出了更高要求，高分子液晶成为理想选择：

柔性TLCP薄膜被用于设计柔性贴片天线阵列，在反复弯折条件下仍能保持良好的信号传输特性，可应用于可穿戴设备、折叠手机等产品；

液晶聚合物薄膜因吸湿率低、可热封装、阻燃性好、电绝缘性优异，被广泛用于电子器件封装和生物医疗器件；

有机LCP基板在高频高速通信器件中，展现出比传统环氧/聚酰亚胺（PI）材料更稳定的介电性能，未来将在射频天线、柔性电路板等领域实现更广泛应用。

聚合物稳定液晶（PSLC）是高分子液晶在显示领域的典型应用——通过在小分子液晶中引入少量聚合物网络，可显著提高液晶器件的性能。由于聚合物含量低，PSLC器件同时具备低阈值电压、快速响应、宽视角等优点，已广泛应用于液晶平板显示、可调光智能窗、温度传感、光学调制器和微透镜阵列等领域。

其中，聚合物稳定向列相液晶（PSNLC）的工作原理尤为关键：聚合物网络可使液晶取向在外加电场下保持稳定，消除残余图像；同时在撤去电场时，加速液晶分子回复初始状态，实现更快的电光响应，为高清、快速响应的显示器件提供了核心支撑。

高分子液晶的未来可期

从分子结构设计到工业化生产，从高端制造到民生科技，高分子液晶凭借其独特的结构与优异的性能，已成为材料科学领域的重要分支。随着分子设计技术、制备工艺的不断突破，以及在柔性电子、智能驱动、生物医用等前沿领域的深入探索，高分子液晶必将在更多高端场景实现应用突破，为技术创新与产业升级提供强大的材料支撑。
