高分子薄膜“晶点”难题破局：从本质解析到全流程防控攻略

在高分子薄膜生产车间里，“晶点”（部分场景也称 “鱼眼”）几乎是从业者绕不开的 “视觉缺陷老大难”—— 那些肉眼可见的小斑点、颗粒或局部透光异常，不仅让薄膜外观等级一降再降，更可能导致下游印刷时油墨附着不均、镀膜时出现针孔，直接造成整批产品报废。

不少技术人员遇到晶点时，常陷入“凭经验猜原因”的困境：是原料结晶了？还是设备没清理干净？其实，解决晶点问题的关键，在于先搞懂“它是什么”，再学会“怎么查”，最终落实“如何防”。今天小玖就从这三个维度，彻底讲透高分子薄膜的晶点难题。

先搞懂：晶点不是“特定物质”，而是“异常现象”

行业里对晶点的认知，常存在一个误区：很多人默认 “晶点就是聚合物冷却时结晶的产物”。但实际上，晶点的本质是“光学不连续的局部异常”—— 简单说，就是薄膜局部区域的光学性质（比如折射率、透光性）和周围基体不一样，所以肉眼能看出“斑点”，但它的成因可能五花八门，既可能和材料本身有关，也可能是外来污染导致的。

按成因，晶点其实可以分为两大类，特征和诱因完全不同，排查时得先分清“类型”

1、内源性晶点：材料自身“结构异常”引发的问题

这类晶点的核心是“薄膜自身材料出了问题”，成分和周围基体一致，没有外来物质，主要是高分子材料内部结构缺陷导致的光学异常。常见原因有四种：

局部结晶异常：比如挤出时原料熔融不充分，残留了少量未完全熔解的结晶颗粒；或者冷却时局部速率不均，某块区域结晶速度太快，形成了比周围更致密的“小晶区”，透光性不一样就成了晶点。

未熔粒或凝胶粒：高分子链在加工中因高温发生交联（比如 PE 的交联凝胶），或因剪切过度、停留时间太长发生热降解，形成了不溶于基体的硬颗粒 —— 这些颗粒要么没熔融，要么成了“固化块”，嵌在薄膜里就成了明显的晶点。

配方分布不均：助剂（如抗氧剂、开口剂）、不同树脂或交联剂分散不良，局部聚集后形成“小疙瘩”，这些区域的屈光率和周围不一样，就成了肉眼可见的斑点。

局部取向异常：流延或拉伸时，薄膜局部因应力不均（比如模头间隙有偏差）导致分子链排列异常，形成微观结构的“畸变区”，光学性质变化后显现为晶点。

这类晶点的典型特征也很明显：显微镜下看是半透明的，折光性较强；用偏光显微镜观察，可能会出现彩色双折射纹路（因为结晶或取向有序结构会让偏振光产生变化）；如果做热分析（比如DSC），可能会检测到新的熔点或结晶峰（和正常基体的热性能有差异）。

2、外源性晶点：外来“异物污染”引发的问题

这类晶点的核心是“有外来东西混进了薄膜里”，成分和基体完全不同，本质是异物导致的光学异常。常见的异物来源也有四类：

未分散的填料颗粒：比如薄膜里加的 TiO₂（遮光）、SiO₂（开口）、CaCO₃（增韧）等填料，若混料时分散不充分，形成了大于10μm的团聚颗粒，就会成“白点”或“硬点”。

环境杂质：车间里的灰尘、空气中的纤维（比如无纺布过滤棉脱落的纤维）、操作人员衣服上的绒毛等，附着在熔体表面或混进原料里，最终嵌在薄膜里形成晶点。

设备磨损碎屑：螺杆、料筒或模头磨损产生的金属颗粒（比如 Fe、Cr 屑），或设备密封件老化脱落的橡胶颗粒，混进薄膜后会形成深色或反光的斑点。

加工副产物：比如挤出机螺杆死角积料，高温下慢慢焦化形成的碳粒；或模头唇口残留的老化胶粒被熔体带出，这些“烧焦块”、“老胶粒”混在膜里就是明显的深色晶点。

这类晶点的特征很好区分：颜色通常更深（比如碳粒是黑色）或反光异常（比如金属碎屑），边界很清晰；显微镜下能看到明确的轮廓，常伴随表面凸起（因为异物有体积）；若用能谱分析（EDS），能检测到基体里没有的元素（比如 Ti、Si 对应填料，Fe、Cr 对应金属磨损）。

划重点：千万别把晶点只当成“结晶产物”！外源性的异物污染其实是晶点的重要成因，若一开始就局限于 “查结晶”，很可能漏掉真正的根源（比如设备没清干净、车间粉尘太多）。

科学排查：从“看形态”到“追工艺”的6步流程

遇到晶点问题，最忌讳“凭感觉试”—— 比如觉得是结晶就盲目提高温度，结果可能让原料降解更严重。正确的做法是按“先观察、再检测、后追溯”的流程，一步步锁定根源。

1、第一步：光学显微观察（初步定类型）

先用普通光学显微镜和偏光显微镜（POM）看“外观特征”，这是最基础也最关键的一步，能快速区分内源性还是外源性：

看“边界和颜色”：外源性晶点边界尖锐、颜色深（或反光），内源性晶点边界模糊、半透明；

看“偏光反应”：把样品放在偏光显微镜下，转动载物台，若晶点出现彩色双折射纹路（比如像水晶一样的彩色条纹），大概率是内源性（结晶或取向异常）；若没变化，更可能是外源性异物（比如金属屑、灰尘）。

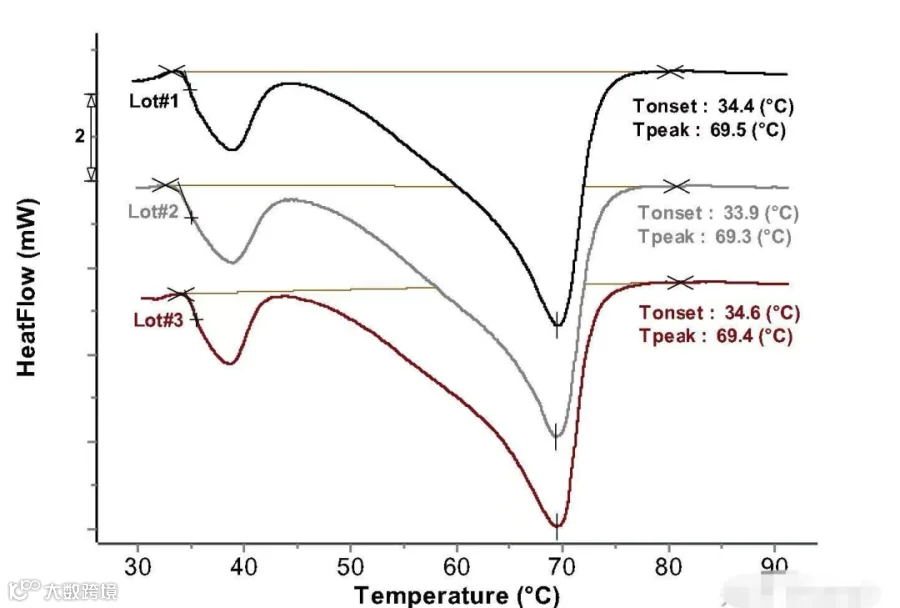

2、第二步：热分析（DSC）—— 验证“是否和结晶 / 熔融有关”

如果初步判断可能是内源性晶点（比如有双折射），取晶点区域和正常区域的样品做 DSC 分析，对比热性能差异：

若晶点区域出现“新的熔点峰”（比如正常PE熔点是130℃，晶点区域在135℃有个小峰），可能是“未熔粒”（残留的高结晶度颗粒）；

若检测到“过冷结晶峰”（冷却时突然出现放热峰），说明局部配方或结构异常（比如助剂聚集导致结晶行为变了）；

若热性能和正常区域没差异，那可能不是结晶问题，得往“取向异常”或“外源性异物”（比如密度和基体接近的杂质）方向查。

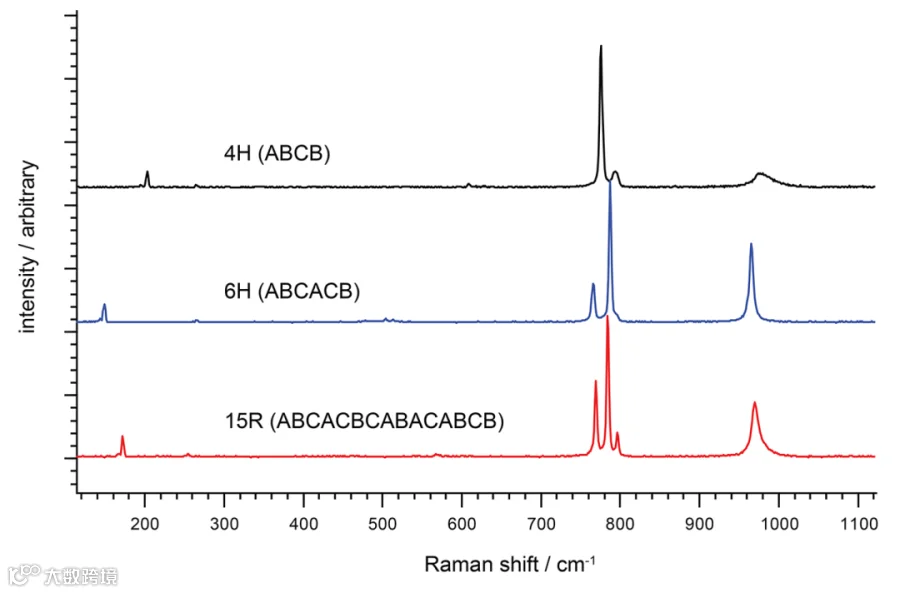

3、第三步：光谱分析（红外 / 拉曼）—— 查“化学结构是否一致”

用 FTIR（红外光谱）或拉曼光谱，对比晶点和基体的化学结构：

若谱图完全一致（官能团峰位置、强度都一样），说明是内源性问题（结晶、交联、取向异常，成分没变）；

若出现“新特征峰”：比如检测到“Si-O-Si”峰（可能是SiO填料团聚）、“Fe-O” 峰（金属氧化碎屑）、“C=O”峰（原料降解产生的羧基），直接指向外源性污染（填料、金属屑）或材料老化。

4、第四步：SEM-EDS（扫描电镜 + 能谱）—— 锁定“无机异物”

如果怀疑是外源性晶点（比如有深色颗粒），用扫描电镜（SEM）看高倍形貌，再用 EDS 测元素组成，直接 “揪出异物成分”：

测到 Ca、Ti、Si 元素：大概率是 CaCO₃、TiO₂、SiO₂填料分散不良；

测到 Fe、Cr、Ni 元素：基本是螺杆、料筒的磨损碎屑（比如不锈钢设备磨损）；

测到 C 元素为主但有少量 O：可能是焦化碳粒（积料烧焦）。

5、第五步：三维形貌测量 —— 看“是否影响表面 / 厚度”

对光学膜、手机膜等对表面要求高的产品，用激光共聚焦显微镜或 AFM（原子力显微镜）测晶点区域的形貌：

若局部厚度异常（比如晶点处比周围厚2μm）：可能是未熔粒、填料团聚（有体积导致凸起）；

若表面粗糙度突变：可能是异物附着后被薄膜包裹，或局部取向异常导致的微观凹凸。

6、第六步：结合工艺数据“追源头”

有了检测结果，再回头查生产记录，把“检测线索”和“工艺参数”对应起来，就能精准定位问题环节：

若查到是“未熔粒”：重点看挤出温度（是不是太低）、螺杆剪切（是不是剪切不足，原料没熔透）；

若查到是“金属碎屑”：查设备最近是否检修（可能没清理干净）、螺杆磨损情况（看是否有异常异响）；

若查到是“碳粒”：查螺杆 / 料筒是否有死角（积料易烧焦）、熔体停留时间（是不是转速太慢，料在机筒里待太久）；

若查到是“填料团聚”：查混料工艺（是不是没加分散剂，或搅拌转速不够）。

小技巧：很多时候晶点是“组合原因”—— 比如“过滤器精度下降 + 原料批次波动”，过滤器拦不住杂质，原料里的小颗粒就直接成了晶点；再比如“挤出温度偏高 + 配方含剪切敏感助剂”，高温加剪切让助剂降解成了凝胶粒。结合检测结果和工艺变化（比如换了原料批次、调了温度），更容易找到根源。

全流程防控：从“源头减诱因”到“过程强拦截”

解决晶点问题，不能只靠“出了问题再查”，更要靠“全流程防控”—— 从原料、设备、工艺到环境，多环节堵漏洞，才能从根本上降低晶点风险。

1、源头控制：减少“晶点诱因”，从根上降风险

晶点的核心是“有异常源”，所以第一步是从源头减少“可能产生晶点的因素”，重点抓四个环节：

强化过滤与设备清洁：

过滤器是“拦杂质的第一道关”—— 按薄膜要求选网目（比如光学膜用 1000 目以上，普通包装膜用300目以上），并定死“更换周期”（比如每生产8小时换一次，或压差超过 0.3MPa 立即换）；

设备死角是“积料重灾区”—— 螺杆、料筒、模头每周彻底清理一次（用清洗料或高温熔解积料），尤其模头唇口（容易卡老胶粒），每次换料或停机都要擦干净。

严格原料与助剂管控：

原料入库前“先检测”—— 查批次稳定性（比如熔融指数波动是否超过 5%）、热稳定性（做 TGA 看是否易降解），避免用“回料比例过高”或“已受潮”的原料（受潮加热易降解）；

助剂别乱加 —— 少用剪切敏感型助剂（比如某些低分子量增塑剂），尽量用 “母粒法” 加助剂（先做成高浓度母粒再混料，比直接加粉末分散更均匀）。

优化配方与加工工艺：

配方上“减少结晶诱因”—— 比如对易结晶的PP薄膜，可加少量无规共聚PP（打乱结晶排列）；

工艺上“让熔融和分散更均匀”—— 调整螺杆组合（增加混炼段长度，让原料熔透）、优化温控曲线（比如从进料段到模头逐步升温，避免局部过热），同时控制熔体停留时间（转速别太低，避免料在机筒里 “闷太久”）。

提升车间环境洁净度：

重点控制“薄膜成型区”—— 吹膜的吹胀区、流延的冷却辊附近装防尘罩，收卷区配空气净化器（过滤粉尘）；

减少“静电吸杂质”—— 在模头、导辊处装静电消除器（薄膜带静电容易吸灰尘），操作人员穿防静电服。

2、过程拦截：建“监测 + 追溯”机制，及时堵漏洞

就算源头控得好，也难免有异常，所以得靠“过程监测”及时发现问题，靠“追溯体系” 快速堵漏洞：

装在线监测系统：

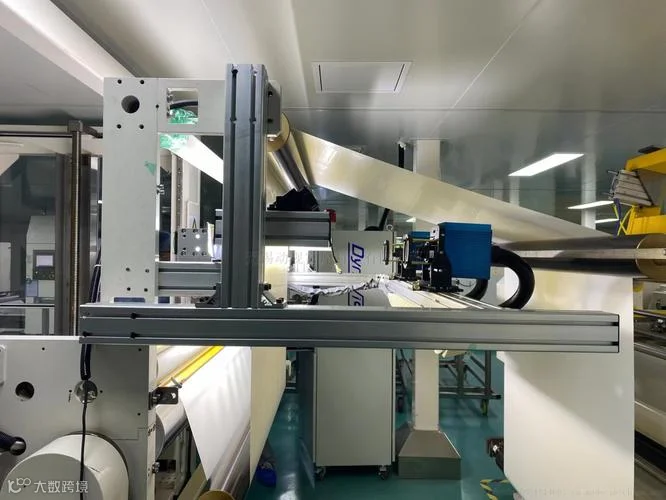

在收卷前装光学摄像检测仪（比如CCD相机），实时拍薄膜表面，系统自动统计晶点数量、尺寸（设定“超标阈值”，比如10μm以上晶点超过5个/㎡就报警），报警后立即停机排查，避免不合格品堆积。

强化离线检测：

成品按“批次抽样”—— 每批取3个样，用灯检台（强光下看）或偏光显微镜检查；关键批次（比如给大客户的订单）加做 SEM-EDS（重点查是否有金属异物）。

建“晶点地图”追溯体系：

记录每次出现晶点的 “关键信息”—— 发生时间、位置（薄膜宽度方向的左 / 中 / 右）、晶点尺寸 / 颜色、对应的生产批次（原料批次、设备号、操作员），用表格汇总后找规律（比如“同一台机连续出现金属屑晶点”，大概率是这台机螺杆磨损了）。

定“异常响应机制”：

一旦发现晶点超标，立即封存该批次产品，先查 “最近 3 小时的工艺变化”（是否调了温度、换了原料），再查设备（过滤器是否堵了、模头是否有积料），排除问题后小批量试产（确认没问题再正常生产），避免问题扩大。

总结

晶点问题看似“复杂”，但核心逻辑很简单：先通过“观察 + 检测”搞懂“是内源性还是外源性”，再结合工艺追溯根源，最后从“源头减诱因、过程强拦截”建防控体系。

对高分子薄膜行业来说，晶点控制从来不是“一次性解决”，而是“持续优化”—— 毕竟原料批次、设备状态、环境都会变。但只要掌握了“精准识别、系统追溯、源头防控”的思路，就能把晶点从“头疼的缺陷”变成“可控制的质量指标”，让薄膜成品率和外观等级再上一个台阶。

如果您在生产中遇到了具体的晶点难题，也欢迎在评论区留言 —— 咱们一起探讨解决方案！
