揭秘高分子黏弹性本质：链段运动主导加工与尺寸稳定

黏弹性是高分子材料的“身份标识”，但它既看不见摸不着，也无法用单一指标量化，这正是它抽象难懂的根源。具体来说，有两个核心原因：

同一种高分子材料，在不同场景下会呈现完全不同的“性格”：

快速拉伸时，它像橡皮筋一样瞬间形变后回弹；

长时间静置受力，又会像蜂蜜一样缓慢流动；

低速冲击时像海绵般吸能缓冲，高速冲击却可能像陶瓷一样脆裂。

这种“既像固体又像液体”的双重特性，让初学者极易混淆。更关键的是，支撑这些宏观行为的微观链段运动——转动、滑移、解缠结等——完全无法用肉眼直接观察，只能通过现象反推，这就给理解增加了一层“迷雾”。

我们熟悉的密度、强度、熔点都是“定值物性”——只要材料确定，这些指标就相对固定。但黏弹性是材料对“时间”和“外力”的双重响应，不存在“固定数值”。

就像问“一个人的耐心有多少”毫无意义一样，问“某种材料的黏弹性是多少”也不符合逻辑。它只能通过具体行为表现出来：比如“材料在100℃下受力10小时的形变率”或“在10m/s冲击速度下的吸能量”，脱离时间和外力谈黏弹性，都是空谈。

要理解黏弹性，先得把"黏"和"弹"这两个基础概念从字面意思里解放出来——它们和我们日常认知的"麦芽糖黏"、"橡皮球弹"有联系，但本质完全不同。

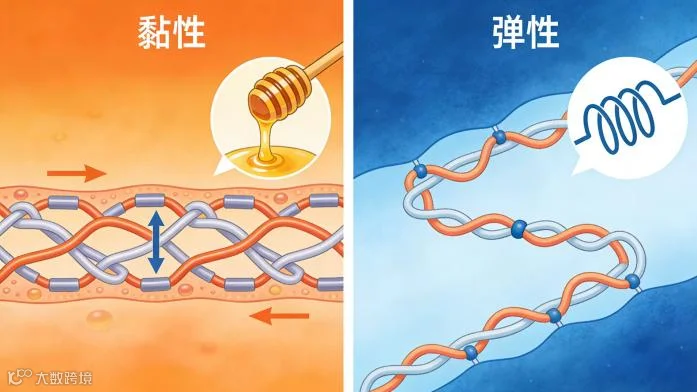

高分子的"黏"，不是"胶水的黏附力"，而是链段在外力作用下的缓慢滑移，且伴随能量不可逆耗散。其核心表现可以概括为"三慢"：

形变慢：拉伸时不会瞬间变形，而是"拖拖拉拉"逐渐被拉长；

回复慢：外力移除后，不会回弹恢复，而是保持形变状态；

耗能多：链段间的摩擦、缠结会消耗外力能量（比如蜂蜜流动时会发热）。

从分子层面看，黏性的根源是链段运动的"阻力"：

缠结密度高：高分子链像毛线团一样相互缠绕，滑移时需要先"解缠结"；

摩擦阻尼大：链段间的范德华力、氢键等会阻碍相对运动；

松弛时间长：链段从"受力形变状态"回到"自然状态"需要很长时间。

一句话总结：黏，就是链段"动得慢"，且运动过程中"能量留不住"。

高分子的"弹"，也不是机械弹簧的"弹性形变"，而是源于链段的"熵驱动恢复"和"约束性回弹"，核心是形变可逆且能储存能量。其分子机制有三个关键来源：

熵弹性（核心）：高分子链天然呈卷曲状态（熵值最大），受力被拉 straight 后，热运动使它"倾向于回到卷曲状态"，这种恢复力就是熵弹性；

缠结约束：未交联的高分子中，缠结点像"临时弹簧"，限制链段过度滑移，外力移除后会拉动链段回弹；

交联作用：化学交联（如硫化橡胶）或物理交联（如PA的氢键）形成固定网络，受力后网络拉伸，移除外力后网络弹性收缩。

一句话总结：弹，就是链段有"回到原来样子"的能力，且能把外力能量暂时存起来。

当黏性和弹性同时存在并相互作用，就形成了黏弹性——这是高分子材料独有的核心特征。简单来说：

黏性负责"耗能"和"不可逆形变"：让材料有流动、塑形的能力；

弹性负责"储能"和"可逆回弹"：让材料有恢复、抗形变的能力。

就像一块被拉伸的口香糖：松手后会先回弹一部分（弹性），但无法完全恢复，最终保持一定形变（黏性）——这个过程就是典型的黏弹性表现。

如果用一句话戳穿黏弹性的本质，那就是：黏弹性是高分子链段的"回弹倾向"与"滑移倾向"在时间维度上的竞争结果。

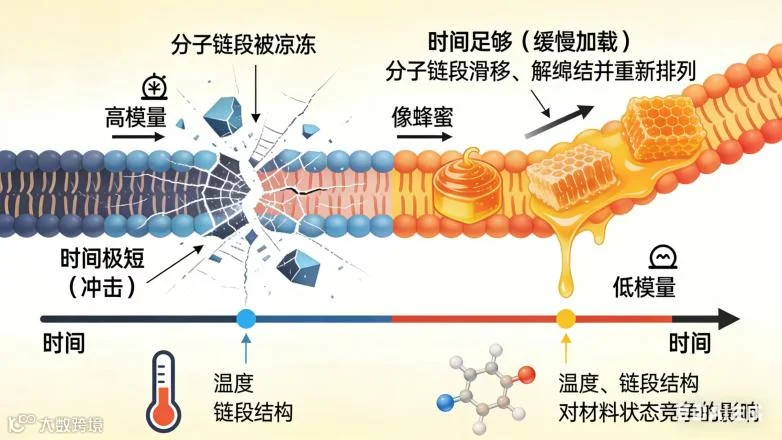

链段在外力作用下，始终存在两个"愿望"：一是回到卷曲状态（弹），二是发生滑移流动（黏）。最终材料表现为"固体"还是"液体"，核心取决于外力作用时间是否足够链段完成运动。我们可以用三个极端场景理解这个竞争过程：

当外力加载速度极快（比如汽车碰撞、落锤冲击），时间远小于链段的"松弛时间"（链段完成一次转动/滑移所需的时间），会发生什么？

链段的"滑移愿望"来不及实现——转动、解缠结、形成银纹/剪切带等"耗能动作"全被"冻结"，只能依靠两种力硬扛应力：一是链段被拉直后的熵弹性恢复力，二是分子骨架（化学键、键角）的瞬时形变力。

此时材料的表现是：模量极高、硬度大，但无法耗散能量，应力会在局部集中，最终以脆性断裂收场。

最典型的例子是聚丙烯（PP）：

高速冲击（如零下20℃落锤测试）：链段完全冻结，松弛机制失效，样品直接脆裂；

低速拉伸（如万能试验机50mm/min速度）：链段有充足时间滑移、重排，会发生屈服、成颈、拉白等塑性形变，表现出良好韧性。

当外力缓慢且持久地作用（比如悬挂的塑料薄膜、地下铺设的管道），链段有充足时间实现"滑移愿望"：它们会从容地转动、解缠结、重新排布，甚至发生整个分子链的移动。

这个过程中，外力能量被持续耗散（通过链段摩擦、缠结重组），材料会像蜂蜜一样缓慢流动——这就是我们常说的"蠕变"（形变随时间增加）和"应力松弛"（应力随时间衰减）的微观本质。

比如PVC水管长期承受水压时，会缓慢发生径向扩张（蠕变）；而被拉伸固定的橡皮筋，放置数月后会发现拉力变小（应力松弛），都是黏性主导的结果。

链段的"回弹-滑移竞争"，除了时间，还受三个核心因素调控——这也是研发中调整黏弹性的关键抓手：

温度：链段的"活力开关"

高温会提升链段热运动能量，让滑移更易发生（黏性增强）；低温则降低热运动，链段"冻住"（弹性占优）。比如橡胶在零下40℃会变脆（弹性主导），加热到100℃则会软化流动（黏性主导）。

链段结构：先天"运动基因"

柔顺链段（如PE的-CH₂-链）旋转阻力小，滑移容易（黏性明显）；刚性链段（如PMMA的苯环侧基）或高缠结、高交联结构，会限制滑移（弹性占优）。比如TPU因软段柔顺，黏性突出，而环氧树脂因交联密度高，弹性主导。

缠结与交联：后天"约束枷锁"

缠结密度高或交联点多，相当于给链段套上"枷锁"，滑移受阻（弹性占优）；反之则约束弱，黏性更明显。比如线性低密度聚乙烯（LLDPE）缠结少，易流动；而交联聚乙烯（PEX）因交联网络，抗蠕变能力极强。

一句话概括：黏弹性是链段活动能力（温度、结构决定）与约束强度（缠结、交联决定）的动态博弈，而时间则是这场博弈的"裁判"。

理解黏弹性的终极价值，在于解决实际研发问题。从加工到使用，从性能到老化，黏弹性几乎贯穿了高分子材料的全生命周期。下面五个关键场景，带你看懂它的“隐形影响力”：

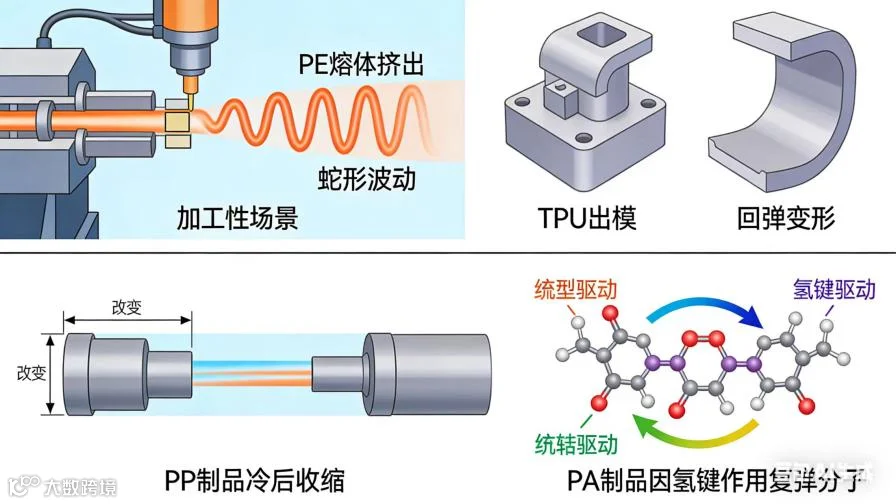

注塑、挤出、吹膜等加工过程，本质是"利用黏弹性控制熔体流动与成型"。很多加工问题，根源都是链段"动得太快"或"动得太慢"：

黏性过强（链段动得慢）：熔体流动阻力大，充模速度慢，易出现流痕、拖尾、缺料等问题；比如PC因黏度高，加工时需提高温度降低黏性，否则会出现表面波纹。

弹性过强（链段回弹快）：熔体被剪切拉直后，出模时会快速回弹，导致熔胀（如挤出管材口径变大）、翘曲（如注塑件脱模后变形）；比如PE挤出时的"蛇形波动"，就是弹性过强导致的周期性回弹。

黏弹性敏感（链段动得不稳）：温度或剪切速率稍变，链段松弛时间就剧烈变化，导致流动不稳定；比如PP注塑时温度不足，链段恢复太快，两股熔体在熔接处来不及融合，形成强度极低的熔接线。

△ 研发启示：调整加工工艺（温度、压力、速度），本质是调控链段的松弛时间，让它在"流动成型"时黏性主导，在"定型保尺寸"时弹性主导。

很多制品冷却后仍会收缩、翘曲，根源是"冷却后链段还在动"——黏性的"缓慢松弛"和弹性的"持续回缩"在持续作用：

热收缩（弹性主导）：加工时熔体被拉伸，冷却定型后，链段仍有"回到卷曲状态"的倾向，随着时间推移会缓慢回缩；比如PVC热收缩膜，就是利用加热后链段快速回弹实现收缩包装。

翘曲（黏弹性不均）：制品不同区域（如壁厚处与薄壁处）冷却速度不同，链段松弛时间有差异，有的区域回缩多，有的区域回缩少，导致整体翘曲；比如注塑件的"香蕉弯"，就是两侧冷却速度不均引发的松弛差异。

尺寸漂移（黏性主导）：长期使用中，链段持续缓慢滑移、重排，导致尺寸逐渐变化；比如长期承载的塑料齿轮，会因蠕变导致齿厚变薄。

典型案例：PP收缩率比PA大，根源不同——PP是链段柔顺，冷却后熵驱动回缩（黏性弱，弹性主导的自由回缩）；PA是氢键形成的物理交联，冷却后分子间作用力拉动链段回弹（弹性强，分子间作用力驱动）。

冲击性能的核心是"链段能否在极短时间内完成'储能-耗能'"：

第一步（储能）：冲击瞬间，链段被拉直，弹性主导，将冲击能转化为弹性势能；

第二步（耗能）：链段快速滑移、解缠结，或形成银纹、剪切带，通过黏性将弹性势能耗散为热能。

如果链段"瞬间动不起来"（如低温、刚性链段），就会出现：储能后无法耗能，应力集中导致脆断（如PMMA常温冲击脆裂）；如果链段"能动且能耗"，则表现为韧性（如TPU、EPDM，链段自由度高，冲击时能快速吸能耗能）。

△ 研发启示：提升抗冲击性能，关键是让链段在冲击时"动得起来"——比如在PA中加水（增塑剂），水会削弱氢键，降低链段运动阻力，干燥的PA冲击强度会大幅下降，就是这个原因。

材料在循环加载（如齿轮转动、弹簧震动）中失效，本质是“链段无法边运动边恢复”：

弹性不足：每次加载后无法回到原位，形变逐步累积，形成永久损伤；

黏性不足：每次循环间隙无法松弛应力，应力逐步集中在薄弱处，形成微裂纹并扩展。

比如橡胶密封圈长期往复压缩后会"永久变形"（弹性不足，黏性导致的不可逆形变累积）；而交联度过高的橡胶，链段被锁死，无法松弛应力，会在循环中早期开裂（黏性不足，耗能能力差）。

△ 研发启示：疲劳性能优异的材料，必须是"弹性-黏性平衡"——既能回弹复位，又能松弛卸力。

老化的本质，是外界因素（氧、热、光）破坏了链段的运动能力，导致黏弹性双重衰减：

黏性降低：氧化导致链段交联、结晶度升高，或增塑剂流失，链段滑移阻力增大，无法流动耗能；

弹性降低：过度氧化导致链段断裂，交联网络破坏，回弹能力下降。

最终表现为：材料变脆（无法耗能）、回弹下降（无法储能）、抗冲击和疲劳性能暴跌——比如长期暴晒的塑料水管，会因链段被"锁死"而变脆开裂。

黏弹性，就是高分子链段在外力作用下，同时表现出的"储能回弹（弹性）"与"耗能流动（黏性）"行为，而这种行为的最终表现，由时间（加载速度）、温度（链段活力）、结构（运动阻力）三个核心因素共同决定。

理解了它，你就能穿透现象看本质：

加工时的流痕、熔胀，是链段"动得快慢"的问题；

制品的翘曲、收缩，是链段"静后仍动"的问题；

材料的韧脆、疲劳，是链段"瞬间能不能动"的问题；

老化的脆化、失效，是链段"越来越不能动"的问题。

高分子研发的高手，从来不是盯着仪器曲线看数据，而是能从曲线中"看见"链段的运动——这正是黏弹性给我们的核心洞察力。
