从饮料瓶到航天服：PET材料的硬核实力全揭秘

PET的全称为聚对苯二甲酸乙二酯，其“能屈能伸”的性能，根源在于独特的分子链构造。就像建筑的承重结构决定房屋强度，PET的分子骨架直接决定了它的核心特性。

1、核心骨架：刚性与柔性的完美平衡

PET的分子链由两种关键单元交替连接而成：对苯二甲酸提供的芳香环单元和乙二醇提供的脂肪链单元。这种“刚性骨架+柔性关节”的组合，让PET同时具备高强度和抗弯折性——芳香环像钢筋一样撑起结构强度，脂肪链则像铰链一样提供活动韧性。

2、关键基团：决定性能的“功能按钮”

分子链上的三个核心基团，分别掌控着PET的不同“技能点”：

酯基（-COO-）：它是连接分子链重复单元的“桥梁”，但同时也是PET的“阿喀琉斯之踵”——作为水解敏感位点，在高温、强酸碱环境下容易断裂，这也是PET不耐长期高温蒸煮的原因。

苯环：平面共轭的环状结构让分子链难以弯曲，赋予PET出色的刚性和耐热性，使其熔点高达255-260℃，远超普通塑料。

亚甲基（-CH₂-）：两个碳原子之间的单键可以自由旋转，为分子链提供柔性，让PET制成的纤维能弯折数万次不断裂，饮料瓶掉落时也不易摔碎。

3、构象变化：温度掌控的“形态开关”

PET的分子链天然呈伸直链构型，但冷却速度会直接改变它的最终形态，形成“透明”与“不透明”两种状态：

顺式构象（无定形结构）：当PET熔体被快速冷却（如饮料瓶吹塑工艺），分子链来不及整齐排列，就会形成无序的无定形结构，此时材料呈现高透明状，这就是瓶装水容器晶莹剔透的原因。

反式构象（结晶结构）：若熔体缓慢冷却（如涤纶纤维纺丝后处理），分子链会有序堆叠形成结晶区，材料呈现乳白色不透明状，同时强度和耐热性进一步提升。

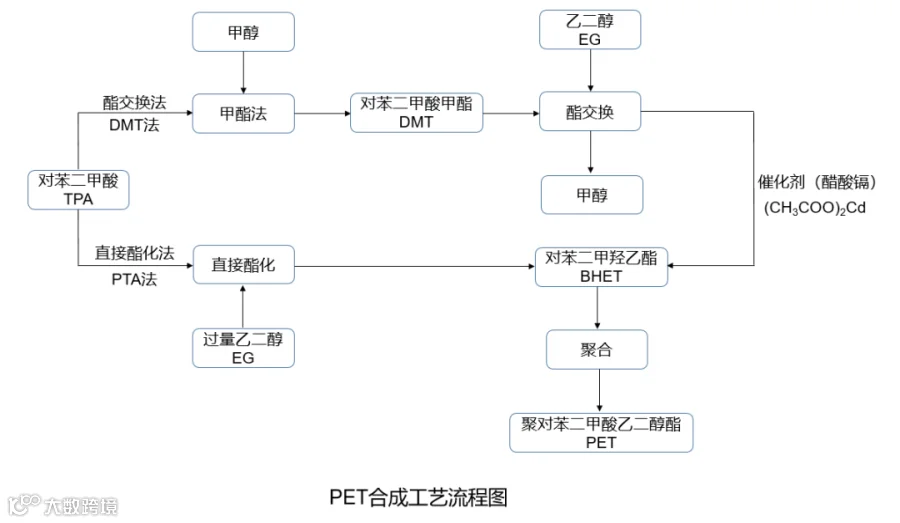

PET的工业生产看似复杂，实则遵循“预聚+缩聚”的核心逻辑，通过逐步脱除小分子（水或甲醇）实现分子链增长。目前主流有两种工艺路线，分别适配不同原料场景。

1、直接酯化法：高效主流的现代工艺

这是目前全球PET生产的主流工艺，适用于高纯度原料，具有流程短、能耗低的优势，占全球产能的80%以上。

原料：高纯度对苯二甲酸（PTA，纯度≥99.9%）、乙二醇（EG）

核心三步流程：

1）浆料配制：在搅拌釜中按1:1.1的摩尔比混合PTA和EG（EG过量10%以确保反应充分），加入锑系催化剂（如三氧化二锑），搅拌成均匀的白色浆料——这一步就像和面，比例精准才能保证后续“口感”。

2）酯化反应：浆料送入酯化釜，在240-260℃、0.3-0.5MPa压力下反应，PTA与EG结合生成对苯二甲酸乙二酯（BHET）单体，同时释放出水。生成的水与过量EG通过酯化塔分离排出，推动反应持续正向进行，转化率可达95%以上。

3）缩聚反应：BHET先进入预缩聚釜（260-270℃、真空度0.02-0.05MPa），初步脱除部分EG，形成低聚物；随后送入终缩聚釜（270-280℃、高真空0.001MPa以下），加入二氧化钛（消光剂，按需添加），在高真空环境下强制脱除EG，分子链不断增长至目标聚合度（通常为100-200），最终形成粘稠的PET熔体，可直接用于纺丝或注塑。

2、酯交换法：适配低纯度原料的传统工艺

在PTA提纯技术不成熟的年代，酯交换法是主流工艺，其核心是先将低纯度PTA转化为易反应的甲酯，再与EG反应，目前主要用于特殊改性PET生产。

原料：对苯二甲酸（PTA，纯度可略低）、乙二醇（EG）、甲醇（MT）

核心三步流程：

1）甲酯化：PTA与甲醇在150-200℃下反应，生成对苯二甲酸二甲酯（DMT），这一步能去除原料中的杂质，提升后续反应效率。

2）酯交换：DMT与EG在200-230℃下，以醋酸镉为催化剂进行反应，生成BHET和甲醇。甲醇通过精馏塔馏出，推动反应平衡正向移动，转化率可达98%。

3）缩聚反应：与直接酯化法完全一致，经预缩聚和终缩聚得到PET熔体，后续加工方式相同。

PET能横跨多个领域，靠的是均衡且可控的综合性能，这些性能都经过专业测试验证，有明确的数据支撑。

1、力学性能：刚柔并济的“耐造性”

通过万能材料试验机测试，PET的拉伸强度可达48-72MPa，远超普通聚乙烯（PE，15-30MPa）和聚丙烯（PP，30-40MPa），刚性足以支撑饮料瓶的站立需求；同时断裂伸长率达50%-300%，在-40℃的低温环境下仍能保持良好韧性，反复弯折1000次以上也不易开裂——这也是PET薄膜能用于食品包装反复折叠的原因。

2、耐热性能：稳定可靠的“温度耐受度”

通过热重分析（TGA）和差示扫描量热（DSC）测试，PET的耐热性表现突出：

TGA曲线显示，300℃以下PET的质量损失率低于1%，说明化学结构基本稳定，足以应对日常高温场景；

DSC曲线显示，其玻璃化转变温度（Tg）约70℃，结晶熔点（Tm）255-260℃，经改性后（如结晶调控）可耐受120℃的热灌装，适配茶饮料、果汁等热灌装需求。

而DTG（热重微分）曲线的峰值温度越高，说明PET在高温下的分解速率越慢，热稳定性越强——航天用PET改性后，该峰值温度可提升至400℃以上。

3、透明性：可调控的“视觉效果”

纯PET为半透明状，但通过控制结晶度可实现“透明-不透明”的精准调控：快速冷却使结晶度低于5%时，透光率可达90%，接近普通玻璃，常用于饮料瓶、化妆品瓶；缓慢冷却或加入成核剂使结晶度提升至30%-50%时，呈乳白色不透明状，用于涤纶纤维、家电外壳等场景。

4、化学稳定性：选择性的“耐腐蚀能力”

室温下，PET能耐稀酸、稀碱和大多数有机溶剂（如乙醇、汽油），但在高温（＞120℃）或浓酸碱环境下，酯基会发生水解反应，导致性能下降——这也是PET饮料瓶不建议重复盛放热水的原因。

通过不同的加工工艺（吹塑、纺丝、注塑、薄膜拉伸）和改性技术（增强、增韧、阻燃），PET实现了“全场景渗透”，从民生到航天无所不在。

1、包装领域：最大宗的应用场景

包装领域占PET总消费量的65%以上，核心优势在于“轻、强、透”的组合：

无定形PET经吹塑制成饮料瓶，重量仅为同容积玻璃瓶的1/10，透明度高且耐冲击，单次使用或回收后可制成再生纤维；

高结晶PET经双向拉伸制成BOPET薄膜，耐热性提升至120℃，用于冷冻食品包装、微波加热容器；

PET还可制成食品罐内涂层，防止金属腐蚀，保障食品安全。

2、纺织与服装领域：“涤纶”的真身

PET纺丝制成的纤维就是我们熟知的“涤纶”，占全球合成纤维产量的70%：

普通涤纶纤维强度高、耐褶皱、易染色，用于衬衫、牛仔裤、窗帘等；

改性后的涤纶可实现吸湿排汗、抗菌、抗紫外线等功能，用于运动服、户外装备；

工业用涤纶长丝强度堪比钢材，用于轮胎帘子线、传送带等。

3、电子电器领域：绝缘与结构的双重担当

经玻璃纤维增强后的PET（PET+30%GF），拉伸强度提升至100MPa以上，同时具备优异的电气绝缘性，成为电子电器领域的“常客”：

结构件：连接器、电容器外壳、变压器骨架，替代传统金属部件减轻重量；

薄膜件：BOPET薄膜经镀膜处理后制成电容膜、光伏背板膜，耐候性与绝缘性适配电子元件长效使用需求；

基材：计算机软盘、光盘的基材，靠的是PET薄膜的尺寸稳定性。

4、航天与高端领域：科技硬核的“隐形支撑”

在航天领域，PET通过改性实现了“质的飞跃”，成为关键材料：

绝缘材料：玻璃纤维增强PET兼具高强度和电气绝缘性，用作航天设备电线电缆绝缘层，耐受太空极端温差（-180℃至150℃）；

热控材料：PET泡沫与铝箔复合制成的“太空毯”，能反射90%以上的红外辐射，用于航天器热控系统或航天员舱外航天服；

结构材料：PET基复合材料重量轻、抗辐射，用于卫星部件的轻量化设计。

从1941年首次合成，到如今年产超7000万吨，PET的发展历程完美诠释了“材料改变生活”。它既没有因扎根民生而失色，也没有因涉足高端而“高冷”，靠的是分子结构的先天优势，更靠制备工艺和改性技术的持续进化。

未来，随着回收技术的突破（如化学回收实现PET无限循环）和改性技术的升级（如耐超高温PET研发），这个“化学多面手”还将解锁更多应用场景。你还在哪些意想不到的地方见过PET的身影？欢迎在评论区留言分享！
