做产品设计时，你是否遇到过这样的困惑：
“要选耐摔的手机外壳，该看‘冲击强度’还是‘韧性’？”
“汽车保险杠长期使用怕变形，该测‘蠕变’还是‘应力松弛’？”
“电线绝缘层要防漏电，‘体积电阻率’和‘介电强度’哪个更关键？”
高分子材料的特性描述（硬度、强度、韧性等）看似相近，实则对应完全不同的性能逻辑，甚至直接决定产品的寿命与安全性。今天小玖从“特性定义 - 测试方法 - 混淆对比 - 应用落地”四个层面，系统拆解高分子材料的核心特性，帮你建立“特性→测试→选型”的精准对应思维。
高分子材料特性的
“五大维度” 与测试方法
高分子材料的特性需从力学、热学、电学、化学、光学五大维度分类，每个特性都有明确的定义和国际通用测试标准（如 ASTM、ISO），这是避免混淆的基础。
1、力学特性：材料 “抗外力作用” 的核心能力
力学特性是最易混淆的类别，直接关系到材料 “是否容易碎、是否容易变形、能否反复用”，关键特性及测试方法如下：

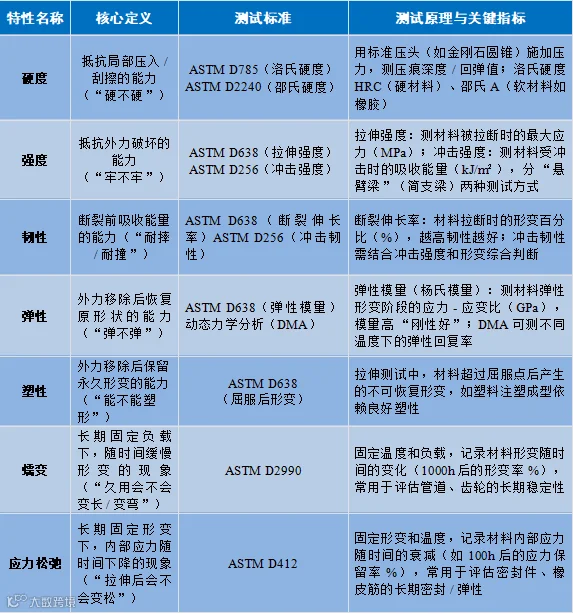

2、热学特性：材料 “耐温 / 抗热变形” 的能力
关系到材料能否在高温环境下使用，核心特性如下：
热变形温度（HDT）：材料在固定负载下开始明显变形的温度（ASTM D648），如 PC 的 HDT 约 130℃，可用于判断材料能否承受热水（100℃）环境；
玻璃化转变温度（Tg）：无定形高分子从 “硬脆玻璃态” 变为 “柔软高弹态” 的温度（DMA/DSC 测试），如 PVC 的 Tg 约 80℃，低于 80℃硬挺，高于 80℃易变形；
阻燃性：材料抵抗燃烧的能力（UL94 标准），分 V0（离火 10s 内熄灭）、V1（30s 内熄灭）等等级，如手机外壳需达到 UL94 V0 级。
3、电学特性：材料 “导电 / 绝缘” 的能力
主要用于电子、电线电缆领域：
体积电阻率：材料阻止电流通过的能力（ASTM D257），单位Ω・cm，绝缘材料需＞1014Ω・cm（如 PE 的体积电阻率约 1016Ω・cm）；
介电强度：材料被击穿前能承受的最高电压（ASTM D149），单位 kV/mm，电线绝缘层需＞20 kV/mm，防止高压下漏电。
4、化学 / 光学特性
化学稳定性：抵抗酸碱、溶剂腐蚀的能力（如 PTFE 耐强酸强碱，常用于化工管道）；
透光率：可见光透过材料的比例（ASTM D1003），如 PC 透光率达 90%，可做透明灯罩。
4 组易混淆特性的 “本质区别”
很多人混淆特性，是因为没抓住 “核心定义差异” 和 “应用场景边界”，以下 4 组对比帮你彻底厘清：
1、硬度 vs 强度：“抗形变”≠“抗破坏”
核心区别：
硬度是“抵抗局部小形变”（如刮擦、压痕），强度是“抵抗整体破坏”（如拉断、撞碎）—— 硬的材料不一定强，强的材料不一定硬。
举例说明：
玻璃（无机材料参考）：硬度高（莫氏硬度 6-7），但强度低（一摔就碎，冲击强度＜1 kJ/m²）；
聚丙烯（PP）：硬度低（洛氏硬度 R80），但拉伸强度高（约 30 MPa），且冲击强度可达 5 kJ/m²（抗摔）；
测试与应用差异：
选“防刮擦”材料（如手机外壳、家具表面）测硬度（洛氏 HRC）；选“承重/抗冲击”材料（如行李箱、保险杠）测强度（拉伸/冲击强度）。

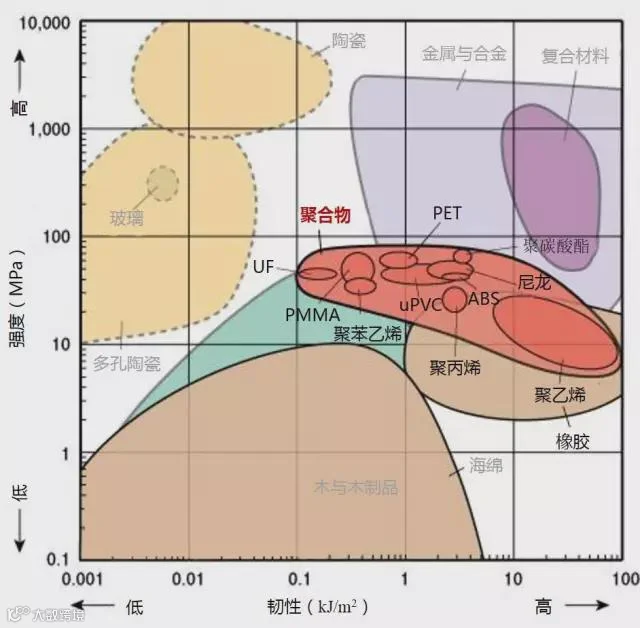

2、韧性 vs 强度：“耐撞”≠“牢”
核心区别：
强度是“能不能被破坏”（断裂时的最大应力），韧性是“破坏前能吸收多少能量”（结合强度和形变）—— 强度高的材料可能脆，韧性高的材料一定耐冲击。
举例说明：
聚苯乙烯（PS）：拉伸强度约40MPa（比PP高），但断裂伸长率仅2%（韧性差），一摔就碎；
聚碳酸酯（PC）：拉伸强度约 65MPa（强度高），断裂伸长率达100%（韧性好），能承受从1米高掉落的冲击（手机外壳常用）；
测试与应用差异：
测“能否承重”看强度（如货架托盘选高强度HDPE）；测“能否耐撞/耐摔”看韧性（如儿童玩具选高韧性ABS）。

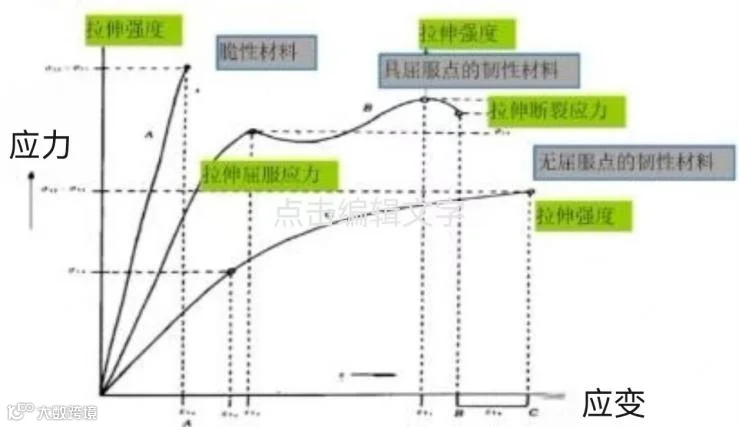

3、弹性 vs 塑性：“能回弹”≠“能塑形”
核心区别：
弹性是“外力撤去后恢复原状”（可逆形变），塑性是“外力撤去后保留形变”（不可逆形变）—— 弹性材料适合反复使用，塑性材料适合加工成型。
举例说明：
天然橡胶：弹性回复率＞90%（拉伸后松手即回弹），适合做轮胎、密封圈；
聚丙烯（PP）：加热到160℃后呈塑性（可注塑成餐盒形状），冷却后保持形态（塑性形变）；
测试与应用差异：
选“反复使用”材料测弹性（如橡皮筋选天然橡胶）；选“加工成型”材料测塑性（如塑料杯选可注塑的 PP）。
4、蠕变 vs 应力松弛：“久用形变”≠“久用变松”
核心区别：
二者都是“时间相关的粘弹性行为”，但边界条件不同：
蠕变：固定负载 + 温度，看“形变随时间变化”（如衣架挂久了变长）；
应力松弛：固定形变 + 温度，看“应力随时间下降”（如松紧带拉伸后长期固定，弹力会变松）；
举例说明：
尼龙（PA）齿轮：长期承受固定负载（如传动压力），需测蠕变（防止1年后齿轮变形卡壳，ASTM D2990测试1000h形变率＜5%）；
橡胶密封件：安装后长期保持压缩形变（如管道密封圈），需测应力松弛（防止1年后应力下降导致漏水，ASTM D412 测试 100h 应力保留率＞70%）；
测试与应用差异：
评估“长期承重部件”（齿轮、管道）看蠕变；评估“长期形变部件”（密封件、橡皮筋）看应力松弛。
4 类典型产品的
“特性 - 测试 - 材料” 匹配逻辑
理解特性的最终目的是“精准选型”，以下4个案例带你看如何将特性要求转化为测试指标和材料选择：
1、汽车保险杠（核心需求：耐撞 + 长期不变形）
特性需求拆解：
① 低温抗冲击（冬天撞护栏不碎）→ 冲击强度（ASTM D256，-30℃下≥10 kJ/m²）；
② 保持形状（长期承重不变形）→ 蠕变性能（ASTM D2990，23℃、10MPa 负载下1000h形变率＜3%）；
③ 一定刚性（不软塌）→ 弯曲模量（ASTM D790，≥1500MPa）；
材料选择：
改性聚丙烯（PP+EPDM）
EPDM 橡胶颗粒能提升PP的低温韧性，满足冲击需求；PP本身的结晶性保证了良好的抗蠕变能力，适合长期使用。
2、手机外壳（核心需求：防摔 + 耐刮擦）
特性需求拆解：
① 防摔（掉落不裂）→ 冲击强度（ASTM D256，简支梁冲击≥20 kJ/m²）+ 断裂伸长率（ASTM D638，≥80%）；
② 耐刮擦（日常使用不花）→ 洛氏硬度（ASTM D785，HRC≥10）；
③ 耐高温（夏天暴晒不变形）→ 热变形温度（ASTM D648，1.82MPa 负载下≥120℃）；
材料选择：
聚碳酸酯（PC）或 PC/ABS 合金
PC的高冲击强度和透光率适合透明外壳；PC/ABS合金（ABS 占 30%）可进一步提升耐刮擦性和加工流动性，适合复杂造型外壳。
3、电线电缆绝缘层（核心需求：绝缘 + 耐安装拉扯）
特性需求拆解：
① 防漏电（高压下不击穿）→ 介电强度（ASTM D149，≥25 kV/mm）+ 体积电阻率（ASTM D257，≥10¹⁶ Ω・cm）；
② 耐拉扯（安装时不易断）→ 拉伸强度（ASTM D638，≥20 MPa）+ 断裂伸长率（≥300%）；
③ 耐温（电线发热不软化）→ 热变形温度（ASTM D648，≥80℃）；
材料选择：
交联聚乙烯（XLPE）
普通PE的耐温性差（HDT 约 60℃），通过“交联”（化学或辐照）提升分子链强度，使 XLPE的HDT达90℃，且绝缘性能优于PE，适合中高压电线。
4、齿轮 / 轴承（核心需求：耐磨 + 长期抗形变）
特性需求拆解：
① 耐磨（转动时不磨损）→ 摩擦系数（ASTM D1894，与钢摩擦≤0.3）+ 磨损量（＜5 mg/1000 次摩擦）；
② 抗疲劳（反复受力不裂）→ 疲劳强度（ASTM D671，10⁶次循环下≥15 MPa）；
③ 长期不变形（持续负载不塌）→ 蠕变性能（ASTM D2990，23℃、5MPa 负载下 1000h 形变率＜2%）；
材料选择：
聚甲醛（POM，“赛钢”）
POM的分子链规整性高，结晶度达70%-80%，兼具低摩擦系数（耐磨）和优异抗蠕变能力，是替代金属齿轮的常用材料（如打印机齿轮、汽车门把手齿轮）。
3 步掌握高分子材料特性选型法
1、拆需求：将产品使用场景转化为具体特性（如“防摔”→冲击强度 + 韧性）；
2、查标准：根据特性找到对应的测试方法（如韧性→ASTM D256冲击测试）；
3、对材料：根据测试指标筛选材料（如冲击强度≥10 kJ/m²→ 选PP/EPDM、PC）。
下次再遇到“选材料”的问题，不妨按这3步走——先明确“要什么特性”，再对应 “测什么指标”，最后找到“匹配的材料”，就能避免因概念混淆导致的选型错误。
你在产品设计中遇到过哪些“特性混淆”的问题？比如“不知道选耐温还是耐蠕变”，欢迎在评论区留言，我们一起讨论解决方案！
END
免责声明 | 部分素材源自网络，版权归原作者所有。
如涉侵权，请联系我们处理！
如有错误，欢迎指正！
