塑料件突然"坏了"？别只怪质量,“老化”可能才是幕后真凶

塑料件突然"坏了"？

别只怪质量,“老化”

可能才是幕后真凶

公园里的座椅突然 "咔嚓" 断裂，办公桌上的塑料收纳盒用久了发黄变脆，手里的塑料水杯边缘悄悄开裂…… 这些日常里的"小意外"，我们总习惯归因为"用太久"或"质量差"。但其实，很多时候真正的 "幕后推手" 是 —— 塑料老化。

它不是简单的 "用坏了"，而是材料、环境与时间在微观世界里的一场 "协同作用"。今天小玖就来拆透塑料老化的机理、误区和应对办法，让你真正看懂塑料的 "衰老密码"。

很多人以为老化是 "一下子坏了"，但微观上看，它是一场按步骤来的 "失效过程"—— 就像材料从 "健康" 到 "生病" 的渐变，每一步都环环相扣：

第一步：化学键先"扛不住"

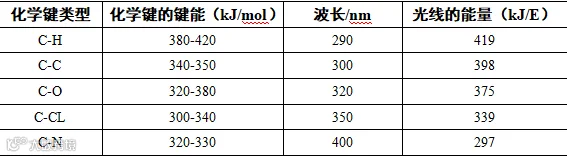

塑料的分子链就像 "长长的链条"，而光照（尤其是紫外线）、高温这些环境因素，就像 "小锤子" 不断敲打链条上的 "焊点"（化学键）。当光线能量超过化学键的 "承受力"（比如波长 280-400nm 的紫外线，能量足以打断多数塑料的化学键），链条就会先从薄弱处 "断焊"。

第二步：小分子来"添乱"

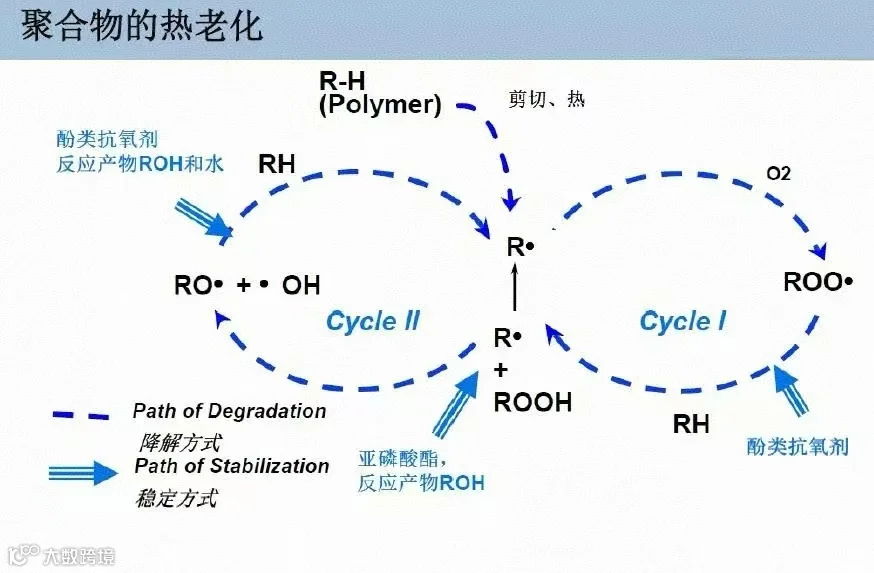

一旦化学键断裂，环境里的氧气、水分这些 "小分子" 就会趁机钻进材料内部，像 "腐蚀剂" 一样和断裂的分子链发生反应 —— 比如氧气会让分子链 "氧化生锈"，水分会让某些基团 "水解断裂"，相当于给老化 "踩了油门"。

第三步：性能开始"变样"

分子链要么断成 "短链条"（导致材料变脆、强度下降），要么乱成一团 "交联"（可能让材料变硬、失去弹性），这时候我们就能直观看到变化：有的塑料变脆易裂，有的变软发粘，有的发黄失色 —— 这些都是老化的 "外在表现"。

第四步：最终"撑不住"失效

当分子结构被破坏到一定程度，再加上日常使用中的外力（比如座椅承重的压力、零件的拉伸力），材料上就会慢慢出现裂纹，变形也越来越明显，最后彻底 "没法用"—— 这就是老化的最终结果。

简单说：老化是 "从分子到性能" 的逐步崩坏，要解决它，就得从每个环节下手，而不是只看 "最后坏了" 的结果。

塑料老化的速度，不是 "随机的"，而是由树脂本身、环境条件、受力情况三者共同决定的。就像人的衰老，既看 "先天体质"，也看 "生活环境"，还看 "是否过度劳累"。

"先天结构" 决定抗老底子

塑料的 "抗老能力"，从生产时的 "分子结构" 就定了大半：

有"易受伤基团"的，更怕老：比如分子链里有双键（像天然橡胶、丁二烯橡胶）、羟基（如聚乙烯醇）、酯键（如 PET 塑料）的树脂，就像 "自带薄弱点"—— 双键易被氧气 "攻击"，酯键在湿热环境下易 "水解断裂"，所以这类塑料更易发黄、变脆。

分子量"乱"的，抗老差：如果树脂的分子链 "长短不一"（分子量分布宽），就像一支 "高矮不齐的队伍"，受力和抗环境冲击时容易 "各自为战"，比分子量分布整齐的树脂更易老化。

结晶度"不合适"的，也麻烦：结晶性树脂（比如 PE、PP）里，整齐排列的"晶格" 像 "防护盾" 能延缓老化，但如果结晶度过高，材料会变脆，反而容易因受力出现裂纹，加速老化。

老化的"催化剂"

环境就像塑料的 "生活环境"，不好的环境会让老化"提速"：

紫外线是"头号杀手"：阳光里的紫外线（尤其是 280-400nm 波段）能直接 "打断分子链"，户外的塑料件（比如遮阳棚、户外座椅）比室内的老化快得多，就是因为紫外线 "持续攻击"。

高温是"加速器"：温度越高，分子运动越 "活跃"，化学反应速度也越快 —— 就像夏天的塑料水管比冬天的更易变脆，因为高温让分子链断裂得更快。

高湿是"特定克星"：潮湿环境会促进 "水解反应"，对含酯键、酰胺键的树脂（比如 PET 饮料瓶、PA 尼龙件）来说，高湿就像 "温床"，会让它们慢慢 "水解变脆"。

老化的 "助推器"

塑料在使用中受的力，会悄悄 "加速老化"：

持续拉伸应力：比如一直被绷紧的塑料绳、受力的塑料支架，分子链会被 "拉得更整齐"，但也容易出现 "晶格缺陷"，环境因素一作用，这些缺陷处就会先开裂。

交变应力：比如反复开关的塑料卡扣、经常晃动的塑料零件，材料内部会产生 "疲劳"，老化产生的小裂纹会在应力反复作用下慢慢扩大，最后突然断裂。

❌ 误区 1：塑料老化就是 "变脆"

很多人觉得 "老化 = 变脆"，但其实不同塑料老化表现差太多：

PVC 塑料高温下可能因增塑剂迁移 "变软发粘"；

天然橡胶老化后会 "变硬开裂"；

某些聚氨酯材料老化后会 "失去弹性、变软塌陷"。

真相：老化是分子链结构变化的结果 —— 断链可能变脆，交联可能变硬，也可能因材料不同出现其他变化，不能只看 "变脆" 这一种。

❌ 误区 2：加了抗氧剂就"不会老化"

有人把抗氧剂当 "万能药"，但它的作用很有限：

抗氧剂只能 "捕捉自由基"，延缓 "氧化老化"，对紫外线、水解导致的老化几乎没用；

而且抗氧剂会慢慢 "消耗"，等它用完了，老化还是会继续。

真相：抗氧剂是 "帮手" 不是 "救星"，防老化得搭配其他措施（如紫外线吸收剂）。

❌ 误区 3：室内塑料 "不会老化"

以为 "没晒太阳就安全"？太天真了：

室内的灯光（尤其是荧光灯）有紫外线，温度变化、湿度也会慢慢作用；

像 LED 灯外壳、厨房的塑料配件，长期处于高温或潮湿环境，老化速度可能不比户外慢。

真相：室内只是老化 "变慢"，不是 "停止"，只要有环境因素和时间，老化就会发生。

❌ 误区 4：新料一定比再生料 "抗老"

这是典型的 "偏见"：

再生料如果基础树脂的分子链没被过度破坏，加了足够的抗老化助剂，加工时也没断链，抗老能力可能和新料差不多；

反之，新料如果配方里缺抗老助剂，加工时分子链断了，抗老性可能还不如好的再生料。

真相：抗老能力看 "分子链状态、助剂多少、加工情况"，不看 "新料还是再生料"。

❌ 误区 5：温度越低，塑料越"耐老"

低温确实能 "减慢反应"，但有例外：

低温下有些塑料会 "脆化"（比如 PP 塑料在低温下易脆），受力时更易开裂，反而间接加速老化；

某些化学介质（如防冻液）在低温下仍能和塑料反应，导致老化。

真相：低温能 "缓老" 但不能 "防老"，还得看材料是否耐低温脆化。

想提前避坑？先认清哪些塑料 "天生易老"—— 它们通常有这 3 个特征：

含 "易反应基团" 的材料

分子链上有 "小弱点"，容易被环境因素 "盯上"：

含双键 / 三键：比如天然橡胶（聚异戊二烯）、顺丁橡胶，双键就像"暴露的伤口"，氧气、臭氧一攻就断，容易龟裂、变硬；

含羟基 / 氨基：比如聚乙烯醇（PVA）遇水易吸湿水解，聚酰胺（PA 尼龙）在高温高湿下，氨基会和水反应让分子链断裂；

含酯键 / 醚键：比如 PET 塑料（饮料瓶）在酸 / 碱环境下，酯键易水解变脆；聚甲醛（POM）高温下醚键易断裂，还会释放甲醛。

分子链 "乱糟糟" 的非结晶材料

结晶材料的分子链 "排得整齐"，像 "紧实的砖墙" 抗冲击；非结晶材料分子链 "东倒西歪"，分子间作用力弱，容易被外界因素 "穿透"：

PVC（聚氯乙烯）：非结晶结构 + 含氯原子，光照高温下易 "脱 HCl"，导致材料发黄、发脆；

PS（聚苯乙烯）：分子链刚性强，紫外线下易断链，表面会 "粉化"；

非结晶丙烯酸树脂：涂层在湿热环境下易水解、氧化，出现失光、剥落。

自带 "隐患" 的低稳定性材料

要么分子链有 "弱键"，要么有 "杂质捣乱"：

含弱键：比如聚醚型聚氨酯里的 "过氧键"，高温下易分解出自由基，引发老化；纤维素材料（如某些生物塑料）的 "糖苷键"，易被微生物 "酶解" 腐烂；

有残留杂质：比如 PP 塑料合成时残留的钛系催化剂，会像 "催化剂" 一样加速氧化老化，让材料更易变脆。

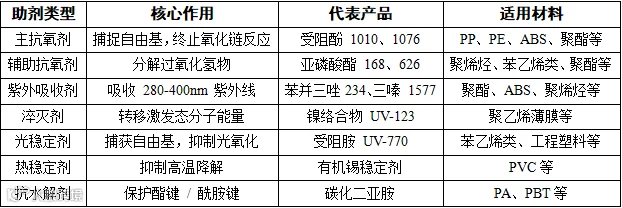

对付老化，少不了抗老化助剂 —— 但不是随便加的，得按 "材料、环境" 选对 "帮手"：

选用小技巧：

户外制品：紫外线吸收剂 + HALS（比例 2:1）"强强联合"，防光老化更靠谱；

高温环境：优先选耐高温抗氧剂（如 1098），避免助剂 "提前失效"；

食品接触件：选 FDA 认证的助剂（如抗氧剂 1076），安全第一。

想知道塑料耐不耐老，不用等 "用坏了才发现"，实验室测试能提前 "模拟老化"，关键看这几个指标：

QUV 测试（模拟户外老化）

核心指标：辐照度（0.7-1.5W/m²@340nm，模拟不同地区紫外线强度）、循环条件（UV 阶段 60-80℃+ 冷凝阶段 40-50℃，模拟昼夜温差和潮湿）；

评价标准：色差 ΔE＞3.0（肉眼能看出明显变色），就说明已显著老化。

热氧老化测试（模拟高温环境）

温度选择：比实际使用温度高 20-30℃（加速测试，缩短时间）；

失效判断：定期测拉伸强度，当强度保持率下降到 50%，说明材料已 "老化失效"。

水解老化测试（针对易水解材料）

测试条件：85℃/85% RH（高温高湿）或沸腾水浸泡；

适用材料：PA、PBT 等含酯键 / 酰胺键的塑料，看其是否变脆、强度下降。

防止塑料老化，不是 "随便换种贵材料" 或 "堆助剂"，得从 "选材、配方、设计" 全流程下手：

1、选对 "抗老底子" 的材料

优先选分子结构稳定的树脂：比如含氟、芳香环的材料（耐光耐温）；结晶度适中的树脂（既抗老化又不易脆）；避开含大量易反应基团的材料（除非必用，再搭配防护措施）。

2、配方里加 "精准帮手"

按使用环境加助剂：户外加紫外线吸收剂 + 光稳定剂；高温环境加耐高温抗氧剂；潮湿环境加抗水解剂；别盲目堆助剂（可能反而影响性能）。

3、设计上避 "应力陷阱"

减少应力集中：比如零件边角做圆角（别做直角），避免薄厚不均（受力易裂）；减少与腐蚀性介质接触：比如避免塑料件长期泡在水里或接触酸碱。

塑料老化看似是 "时间导致的必然"，但其实背后是 "材料、环境、应力" 的可调控因素。搞懂它的机理，避开认知误区，选对材料和助剂，就能让塑料件 "老得更慢"，甚至 "超期服役"。

下次再遇到塑料件 "变样"，别再只说 "质量差"—— 或许你已经能看出：哦，这是老化在 "搞事"，而我们，早就知道怎么对付它了。
