做PET光学膜可靠性测试的工程师，多半遇过这样的困惑：双85环境下前100小时性能稳如泰山的样品，200小时后突然起泡，300小时就彻底层间剥离。这种“断崖式失效”打破了“老化匀速衰减”的常识，让不少人摸不着头脑。双85测试绝非简单的极限挑战，其背后藏着多层体系非线性老化的核心逻辑。今天小玖将拆解吸湿量、内应力等关键变量的作用机制，更给出驯服非线性的工程方案，助你跳出“时长赌局”。
01
双 85 测试：
PET 光学膜的 “压力试炼场”
PET光学膜凭借优异的透光性、力学强度及化学稳定性，已成为显示面板、光伏封装、车载显示等领域的核心材料。而双85测试（85℃高温 + 85%RH高湿）作为其可靠性评估的“金标准”，能快速模拟极端环境下的服役表现，提前预判材料寿命。但测试中频繁出现的反常现象始终困扰着工程师：前100小时性能稳定的合格样，200小时后突然边部起泡，300小时彻底层间剥离——这种“断崖式失效”为何打破了“线性老化”的常规认知？

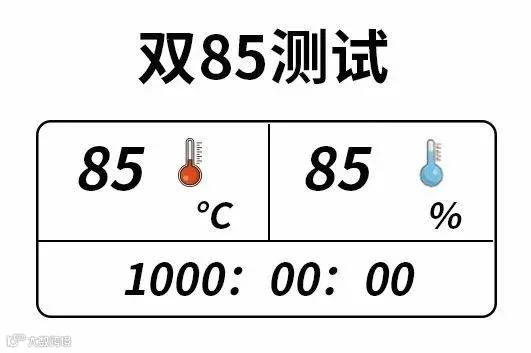

双85测试参数精准匹配电子产品极端服役场景：85℃对应设备高温运行内部温度，85%RH模拟热带雨季或密闭空间高湿环境。其核心价值是加速暴露耐湿热短板，但“100小时稳定→200小时起泡→300小时剥离”的突变曲线，颠覆了“性能匀速衰减”的传统认知，本质是多层体系的非线性老化规律。
这种突变并非个例，而是双85测试中PET光学膜（尤其是含AR/HC/OCA复合层的体系）的典型失效模式。前100小时，膜面平整、透光率等关键指标无明显波动，看似足以应对极端环境；但200小时左右，边部开始出现微米级气泡，且短时间内快速扩张；300小时时，原本紧密结合的功能层与基材彻底分离，光学性能完全丧失。问题的核心在于：老化不是“匀速折旧”，而是“阈值触发”——当吸湿量、内应力、界面能三大关键参数同时突破临界值，系统便会瞬间崩塌。
02
失效现象直击：
不是缓慢劣化，而是突然崩塌
传统认知中，材料老化应遵循“线性规律”——就像金属锈蚀，腐蚀程度随时间缓慢加深。但PET光学膜的双85测试数据，却呈现出“平台期→突变期”的典型非线性特征。
前100小时的“平台期”极具迷惑性：透光率波动≤1%，雾度稳定在0.5%以下，外观无任何瑕疵，所有检测指标均符合合格标准。若仅依据这一阶段数据判断，很容易得出“材料耐湿热性能优异”的误判。
200小时是明确的“突变临界点”：膜边部首先出现针尖大小的气泡，这是因为界面处已形成连续水膜，引发局部水解；48小时内，气泡会扩张至直径1-2mm，且从边部向中心蔓延；300小时时，层间剥离率超过80%，膜材失去承载光学功能的基础。这种“无预兆崩塌”的本质，是材料内部微观损伤的“积少成多”——前100小时的“稳定”只是表象，吸湿、应力积累、界面劣化等隐患已在微观层面悄然演进。
非线性老化的核心，是吸湿量、内应力、界面能三大物理量的“交叉阈值效应”。三者并非独立作用，而是相互耦合、协同突破临界值，最终引发宏观失效。这一过程可通过微观机理清晰拆解。
03
非线性老化揭秘：
阈值触发的连锁反应
非线性老化的核心机理，是吸湿量、内应力、界面能三大物理量的“交叉阈值效应”——三者耦合叠加突破临界值，触发性能断崖式下降。
1、吸湿量：从表层吸附到界面饱和的危机
湿热环境中，PET光学膜吸湿分两阶段：前100小时“表层吸附期”，水分子仅附着表面及浅层孔隙，未破坏内部结构；100-200小时“界面饱和期”，水分子渗透至OCA与基材、功能层界面，含水量达5%-8%时形成连续水膜。
界面水膜引发两大问题：
一是催化PET分子链酯基水解断裂，力学强度下降30%以上；
二是加速残留金属离子迁移，形成导电通道加剧结合力衰减，这是200小时起泡的直接诱因。
2、内应力：裂纹从微增长到失稳扩展的跨越
双85测试中温度波动引发热胀冷缩循环应力，PET基材与AR/HC层热膨胀系数差异（7×10-5/℃ vs 2×10-5-5×10-5/℃）导致界面应力集中。初期仅产生＜50nm的缓慢扩展微裂纹，180-200小时循环次数达标后，微裂纹呈指数增长。
当裂纹长度超过0.15-0.2J/m²的能量释放率阈值，会快速连接成宏观裂纹，扩展速度从nm级跃升至μm级，抗拉伸强度骤降50%以上，为层间剥离提供物理通道。
3、界面能：从结合到剥离的能量失衡
界面能是层间结合核心指标，合格标准≥0.8J/m²。湿热环境中，水膜破坏氢键使结合力降40%-60%，水解产物污染界面进一步削弱强度，双重作用导致界面能持续衰减。
工程实践表明，界面能降至胶层内应力1/2（0.3-0.4J/m²）时，潜伏剥离风险显性化。叠加水膜润滑与裂纹扩展效应，300小时即发生全面层间剥离。
04
材料层的 “障眼法”：
缓冲期与加速老化的接力
前100小时的稳定假象，源于材料体系“缓冲期效应”：内部自发反应抵消老化损伤形成“自愈伪稳定”；缓冲成分耗尽后，破坏反应主导，老化进入加速期，这是200小时突变的化学本质。
1、缓冲期：内部反应带来的 “自愈伪稳定”
缓冲期三大自愈机制：OCA未反应单体后交联使交联密度提升10%-15%；硅烷偶联层Si-O-Si网络持续固化强化界面；残余溶剂挥发抵消20%-30%内应力，共同维持性能稳定。
2、加速老化：缓冲耗尽后的能量转向
100-200小时缓冲成分耗尽，老化逻辑反转：OCA交联停止并水解降解，硅烷偶联层Si-O-Si键断裂，残余溶剂耗尽导致应力累积。水解产生的极性基团加速吸湿，形成“吸湿-水解”循环，破坏反应速率超过修复反应，性能断崖式下降。
水解产生的羧基、羟基等极性基团使PET基材吸湿性提升30%以上，界面水膜厚度从10nm增至50nm，进一步加速剥离进程。
05
多层体系的 “共振灾难”：
层间不均衡扩散的后果
1、各层差异：吸湿性、膨胀系数、反应速率的不同步
PET光学膜（AR/HC/OCA/PET）多层体系核心性能差异，导致老化节奏不同步，引发“延迟共振效应”，成为200小时突变的催化剂。
三大差异致老化错位：
AR层吸湿率（3%-5%）远高于PET基材（0.3%-0.5%），先吸湿膨胀；
HC层热膨胀系数为PET的1.5-2倍，高温下易生剪切应力；
OCA水解速率是PET的5-8倍，先降解失粘。
2、延迟共振：变形相位差叠加引发的应力爆发
180-220小时各层变形相位差叠加形成共振，界面应力骤升至平时2-3倍，突破微裂纹失稳阈值。纳米级微裂纹1-2小时内连成宏观裂纹，界面能瞬间释放，叠加水膜润滑作用，层间剥离集中爆发。
这一过程并非老化突然发生，而是前期微观损伤在共振作用下集中显现，表现为200小时后突然起泡、剥离的宏观失效。
06
双 85 测试新解：
不是极限挑战，而是问题放大镜
双85测试核心价值不是“通关时长”，而是作为“系统弱点放大镜”——失效阶段与模式直接指向问题根源，为优化提供明确指引：
100小时前失效：设计缺陷。层间结构不合理（如HC层过厚）或工艺错误（如固化不足），体系抗风险能力先天不足。
100-200小时失效：材料选型失误。选用低耐湿热OCA或未改性PET，缓冲期后快速失效。
300小时后失效：界面管理不足。硅烷偶联剂选型或涂覆不当，界面结合力先天薄弱。
挺过500小时：体系冗余充足。材料选型、结构设计、工艺控制均达标，具备极端环境安全余量。
07
驯服非线性：
让 “阈值” 变成 “安全平台”
优化核心是“延迟阈值触发”，通过四大工程手段将失效阈值点转化为稳定性能平台，根治200小时突变问题。
1、减少自由体积与残留溶剂：水分扩散的阻碍策略
自由体积与残留溶剂是水分扩散通道，通过“真空+梯度升温”干燥（含水率≤0.05%、残溶≤100ppm）、UV-EB低应力固化（自由体积率降20%-30%），延长水分扩散路径50%以上。
2、控制界面极性匹配：避免水膜富集的平衡之道
界面水膜源于极性不匹配，通过等离子体处理PET（表面羟基密度5-8个/nm²）、选用KH550氨基硅烷偶联剂构建极性梯度，XPS检测确保均匀性偏差≤10%，从根源抑制亲水基团聚集。
3、分级阻隔设计：湿气能量的逐层消解
OCA与AR层间增设50-100nm聚氨酯改性二氧化硅纳米阻湿层，其片层结构延长水分扩散路径，阻湿率提升60%以上，同时匹配各层热膨胀系数，实测200小时起泡率从80%降至10%以下。
4、动态应力测试导入：模拟真实环境的可靠性提升
导入-20℃-85℃冷热循环+30%-85%RH湿度波动的动态应力测试，模拟实际温湿度交替环境，提前暴露共振风险。经该测试筛选的体系，传统双85测试500小时通过率从30%提升至70%。
结语：
从时间赌局到能量平衡艺术
PET光学膜双85测试200小时突变，本质是吸湿、应力、界面劣化的微观损伤积累，在缓冲期结束与共振触发时集中爆发。这打破“老化=时间推移”的惯性思维，揭示可靠性设计的核心逻辑。
高可靠性设计不是“赌时长”，而是通过材料选型、结构优化、工艺控制构建能量平衡体系，使阈值点后移甚至消失。看清非线性老化微观机理，可实现从“经验试错”到“精准调控”的升级。
未来，纳米改性、动态测试等技术的深入应用，将助力更精准掌控能量平衡，开发耐极端环境的PET光学膜，为显示、光伏等高端领域提供坚实支撑——这正是材料工程从“耐久赌局”升华为“能量平衡艺术”的魅力。
END
免责声明 | 部分素材源自网络，版权归原作者所有。
如涉侵权，请联系我们处理！
如有错误，欢迎指正！
