PET熔点为何不是一个“点”？揭秘高分子材料的熔融密码

什么样的物质

才有“固定熔点”？

要理解PET的“特殊熔融”，首先要明确：什么样的物质才能拥有固定不变的熔点？这需要满足4个严苛条件，缺一不可。

只有纯金属（如纯锡、纯铝）、纯净有机物晶体这类无杂质的单一组分物质，才能形成规整的晶格。一旦存在杂质，就会破坏晶格的完整性，导致熔点降低，同时熔化的温度区间（即熔程）会被拉长。

理想状态下，加热速率需趋近于0，让体系有充足时间达到固液共存的热力学平衡——此时固相熔化的速率与液相凝固的速率完全相等，温度才能保持恒定。若加热过快，体系会处于非平衡态，局部过热会导致熔点偏高，熔程也会变长。

必须保持恒定压力，且无磁场、电场等强外场干扰。这些外场会破坏分子或原子的排列规律，干扰固液平衡的建立，导致熔点不稳定。

只有晶体（如冰、纯金属、蔗糖晶体）才有明确熔点。晶体内部的粒子按固定规律排列，熔化时需要克服固定的晶格能，因此温度恒定；而玻璃、松香这类非晶体，以及高分子的无定形区，因无长程有序结构，加热时只会逐渐软化，仅存在“软化点”，而非固定熔点。

纯锡vs PET

的DSC曲线差异

我们可以通过对比纯锡（典型的纯金属晶体）和PET的DSC曲线，更清晰地看到这种差异。

测试纯锡的DSC曲线会发现：它的熔融峰又尖又窄，且呈对称形态，像一根锋利的针。这代表纯锡的熔点是一个固定温度点，没有熔程；冷却时，还会出现对称的结晶峰，相变的可逆性极好。

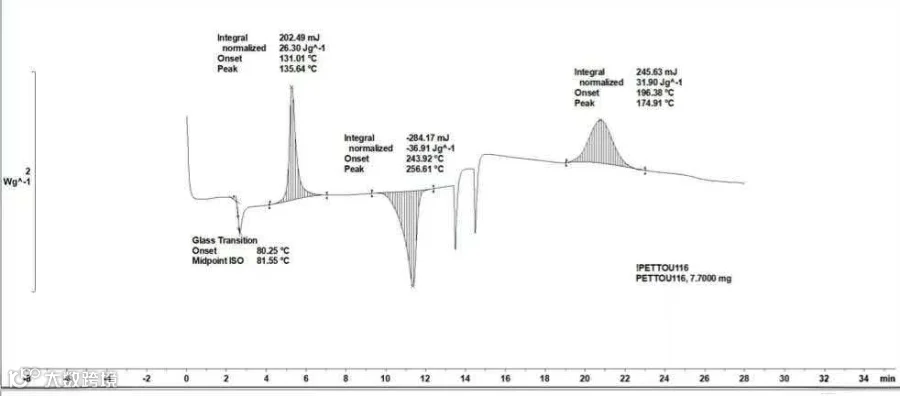

而PET的DSC熔融峰则完全不同：峰形宽且偏钝，没有单一的尖锐峰值，对应的温度区间从243.92℃延伸到256.65℃；冷却时的结晶峰也比较平缓，可逆性远不如纯锡。

核心原因很明确：纯锡是结构完美的规整晶体，而PET是晶区与无定形区共存的长链高分子，且结晶存在大量缺陷 —— 这正是两者熔融行为差异的根源。

PET的晶体是

“参差不齐的大家庭”

小分子晶体（如纯锡原子）尺寸小，能轻松排列成完美无缺的晶格，所有分子会在同一温度下同时突破晶格束缚，因此熔点是一个固定点。

但PET作为高分子材料，其分子链长度可达小分子的上千倍，属于“超长链分子”，它的晶体结构更像一个“参差不齐的大家庭”，主要有3个关键特点，直接导致了宽熔程的产生：

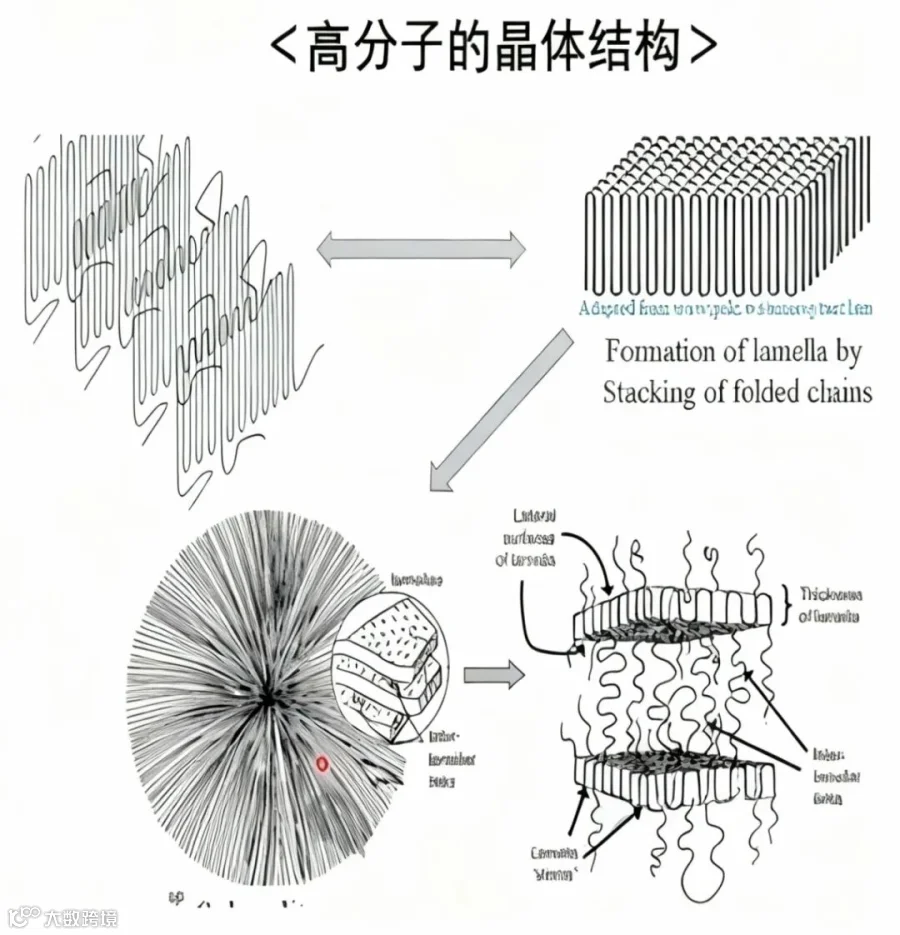

PET的分子链太长，无法全部伸直排列，只能折叠堆叠成一片片的晶体（即片晶）。这些片晶的厚度差异极大——有的厚、有的薄，而晶体的稳定性与厚度直接相关，厚片晶更稳定，薄片晶则容易熔化。

PET的片晶中会夹杂未结晶的无定形区，晶体内部还存在链折叠不规则、微量杂质嵌入等缺陷。缺陷越多的晶体，结构稳定性越差，越容易在较低温度下吸热熔融。

PET材料中，没有两条完全相同长度的分子链，这就是“分子量分布（PDI）”。短链分子容易形成薄而不稳定的片晶，长链分子则可能形成厚而稳定的片晶，甚至因分子链缠结形成更多缺陷晶体。

结合经典的吉布斯-汤姆逊方程（Gibbs–Thomson），我们能更精准地解释这一现象：晶体厚度越大、缺陷越少，熔点越高；反之，晶体越薄、缺陷越多，熔点越低。

当温度逐渐升高时，PET的晶体会按照“稳定性从低到高”的顺序分批熔化：先是薄片晶、缺陷多的晶体在243.92℃左右就开始吸热熔融，接着是中等厚度的晶体陆续熔化，最后是厚片晶、完善度高的晶体在256.65℃左右完成熔融。这些熔化过程叠加在一起，就形成了DSC曲线的“宽峰”，宏观上就表现为PET的熔融区间。

简单总结就是：小分子的熔化是“齐步走”，所有分子同时突破束缚；PET这类高分子的熔化是“排队走”，不同稳定性的晶体分批熔化——这就是前者熔点是“点”，后者是“区间”的本质原因。

哪些情况会

改变PET的熔融区间？

PET的熔融区间不是固定不变的，会受多种因素影响。工业生产中，我们也常通过调控这些因素优化PET性能，让它适配不同应用场景（如PET瓶、PET光学膜、PET纤维等）。

如果PET的分子链长度越均一，形成的片晶厚度就越一致，熔融区间就越窄；反之，长短链差异越大，片晶厚度跨度就越大，熔融区间会宽得像“平缓的山丘”。

若PET冷却速度慢，或经过“退火处理”（即高温保温），分子链会有充足时间排列规整，形成更厚、更完善的晶体，熔融区间会变窄，熔点也会略高；若快速冷却（如注塑成型时的急冷），分子链来不及排列，会形成大量薄片晶和缺陷晶体，熔融区间就会变宽。

PET的分子链规整性、对称性较高，因此能形成一定的结晶区；若通过改性引入支链，会破坏分子链的规整性，导致晶体缺陷增多，熔融区间变宽。类似地，高密度聚乙烯因分子链规整性高，熔融区间较窄，而低密度聚乙烯因支链多，熔融区间更宽。

在PET中添加成核剂（如PBS、滑石粉等），能增加晶核数量，让晶体尺寸更均匀，从而缩小熔融区间，让加工过程更稳定。比如在PET薄膜生产中，添加成核剂可避免因熔融不均导致的薄膜厚度偏差。

读懂熔融区间，

才能用好PET

理解PET的熔融区间特性，不仅能解答“何时熔化”的疑问，更能直接指导工业生产和材料设计，这也是它能广泛应用于包装、电子、汽车等领域的关键。

不同高分子的熔融区间决定了加工“窗口宽度”。PET的熔融区间约13℃（243.92~256.65℃），属于加工容错率中等的材料；而聚丙烯（PP）熔融区间宽（20~40℃），注塑时温度控制更宽松，是“新手友好型”材料；聚对苯二甲酸丁二醇酯（PBT）熔融区间仅5~10℃，对温度极敏感，需精准控温避免塑化不良或降解。

DSC曲线的峰形就是PET的“质量名片”：峰宽且低温尾长，可能是冷却过快或拉伸不足导致；退火后的PET峰形更尖、区间更窄；若出现双峰，则可能是回料、降解材料（存在不同晶型或降解产物），可据此快速筛选合格原料。

根据应用需求调控熔融区间，就能定制PET性能：想要耐热性好（如PET耐热容器），可通过退火处理让晶体更完善，使熔融区间上移；想要加工流动性好（如PET薄壁注塑件），可选择分子量分布稍宽、熔融区间略宽的牌号；添加成核剂缩小熔融区间，能让PET制品尺寸更稳定、力学性能更均一。

通过调控分子链结构（如控制分子量分布、引入少量支链），可设计特定熔融区间的PET材料。比如食品包装用的PET热封膜，就需要“低温起始熔融、宽熔融区间”的特性——既能快速热封，又能保证封口牢固，避免因温度波动导致的封口失效。

总结

小分子的熔点是“固定点”，而PET等高分子的熔点是“温度段”，核心差异在于晶体结构：前者是完美规整的晶格，后者是“厚度不均、缺陷各异的片晶集合”。

读懂这个规律，我们不仅能理解“为什么PET加工需要精准控温”，更能通过调控熔融区间让PET适配不同场景需求。这也正是高分子材料的魅力所在——通过解构微观结构，就能实现宏观性能的灵活定制，让它成为我们生活中不可或缺的“多面手”材料。
