高分子材料软化温度Ts：实用耐热指标解析

在高分子材料的加工成型与实际应用中，温度是贯穿始终的核心控制因素 —— 它直接决定材料的力学性能、形态稳定性乃至使用寿命。今天小玖将聚焦一个更贴近工业生产与日常使用的“实用派”关键参数 —— 软化温度Ts（又称软化点）。

它没有Tg、Tm那样清晰的微观物理意义，却直接定义了塑料、橡胶等材料的 “最高安全工作温度”，是工程师选型、工厂质量检测、消费者选购产品时最常用的耐热评价指标之一。

玻璃化转变温度 Tg：针对非晶态高分子，是材料从“玻璃态”（硬脆、链段冻结）转变为“高弹态”（柔韧、链段可运动）的临界温度，反映的是分子链段运动的启动阈值；

熔点 Tm：针对结晶态高分子，是晶区分子链从规整排列的“结晶态”转变为无序 “熔融态” 的温度，反映的是晶区结构的稳定性；

软化温度 Ts：定义极为直白——在特定实验条件下，材料发生规定形变时对应的温度。

简单来说，Ts 不关心材料内部是链段启动运动（如 Tg）还是晶区融化（如 Tm），只关注 “宏观结果”：当温度升高到某个数值，材料会失去原有刚性、开始变软，无法维持设计形状，这个温度就是 Ts。

Ts的实用价值在于它直接对接实际应用场景：

日常使用的塑料水杯标注“耐温100℃”，本质是通过实验测得的Ts值，意味着水温不超过该温度时，水杯不会因软化发生变形、渗漏；

汽车仪表盘的塑料外壳，需在夏季暴晒环境下（车内温度可能达到 60-80℃）保持形状稳定，其核心设计依据就是Ts足够高；

家电外壳、医疗器械外壳等，之所以能在长期使用中耐受环境温度波动，关键也在于Ts匹配了使用场景的温度要求。

这是Ts与Tg、Tm最本质的区别 ——Tg和Tm是材料本身的固有属性（仅与分子结构、分子量等相关），而Ts的数值会被实验条件直接影响：

施加的压力 / 应力大小：应力越大，材料越容易发生形变，测得的Ts越低；

规定的形变量：要求的形变越大，达到该形变的温度越低；

升温速度：升温越快，材料内部热量传递不充分，测得的Ts可能偏高。

因此，谈论Ts时必须明确对应的测试标准，否则数值毫无意义 —— 这也是工业上制定标准化测试方法的核心原因。

为了让Ts的测试结果具有可比性和参考价值，工业界形成了3种标准化测试方法，分别对应3个常用的耐热温度指标，本质都是Ts的具体应用形式：

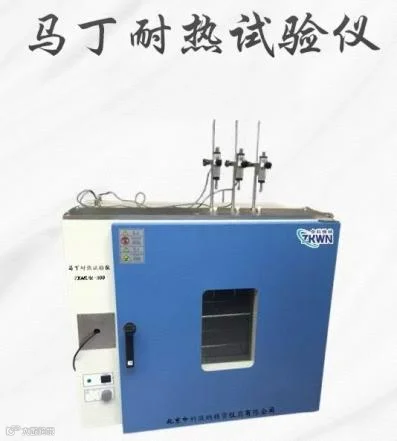

定义：在规定的测试条件下（升温速度50℃/h，静弯曲应力通常为5.9MPa），当试样的弯曲变形达到规定值（顶端下降6mm）时，对应的温度即为马丁耐热温度。

核心意义：模拟材料在“长期使用、轻微受力” 场景下的耐热能力。比如电器外壳、家具用塑料件等，在长期使用中仅承受自身重量或轻微外力，其耐热性就需要用马丁Ts来评价。

突出特点：施加的应力小、升温速度慢，更贴近材料“长期连续工作” 的实际状态，因此测得的数值相对较低，是对材料长期耐热性的保守评价。

定义：在特定条件下（升温速度120℃/h，弯曲应力常用1.82MPa或 0.45MPa），当试样的弯曲变形达到规定值（通常为试样跨度的0.2%）时的温度。

核心意义：工业上最常用的耐热指标，没有之一。模拟材料在“短期使用、承受中等应力”的场景，比如塑料零件在装配过程中受到的夹持力、产品使用时偶尔承受的外力等。

突出特点：相比马丁法，施加的应力更高、升温速度更快，更贴近实际使用中的 “短期受力” 场景，因此测得的数值比马丁耐热温度高，是产品选型时最常参考的 Ts 指标。

定义：在规定条件下（升温速度50℃/h或120℃，恒定压力常用10N或 50N），用截面积为1mm²的针状压头刺入试样表面 1mm 深度时，对应的温度即为维卡耐热温度。

核心意义：重点衡量材料“被热软化的速度”，不关注弯曲变形，而是聚焦 “热致软化” 的程度。常用于塑料管材、板材、薄膜等产品的耐热性评价，尤其适合关注材料热稳定性而非弯曲性能的场景。

突出特点：以“穿刺深度”作为形变判断标准，对材料的硬度和热软化敏感性更敏感，测得的数值通常比热变形温度（HDT）略高，是补充评价材料耐热性的重要指标。

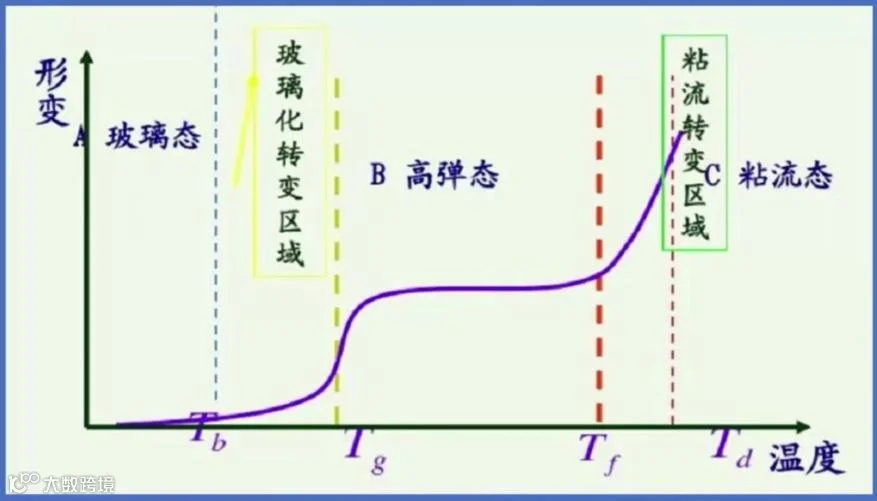

很多人会疑惑：既然已经有了Tg和Tm，为什么还需要Ts？其实它们是不同维度的温度指标，各司其职，且数值上存在明确的对应规律：

非结晶高分子没有规整的晶区结构，其宏观“软化”的本质，就是分子链段从冻结状态启动运动（即 Tg 对应的物理变化）。因此，通过实验测得的Ts会非常接近Tg，此时Ts就等同于材料的“最高使用温度”—— 超过该温度，材料会从硬脆/柔韧状态快速转变为软黏状态，无法维持使用性能。

结晶高分子的硬度和稳定性主要由晶区结构支撑，在温度未达到Tm时，晶区保持规整排列，材料硬度高、不易变形；只有当温度升高至 Tm，晶区完全融化后，材料才会发生明显软化。因此，当分子量足够大时，Ts会非常接近Tm。

若结晶高分子的分子量较小，低分子量部分可能在未达到Tm时就先发生软化，此时Ts会介于Tg和Tm之间 —— 这也是部分低分子量塑料耐热性较差的原因。

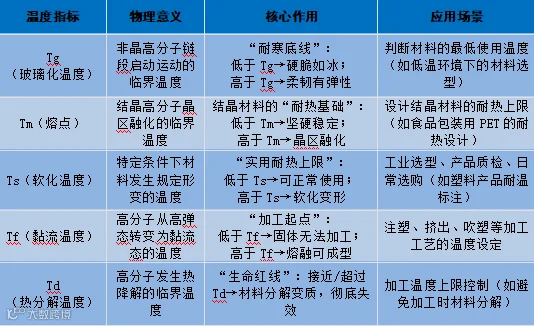

我们将Ts与之前提到的Tg、Tm、黏流温度Tf、热分解温度Td整合，用“人的生存边界”做类比，帮你一次性理清它们的核心作用：

对于普通人：选购塑料产品时，关注“热变形温度（HDT）”即可——它是最贴近日常使用场景的Ts指标，直接反映产品的耐温能力；

对于工程师/从业者：Tg、Tm是“设计依据”（如设计材料分子结构、选择基础树脂），Ts是“验收标准”（如产品是否符合耐热要求），Tf是“加工参数”（如注塑温度设定），Td 是“安全底线”（如避免加工时材料分解）。

这5个温度指标共同构成了高分子材料的“温度地图”，无论是材料研发、产品设计还是工业生产，读懂这张地图就能精准把控材料的性能边界。

软化温度Ts或许没有Tg、Tm那样深刻的微观物理意义，但它却是连接材料性能与实际应用的“桥梁”——正是因为有了Ts，我们才能将抽象的分子结构特性，转化为产品上清晰的“耐温 100℃”标注，才能让工程师在选型时快速判断材料是否匹配使用场景。

希望通过本文，你不仅能搞懂Ts的核心逻辑，更能对高分子材料的5个关键温度形成系统认知 —— 下次再看到塑料产品的耐温标注时，就能明白背后的科学原理了。

如果觉得本文有帮助，欢迎点赞、在看，分享给更多需要的朋友～ 你还想了解高分子材料的哪些知识点？欢迎在评论区留言！
