高分子染色：分子级的“双向奔赴”，材料配色的核心密码

我们平时看到的塑料外壳、化纤衣物、橡胶制品、包装薄膜，之所以能呈现丰富色彩，核心是在材料中引入了颜料或染料——但这两种“着色剂”的作用机制，完全是两回事。

颜料：颗粒状物质，粒径通常在微米级，不溶于高分子体系，也不会与高分子发生化学反应。它就像“微小的彩色粉末”，均匀分散在材料内部，通过反射和散射特定波长的光线来显色。比如很多塑料玩具的鲜艳颜色，不少是靠颜料分散实现的。

染料：分子级别的化合物，粒径达到纳米级甚至更小，能溶解或均匀分散在高分子中，还能与高分子链段形成物理或化学作用。它更像“颜色渗透剂”，能真正钻进高分子内部，让颜色更均匀、更通透。

色浆：既不是单纯的颜料，也不是纯粹的染料，而是“着色剂的载体中间体”。它是将颜料或染料预先分散在树脂、溶剂或专用助剂中，形成的稳定分散体系。它的核心作用是“搭桥”：一方面让着色剂能顺利进入高分子材料，另一方面避免着色剂团聚，同时不破坏材料本身的结构和性能。

简单说，颜料是“浮在内部的彩色颗粒”，染料是“融入内部的彩色分子”，而色浆是“帮它们顺利进入材料的搬运工”。

色浆要给高分子上色，本质是染料（或颜料颗粒）从外部进入材料内部并稳定存在的过程——对染料而言，这是一场典型的分子运动与扩散；对颜料而言，则是颗粒的均匀分散。我们以更复杂的染料染色为例，拆解这个过程：

可以把高分子材料想象成“一间由分子链组成的房子”，平时分子链紧密排列，几乎没有空隙；而染料分子是“要进屋的客人”，想要进去，需要满足特定条件。整个过程分为三个阶段：

1.表面吸附阶段：色浆中的染料分子首先接触高分子表面，通过分子间作用力（如范德华力）附着在表面，就像客人先走到门口敲门。

2.迁移扩散阶段：这是最关键的一步。当环境温度升高时，高分子链段会从“静止状态”转为“轻微运动状态”，链与链之间的空隙（即“自由体积”）会变大，就像房门被打开了一条缝。染料分子趁机通过热运动，沿着这些自由体积和分子间隙，慢慢“钻”进材料内部。

3.结合固定阶段：进入内部的染料分子，一部分会被“困”在高分子链段之间，另一部分会与高分子链形成稳定的相互作用——比如氢键、偶极作用、范德华力，甚至是化学键，从而被牢牢“锁住”，不会轻易跑出来。

这个扩散过程的快慢，核心取决于两个因素：

温度：温度越高，高分子链段运动越剧烈，自由体积越大，染料分子扩散速度越快。这就是为什么大多数染色工艺都需要加热——不是为了“煮熟”材料，而是为了打开分子层面的“扩散通道”。

分子链的自由度：分子链越灵活（柔顺性越好），链间空隙越容易形成，染料扩散越顺畅；反之，分子链越僵硬，扩散越困难。

如果说温度是“后天条件”，那么高分子本身的结构特性，就是决定染色行为的“先天基因”——不同结构的高分子，对染料的“接纳度”天差地别。

1.结晶度：结构越致密，染色越困难

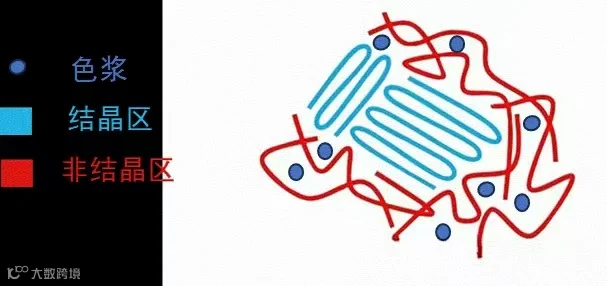

高分子材料的内部结构分为“结晶区”和“非晶区”：

结晶区的分子链排列整齐、紧密，自由体积极小，染料分子很难挤进去，就像一间堆满家具的房间，客人根本无处落脚；

非晶区的分子链排列松散、无序，自由体积大，是染料渗透的主要通道，就像一间空旷的房间，客人能轻松走动。

因此，高分子的结晶度越高，染色难度越大，最终的颜色也越浅。这也是很多工程师会用DSC（差示扫描量热仪）分析材料结晶度的核心原因——通过结晶度数据，能预判染色的难易程度。

2.玻璃化转变温度（Tg）：染色的“温度门槛”

玻璃化转变温度（Tg）是高分子的关键特性：低于Tg时，高分子处于“玻璃态”，链段被“冻结”，几乎不运动，染料分子很难扩散；高于Tg时，高分子转为“高弹态”，链段活动活跃，自由体积增大，染色才能顺利进行。

举个典型例子：PET（聚对苯二甲酸乙二醇酯）的Tg约为80°C，如果在60°C（低于Tg）下染色，染料分子几乎无法有效扩散到材料内部，即使染了色也会很浅、很容易掉；而在100°C（高于Tg）下染色，效果会截然不同。

3.极性与相容性：“相似相溶”的分子逻辑

染色遵循“相似相溶”的基本原则——极性相近的染料与高分子，更容易相互吸引、结合。

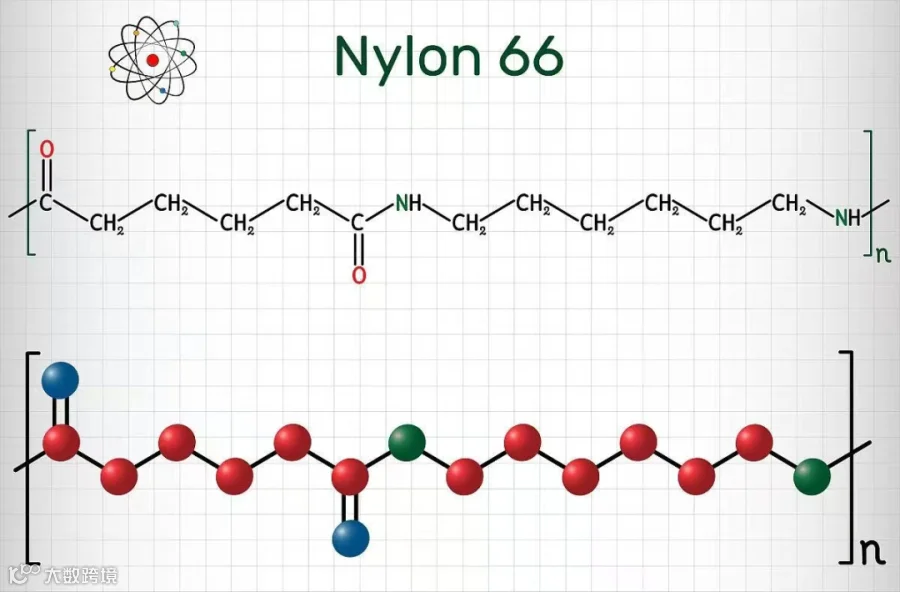

尼龙（含—NH₂、—COOH极性基团）、涤纶（含—COO—极性基团）等极性高分子，能与同样具有极性的染料形成氢键或偶极作用，上色容易且颜色牢固；

聚丙烯（PP）、聚乙烯（PE）等非极性高分子，与极性染料的相容性极差，直接染色会出现“染不上、染不均”的问题，通常需要借助分散剂、表面改性，或使用专用的非极性染料。

4.链段柔顺性与自由体积：分子链的“灵活度”很重要

链段柔顺性越好，分子链的运动空间越大，染料分子越容易迁移、渗透；反之，链段刚性越强（比如含有大量芳环的聚合物），链段活动受限，自由体积小，染料很难钻进去。

所以，判断一种高分子的染色性能，不能只看化学结构，还要关注其链段的“灵活度”和“活动空间”。

真正优质的染色，不仅要“染得快、染得匀”，更要“染得牢”——这涉及两个核心指标：

上染速率：染料分子进入高分子的速度，决定了染色效率；

固色牢度：染料与高分子结合的稳定程度，决定了颜色是否容易脱落。

一个成功的染色过程，必须满足三个条件：

1.染料能快速进入：通过加热（高于Tg）、增加链段活动度等方式，加快扩散速度；

2.分布要均匀：避免因材料结晶不均、表面张力差异，导致局部颜色深浅不一（即“色花”）；

3.固色要牢固：染料与高分子形成稳定的物理或化学作用，不易迁移、析出。

从分子层面看，“掉色”的核心原因的是染料与高分子的结合力不足：如果只是简单的物理吸附，没有形成氢键、偶极作用等稳定作用力，染料分子就会在后续使用（如摩擦、日晒、清洗）中慢慢“跑出来”；而当结合力足够强时，染料会被稳定“锁定”在高分子结构中，实现长久保色。

在工业生产中，想要优化染色效果、解决染色难题，通常从以下5个方向入手，针对性突破：

1.精准控制温度和时间：在高分子的Tg以上进行染色，同时适度延长染色时间，让染料分子有足够的时间扩散到材料内部，确保染色均匀。

2.调控材料结晶度：通过调整加工过程中的冷却速率、拉伸比等参数，适度降低材料的结晶度，增加非晶区比例，为染料扩散创造更多通道。

3.优化助剂体系：加入分散剂防止染料团聚，加入相容剂提高染料与高分子的亲和性，加入偶联剂增强两者的结合力，从“辅助层面”提升染色效果。

4.表面活化处理：采用等离子体处理、化学蚀刻等方法，提高高分子表面能，增强染料在表面的吸附能力，让染色的“第一步”更顺畅。

5.分子结构设计：这是最根本的解决方案——在聚合物主链或侧链中，主动引入能与染料形成稳定作用的极性基团（如—OH、—NH₂、—COOH），从“先天结构”上提升材料的染色性能。

如果把高分子链想象成一群“性格各异的人”，染色的过程，就是让这些“分子人”与染料分子“交朋友”：

有的“分子人”性格外向（极性强、链段柔顺），对染料分子热情接纳，很快就能“打成一片”，染色自然轻松又牢固；

有的“分子人”性格内向（结晶度高、链段紧密），大门紧闭，染料分子再努力也很难“走进心里”，染色就需要额外“搭梯子、创条件”。

而工程师的核心任务，就是通过温度调控、助剂添加、结构设计等手段，为两者创造一个更“开放、友好”的社交环境，让它们顺利“双向奔赴”。

所以，高分子染色从来不是“加点色浆搅一搅”那么简单，它背后是一整套涉及热运动、分子结构、扩散动力学与相容性的系统工程——每一个染色参数的调整，每一种助剂的选择，都需要基于对材料本质的理解。

1.色浆是颜料/染料的“载体中间体”：核心作用是让着色剂顺利进入高分子并均匀分散；

2.染色的本质：染料分子扩散进入高分子内部，并与高分子链形成稳定结合的过程；

3.核心影响因素：温度、结晶度、极性、玻璃化转变温度（Tg）、链段柔顺性；

4.优质染色的标准：上染快、分布匀、固色牢。

用DSC分析结晶度、用结构表征解读材料特性，并用这些专业工具去解决染色这类工程问题。因为材料科学的魅力正在于此——当我们不再停留在“现象层面”，而是深入分子层面理解背后的原理时，无论是染色难题，还是其他材料性能优化问题，都能解得更快、更透。
