高分子薄膜“翘边”难题：从原理到解决，一篇讲透

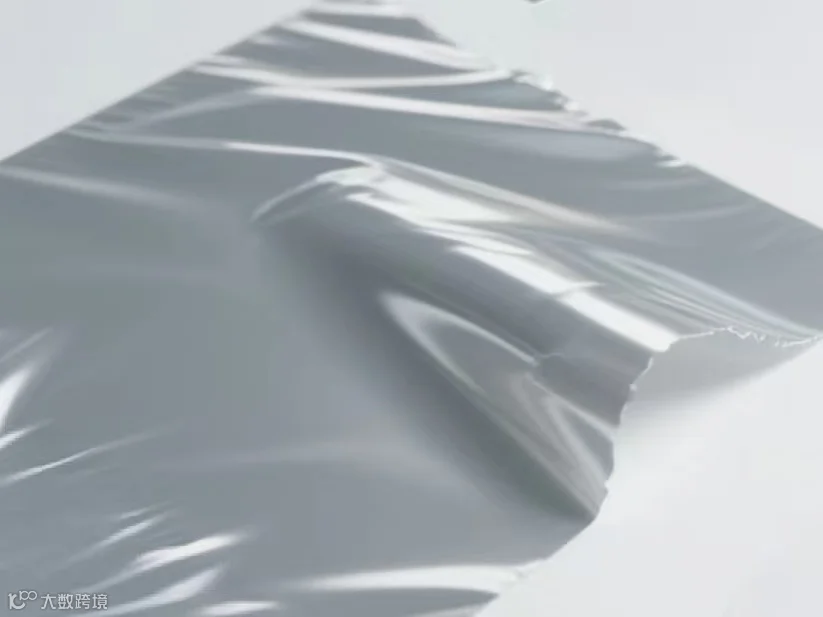

翘边不是 “千篇一律” 的，不同场景下的 “翘法”，背后的机理也不一样。分清类型，才能精准解决：

①单侧翘边（单边起翘）：像“翻书页”，一边高一边平

表现：薄膜只有一侧边缘翘起，另一侧基本平整，整体像翻开的书页。

核心原因：“不对称应力”导致。比如压延成型时，一侧辊筒温度低，导致该侧冷却更快、收缩更多；或是吹塑时膜泡一侧受风不均，边缘自由收缩空间更大。

典型场景：吹塑薄膜生产中，若风环一侧风量过大，对应侧边缘冷却过快，就容易出现单侧卷边。

②双侧翘边（两边上卷）：中间平、两边翘，像“小船”

表现：薄膜两侧边缘同时向上翘，中间保持平直，整体呈“船形”。

核心原因：“中心 - 边缘应力差”引发。比如双向拉伸时，中心区域受张力更大，分子取向更规整，收缩被“按住”，而两侧边缘张力弱，先完成收缩；或是 PET、BOPP 膜冷却时，边缘结晶速率快，导致局部收缩更明显。

典型场景：PET膜拉伸后冷却不均，常出现两侧向上卷的“船形翘边”。

③热处理后翘边：加热后“突然变形”

表现：原本平整的薄膜，经过加热（如热封、烘烤）或热压后，边缘突然翘起。

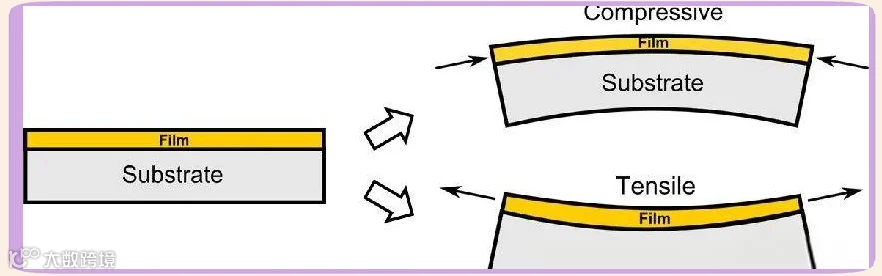

核心原因：“应力释放 + 链段运动” 共同作用。加热到接近玻璃化温度（Tg）时，薄膜内部 “冻结的残余应力” 会趁机释放，同时高分子链段运动变活跃 —— 若局部应力分布不均（比如热封时边缘受热更多），就会通过翘边重新找平衡。

典型场景：PET 热封膜烘烤时，边缘因应力释放 + 局部结晶收缩，容易出现不规则翘边。

解决翘边不能 “头痛医头”，得从 “结构设计、工艺优化、后处理” 三方面系统入手，精准打破 “应力不均” 的恶性循环：

方向1：结构设计优化 —— 从“材料本身”减少应力隐患

核心逻辑是通过材料或结构设计，降低 “应力不均” 的可能性。

选对材料：优先“低应力倾向”高分子

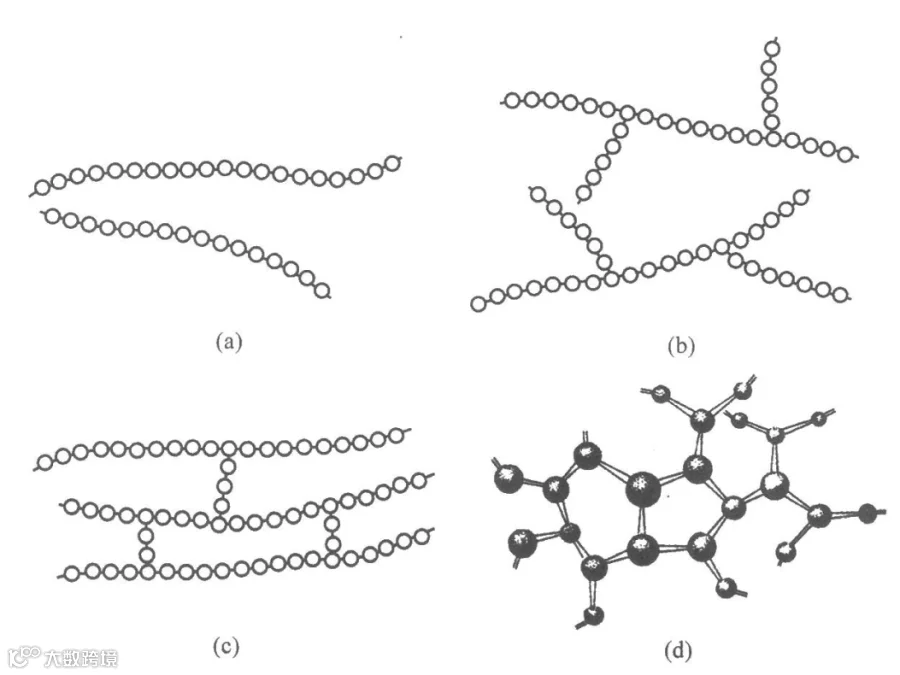

尽量用结晶度低或结构对称的材料：非晶材料（如 PS、PVC）收缩更接近 “各向同性”（各个方向收缩差不多），不易因收缩差攒应力；对称结晶材料（如对称结构的共聚 PA）能减少晶体取向带来的 “单向收缩”，从根源降低翘边风险。

做“对称结构”：用结构平衡应力

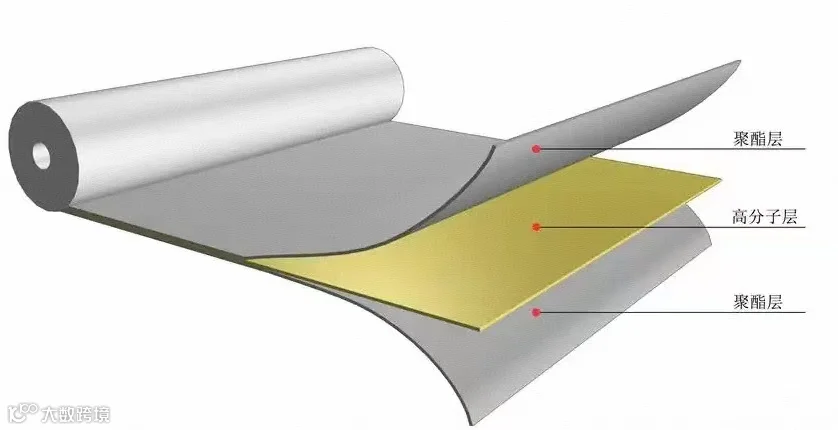

设计 A/B/A 双面对称结构（如中间是 PE 缓冲层，两侧是 PET 表层），或加入弹性缓冲层（如 TPE）。缓冲层能 “吸收” 界面应力，对称结构能抵消单侧收缩差 —— 比如复合膜用 A/B/A 结构，可显著减少因两侧材料收缩不同步导致的翘边。

共混/共聚：让链段“更灵活”

通过共混（如PP与 POE共混）或共聚（如PET与PBT共聚）提升链段柔性：链段越灵活，冷却时越容易 “松弛”，残余应力就少。比如TPE比纯PP的收缩率低30%以上，且应力释放更快，翘边概率大幅降低。

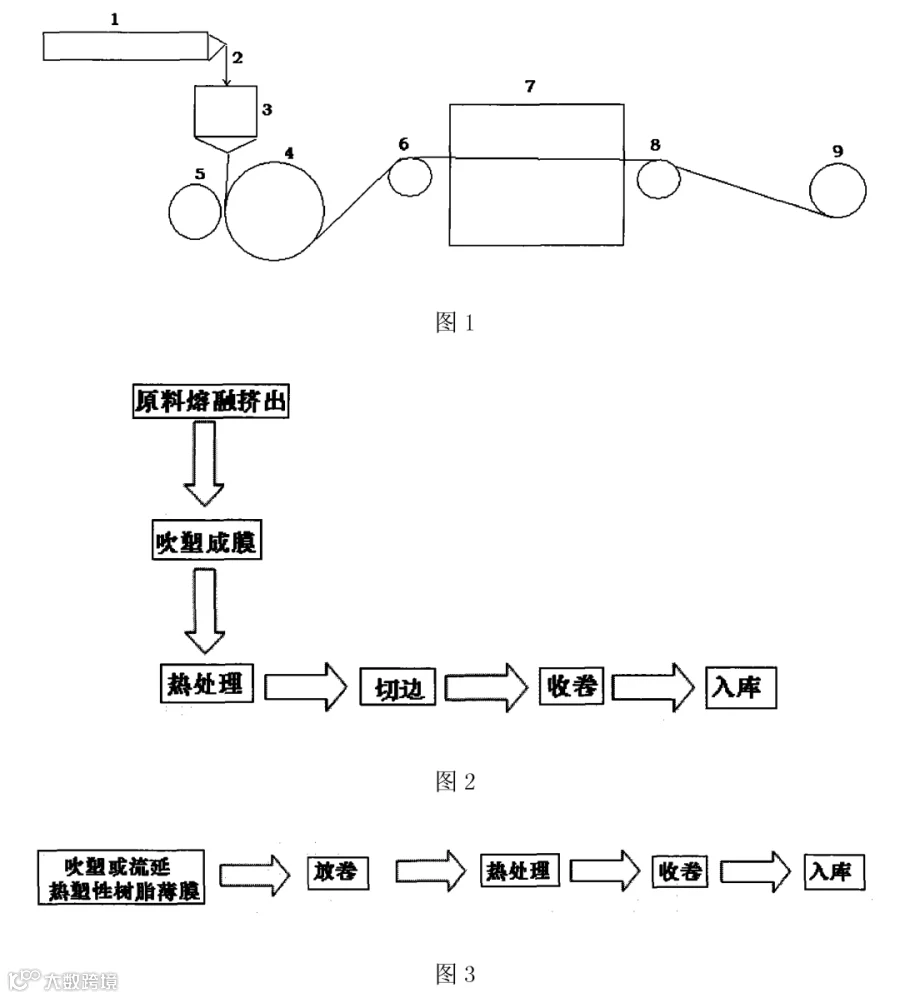

方向2：工艺优化 —— 精准控制“应力产生的每一步”

多数翘边源于“工艺细节偏差”，因此需在生产中精准控制 “冷却、张力、温度” 等关键变量。

让冷却“均匀”：别让边缘“先冷一步”

核心是让薄膜 “中间与边缘冷却速率一致”：

△ 流延 / 压延：用“分区控温冷却辊”（比如辊面分 10 个温控区），边缘对应区域温度略高，避免边缘先冷；

△ 吹膜：用双风口风环或 IBC 内冷系统，精准调内外风量，让膜泡冷却线保持水平（冷却线不齐会导致局部先冷）；

△ 双向拉伸：预热段用红外测温仪实时监测，确保幅宽方向温度差≤2℃。

让张力“稳定”：别让边缘“松垮”

边缘张力偏差是翘边“导火索”，需通过设备 + 控制同步调整：

△ 双向拉伸机：用精密线性马达驱动夹具，确保每个夹具速度、夹持力同步（偏差≤0.1%），避免边缘张力松脱；

△ 涂布/分切：配展平辊（弧形辊）+EPC 边缘位置控制系统，实时监测边缘张力，一旦发现偏差，自动微调导辊速度或压力；

△ 收卷：用“分区张力检测辊”，幅宽方向分 5-8 个检测点，确保边缘与中心张力差≤5%。

让模头温度“一致”：别让边缘“温度偏低”

模头是熔体“出口”，温度不均会直接导致后续收缩不均：

用带“精密分区加热”的模头（比如衣架式模头，分20个独立加热区），通过模唇出口测温仪测熔体温度，边缘加热区温度略高于中心（通常高 3-5℃），确保熔体横向温度差≤1℃—— 从“源头”避免因冷却前温度不均导致的翘边。

方向3：后处理策略 —— 主动“释放应力”或“限制变形”

若前两步仍有残余应力，可通过后处理 “收尾”，避免翘边显现。

加热退火：让应力“慢慢跑掉”

在 “略低于 Tg” 的温度下处理薄膜（比如 PET 膜在 70-80℃，PP 膜在 40-50℃），保温 5-30 分钟：温度够高时，链段能缓慢运动，残余应力会随链段重排逐渐释放（厚膜需延长至 20-30 分钟，薄膜 5-10 分钟即可）。处理后缓慢冷却，避免新应力产生。

贴合冷却：“压着”让它定型

若薄膜需贴合基底（如手机膜贴玻璃、复合膜贴铝箔），可在 “张力未释放、温度未降透” 时操作：保持薄膜张力，将其紧密压贴在基底上，然后一起冷却至室温 —— 基底会 “限制” 薄膜收缩，让应力在约束下释放，冷却后就不易翘边。

防潮封装：别让边缘“吸水膨胀”

若薄膜易吸湿（如 PA、PVA 膜），需用真空干燥（60-80℃真空干燥 2-4 小时）彻底除残余水分，再用铝塑复合膜密封包装：边缘一旦吸水，会因膨胀产生新的应力差，真空干燥 + 密封能从“环境端”阻断这一风险。

薄膜翘边虽小，却藏着“材料 - 工艺 - 环境” 的联动逻辑：不是膜“故意捣乱”，而是内部应力在“找出口”。解决它的核心，无非是“减少应力不均”（设计 + 工艺）、“主动释放应力”（后处理）。

从选材料到调工艺，再到后处理的细节控制，只要精准找到 “应力差的来源”，就能让薄膜稳稳 “服帖”。如果你的生产中也有翘边难题，不妨对照以上方向试试 —— 或许一个小调整，就能解决大麻烦。
