“同样是户外用的薄膜，为啥街边广告膜用不了一年就褪色开裂，而机场航站楼的 ETFE 膜材却能历经二三十年风雨依旧完好？”
其实，这背后藏着一场材料微观世界与自然环境的“持久战”—— 薄膜的耐候性对决。今天，小玖就从定义、影响因素、测试方法到提升策略，全方位拆解薄膜“抗老”的核心密码。
先搞懂：
什么是薄膜的耐候性？
简单来说，薄膜耐候性是材料在户外环境中，抵抗紫外线、温度波动、湿度变化、大气污染等多种气候因素侵蚀的综合能力，它直接决定了薄膜的“服役寿命”和性能稳定性。
我们可以把耐候性看作薄膜的“抗老基因”：
耐候性差的薄膜，就像“早衰体质”，用不了多久就会出现粉化（表面掉渣）、脆化（一折就断）、变色（发黄或褪色）、透明度下降等问题，不仅失去美观性，更会丧失基本的机械强度；
而耐候性优异的薄膜，如同“长寿体质”，即便常年暴露在日晒雨淋、严寒酷暑中，也能长期保持拉伸强度、断裂伸长率等机械性能，同时维持颜色和透明度的稳定。
比如户外广告牌的 PVC 膜，大多 1-2 年就会明显老化；而用于建筑外立面的 PVDF 膜，设计寿命可达 25 年以上，部分含氟薄膜甚至能突破 30 年极限。
深入微观世界：
决定耐候性的 4 大核心因素
薄膜的“抗老能力”并非凭空而来，而是由其微观结构和成分共同决定的，这 4 个因素堪称耐候性的“关键战场”。
1、化学键强度：耐候性的第一道“防线”
化学键是分子的 “骨架”，而键能（断裂化学键所需的能量）则是这道骨架的“坚固程度”。户外环境中，紫外线是破坏化学键的 “头号杀手”，只有当紫外线的能量高于化学键的键能时，才能将其 “打断”，引发材料降解。

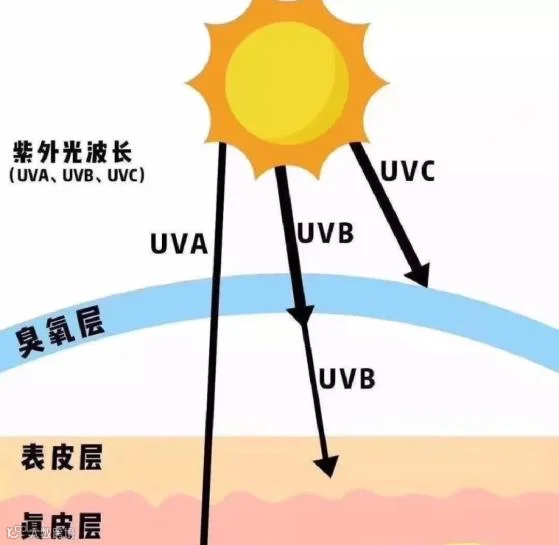

太阳光谱中的紫外线分为三类：
UV-A（315-400nm）：能量较低，但穿透力强，长期照射仍会累积损伤；
UV-B（280-315nm）：能量中等，对材料破坏力较强；
UV-C（200-280nm）：能量最高但被臭氧层完全阻隔，无法到达地面。
地面紫外线的能量范围在 299-398 kJ/mol 之间，这就意味着：键能高于398 kJ/mol的化学键，几乎能免疫紫外线的攻击。
含氟材料之所以是 “耐候冠军”，核心就在于 C-F 键的键能高达 485 kJ/mol，远超紫外线的最高能量；而普通 PVC 材料中的 C-Cl 键能仅 339 kJ/mol，很容易被 UV-B “攻破”，这也是 PVC 膜易老化的关键原因。
2、分子结构稳定性：芳香环的“双刃剑”
如果说化学键是 “骨架”，分子结构就是 “整体架构”，不同的结构设计会带来截然不同的耐候效果。
这里不得不提 “芳香环” 的双面性：
像 PET（聚对苯二甲酸乙二醇酯）薄膜，分子链中含有苯环（芳香环），这种结构能让分子链更 “挺拔”，赋予材料出色的刚性和拉伸强度，所以 PET 膜常被用作包装基材；
但遗憾的是，苯环是紫外线的 “天然吸收器”，会像 “海绵” 一样吸收 UV 能量，进而引发分子链断裂的 “光降解反应”，所以普通 PET 膜直接用于户外，3-5 年就会明显脆化。
反观 ETFE（乙烯 - 四氟乙烯共聚物），分子链是完全线性结构，没有芳香环这类 “软肋”，再加上密集的 C-F 键保护，即便暴露在热带强紫外线环境中，20 年性能保留率仍能超过 90%。
3、结晶与取向：分子排列的“疏密密码”
薄膜的分子排列方式，就像建筑的 “墙体密度”—— 排列越紧密，抵御外界侵蚀的能力越强。

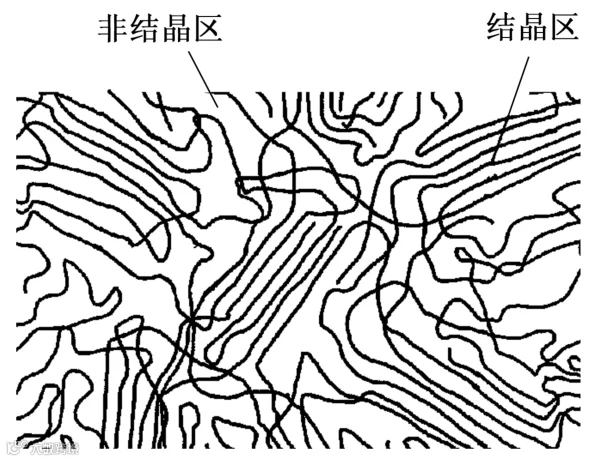

高分子材料通常由 “结晶区” 和 “非结晶区” 组成：
结晶区：分子链排列整齐、紧密，如同压实的砖块，紫外线很难渗透进去，对分子链的破坏作用也大幅减弱；
非结晶区：分子链杂乱松散，如同空心的墙体，紫外线能轻松 “钻进去” 攻击化学键。
因此，结晶度越高的薄膜，耐候性通常越好。比如 HDPE（高密度聚乙烯）的结晶度可达 70%-80%，比 LDPE（低密度聚乙烯，结晶度 40%-50%）的耐候性强一倍以上，常用于户外管道的防护膜。
而 “取向”（分子链沿某个方向排列）则能进一步优化耐候性 —— 经过双向拉伸的 PET 膜，分子排列更规整，结晶度提高，耐候性比未拉伸的 PET 膜提升 30% 以上。
4、添加剂工程：薄膜的“主动防晒系统”
如果说分子结构是 “天生体质”，那添加剂就是薄膜的 “后天防护装备”，通过科学搭配，能给普通材料装上 “防晒盾”、“自由基捕手” 等装备。
常见的耐候添加剂有三类，堪称 “抗老铁三角”：
紫外线吸收剂（UVA）：相当于薄膜的 “防晒霜”，能优先吸收紫外线的能量，并将其转化为无害的热能释放出去，避免紫外线攻击分子链。常用的苯并三唑类 UVA，能吸收 90% 以上的 UV-B 和部分 UV-A。
受阻胺光稳定剂（HALS）：堪称 “自由基捕手”。紫外线照射会让分子链断裂产生 “自由基”，这些自由基会像 “多米诺骨牌” 一样引发连锁降解反应；而 HALS 能主动捕获自由基，中止降解链条，其效果可维持 10 年以上。
抗氧化剂：负责抵御 “热氧化” 损伤。户外环境中，高温会加速分子链的氧化降解，抗氧化剂能抑制氧化反应的发生，与光稳定剂配合使用，可实现 “防晒 + 抗热” 双重防护。
比如户外用的聚丙烯（PP）膜，不加添加剂时户外寿命仅 3-6 个月；添加 2% 的 UVA 和 1% 的 HALS 后，寿命可延长至 5 年以上。
如何验证耐候性？
2大测试方法看透“真本事”
耐候性好不好，不能只靠 “嘴上说”，必须通过科学测试来验证。目前行业内主要有两种测试方法，各有侧重。
1、自然暴露测试：最真实的“实战考核”
这是最贴近实际使用场景的测试方法，简单来说就是 “把薄膜放到户外晒”。
测试时会选择典型气候区（如热带、亚热带、温带），将薄膜样品按规定角度（通常与地面成 45°）固定在暴露架上，直接接受日晒、雨淋、风吹、污染的侵蚀。每隔一段时间检测样品的拉伸强度、变色程度等指标，直到性能降到标准以下，这段时间就是其 “自然耐候寿命”。
但这种方法的缺点很明显 ——耗时太长：要测一款膜的 20 年寿命，可能真的需要等 20 年，根本满足不了产品研发的需求。所以行业内更常用的是 “人工加速老化测试”。
2、人工加速老化测试：“时光机”里的模拟考核
人工加速老化测试的原理是：把户外环境中的关键老化因素（紫外线、高温、高湿）强化，在短时间内模拟出长期的老化效果。就像给薄膜 “上了加速发条”，几个月就能测出相当于户外几年甚至十几年的老化程度。
目前最主流的有两种测试设备：

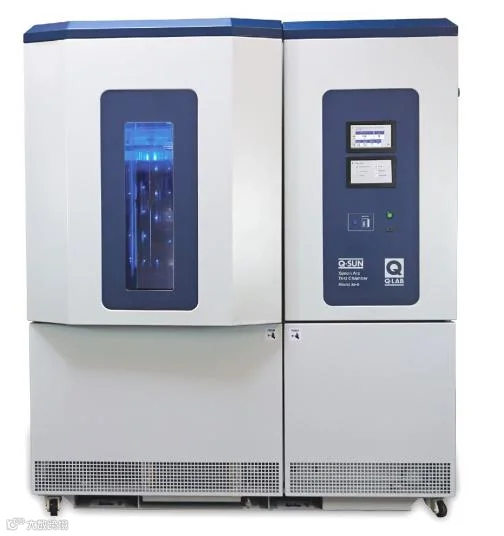

氙灯老化试验箱：这是最接近自然光的 “模拟神器”。它的氙灯能发出与太阳光几乎一致的全光谱（包括 UV、可见光、红外线），再配合控温、控湿系统，能精准模拟不同地区的气候（如热带的高温高湿、沙漠的干燥强紫外线）。这种测试的结果与自然暴露的相关性最高，是高端薄膜（如建筑膜、汽车膜）的必测项目。
UV 荧光灯老化试验箱：它只专注于紫外线的影响，用特定波长的 UV 荧光灯（通常是 UV-B 或 UV-A）照射样品，同时配合冷凝或喷淋模拟湿度。这种方法的优势是 “速度快、成本低”，但因为缺少可见光和红外线的影响，与自然老化的相关性稍差，更适合普通薄膜的快速筛选测试。
通过人工加速老化测试，我们可以快速对比不同配方、不同结构薄膜的耐候性，大大缩短研发周期。
升级“抗老装备”：
4大技术提升薄膜耐候性
了解了耐候性的核心影响因素，我们就能针对性地 “升级装备”，从根本上提高薄膜的 “抗老能力”。
1、分子结构设计：从“基因层面”增强抗性
这是最根本的方法 —— 通过化学合成手段，给分子链装上 “耐候基因”。
常见的策略有两种：
共聚引入耐候单体：在聚合反应时，加入含氟、含硅等耐候性强的单体。比如普通聚乙烯（PE）耐候性差，通过与四氟乙烯共聚得到的乙烯 - 四氟乙烯共聚物（ETFE），因为引入了 C-F 键，耐候性实现质的飞跃；
接枝改性优化结构：通过接枝反应，在分子链上 “嫁接” 紫外线稳定基团。比如在 PP 分子链上接枝马来酸酐，再引入含氮的耐候基团，能让 PP 的户外寿命从几个月延长到 5 年以上。
这种方法的优势是 “一劳永逸”，耐候性由分子结构决定，不会因为使用时间长而失效，但研发成本较高，技术难度也更大。
2、表面涂层技术：给薄膜“穿件耐候外套”
对于一些基础性能好但耐候性差的基材（如 PET、PP），最经济高效的方法是 “表面涂层”—— 在基材表面涂覆一层耐候性强的薄膜，就像给它穿了件 “防晒外套”。
常用的涂层材料有两类：
含氟涂层：如 PVDF（聚偏氟乙烯）涂层，涂覆在 PET 膜表面后，能形成致密的防护层，阻挡紫外线和水分渗透，让 PET 膜的户外寿命从 3-5 年延长到 15 年以上，广泛用于建筑外墙的装饰膜；
含硅涂层：有机硅涂层具有优异的耐高低温性和耐紫外线性能，涂覆在 PP 膜表面，不仅能提升耐候性，还能增强表面的耐磨性和抗污性，常用于户外标签膜。
这种方法的核心是 “低成本实现高耐候”，基材用普通材料控制成本，涂层负责耐候防护，性价比极高。
3、纳米复合技术：构建 “微观防护屏障”
纳米技术的发展，给薄膜耐候性提升带来了新思路 —— 通过添加纳米粒子，在薄膜内部构建 “微观防护网”。
常用的纳米粒子是TiO₂（二氧化钛）和 ZnO（氧化锌），它们具有优异的紫外线屏蔽能力，能像 “盾牌” 一样反射或吸收紫外线，减少紫外线对内部分子链的穿透和破坏。
更关键的是，纳米粒子的尺寸只有几十纳米，添加到薄膜中不会影响透明度（普通粉体添加会让薄膜变浑浊）。比如在 PET 膜中添加 0.5% 的纳米 TiO₂，不仅能让户外寿命延长 50%，还能保持 90% 以上的透明度，非常适合用于光伏组件的封装膜。

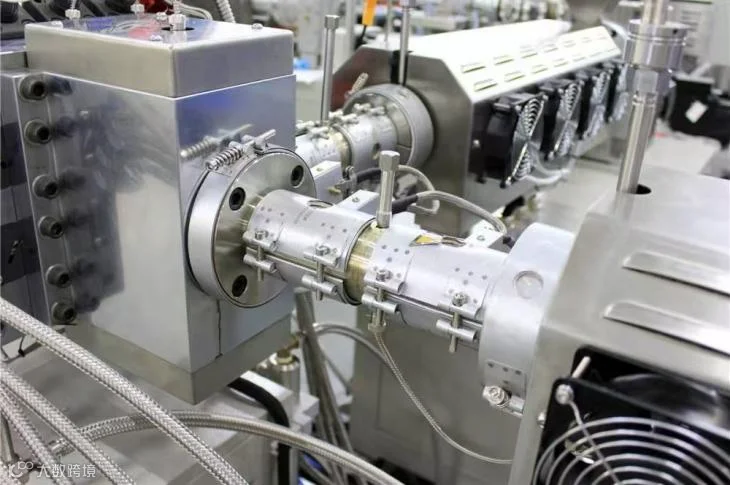

4、多层共挤技术：“各司其职”的功能组合
如果说单一技术是 “单项冠军”，那多层共挤技术就是 “全能战队”—— 通过将不同功能的树脂分层挤出，让薄膜的每一层都承担特定职责，实现 “耐候、力学、功能” 的完美结合。
典型的多层结构设计如下：
表层：采用含氟或含硅的耐候树脂（如 PVDF、ETFE），负责抵御紫外线、水分和污染，是 “第一道防线”；
中间层：采用力学性能优异的树脂（如 PET、尼龙），提供拉伸强度、抗冲击性等核心机械性能，是 “支撑骨架”；
内层：采用具有粘接性或阻隔性的树脂（如 EVA、PE），负责与其他材料复合或阻挡气体 / 液体渗透，是 “功能核心”。
这种结构在建筑膜、汽车贴膜中应用广泛，比如某品牌的汽车隔热膜，就是 “PVDF 表层 + PET 中间层 + EVA 粘接层” 的三层结构，既实现了 10 年以上的户外耐候性，又具备优异的隔热和抗冲击性能。
结语：
耐候性，是薄膜的“长期主义”
从化学键的强弱到分子结构的设计，从添加剂的搭配到多层结构的组合，薄膜的耐候性本质上是一场 “从微观到宏观” 的系统工程。
那些用 1 年就脆化的薄膜，输在了 “先天基因” 或 “后天防护” 的短板上；而能扛数十年的高端膜材，赢在了对每一个耐候细节的精准把控。
下次选择薄膜材料时，不妨多问一句：它的分子结构有哪些耐候设计？是否采用了涂层、纳米或多层技术？因为真正优秀的薄膜，不仅要 “颜值能打、性能能扛”，更要能在时间的考验中 “优雅抗老”，持久发挥价值。
你在使用薄膜时遇到过哪些老化问题？欢迎在评论区留言，我们一起探讨解决方案！
免责声明 | 部分素材源自网络，版权归原作者所有。
如涉侵权，请联系我们处理！
如有错误，欢迎指正！
