薄膜在线涂布附着力提升10倍：分子级工艺机理深度解析

在BOPET、BOPP等双向拉伸薄膜产业链中，涂布（Coating）是提升产品附加值的核心工序，可实现附着力提升、抗静电、高阻隔等功能升级，附加值增幅达30%-80%。行业共识是：配方允许前提下，优先采用在线涂布（In-line Coating），而非离线涂布（Off-line Coating）。

核心疑问随之而来：同款乳液、同一基材，为何离线涂布膜胶带一拉即脱，在线涂布膜涂层却“原生附着”、耐磨耐刮？答案并非单纯烘干差异，而是高分子结晶动力学与表面界面化学的深层作用——两种工艺在“时间窗口”与“基材状态”的本质不同，造就了“分子级结合”与“表面级覆盖”的天壤之别。今天小玖结合双向拉伸工艺，拆解在线涂布附着力优势的核心逻辑，给出离线涂布质量提升的可落地方案。

理解附着力差异的关键，在于涂布的“时间节点”与对应基材状态：在线涂布“趁热打铁”，依托薄膜未定型的活性实现深度融合；离线涂布“冷灶重烧”，在成品基材上被动覆盖，先天存在结合劣势。

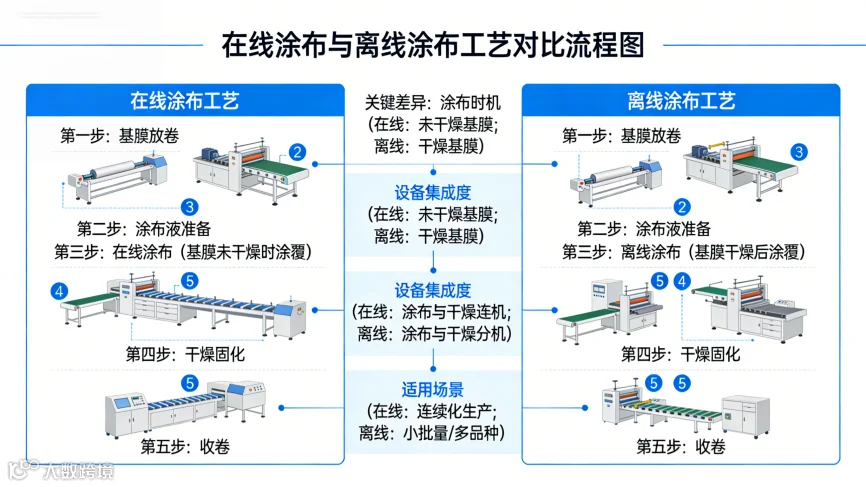

在线涂布贴合双向拉伸流程，标准工艺路线：挤出铸片→纵向拉伸（MDO）→涂布→横向拉伸（TDO）→牵引收卷。

涂布瞬间的基材状态是核心优势：纵拉（MDO）后，薄膜已形成取向度，但结晶度未达峰值（BOPET为例，仅20%-30%），处于“半结晶、高取向”亚稳定态。涂布后，薄膜立即进入200℃+的TDO高温烘箱完成横拉与热定型，高温为涂层与基材融合提供充足能量。简言之，基材“温热、高活性、未定型”，涂层可轻松渗透并实现深度融合。

离线涂布独立于双向拉伸线，工艺路线：基膜库存/分切→开卷→涂布→低温烘干（120℃-150℃）→收卷。

此时基材已完全定型：经完整双向拉伸与热定型，薄膜为“全结晶、高取向”成品（BOPET结晶度45%-50%），表面分子排列致密、活性极低。更关键的是，基材库存、运输中，内部爽滑剂（芥酸酰胺等）、抗静电剂会迁移至表面，形成惰性“油膜”，阻碍涂层与基材有效结合。

【行业实测】某大型薄膜企业试验显示：同一BOPET基材、同款丙烯酸涂布液，在线涂布剥离力达1.2N/25mm，胶带剥离无脱落；离线涂布仅0.1N/25mm，涂层成片脱落，附着力差距达12倍，远超行业“10倍差异”认知。

在线涂布可实现化学键级别附着力，核心是精准捕捉薄膜加工“黄金窗口期”，借助三大微观机制实现分子级融合，这是离线涂布难以复制的核心优势。

双向拉伸薄膜由“结晶区”（分子链紧密稳定）与“非晶区”（分子链松散、可蠕动）组成。纵拉（MDO）后，薄膜结晶度20%-30%，表面70%-80%为非晶区，分子链未完全固定，存在可渗透微孔。

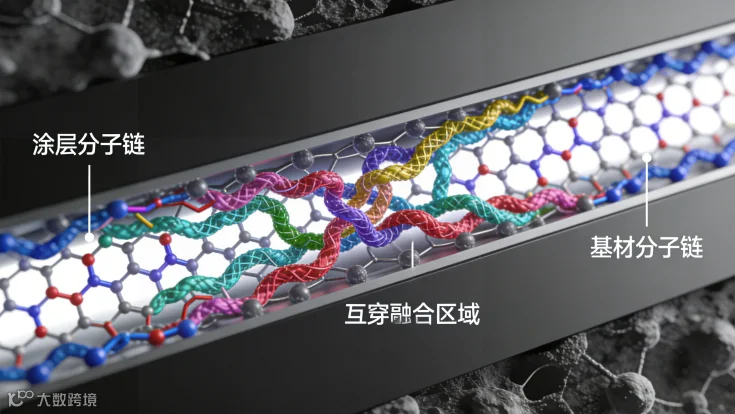

水性涂布液涂覆后，水分子与树脂微粒快速渗透至非晶区；TDO高温下，分子链活动增强，涂层树脂与基材分子链形成“互穿网络（IPN）”结构，实现物理层面“你中有我、我中有你”，大幅提升附着力。

【数据支撑】据Kanai & Campbell《塑料薄膜加工技术》，BOPET薄膜MDO后结晶度20%-30%，TDO后升至45%-50%。在线涂布正是利用这一“结晶度增长窗口期”，完成深度渗透融合，这是离线涂布的时间短板。

在线涂布后，湿膜随基材进入TDO进行3-4倍横向拉伸，动态拉伸中，基材表面分子被拉开，内部“新鲜”分子持续暴露。这些表面未被氧化、无助剂覆盖，表面自由能达45 dynes/cm以上，可快速吸附涂层树脂，形成牢固范德华力结合，实现高效附着。

TDO热定型高温（BOPET为例220℃-240℃），远超离线涂布烘箱温度（120℃-150℃），可实现离线涂布无法达成的化学结合，核心发生两大反应：

一是涂层自身交联：三聚氰胺、恶唑啉等交联剂反应彻底，形成致密网状结构，提升涂层强度与结合力；二是涂层与基材化学键合：配方合理时，涂层官能团（羟基、羧基等）与基材端基发生酯交换、缩聚反应，形成酯键等化学键，结合强度远超物理结合，相当于将涂层“焊”在基材上。

【实际应用】国内某高端BOPET企业，采用在线涂布+环氧类交联剂，借助TDO高温实现化学键合，产品附着力达“0剥离”，经弯折、高温老化无脱落，成功替代进口产品。

离线涂布凭借灵活性成为行业补充：在线涂布需与双向拉伸线联动，工艺固定、设备投入高（为离线的5-10倍），适合大批量单一规格生产；离线涂布可单独设线，灵活调整配方与厚度，适配小批量多品种订单，投入更低。

离线涂布附着力差，核心是错过“黄金窗口期”，同时面临三大痛点：

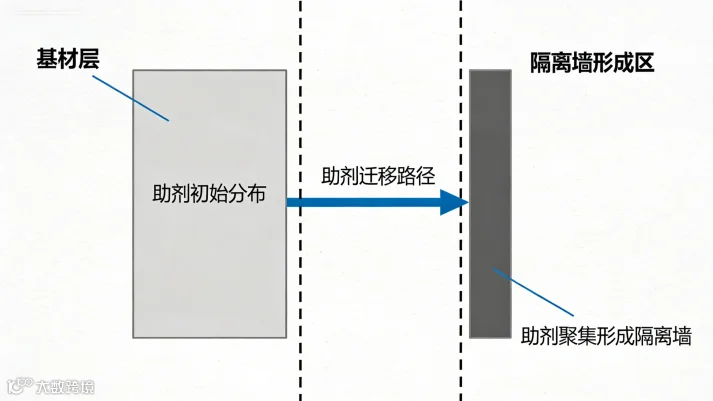

最致命痛点：基材库存中，内部小分子助剂（爽滑剂、抗静电剂）迁移至表面，形成表面自由能仅30-35 dynes/cm的惰性“油膜”。涂布液无法润湿渗透，仅浮在油膜表面——本质是涂在助剂上，而非基材，附着力极差。

【痛点案例】某小型企业离线涂布抗静电BOPP膜，基材库存超15天，表面爽滑剂迁移量0.8mg/m²（远超标准≤0.3mg/m²），多次出现涂层脱落投诉。

离线基材为全结晶成品（结晶度45%-50%），表面致密光滑，缺乏涂层渗透所需的微孔与非晶区，仅能表面附着。干燥收缩产生的内应力易导致涂层开裂脱落；且基材取向度高，涂层与基材分子难以形成有效互穿网络，仅靠微弱范德华力结合，强度极低。

在线涂布深度渗透依赖TDO高温；离线涂布受环保、防爆限制，规避环己酮、DMF等强溶剂，仅能用水或乙醇等弱溶剂。弱溶剂无法溶胀高结晶基材表面，无法使分子链松弛、打开间隙，涂层仅停留在表面，无法深度融合。

若受限于设备、订单只能采用离线涂布，可通过“表面处理、配方调整、工艺优化”三维度发力，以下4个可落地方法，可使附着力接近在线水平，解决“掉涂层”问题。

核心是清除表面助剂层、提升活性与粗糙度，优先选择低成本高效方案：

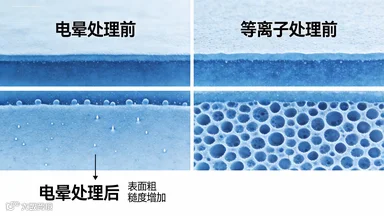

① 高功率电晕处理（首选）：上机前在线电晕，通过高频高压放电清除助剂层、氧化层，形成微观刻蚀坑，激活表面基团。建议达因值提升至42 dynes/cm以上（最佳45-50 dynes/cm），控制电晕功率3-5kW/m（过低未除净助剂，过高易氧化基材），定期检测达因值。

② 等离子处理（进阶）：高端膜（印刷膜、电子膜）电晕不达标时，采用常压等离子处理。氧气、氩气等离子体精细刻蚀表面，清洁并激活基团，增加粗糙度，强化机械锚固。

【案例效果】某电子企业离线涂布ITO导电膜，初期因助剂迁移无法通过弯折测试；等离子处理后，达因值升至48 dynes/cm，剥离力从0.12N/25mm提升至0.8N/25mm，顺利验收。

针对基材高结晶难渗透问题，涂布液中添加少量强溶剂/溶胀剂（兼顾环保防爆），轻微溶胀基材表面，为树脂渗透创造条件：

BOPET基材：添加5%-10%环己酮或DMF，溶胀表面非晶区；

BOPP基材：添加3%-8%甲苯或二甲苯，增强表面侵蚀效果。

注意：添加量不可过多，避免基材发黄开裂，做好通风防爆。

涂层与基材兼容性差（如丙烯酸涂PP）时，底涂（Primer）是关键——底涂剂如同“双面胶”，同时与基材、功能涂层牢固结合。

实操：采用“多层涂布”，先涂0.1-0.3μm底涂剂，80-100℃预烘后再涂功能层。底涂剂需匹配基材：BOPET选聚氨酯类，BOPP选氯化聚丙烯（CPP）类，PE选聚乙烯亚胺（PEI）类。

【案例效果】某包装企业离线涂布印刷级BOPP膜，初期直接涂丙烯酸涂层易掉墨；引入CPP底涂后，剥离力从0.08N/25mm提升至0.9N/25mm，合格率从75%升至98%。

离线涂布无TDO高温，涂层与基材融合不充分、交联不彻底，可通过熟化弥补：涂布收卷后，膜卷放入50℃-60℃熟化室静置24-48小时（按需调整）。

熟化可促进交联剂二次交联，形成致密网状结构；同时加速分子链蠕动，形成更充分的互穿网络，提升结合力。要点：温度≤60℃（避免收缩），时间≥24小时（确保交联彻底），熟化室保持干燥。

在线与离线涂布的附着力差异，本质是“工艺窗口期”与“结合方式”的不同：在线涂布捕捉薄膜“半结晶、高活性”黄金阶段，借助共拉伸与高温烧结实现分子级融合，附着力天生出众；离线涂布在基材“全结晶、低活性”状态下作业，需通过表面清洁、活化、化学架桥+合理熟化，弥补先天不足。

实操建议：大批量、单一规格、高附着力要求（高端印刷膜、电子膜），且设备充足，优先选在线涂布；小批量、多品种、灵活性要求高，需落实“表面处理、底涂、熟化”三大核心，可使离线附着力接近在线水平。

薄膜涂布的核心，从来不是“涂上去”，而是“粘得牢”。掌握分子级机理，针对性优化工艺配方，才能避开误区，产出高质量涂布薄膜。
