今天小玖和大家聊一个基础到极致、却又关键到骨子里的话题——聚合物分子构造。在车间调配方、改工艺、解决各类材料疑难杂症时，我们绕不开一个核心词：分子结构。很多同行都会遇到这样的困惑：明明基材一样，都是PE、都是PA、都是PP，做出来的产品硬度、强度、韧性、透明度、加工流畅度天差地别。不是助剂加错了，不是工艺参数跑偏了，根儿上的问题，往往是——分子构造不一样！
先帮大家扫清一个高频误区：
行业里很多人把分子构造、分子构型、分子构象混为一谈，看似差不多，实际差千里。
用一句大白话帮你彻底分清，记牢不踩坑：
✅ 分子构型：侧基在链上的“固定排列姿势”
（如聚丙烯的全同、间同、无规），决定结晶能力；
✅ 分子构造：聚合物分子的“骨架几何形态”
（这根大分子到底是直链、带分支，还是织成网），决定材料大类性能；
✅ 分子构象：分子链的“瞬时随机姿势”
（热运动时卷成线团、折叠、螺旋），影响柔顺与回弹。
今天这篇文章，我们只啃硬骨头——分子构造。它就是高分子材料的骨架：骨架长什么样，材料就什么样。强度、耐热、加工、韧性，全由它打底。你在生产线上遇到的很多“玄学问题”，往上追三代，都能追到这里。
最基础也最实用：

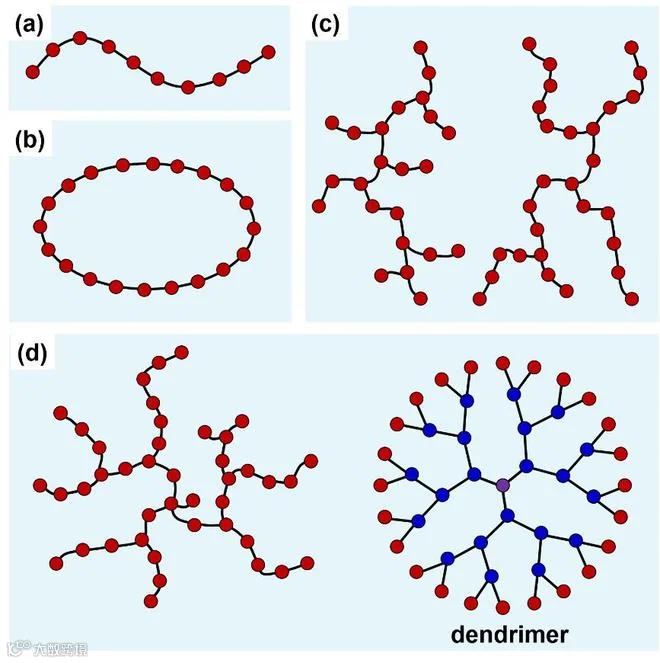

3 类分子构造，一线、二维、三维
按照空间形态，聚合物分子构造可以清晰分成三大类。
小玖结合咱们天天见、天天用的材料来讲，保证看完就能用。
1.一维构造：线型分子 —— 工业界的“万能选手”
线型分子，可以理解成一根没有分叉的超长绳子。
主链是一条连续、规整的长链，只有一些小侧基（如PP上的甲基）挂在主链上，不算分支。
典型代表：
高密度聚乙烯 HDPE
线性低密度聚乙烯 LLDPE
常规 PA6、PA66
聚酯PET、PBT 等
核心特点：
可溶可熔：在合适溶剂中可溶解，加热能熔融
加工性优秀：注塑、挤出、吹膜、拉丝都很顺畅
力学均衡：强度、韧性、刚性搭配合理
数据上更直观：
同分子量下，线型分子结晶度可达 60%～80%（如 HDPE），远高于支化结构，因此硬度、拉伸强度、耐热温度都更突出。可以把它想象成棉线：整齐、结实、可弯可折、可拉可织，是最通用、最稳定的塑料骨架。
小知识拓展：
如果把线型分子两头“接成环”，就变成环形分子。它没有链端，堆砌更紧密，熔点与黏度比同分子量线型分子更低。目前多用于高端研究，工业量产中还很少见。
2.二维构造：支化分子 —— 分支越多，材料越“软”
支化分子，就像主绳上长出了无数小枝条。
支链可长可短：
短支链 → 像小绒毛
长支链 → 像大树枝
还能进一步分成：梳形、星形、无规支化（树状）等。
最典型例子：低密度聚乙烯 LDPE
我们日常用的食品包装膜、透明软膜、软质塑料件，大量使用 LDPE，它就是标准的高支化结构。因为支链密集，破坏了分子链规整排列，导致：
结晶度大幅下降（LDPE 结晶度通常只有 30%～50%）
质地更柔软、韧性好
透明度更高
拉伸强度、刚性明显低于 HDPE
车间实操重点（非常关键）：
长支链多 → 熔融流动性更好，吹膜更稳定、更易成型
短支链多 → 结晶度更低，材料更软，但刚性变差
很多时候你遇到：PE 膜吹不平整、易抖动、厚薄不均；拉伸时容易破、强度不够；不妨先回头看一眼原料的支化度与支链分布，很多问题迎刃而解。
3.三维构造：交联分子 —— 不溶不熔，性能直接“拉满”
交联分子，是无数条分子链通过化学键“焊死”成一张立体大网。一旦形成，就拆不开、拉不散、回不去。它和线型、支化最本质的区别只有一句话：不溶解、不熔融。
常见应用：
硫化橡胶（轮胎、鞋底、密封圈）
热固性环氧树脂
交联聚乙烯（XLPE）
海底电缆绝缘层
举个所有技术员都能秒懂的例子：
天然橡胶硫化前后
未硫化：加热会熔、溶剂可溶、软趴趴、几乎无回弹
硫化后：硫磺形成交联点，织成三维网
→ 瞬间拥有高弹性、高强度、耐高温、耐溶剂
实操规律：
交联度低（轻度硫化）→ 柔软、高弹性（如软胶垫）
交联度高 → 硬、脆、耐热极强（如硬环氧、电木）
我们控制硫化时间、硫化温度、交联剂用量，本质上都是在精准控制这张“网”织多密。
容易被忽略的“高端构造”：
梯形、树枝状、聚轮烷
除了上面三大基础款，还有几种特殊分子构造。工业上暂时不普及，但看懂它们，能帮你理解下一代材料。
1.梯形分子
像一把真正的“梯子”，两条主链并行，中间由化学键连接。结构极刚性、极稳定。
例如：聚丙烯腈受热形成梯形结构，再高温碳化→碳纤维。
特点：超高强度、超高耐热，但几乎不能熔融加工。
2.树枝状分子
从一个核心点出发，像树一样一层层往外长分支。结构极度紧凑、分子量高但黏度低。目前多用于药物载体、有机合成、功能助剂等高精领域。
3.聚轮烷、套环分子
属于前沿科研方向，靠机械互锁结合，不是传统化学键。未来有望用于智能材料、自修复材料，值得长期关注。
技术员必背：
分子构造 → 材料性能
讲完理论，落到生产、配方、调机上，记住这 4 条，你就能少走很多弯路：
1.线型vs支化
相同分子量下：
线型：结晶度高、刚性强、强度高（HDPE）
支化：结晶度低、更柔软、透明度好（LDPE）
长支链改善流动性，适合吹膜、高速挤出。
2.支化度越高
结晶度越低
透明性越好
拉伸强度、刚性越差
支化分布越均匀，产品批次稳定性越好。
3.交联vs非交联
交联后：不溶不熔、耐热、耐溶剂、尺寸稳定大幅提升
代价：无法回收、只能一次成型
轻度交联=弹性体；高度交联=硬质热固性材料。
4.特殊构造
梯形、树枝状等，加工难度高，但能带来超高耐热、超高强度、特殊功能，多用于高端定制与高性能场景。
车间避坑指南：别再只看牌号了
最后给大家几条实战级提醒，能帮你避开大量低级错误：
1.不要只认原料牌号，忽略分子构造
同样是 PE，LDPE（支化）和 HDPE（线型）的加工温度、拉伸性能、收缩率差异巨大，用错直接报废。
2.调工艺前，先想分子构造
制品偏软、易破、刚性不足 → 优先怀疑支化度过高
制品太脆、不易拉伸 → 可能是线型度过高、结晶太快
3.交联工艺，宁可“少一点”，别“过了头”
交联不足：发软、易老化、强度不够
交联过度：发脆、易裂、韧性暴跌
硫化/固化时间、温度、交联剂用量，三者必须匹配。
总结
高分子材料的世界，看似千变万化，实则万变不离其宗：
分子构造是“根”
配方体系是“辅”
加工工艺是“形”
作为一线配方师、工艺员、技术员，看懂分子构造，就看透了材料性能的本质。以后再遇到性能异常、加工困难、产品缺陷，往上追一层，从分子骨架找原因，往往能一击即中、事半功倍。
END
免责声明 | 部分素材源自网络，版权归原作者所有。
如涉侵权，请联系我们处理！
如有错误，欢迎指正！
