一文读懂光学膜涂布四大顽疾，良率提升实战攻略

1、定义与表现

晶点是光学膜表面或内部出现的、透明且折射率与基材不一致的微小颗粒或亮点，直径通常在1-10μm之间，肉眼不易察觉，但在光学检测下清晰可见。这类缺陷虽不影响膜层力学性能，却会严重散射光线，导致光学透过率下降、雾度升高，尤其在高端显示膜、光学滤光片中，哪怕单个晶点都可能判定为不良品。

晶点的本质，是局部高分子链的聚集态结构或交联度异常，形成了与周围本体折射率不一致的微小区域。结合行业相关数据，不同成因导致的晶点占比差异显著：树脂团聚占比45%、残留引发剂占比20%、外部杂质熔融占比25%、高剪切析出占比10%，具体拆解如下：

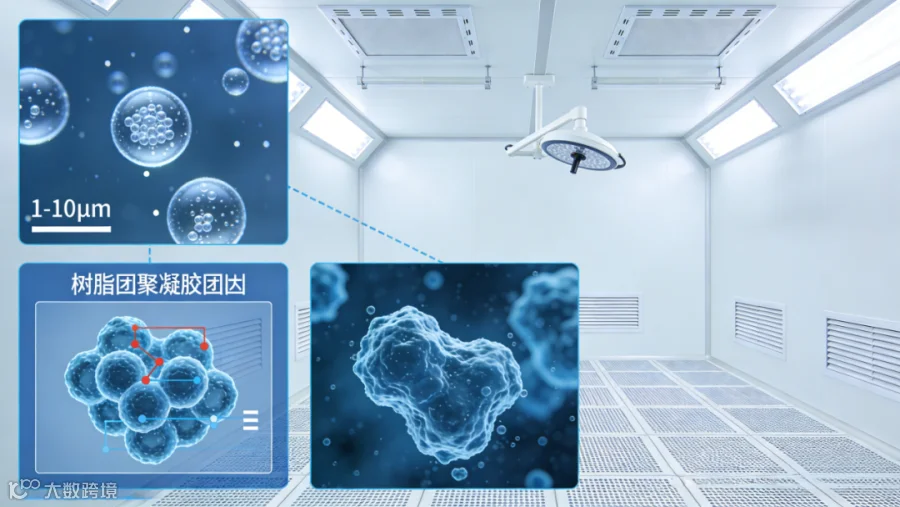

树脂团聚：这是最主要的成因。树脂在储存或输送过程中，受温度、湿度影响，部分预聚体发生缓慢自聚，形成微凝胶团——这类凝胶团粒径通常在5-8μm，在涂液中无法被溶剂溶解，涂布后会在膜层表面形成微小凸起，也就是我们看到的晶点。尤其在夏季高温环境下，树脂团聚发生率会提升30%以上。

残留引发剂：涂液体系中残留的高活性引发剂，若储存时避光不足、或涂布环境温度偏高（超过28℃），会提前引发局部聚合，形成高交联密度的小聚团。这类晶点透明度更高，更难通过肉眼检测，往往在成品检测阶段才被发现，造成不必要的损耗。

外部杂质熔融：光学膜涂布对环境洁净度要求极高，若车间洁净度未达到百级标准，环境中的微小粉尘（粒径1-3μm）极易落入涂液。这类粉尘与涂层不相容，最终形成类似“玻璃珠”的透明晶点，这类缺陷在洁净度不达标的车间中，发生率可高达60%。

高剪切析出：在狭缝涂布模头内部，极高的剪切力（通常超过1000s⁻¹）会导致某些高分子添加剂发生微观相分离，重新凝聚成透明颗粒。这类晶点多呈规则分布，与模头结构、涂液粘度密切相关，当涂液粘度波动超过±5%时，发生率会显著上升。

1、定义与表现

条纹是沿涂布机械方向（MD）出现的纵向条状不均匀性，主要分为两种：厚度条纹（膜层厚度波动超过±3%）和光学密度条纹（透过率波动超过±2%）。这类缺陷肉眼可见，会导致光学膜的光学性能不均，在显示应用中出现“明暗条纹”，在光伏膜中则会影响光吸收效率。

据统计，条纹缺陷导致的不良品占比约22%，其中模头相关问题引发的条纹占比高达70%，是生产中最易反复出现的缺陷之一。

条纹的核心问题，在于涂布间隙内的流体扰流，或干燥过程中的不均匀收缩——看似简单的条状印记，背后往往是多个环节的协同问题，具体可分为三类：

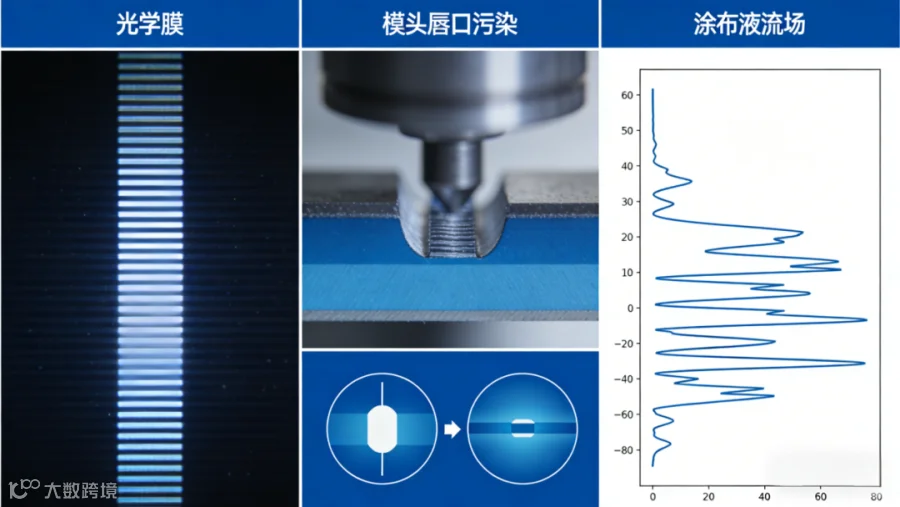

模头唇口污染与损伤：模头唇口是涂液成型的关键部位，若唇口残留干结的涂布液、或附着微小异物（如纤维、粉尘），会破坏涂液的表面张力平衡，导致涂液离开模头时形成纵向筋条；而唇口的细微划伤（哪怕深度仅0.5μm），会直接在膜层上留下固定的流痕，这类条纹通常呈连续分布，难以通过后续工序修复。某企业实测显示，模头唇口清洁不彻底时，条纹缺陷发生率会从5%飙升至35%。

涂布液流异常：当涂液的低剪切粘度不足（低于500mPa·s）时，边缘效应会导致溶剂挥发过快，形成表面张力梯度差，进而引发流体对流，最终产生条纹。此外，涂液的固含量波动超过±2%，也会导致液流稳定性下降，出现不规则条纹——这类条纹多呈不规则分布，且随涂液配方波动而变化。

基材厚度公差与背压波动：基材在横向（TD）上的厚度不均（公差超过±2μm），会导致涂布间隙随之波动，直接表现为涂布量的条纹差异；而供液泵的脉动（压力波动超过±0.1MPa），会导致MD方向出现规则性的浓淡条纹，这类条纹间隔均匀，与泵的运行频率高度相关。

1、定义与表现

缩孔是涂层表面形成的圆形、碗状凹陷，通常中心较薄、边缘隆起，直径在5-50μm之间，是光学膜涂布中最致命的缺陷之一——一旦出现缩孔，膜层的表面平整度被彻底破坏，无法通过后续修复工序改善，只能直接报废，据行业数据显示，缩孔缺陷导致的报废率可达不良品总数的30%。

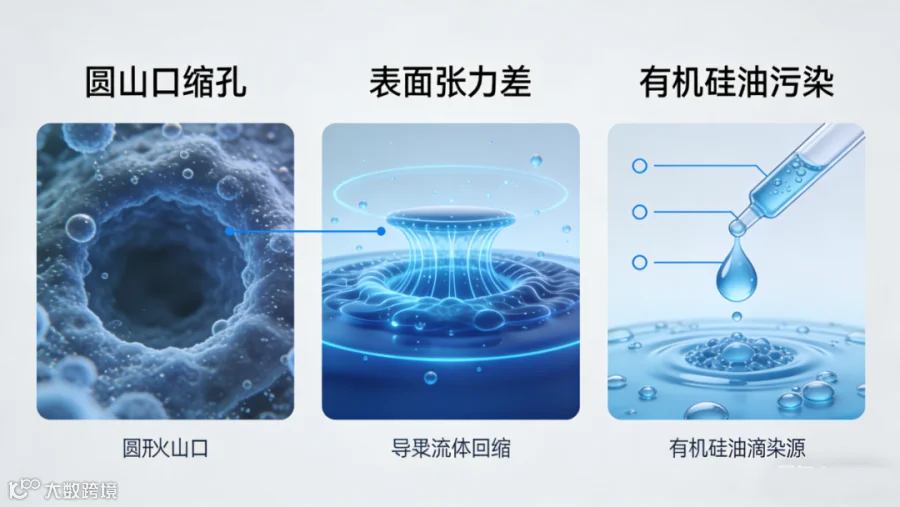

缩孔的物理本质，是表面张力梯度驱动的流体流动效应：高表面张力区域的流体，会向低表面张力区域拉扯，导致低表面张力点被“抽空”，最终形成凹陷。而低表面张力点的产生，主要源于三类污染或不相容问题：

低表面能颗粒污染：环境中的硅油雾、未完全固化的有机硅蒸气、压缩空气中的油滴，是导致缩孔的主要元凶。这些物质的表面张力远低于涂液（通常低于25mN/m，而涂液表面张力多在30-40mN/m），一旦落在湿膜表面，该点的表面张力会急剧降低，周围的涂布液会迅速向四周逃离，形成类似“火山口”的缩孔。数据显示，车间内有机硅挥发物浓度超过0.1mg/m³时，缩孔发生率会超过40%。

消泡剂不相容：涂布液中添加的消泡剂，若未完全乳化、或添加过量，会作为低表面能的“核”，在涂膜干燥过程中引发缩孔。尤其是聚醚改性有机硅消泡剂，当添加量超过0.3%时，极易达到临界点，诱发大量缩孔——这类缩孔多呈密集分布，直径较小（5-10μm），对膜层光学性能的破坏极大。

基材背面污染转移：收卷时，若基材背面残留离型剂、低分子物或油污，在放卷过程中，这些污染物会转移到涂布面的导辊上，再反粘到湿膜表面，形成局部低表面张力点，最终产生缩孔。这类缩孔多呈无规分布，且与基材收卷质量直接相关。

1、定义与表现

鱼眼是肉眼可见的、具有明显边界和一定高度（通常超过1μm）的透镜状或椭圆状缺陷，有时中心带有拖尾，直径多在10-30μm之间。这类缺陷常被误判为晶点，但与晶点不同的是，鱼眼多为凸起状，且边界更清晰，会严重影响膜层的表面平整度和光学一致性，在车载光学膜、高端触控膜中，是重点管控的缺陷类型。

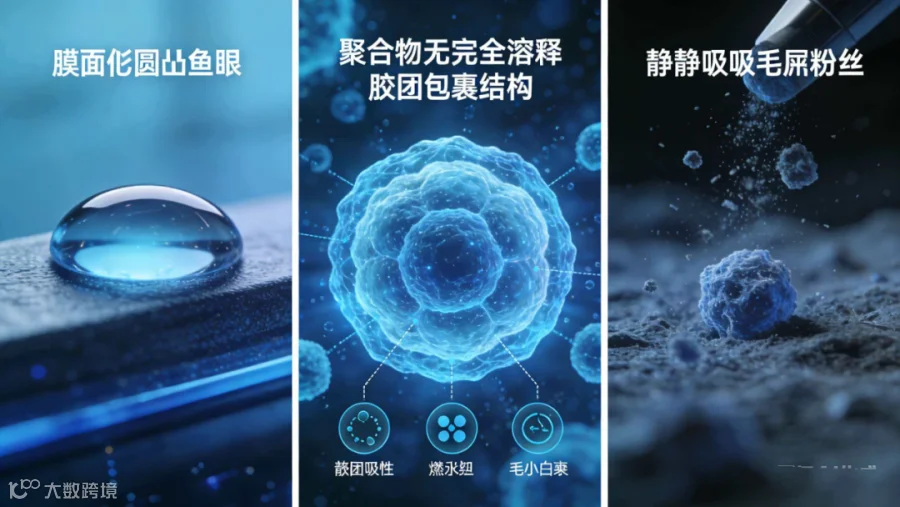

鱼眼的本质，是固体形态或高粘弹性体嵌入涂层后形成的突起，主要源于配液、分散、环境管控三个环节的疏漏，具体成因如下：

聚合物未完全溶解：这是最常见的成因。在配液过程中，若投料过快、搅拌剪切力不足（低于500r/min）、或配液温度过低（低于40℃），高分子树脂会先溶胀，表面形成一层凝胶膜，包裹内部的干粉，形成“外湿内干”的透明胶团。这类胶团在涂布过程中被拉伸成椭圆形，最终形成鱼眼——某企业测试显示，配液搅拌时间不足30分钟时，鱼眼缺陷发生率会高达50%。

消光粉/微粒料团聚：若配方中含有二氧化硅、导电粒子等微粒料，分散工艺不佳（如未使用高速分散机、未添加分散剂），会导致微粒料形成次级团聚体（粒径超过10μm），这些团聚粒子在涂布后无法被涂液浸润，会在膜层表面形成凸起的鱼眼。尤其当微粒料添加量超过5%时，团聚风险会显著上升。

静电吸附异物：光学膜基材（如PET、PI）在生产、运输过程中易带静电，静电电压可高达数千伏，极易吸附环境中的纤维毛屑、操作人员的皮屑等异物。这些异物被涂层包裹后，由于热膨胀系数与涂层不一致、或浸润不良，周围会产生圆形空洞或凸起，形态类似鱼眼——在未安装静电消除装置的车间，这类缺陷发生率会提升25%以上。

针对上述四大缺陷，无需盲目排查，建议遵循“定性定位→精准管控”的逻辑，结合行业成熟经验，重点抓好以下环节，可将涂布良率提升至85%以上（数据来自多家头部企业实践验证）：

先通过专业检测手段，明确缺陷的物理特征，快速缩小排查范围，避免盲目调整：

用光学显微镜观察缺陷形态：晶点多为透明微小颗粒，鱼眼为透镜状凸起，条纹为纵向条状，缩孔为碗状凹陷；

用激光共焦显微镜测量缺陷高度：晶点高度通常低于1μm，鱼眼高度超过1μm，条纹高度波动在±0.5μm以上；

用EDS（能谱分析）检测成分：若检测到硅元素，多为硅油污染（缩孔）；若检测到PE/PP成分，为外部粉尘（晶点）；若检测到树脂成分，为团聚或未溶解问题（晶点、鱼眼）。

补充排查技巧：若缺陷无规分布，优先排查环境洁净度和配液过滤；若缺陷呈规律间隔，优先排查涂布辊、背辊的伤痕或供液泵脉动。

涂液过滤：多级过滤，拦截杂质与团聚体：采用“粗滤→中滤→细滤”三级过滤体系，粗滤（10μm）拦截大颗粒杂质，中滤（5μm）拦截中等团聚体，细滤（1μm）拦截微小凝胶团和微粒——针对晶点和鱼眼，建议使用高精度滤芯（0.5μm），可将这类缺陷发生率降低60%以上。同时，需定期更换滤芯（建议每8小时更换一次细滤芯），避免滤芯堵塞导致二次污染。

环境管控：分级管控，针对性防污染：针对缩孔，必须严格控制车间内有机硅挥发物浓度（低于0.1mg/m³），禁止在车间内使用含硅类清洁剂，压缩空气需经过除油、除水过滤；针对鱼眼和晶点，车间洁净度需达到百级甚至十级，操作人员需穿戴无尘服、无尘手套，避免毛发、皮屑进入生产环境。据实测，车间洁净度提升至百级后，鱼眼和晶点发生率可降低55%。

流平时间：合理设置，助力缺陷自我修复：适当增加湿膜在进入烘道前的流平段距离（建议不少于1.5m）和时间（建议3-5秒），利用涂液的表面张力，让轻微的缩孔和条纹实现自我修复——这一操作可将轻微条纹、缩孔的修复率提升40%，无需额外增加成本。

其他管控：细节把关，减少波动：配液时控制投料速度，保证搅拌时间（不少于30分钟）和温度（40-50℃），避免聚合物未完全溶解；定期清洁模头唇口，避免污染和划伤；控制基材厚度公差和供液泵压力波动，减少条纹产生。

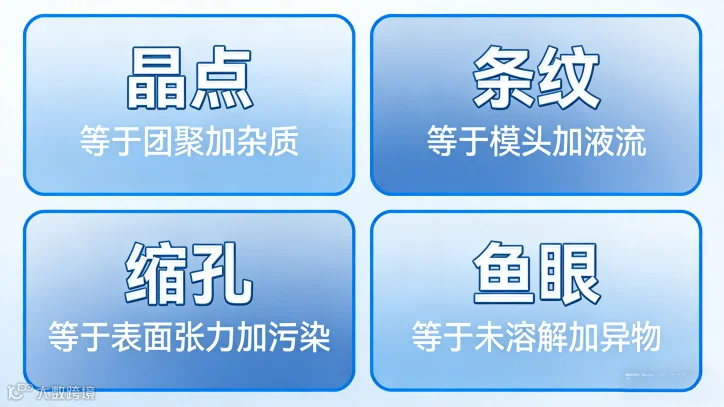

光学膜涂布的四大缺陷——晶点、条纹、缩孔、鱼眼，看似顽固，实则有迹可循：晶点多源于团聚与杂质，条纹多与模头、液流相关，缩孔核心是表面张力失衡，鱼眼则多来自未溶解与异物嵌入。

对于光学膜生产企业而言，良率提升不是一蹴而就的，而是需要从原料、配液、涂布、环境等多个环节精细化管控。掌握本文的缺陷成因与排查对策，精准定位问题、科学调整参数，就能有效降低不良品率，提升产品竞争力——毕竟，在高端光学膜领域，每1%的良率提升，都可能带来显著的成本节约和市场优势。
