分散剂和偶联剂是不是一回事？其实二者的作用逻辑差异显著 —— 分散剂侧重于“解决颗粒团聚”，偶联剂则专注于“连接颗粒与基体”。今天小玖就从颗粒团聚的根源切入，拆解分散剂的“破团”机理，再到工业场景中的选型方法，帮你彻底分清二者差异，同时掌握分散剂的实用选型技巧。
把纳米粒子、颜料或填料倒入溶液，搅拌均匀后静置过夜，你会发现颗粒要么聚成絮团，要么沉降到瓶底。这并非“偶然现象”，而是自然界的核心规律 ——一切热力学系统都倾向于达到能量最低的稳定状态，颗粒团聚正是系统“主动节能”的结果，主要由三大作用力驱动：
1、范德华力：弱但“无孔不入”的吸引力
无论颗粒是高分子、无机粉体（如碳酸钙）还是有机颜料（如炭黑），只要分子或原子间距小于 10nm，就会产生范德华力。这种力单个强度不高，但胜在“范围广、数量多”—— 尤其在纳米尺度下，颗粒直径仅几十到几百纳米，粒子间间距极小，范德华力会直接占据主导。就像两个靠得极近的磁铁，即使磁力不强，也会被牢牢吸在一起。
2、表面能最小化：团聚是颗粒的“节能选择”
单个颗粒分散在液体中时，会完全暴露在介质里，拥有极大的比表面积（单位质量颗粒的总表面积，颗粒越细，比表面积越大）。而表面能的计算公式为：
E=γS
γ：为固液界面张力；
S：为比表面积。
即比表面积越大，系统总表面能越高。
为了降低能量，颗粒会主动“抱团”：多个颗粒聚集后，原本暴露在外的界面会被“包裹” 在内部，实际与液体接触的比表面积大幅减少，表面能随之降低 —— 这就像冬天里人会挤在一起取暖，本质都是通过“减少暴露面积”实现系统稳定。
3、其他微观作用力：叠加的 “团聚推手”
除了上述两大核心力，不同体系还会叠加其他作用，进一步加剧团聚，常见的有：
静电力：若颗粒表面带有不同电荷（如部分无机颗粒吸附溶液中的正离子，另一部分吸附负离子），异种电荷会相互吸引，加速团聚；
氢键作用：若颗粒表面含有羟基（-OH）、氨基（-NH₂）等极性基团（如二氧化硅、氧化铝），会与水分子或其他极性介质形成氢键，通过“桥连”作用让颗粒聚在一起；
水合作用：在水性体系中，颗粒表面会形成一层水合壳层，当两个颗粒靠近时，水合壳层相互挤压，若壳层稳定性不足，就会破裂并导致颗粒团聚。
这些作用力的本质，都是围绕“降低系统能量”展开，共同推动颗粒从“分散态”向 “团聚态”转变。
既然颗粒团聚是“自发趋势”，分散剂的作用就是通过人工干预，打破这种趋势，让颗粒长期稳定分散。其核心原理可归为两类，部分分散剂会结合两种机理形成“复合型”，适配更复杂的场景。

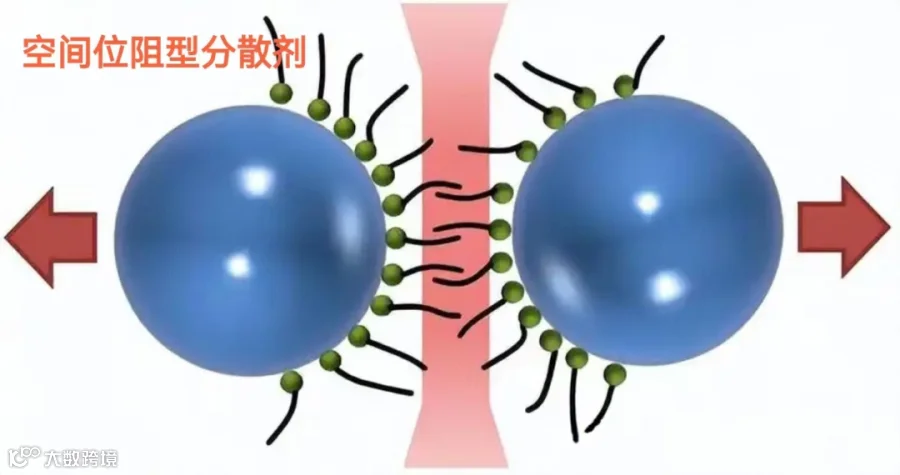

1、空间位阻型分散剂：用 “高分子链” 筑起 “防护墙”
这类分散剂的分子结构像“哑铃”，分为两个功能端：
一端是锚定基团：通常是羧基（-COOH）、磷酸基（-PO₃H₂）或胺基（-NH₂）等强吸附性基团，能通过氢键、配位键或范德华力，牢牢“抓”在颗粒表面，就像船锚固定船只一样，确保分散剂不与颗粒脱离；
另一端是高分子链段：
多为聚醚、聚酯或聚烯烃等柔性链，会在液体介质中自由伸展开，形成一层厚度为10-100nm 的“立体保护层”—— 就像刺猬的刺，当两个带保护层的颗粒靠近时，高分子链段会相互挤压、重叠。
从热力学角度看，链段重叠会导致系统“熵减”（分子排列从无序变为有序，不符合 “熵增定律”的自然趋势），系统会主动产生排斥力，将颗粒“推开”；从微观角度看，链段的热运动和电子云排斥会进一步强化这种斥力，最终阻止颗粒靠近，实现稳定分散。
典型应用：油性涂料中的炭黑分散、塑料填充中的碳酸钙分散，常用的Solsperse（路博润）、Hypermer（禾大）系列都属于这类分散剂。

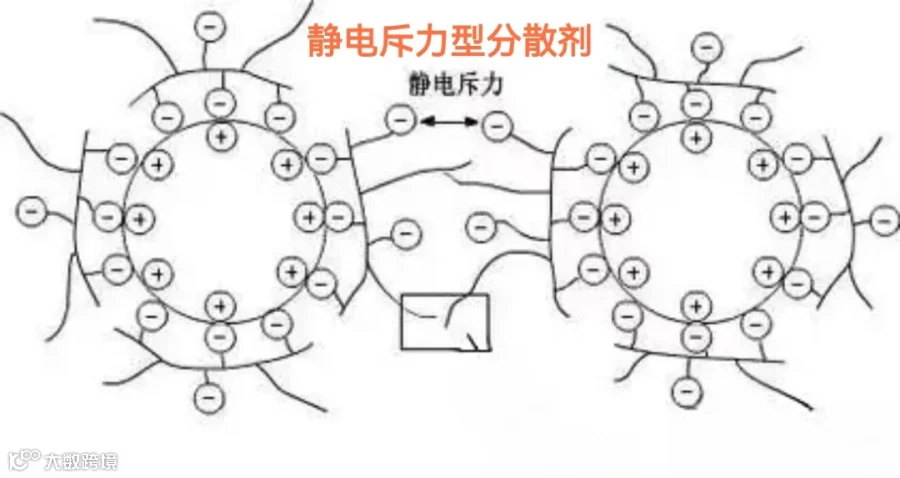

2、静电斥力型分散剂：用 “电荷” 让颗粒 “互相排斥”
这类分散剂的核心逻辑是 “让颗粒带相同电荷”—— 通过分散剂的离子基团，在颗粒表面形成一层稳定的电荷层，利用 “同性相斥” 的库仑力，抵消范德华力的吸引力。
其作用机理可通过DLVO 理论（胶体稳定性理论）解释：
颗粒间的总作用力 = 范德华吸引力 + 静电斥力
当静电斥力大于吸引力时，颗粒会保持分散状态；若斥力不足，就会团聚。而静电斥力的强弱，取决于两个关键：
表面电荷密度：分散剂的离子基团（如羧酸根 -COO⁻、磺酸根 -SO₃⁻）在颗粒表面吸附越多，表面电荷密度越高，斥力越强；
双电层厚度：颗粒表面的电荷会吸引介质中的反离子（如 Na⁺、H⁺），形成“紧密层 + 扩散层”的双电层，双电层越厚，颗粒间的电荷影响范围越大，斥力作用越远。
典型应用：水性涂料中的钛白粉分散、陶瓷浆料中的氧化铝分散，常用的聚丙烯酸（PAA）、聚醚磺酸钠（PESNa）都属于这类分散剂。

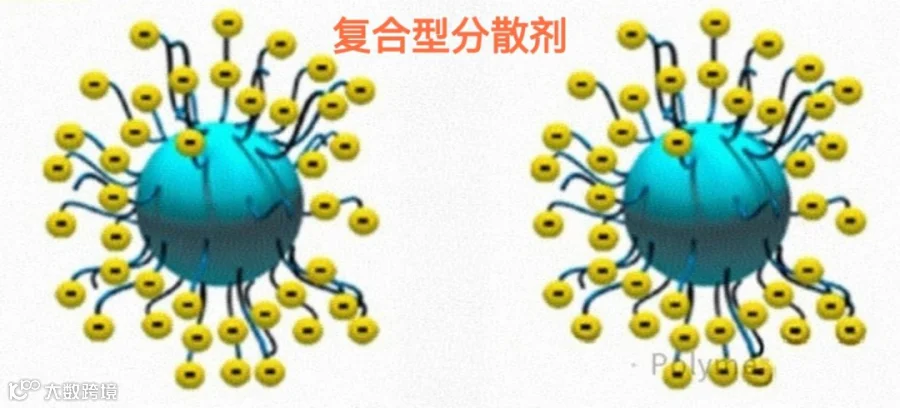

3、复合型分散剂：两种机理 “强强联合”
部分分散剂会同时具备“锚定基团 + 高分子链段 + 离子基团”，既通过高分子链段提供空间位阻，又通过离子基团提供静电斥力，适配更复杂的体系（如高盐、宽pH范围的工业浆料）。
例如，水性油墨中常用的“聚羧酸铵盐 - 聚醚嵌段共聚物”，既靠羧酸铵盐基团锚定炭黑颗粒、提供静电斥力，又靠聚醚链段在水中形成空间位阻，即使体系中存在少量电解质（如残留的Na⁺），也能保持分散稳定。
选对分散剂的核心，是“让分散剂的特性适配体系的需求”—— 很多时候不是分散剂不好，而是选型与场景不匹配。以下四个步骤，可覆盖90%以上的工业场景需求：
第一步：匹配颗粒极性与锚定基团
分散剂的“锚定基团”能否与颗粒表面牢固结合，是分散稳定的基础 —— 若锚定不牢，分散剂会从颗粒表面脱落，后续的空间位阻或静电斥力都会失效。选型的关键是“颗粒极性与锚定基团极性一致”：

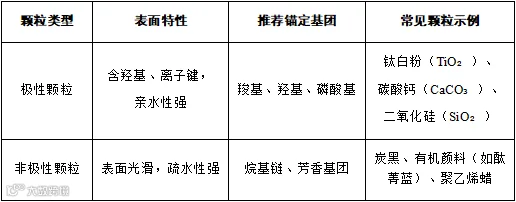

常见误区：只关注分散剂的“润湿能力”（让颗粒快速湿润），忽视锚定能力。例如，用含羟基的分散剂去分散炭黑（非极性），锚定基团无法牢固吸附，即使短时间内颗粒分散，静置后也会重新团聚。
第二步：区分水性 / 油性体系
介质的性质直接决定分散剂的稳定机理 —— 水性体系靠“电”，油性体系靠“链”，二者不能混用：
水性体系（介质为水或含水溶剂）：颗粒易吸附水分子形成双电层，优先选静电斥力型或复合型分散剂（如 PAA、聚羧酸铵盐），利用离子基团提供电荷斥力，同时兼顾少量空间位阻；
油性体系（介质为有机溶剂，如甲苯、矿物油）：介质极性低，颗粒难形成双电层，优先选空间位阻型分散剂（如 Solsperse 20000、Hypermer KD-2），靠高分子链段在颗粒表面形成保护层，阻止团聚。
关键提醒：部分“通用型”分散剂宣称“水性油性都能用”，但实际效果会打折扣 —— 例如，水性分散剂在油性体系中，高分子链段难以伸展，空间位阻效果减弱；油性分散剂在水性体系中，锚定基团难以吸附，易析出。
第三步：适配工艺强度
工业生产中的剪切、温度、pH 波动，会直接考验分散剂的“耐用性”—— 静态下稳定的分散剂，在高剪切或高温环境下可能失效：
高剪切场景（球磨、砂磨、高速搅拌）：剪切力会剪断小分子分散剂的链段，或破坏弱吸附的锚定基团，需选高分子型或嵌段共聚物型分散剂（如Solsperse 39000），链段更粗壮、锚定更牢固；
pH 波动场景（如电泳涂装、硅溶胶制备）：静电型分散剂（如 PAA）对 pH 敏感 —— 在 pH<5 的酸性体系中，羧酸根（-COO⁻）会质子化变为羧基（-COOH），电荷消失，分散剂失效，需选pH 耐受范围宽的复合型分散剂（如聚醚胺类）；
高温/长储存场景（如高温固化涂料、长期储存浆料）：高温会加速分散剂的解吸附，需选吸附能高、结构稳定的分散剂（如含膦酸酯基团的分散剂），即使在 80℃以上，也能保持锚定效果。
第四步：关注体系中的电解质
很多分散失败的根源，是忽略了体系中的 “隐性电解质”—— 它们会破坏静电稳定机理，导致颗粒团聚：
电解质的危害：体系中的自由离子（如 Na⁺、Ca²⁺、Cl⁻）会 “屏蔽” 颗粒表面的电荷，压缩双电层厚度，让静电斥力大幅减弱甚至消失，原本分散的颗粒会迅速团聚；
常见电解质来源：助剂残留（如消泡剂中的 Na⁺）、水源硬度（如自来水含有的 Ca²⁺、Mg²⁺）、pH 调节剂（如用氢氧化钠调 pH 时引入的 Na⁺）；
解决方案：若体系含电解质，需放弃静电型分散剂，改用空间位阻型分散剂（如 Hypermer B246）—— 其稳定机理不依赖电荷，仅靠高分子链段，对离子强度不敏感，能避免电解质干扰。
看到这里，开头的问题已有答案——分散剂与偶联剂的本质区别，在于“作用目标” 和“核心功能”：
分散剂：目标是“颗粒与介质”，核心功能是通过空间位阻或静电斥力，阻止颗粒团聚，让颗粒在介质中稳定分散；
偶联剂：目标是“颗粒与基体”，核心功能是通过两端不同的基团，一端连接颗粒，一端连接高分子基体（如塑料、树脂），提升界面结合力，改善材料力学性能。
简单说：分散剂解决“颗粒散不散”，偶联剂解决“颗粒粘不牢”—— 二者在涂料、塑料、陶瓷等领域常搭配使用，共同提升产品性能。
如果你的生产中遇到具体的分散难题（如某类颗粒分散不均、浆料储存分层），可以告诉我你的体系参数（如颗粒类型、介质类型、工艺条件），我们帮你针对性分析分散剂选型方案，让选型更高效。
END
免责声明 | 部分素材源自网络，版权归原作者所有。
如涉侵权，请联系我们处理！
如有错误，欢迎指正！
