PET从矿泉水瓶到航天材料：高分子“排列密码”的重要性

先搞懂一个核心概念：高分子聚集态结构，指大量高分子长链通过分子间作用力聚集形成的排列状态，是高分子特有的“多层次结构”核心。如果把单个PET分子链比作一根细长的棉线，聚集态结构就是数万根棉线的最终组合形态——是杂乱堆叠、整齐码放，还是按同一方向拉伸排列？

和水、酒精等小分子不同，PET这类高分子链长达数千甚至数万个原子，极易相互缠结，很难实现100%规整排列。其聚集态结构主要分为三类，而实际应用的PET材料，大多是这些结构的“混合体”：

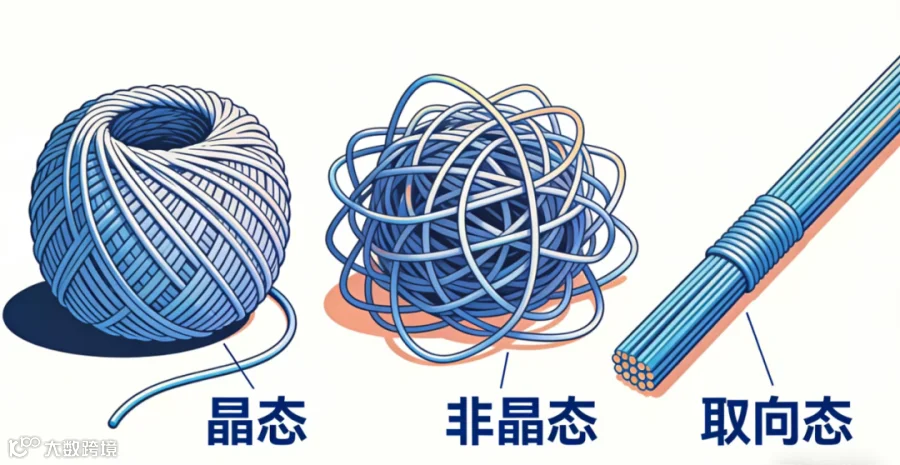

晶态：分子链的“整齐队列” 部分PET分子链按规律重复排列，形成紧密的晶体区域，类似精心缠绕的线团。晶区分子间作用力强，是材料“硬度”“耐高温性”的主要来源。比如PET矿泉水瓶的瓶身，就含有一定比例的晶区，让瓶子能直立承重。

非晶态（无定形）：分子链的“自由散漫” 部分PET分子链杂乱无章地堆砌，没有固定结构，类似随手揉乱的线团。非晶区分子间作用力松散，赋予材料“柔韧性”“透明性”。我们常见的PET透明食品包装盒，就是非晶态占比高的典型。

取向态：分子链的“定向冲锋” 在外力（如拉伸、挤出）作用下，原本杂乱的PET分子链沿外力方向整齐排列，类似被拉伸后顺直的丝线。取向态会让材料在拉伸方向的强度大幅提升，呈现“各向异性”——比如PET纤维，拉伸取向后方能承受反复拉扯。

核心总结：没有绝对“纯晶态”或“纯非晶态”的PET，其性能差异的本质，就是晶区/非晶区的比例（结晶度）和分子链的取向状态不同。

同样是PET，为何有的能做承受高温的饮料瓶，有的能做纤细坚韧的服装纤维，有的能做精密的电子绝缘膜？答案就藏在聚集态结构的三个关键调控维度里。

结晶度（晶区占材料总体积的比例）是决定PET基础性能的核心指标：结晶度越高，分子链排列越紧密，分子间作用力越强，材料就越硬、耐高温性越好，但韧性会下降；结晶度越低，材料越柔软、透明，抗冲击性更优。

这一点在PET的包装应用中体现得淋漓尽致：

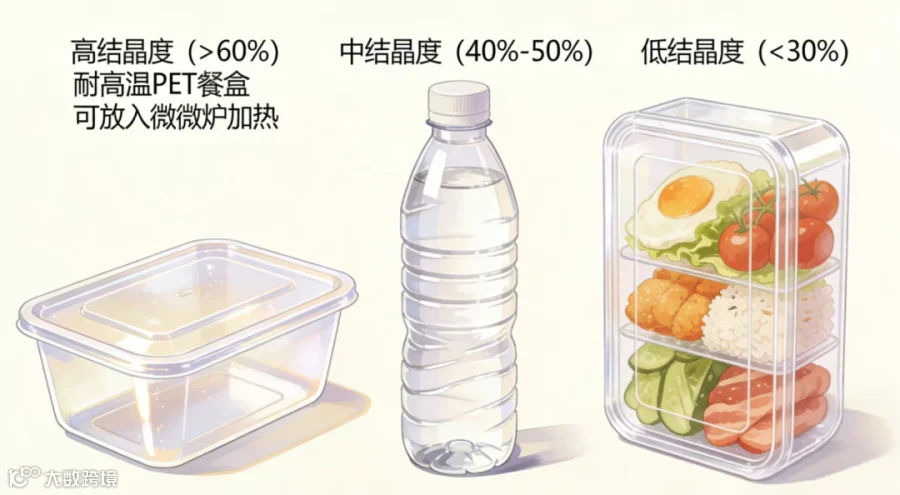

高密度PET瓶（结晶度40%-50%）：我们日常喝的矿泉水瓶、碳酸饮料瓶，生产时会通过“双向拉伸”工艺提高结晶度。这种结晶度让瓶子既具备足够的硬度支撑重量，又能承受碳酸饮料的内压，同时耐温性达到60℃左右，可短时间装温水。

低结晶度PET盒（结晶度<30%）：超市里的透明PET保鲜盒、糕点包装盒，生产时采用“快速冷却”工艺，让分子链来不及有序排列，结晶度极低。因此盒子透明度高，能清晰展示内装物，同时柔韧性好，不易因轻微碰撞而碎裂。

高结晶度PET片材（结晶度>60%）：用于制作微波炉加热用的PET餐盒，通过特殊的“退火处理”提高结晶度，耐温性可提升至120℃以上，能直接放入微波炉加热，同时硬度极高，加热后不易变形。

如果说结晶度决定了PET的“基础硬度”，那取向态就决定了它的“专项强度”。在外力作用下，PET分子链从杂乱状态变为定向排列，会让材料在取向方向的强度呈数倍提升，这也是PET能从“包装材料”升级为“结构材料”的关键。

最典型的案例就是PET纤维的生产：

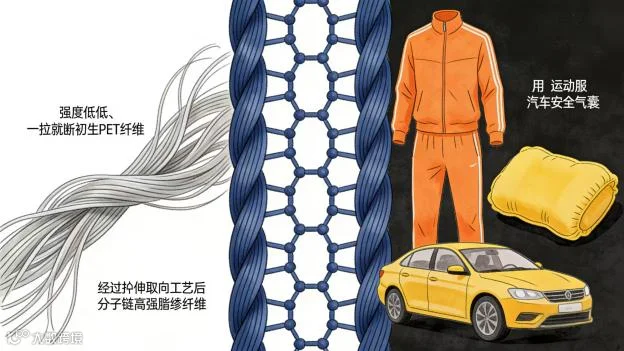

原生的PET熔体冷却后形成的“初生纤维”，分子链杂乱无章，强度极低，一拉就断。而经过“拉伸取向”工艺后，分子链沿纤维长度方向整齐排列，取向度达到80%以上，强度瞬间提升5-10倍。这种高取向的PET纤维，就是我们熟悉的“涤纶”——做成运动服能承受剧烈拉伸，做成窗帘抗风耐晒，甚至能加工成工业用的高强缝纫线，用于缝制汽车安全气囊。

在PET薄膜领域，取向态同样关键：用于手机屏幕保护膜的PET基膜，会经过“双向拉伸”（纵向和横向都拉伸），形成“双轴取向”结构。这种结构让薄膜在两个方向的强度均匀，既耐刮擦又不易碎裂，同时透明度保持在90%以上，满足显示需求。

随着技术发展，通过调控PET的微观聚集形态，还能赋予它原本不具备的特殊功能，让PET从“通用材料”走向“高端定制”。

比如在新能源领域，科研人员通过“纳米限域结晶”技术，让PET分子链在纳米尺度的模板中形成规整的晶态结构。这种特殊聚集形态的PET薄膜，绝缘性比普通PET提升3倍，同时耐高温性达到150℃，成为锂电池隔膜的理想材料——能有效隔绝正负极，防止短路，提升电池的安全性和循环寿命。

在医疗领域，通过“共混改性+自组装”技术，让PET与生物相容性高分子共混后，形成“核-壳”结构的微球聚集态。这种PET微球可作为药物载体，将抗癌药物包裹在“核”中，通过静脉注射进入人体后，精准聚集在肿瘤部位释放药物，减少对正常细胞的损伤。

PET的性能千变万化，核心在于人类能通过多种手段主动调控其聚集态结构。这些技术不仅适用于PET，也是所有高分子材料改性的通用方法：

1、调控加工温度与冷却速度：这是最基础的手段。比如生产PET瓶时，先将PET熔体加热到280℃使其完全熔融（分子链自由运动），再通过模具快速冷却至100℃左右，让分子链部分结晶；而生产透明PET盒时，冷却速度提升至10倍以上，分子链来不及结晶就固化，形成非晶态。

2、施加外力拉伸或挤压：这是形成取向态的关键。PET纤维生产中，拉伸倍数从3倍提升到5倍，分子链取向度会从60%提升到85%，强度同步提升；PET薄膜的双向拉伸工艺中，纵向拉伸倍数2.5倍、横向拉伸倍数3倍，能形成均匀的双轴取向结构。

3、添加“调节剂”精准干预：在PET熔体中添加“成核剂”，能让晶核数量增加10倍以上，结晶速度加快，结晶度提升20%；添加“增塑剂”则能削弱分子间作用力，让分子链更易运动，降低结晶度，使PET从硬挺变为柔软，可用于制作柔性包装膜。

4、设计特殊分子结构：通过“共聚改性”，在PET分子链中引入少量其他单体（如乙二醇改性），能打破分子链的规整性，降低结晶能力，获得长期耐低温的PET材料，可用于寒冷地区的包装材料；而通过“嵌段共聚”，能让PET形成“晶区-非晶区”交替的嵌段结构，兼具高强度和高韧性。

从PET的案例我们能清晰看到：高分子的化学结构是“基因”，聚集态结构是“表现型”，宏观性能是“最终结果”——这正是高分子物理的核心研究脉络。

理解了这一点，我们就明白材料改性的本质：不是改变分子链本身，而是通过加工、外力、添加剂等手段，调整分子链的排列状态。就像同样的乐高积木，不同的拼接方式能搭出房子、汽车或机器人；同样的PET分子链，不同的聚集态结构能变成瓶子、纤维、隔膜或药物载体。

如今，聚集态结构调控已成为高端材料研发的核心手段。中科院、清华大学等科研团队通过精准调控PET的结晶度和取向态，研发出的超高强度PET纤维，已应用于航空航天领域的轻质复合材料；而通过自组装技术制备的PET纳米膜，在柔性电子、海水淡化等领域展现出巨大潜力。

下次再拿起矿泉水瓶、穿上涤纶衣服时，不妨多留意一下——你手中的每一件PET制品，都是微观世界里分子链“精心排列”的杰作。
