在日常生活中，不知道你是否留意到这些现象：家里用了多年的老花镜，镜片边缘开始泛黄；老旧的手机屏幕，底部或四周出现了明显的黄边；办公室的投影仪，投出的画面色彩不再像刚买时那样鲜艳，隐隐透着黄调。这些光学膜变黄的现象，就像岁月留下的痕迹，直观地展现在我们眼前。
大多数人对光学膜老化的认知，往往就停留在这肉眼可见的“变黄”上。在行业里，我们常用YI值（黄色指数）来量化这种变黄的程度，YI 值上升，说明光学膜的黄色调愈发明显。比如，新的光学膜YI值可能接近于0，随着使用时间增加，若 YI 值上升到5甚至更高，那“变黄”就比较显著了，这也是最直观的视觉信号。
但实际上，“变黄”仅仅只是光学膜老化众多结果中的冰山一角。对于结构复杂的多层光学膜而言，老化的内涵要丰富和复杂得多，它涉及到一系列光学性能的微妙变化，远不止色调的简单漂移。今天，小玖从老化定义、老化根源、设计寿命曲线三个维度，用“专业 + 通俗”的语言，彻底讲透光学膜老化的“前世今生”。
老化的科学定义：
从光谱形变看本质
那么，除了“变黄”，多层光学膜老化时究竟还发生了哪些变化呢？这就要深入到光学膜的微观结构和光学原理中去探究了。老化的本质，其实是一系列复杂的物理和化学变化，这些变化最终导致了光学膜光学性能的改变，我们可以从以下几个关键方面来理解：
1、折射率漂移
光学膜通常由无机和有机材料混合的多层结构组成。在热或者湿热的环境下，这些材料的分子结构会发生重排。就像把一堆整齐排列的积木打乱重新摆放一样，原本有序的分子结构被破坏。这种结构重排会直接影响材料的电子云分布，进而导致折射率 n 值下降。例如，一些有机聚合物材料在高温下，分子链的取向会发生变化，使得光在其中传播时的速度改变，折射率也就相应改变。折射率的变化看似微小，却会对整个光学系统的性能产生连锁反应，影响光的传播路径和干涉效果 。
2、干涉层厚变化
层间应力是由于不同层材料的热膨胀系数差异等原因产生的。当光学膜所处环境温度变化时，各层材料膨胀或收缩的程度不同，就会在层间产生应力。而溶胀则通常是因为光学膜接触到某些溶剂或者吸收了水分，导致材料体积增大。这两种情况都会使光学膜的某些层的厚度发生改变。由于光在不同厚度的介质中传播时，光程会发生变化，从而导致干涉峰的位置发生位移。例如，在一些用于液晶显示器的多层光学膜中，当层厚变化时，原本用于精确控制色彩和对比度的干涉峰就会偏离设计位置，导致显示效果变差。
3、散射增加

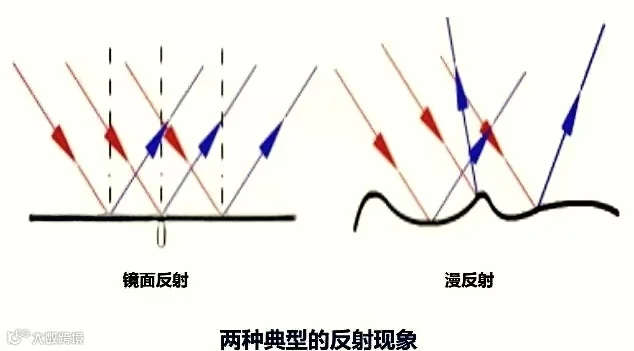

微孔结构在一些光学膜中起着特殊的光学作用，但在老化过程中，这些微孔结构可能会坍塌。这就好比一座用积木搭建的多孔桥梁，当某些关键部位的积木松动或掉落，桥梁的结构就被破坏了。此外，材料内部的相分离也会导致散射增加。相分离是指原本均匀混合的不同相的材料，在老化过程中逐渐分离成不同的区域，这使得光在传播过程中遇到的介质变得不均匀，从而发生散射。这些散射的光线不再按照原本的方向传播，而是向四面八方散射，导致光路不均，光学膜的透光性和清晰度下降。
4、界面反射增强
层间附着力下降通常是由于化学作用的减弱，比如化学键的断裂或者分子间作用力的减小。当层间附着力下降到一定程度，两层之间就会出现微空隙。这些微空隙就像在原本连续的光学介质中插入了许多小镜子，光在传播到这些界面时，就会发生反射。原本应该透过光学膜的光线，因为这些额外的反射而改变了传播方向，不仅改变了局部光路，还会导致反射光增强，降低了光学膜的透过率，同时也可能引入额外的眩光和杂散光，影响光学膜的视觉效果 。
5、光谱表现
上述这些微观结构和物理性质的变化，最终会在光谱上呈现出明显的特征。透过率曲线原本是比较平稳的，随着老化的进行，会出现缓慢下滑的趋势，这意味着能够透过光学膜的光越来越少。干涉峰则会发生“红移”，也就是向长波长方向移动，或者变得钝化，不再像新膜时那样尖锐，这表明干涉的效果在减弱。反射谷也会变得模糊化，不再清晰，说明反射特性发生了改变。因此，我们可以看出，更合理的老化指标，不能仅仅局限于 ΔYI（黄色指数变化量）或 ΔE（色差变化量）这些简单的色彩指标，而应该追踪整个透射光谱随时间的演化函数。通过对这个演化函数的分析，我们能更全面、准确地了解光学膜的老化程度和老化过程 。
光学寿命曲线：
量化与揭示老化
1、定义
了解了老化的本质后，我们该如何量化光学膜的老化过程呢？这就需要引入“光学寿命曲线”的概念。如果我们把光学性能参数，比如 380–780 nm 波长范围内的平均透过率，作为纵轴，它代表了光学膜在可见光范围内让光线透过的能力。而把老化时间作为横轴，时间的推移反映了光学膜的使用过程。通过持续监测在不同老化时间下光学膜的平均透过率，然后将这些数据点绘制在坐标图上，最后把这些点连接起来，就能得到一条“光学寿命曲线”。这条曲线就像是光学膜老化过程的“记录仪”，直观地展示了光学性能随时间的变化情况。
2、不同曲线形态及意义
不同材料体系的光学膜，其光学寿命曲线会呈现出不同的形态，而这些形态背后，隐藏着重要的老化机理信息。
线性衰减型：当光学寿命曲线呈现出线性衰减的形态时，这意味着在老化过程中，光学膜的性能变化相对较为稳定和规律，是由单一的物理疲劳因素主导的。比如应力裂纹的逐渐产生，就像在一块玻璃上，随着时间和外力的作用，裂纹会慢慢延伸；还有界面剥离，就如同两层紧密贴合的胶带，随着时间推移，慢慢分开。这些物理变化会导致光学膜的性能逐渐下降，并且下降的速率在整个老化过程中基本保持不变，反映在曲线上就是一条向下倾斜的直线。
指数型衰减：如果曲线呈现指数型衰减，那就表明老化过程主要是由化学反应的累积造成的。以氧化反应来说，光学膜中的某些成分会与空气中的氧气发生反应，随着时间的增加，氧化的程度越来越深，就像铁长时间暴露在空气中会生锈一样。还有交联断裂，材料内部的分子交联结构被破坏，使得材料的性能急剧下降。这些化学反应在开始时可能进行得比较缓慢，但随着时间推移，反应速度会加快，导致光学性能快速衰退，所以曲线会呈现出先平缓后急剧下降的指数型特征。
初稳后崩型：初稳后崩型的曲线则表明光学膜体系存在一个临界阈值。在老化初期，光学膜的性能相对稳定，这可能是因为体系内部的各种结构和相互作用还能维持平衡。但当老化达到一定程度，比如界面失稳，原本紧密结合的界面开始出现松动；或者迁移饱和，某些物质的迁移达到了极限，此时体系就会迅速崩解，光学性能也会突然大幅下降，曲线就会在某个时间点后急剧下跌。
通过对这些不同曲线形态的分析，我们不仅能够量化光学膜“能撑多久”，也就是它的使用寿命，更能深入揭示“为什么坏”，即老化的根本原因。这就好比医生通过分析病人的症状和检查数据，不仅能知道病情的严重程度，还能找出病因。这种对老化原因的深入理解，为我们进行寿命设计提供了定量的参照，让我们在设计光学膜时能够更有针对性地采取措施，提高光学膜的性能和使用寿命。
老化的物理根源：
光、热、湿的协同作用
在实际使用过程中，光学膜面临的老化并非由单一因素导致，而是光、热、湿三种能量场共同作用的结果。这三种因素相互交织，就像一场复杂的“三重奏”，共同决定了光学膜老化曲线的斜率与临界点，对光学膜的性能产生了深远的影响 。
1、光能（Photon aging）
光能，尤其是紫外光，是引发光学膜老化的重要因素之一。我们都知道，太阳光中包含紫外线，虽然它只占太阳辐射能量的一小部分，但能量却相对较高 。当光学膜暴露在紫外光下时，就像受到了高能粒子的“攻击”。
紫外光的光子能量能够打破分子中的化学键。光学膜通常由有机聚合物或有机 - 无机杂化材料组成，这些材料的分子主链通过化学键连接在一起，形成稳定的结构。然而，紫外光的光子能量可以达到甚至超过某些化学键的键能，当紫外光照射到光学膜上时，光子被分子吸收，分子获得足够的能量，使得化学键发生断裂。例如，一些含有碳 - 碳双键（C = C）、碳 - 氢键（C - H）等化学键的聚合物分子，在紫外光的作用下，这些键可能会断裂，导致分子主链的破坏 。
化学键的断裂会引发一系列连锁反应，其中光氧化反应最为常见。当分子主链断裂后，产生的自由基具有很高的活性，它们会迅速与周围环境中的氧气分子发生反应，形成各种氧化产物。这些氧化产物的结构和性质与原始分子不同，它们可能会改变材料的光学性能，比如导致材料的透明度下降、颜色发生变化等。而且，光氧化反应还会进一步引发其他化学反应，使得分子链之间发生交联或者断裂，进一步破坏材料的结构和性能。
2、热能（Thermal aging）
热能对光学膜老化的影响同样不可小觑。温度是分子热运动的宏观表现，当温度升高时，分子的热运动加剧。就像一群原本有序排列的舞者，在温度升高后，开始变得活跃、无序，四处跳动。
在光学膜中，分子的热运动加剧会带来多方面的影响。首先，它会加速分子之间的相互碰撞和化学反应速率。化学反应的发生需要分子具有足够的能量来克服反应的活化能，而温度升高为分子提供了更多的能量，使得反应更容易进行。例如，一些分子间的重排反应、降解反应等，在高温下会加速进行。分子重排可能导致材料内部结构的改变，原本有序的分子排列变得混乱，影响材料的光学性能。降解反应则会使大分子分解成小分子，降低材料的分子量和性能 。
其次，温度变化还会诱发应力积累 。光学膜通常是由多层不同材料组成的，不同材料的热膨胀系数存在差异 。当温度升高时，各层材料膨胀的程度不同，这就会在层间产生应力。这种应力如果不能及时释放，就会逐渐积累起来。长期的应力积累可能导致层间分离、裂纹产生等问题，进一步破坏光学膜的结构完整性，影响其光学性能。比如，在一些高温环境下使用的光学膜，可能会因为层间应力的作用，出现明显的分层现象，导致光线在层间发生散射和反射，降低了光学膜的透过率和清晰度 。
3、湿能（Humidity aging）
湿能，也就是湿度的影响，在光学膜老化过程中也扮演着重要角色。水分子虽然看似渺小，但却蕴含着巨大的“能量”。当光学膜处于潮湿环境中时，水分子会通过各种途径渗透到光学膜内部。
光学膜中的一些材料，尤其是极性材料，对水分子具有一定的亲和力。水分子可以通过分子间的相互作用，如氢键等，与极性链段结合 。随着水分子的不断渗透，极性链段会发生迁移。这就好比在一个拥挤的房间里，突然涌入了很多人，原本有序排列的物品被挤得四处移动 。极性链段的迁移会改变材料的微观结构，进而影响材料的性能。例如，它可能会导致材料的折射率发生变化，影响光学膜对光线的传播和调控能力。
同时，水分子的渗透还会造成界面脱粘。光学膜的多层结构中，层与层之间通过界面相互粘结在一起。水分子进入界面后，会削弱层间的粘结力。就像胶水遇水后粘性会降低一样，水分子的存在使得层间的相互作用力减小。当层间粘结力下降到一定程度时，就会发生界面脱粘现象，导致光学膜的结构破坏，光学性能下降。比如，在高湿度环境下，一些光学膜的涂层可能会从基膜上脱落，影响其正常使用 。
4、不同层老化速度差异及影响
在光、热、湿的共同作用下，还有一个容易被忽视但又非常关键的问题，那就是光学膜不同层之间的老化速度差异。光学膜的各层由于材料组成、结构以及所处的位置不同，对光、热、湿的响应也不同，这就导致了它们的老化速度存在差异 。
当上层（如 AF 或 HC）劣化速度慢，而下层（如 AR 或基膜）劣化快时，系统内部的应力与光学平衡就会逐渐被破坏。上层老化速度慢，依然保持着较好的性能，而下层老化速度快，性能不断下降，就像一栋高楼，下面的楼层出现了问题，而上面的楼层还相对完好，这就会导致整个结构的失衡。这种失衡会引发一系列问题，比如层间应力进一步增大，因为上下层的性能差异使得它们在受力时的变形不一致，从而产生额外的应力。同时，光学性能也会受到严重影响，原本设计好的光学干涉、透过和反射等功能都会因为这种失衡而无法正常实现，形成复合型老化。复合型老化比单一因素导致的老化更加复杂和难以预测，它会加速光学膜的性能衰退，缩短其使用寿命。所以，在研究和设计光学膜时，必须充分考虑不同层之间的老化速度差异，采取相应的措施来平衡各层的老化过程，以提高光学膜的整体性能和稳定性 。
设计 “光学寿命曲线”：
从材料到系统的思维转变
既然我们已经深入了解了光学膜老化的本质、物理根源以及光学寿命曲线的重要性，那么接下来，如何从材料选择到系统设计的层面，去构建和调控这条曲线，以实现光学膜在不同应用场景下的最佳性能和寿命呢？这需要我们从多个维度进行思考和创新 。
1、折射率冗余
在光学膜的设计阶段，我们可以采用一种“未雨绸缪” 的策略——折射率冗余。由于光学膜在长期使用过程中，受到各种环境因素的影响，其折射率n值会发生漂移，通常是下降。为了应对这种变化，我们可以在设计时略微“超调”折射率 。
假设我们设计一款用于光学显示的薄膜，目标折射率为n0，根据经验和前期实验数据，我们预测在该薄膜的使用寿命内，由于老化导致的折射率下降量大约为Δn 。那么，在设计阶段，我们可以将薄膜的初始折射率设定为n0+Δn'，其中Δn' 略大于Δn。这样，当薄膜在实际使用中经历老化，折射率逐渐下降时，最终仍能落在我们期望的目标范围内，保证光学性能的稳定 。
例如，对于一些有机聚合物光学膜，我们可以通过添加特定的功能性添加剂来微调其折射率。这些添加剂能够与聚合物分子相互作用，改变分子的电子云分布，从而实现折射率的精确调控。在实际生产中，通过精确控制添加剂的种类、含量和添加方式，我们就能实现折射率的超调设计，为光学膜的长期稳定性提供保障 。
2、厚度冗余
在干涉型光学膜结构中，厚度是一个关键参数，它直接影响着干涉峰的位置和强度，进而决定了光学膜的光学性能。随着老化的进行，干涉层的厚度可能会因为各种因素（如层间应力、溶胀等）发生变化，导致干涉峰发生红移。为了抵消这种红移趋势，我们可以采用厚度冗余的设计策略 。
我们以常见的多层干涉滤光膜为例，这种膜通常由多个不同折射率的层交替堆叠而成，通过精确控制各层的厚度和折射率，实现对特定波长光的选择性透过或反射。在设计时，我们可以将关键层（如中折射层）的初始厚度设定在干涉峰峰值略偏蓝侧。当光学膜在使用过程中发生老化，干涉层厚度增加，干涉峰向长波长方向（红端）移动时，由于我们在初始设计时预留了一定的厚度冗余，干涉峰最终仍能落在我们期望的工作波长范围内，维持光学膜的正常功能 。
具体来说，如果我们期望的干涉峰工作波长为λ0，在设计中折射层厚度d时，根据干涉理论计算得到的最佳厚度为d0，但考虑到老化可能导致的红移，我们将初始厚度设定为d0-Δd，其中Δd是一个经过精确计算和实验验证的微调量。这样，在老化过程中，即使厚度增加，干涉峰也能稳定在 λ0 附近，确保光学膜的性能不受太大影响 。
3、分子结构冗余
分子结构冗余是从微观层面提高光学膜抗老化性能的重要手段。我们知道，老化过程中的化学反应（如氧化、交联断裂等）会破坏分子的结构，进而影响光学膜的性能。为了增强光学膜的稳定性，我们可以引入部分高耐氧化结构单元 。
芳香族交联点具有高度共轭的电子结构，这种结构使得分子间的相互作用增强，同时也提高了分子对氧化反应的抵抗能力。当光学膜受到氧化作用时，芳香族交联点能够通过自身的电子云共振效应，分散和消耗氧化反应产生的能量，阻止氧化反应进一步破坏分子主链。氟硅键则具有极强的键能，氟原子的电负性很大，与硅原子形成的氟硅键非常稳定。在老化过程中，即使周围的分子结构受到一定程度的破坏，氟硅键依然能够保持稳定，维持分子结构的完整性，从而使体系在老化后仍能保持较好的透明度和其他光学性能 。
在实际的材料合成过程中，我们可以通过化学合成方法，将含有芳香族交联点或氟硅键的单体引入到聚合物分子链中。通过精确控制单体的比例和聚合反应条件，我们能够制备出具有特定分子结构冗余的光学膜材料，显著提高其抗老化性能。
4、多层协同稳定
多层协同稳定是一种从系统层面考虑光学膜老化问题的创新思路。由于光学膜通常是由多层不同材料组成的复合结构，各层的老化速率往往存在差异。如果这种差异过大，就会导致系统内部的应力集中和光学平衡被破坏，加速光学膜的老化。因此，我们可以利用不同层的老化速率差，实现整体曲线的“平滑化”，保持光学平衡的动态稳定。
比如，我们有一个三层结构的光学膜，上层是具有良好耐磨性和抗紫外线性能的 AF（抗指纹）涂层，中层是承担主要光学功能的AR（增透）层，下层是提供机械支撑的基膜。AF 涂层由于其特殊的化学结构和表面性质，老化速率相对较慢；而AR层和基膜在光、热、湿的作用下，老化速率相对较快 。在设计时，我们可以通过调整各层的材料组成、厚度以及界面处理方式，使得AF层的缓慢老化能够在一定程度上补偿 AR 层和基膜的快速老化。当AR层和基膜的性能开始下降时，AF层依然能够保持较好的状态，继续发挥其保护和辅助光学功能的作用，从而使整个光学膜系统的性能衰退更加平缓，避免出现突变式的性能下降 。
通过合理的多层协同稳定设计，我们能够让整个光学膜体系在老化过程中保持相对稳定的光学性能，延长其使用寿命，满足不同应用场景对光学膜可靠性和稳定性的要求
测试体系革新：
从筛选到预测的跨越
1、传统耐候测试的局限
在光学膜的研究和生产过程中，测试是评估其性能和寿命的重要环节。传统的耐候测试方法，如 QUV（紫外线加速老化试验）、Xenon（氙灯老化试验）以及85℃/85% RH（高温高湿试验）等，在过去很长一段时间里，为光学膜的质量控制和材料筛选发挥了重要作用 。

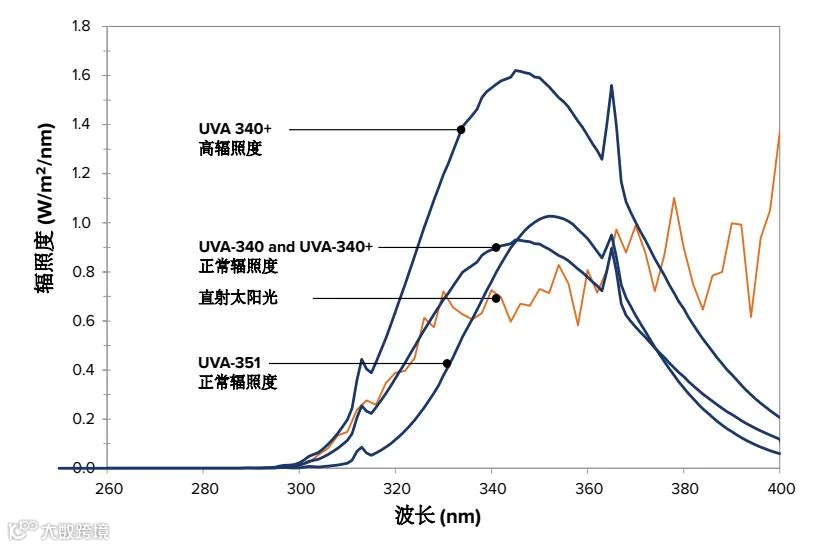

QUV 测试主要通过模拟太阳光中的紫外线部分，利用高强度的紫外光照射光学膜，同时结合冷凝或喷淋等手段，模拟户外的潮湿环境，快速评估光学膜在紫外线和水的共同作用下的老化性能。Xenon 测试则试图更全面地模拟太阳光的全光谱，包括紫外线、可见光和红外线，通过氙灯作为光源，搭配不同的滤光片，营造出接近自然阳光的光照条件，再结合温度、湿度和雨淋等环境因素的控制，对光学膜进行老化测试。85℃/85% RH 测试则专注于考察光学膜在高温高湿环境下的性能变化，主要用于评估材料对湿热环境的耐受性。
然而，这些传统的测试方法更多地是用于筛选不同的材料和配方。它们能够快速地比较不同样品在特定环境条件下的老化表现，帮助我们从众多候选材料中挑选出相对性能较好的材料。但它们在预测光学膜的实际使用寿命方面存在明显的局限性。
一方面，这些测试方法往往是在单一或有限的环境因素下进行加速老化，与光学膜在实际使用中面临的复杂多因素环境存在差异。例如，实际使用中光学膜可能同时受到光、热、湿以及机械应力等多种因素的综合作用，而传统测试很难全面模拟这些复杂的相互作用。另一方面，传统测试得到的结果通常只是基于特定测试条件下的性能变化，难以直接外推到实际使用场景中的寿命预测。因为不同的使用环境（如不同地区的气候差异、不同的使用方式等）对光学膜老化的影响非常复杂，传统测试无法准确考虑这些因素的多样性和不确定性 。
2、建立三维模型的方法
为了实现从筛选到预测的跨越，我们需要建立更加科学和全面的测试体系，其中光谱—时间—环境三维模型是关键 。
这个三维模型以光谱积分透过率下降率作为核心指标。光谱积分透过率下降率能够综合反映光学膜在老化过程中对不同波长光线透过能力的变化，是衡量光学膜光学性能衰退的关键参数。通过精确测量在不同老化时间和环境条件下光学膜的光谱积分透过率，并计算其下降率，我们可以得到光学膜老化过程中光学性能变化的量化数据 。
结合Arrhenius模型，我们可以推算不同温湿条件下的等效寿命 。Arrhenius模型描述了化学反应速率与温度之间的关系，在光学膜老化研究中，我们可以将老化过程看作是一系列化学反应的累积过程 。通过在不同温度和湿度条件下进行老化实验，测量光谱积分透过率下降率随时间的变化，利用Arrhenius方程，我们可以计算出老化反应的活化能等参数 。然后，根据这些参数，我们就能够推算出在其他不同温湿条件下光学膜达到相同老化程度所需的时间，即等效寿命 。例如，已知在某一高温高湿条件下光学膜的老化数据，通过Arrhenius模型，我们可以预测在常温常湿条件下它的使用寿命 。
叠加多层光学干涉模拟，能够预测老化后的色度漂移与透过率变化 。多层光学膜的光学性能依赖于各层之间的光学干涉效应。在老化过程中，由于各层的折射率、厚度等参数发生变化，光学干涉状态也会改变，从而导致色度漂移和透过率变化。我们可以利用光学干涉理论，建立多层光学膜的干涉模型。将老化过程中各层参数的变化数据输入到这个模型中，就能够模拟出老化后的色度漂移和透过率变化情况。通过这种方式，我们不仅能够预测光学膜的寿命，还能更准确地了解老化对其光学性能的具体影响，为光学膜的设计和优化提供更有针对性的指导 。
通过建立这样的光谱—时间—环境三维模型，我们能够更全面、准确地预测光学膜在实际使用中的老化情况，将老化从一个不可控的结果转变为一种可设计和调控的变量，为光学膜的研发和应用提供更坚实的技术支撑 。
“光学寿命设计” 的理性之美
多层光学膜的老化，是一个物理场与化学场长期相互博弈的复杂过程 。在这个过程中，光、热、湿等环境因素不断对光学膜的微观结构和化学组成发起“攻击”，引发一系列如折射率漂移、干涉层厚变化、散射增加和界面反射增强等微观变化，最终导致光学膜的光学性能逐渐劣化 。
“光学寿命曲线”这一创新概念的提出，为我们深入理解和有效控制这一老化过程提供了全新的视角和有力的工具 。它让工程师们从传统的单纯“延缓劣化”思维模式中跳脱出来，转向更具前瞻性和主动性的“控制演化”思维 。
这种思维转变的背后，蕴含着“光学寿命设计”的深刻价值 。真正的可靠性，并非追求让材料“永不老化”，这在现实中既不经济也难以实现 。而是通过对光学膜老化过程的深入研究和精确建模，让材料在可预测的时间范围内，以一种可接受的方式逐渐老化 。
在设计光学膜时，我们可以根据具体的应用场景和需求，通过调整材料的选择、结构的设计以及工艺的参数，来构建出理想的光学寿命曲线 。比如，在对色彩准确性要求极高的高端显示领域，我们可以利用折射率冗余和厚度冗余设计，确保光学膜在长时间使用后仍能保持稳定的色彩表现；在户外恶劣环境下使用的光学设备，通过引入分子结构冗余和多层协同稳定设计，提高光学膜的抗老化能力，延长其使用寿命 。
通过“光学寿命设计”，我们能够将老化从一个不可控的自然过程，转变为一个可设计、可调控的变量。这不仅有助于提高光学膜的性能和可靠性，满足不断增长的市场需求，还能推动光学膜技术在更多领域的创新应用 。从这个意义上说，“光学寿命设计” 充分体现了科学与工程相结合的理性之美，为光学膜技术的发展开辟了新的道路 。
