一文读懂“离型膜”：赋能民生与高端智造产业

通俗定义：离型膜是粘性材料的“临时保镖”——存贮时不粘黏，要用时能轻松剥离。工业定义：表面具有可控低粘性的高分子薄膜，是精密制造的“载体核心”。

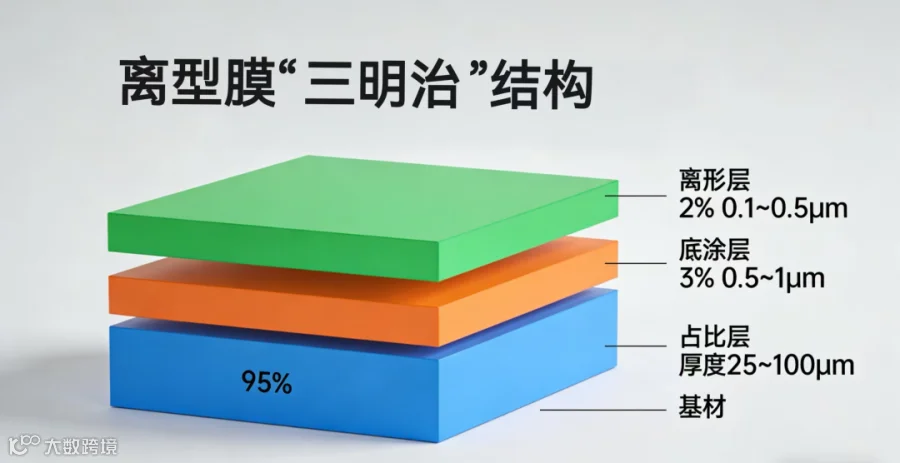

1、三层“三明治”结构：缺一层都不行

离型膜为三层“三明治”结构，协同实现“可控离型”：

• 基材（骨架）：决定耐温性、稳定性和强度，主流材质三类：

PET（聚酯）：中高端主力，耐温-40℃~150℃，收缩率＜0.5%；

PE（聚乙烯）：低成本，耐温＜80℃，用于快递单等低端场景；

PP（聚丙烯）：耐温韧性均衡，用于医疗敷料。

• 底涂层（胶水）：解决基材与离型层附着力问题，通过聚氨酯等树脂“搭桥”，确保涂层不剥离。

• 离型层（灵魂）：决定离型力，主流材质两类：

有机硅：90%场景适用，离型力5g~500g/25mm，成本适中；

氟素：针对强粘性材料，离型力＜5g/25mm，成本为有机硅5~10倍，用于半导体高端场景。

2、核心原理：表面能的“魔法游戏”

强力胶带在离型膜上易剥离，核心是“表面能”差异：低表面能物体排斥粘性材料（类似荷叶拒水）。

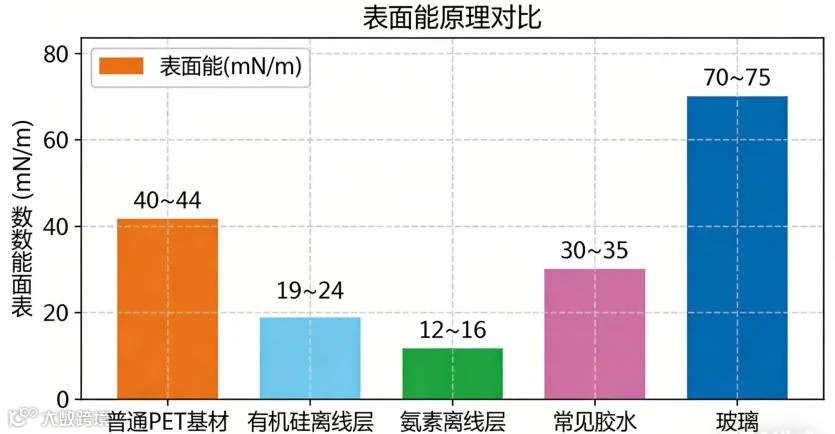

关键数据直观体现（单位：mN/m）：

普通PET基材表面能：40~44 mN/m（毫牛/米）

有机硅离型层表面能：19~24 mN/m

氟素离型层表面能：12~16 mN/m

常见胶水表面能：30~35 mN/m

核心逻辑：胶水表面能高于离型膜时，无法“润湿铺展”形成牢固粘结，从而实现“不粘”。

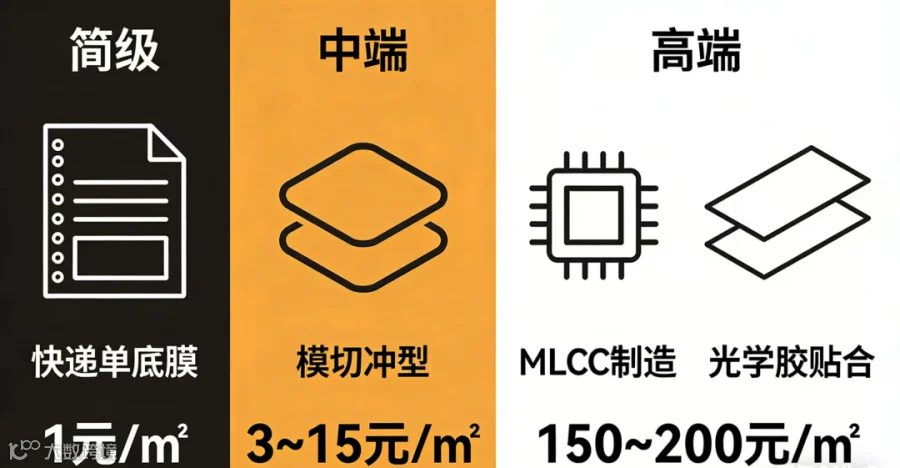

离型膜价值由场景决定，从几毛到上百元一平米，价值差千倍，分三大核心场景：

1、电子高端市场：精度决定生死

电子高端市场为“皇冠领域”，要求纳米级精度，代表产品为MLCC用膜和光学级用膜。

• MLCC制造：0.1微米误差即报

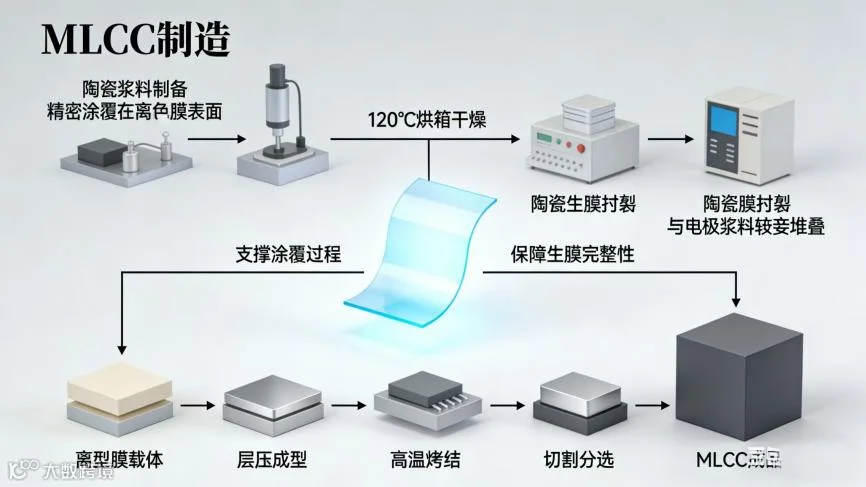

MLCC（多层陶瓷电容）是电子设备核心，制造中需将陶瓷浆料涂覆离型膜干燥成膜后剥离堆叠。核心要求：表面粗糙度Ra＜0.01微米，无针孔划痕，尺寸公差±1微米。目前全球仅日东丽等少数企业量产，国内国产化率不足10%。

• 光学胶贴合：无“彩虹纹”是底线

手机屏幕OCA光学胶需离型膜保护，要求无杂质、透光率＞92%、雾度＜1%，否则出现彩虹纹影响显示。

2、模切中端市场：性价比为王

模切中端市场占比超60%，是国内企业主力战场，核心需求“稳定离型力+高性价比”：

• 模切冲型：电子辅料加工载体

手机导热垫片等辅料通过“胶粘材料+离型膜”复合后模切成型，要求高速冲切不破裂、剥离无残胶，离型力公差±10%以内。

• 保护膜载体：保护与剥离兼顾

手机出厂膜等底层需离型膜承载，要求运输不脱落、使用易剥离，膜面无气泡划痕。

3、 特殊市场：定制化是核心竞争力

 特殊市场核心是定制化，需具备生物相容性、耐高温等特性：

• 碳纤维预浸料：航空航天成型助手

碳纤维复合材料制造时，预浸料需夹在离型膜中卷取，要求耐180℃以上高温，剥离无残留。

• 医疗透皮贴剂：安全优先

膏药等粘性层需离型膜保护，需通过ISO 10993生物相容性测试，剥离力轻柔不伤皮肤。

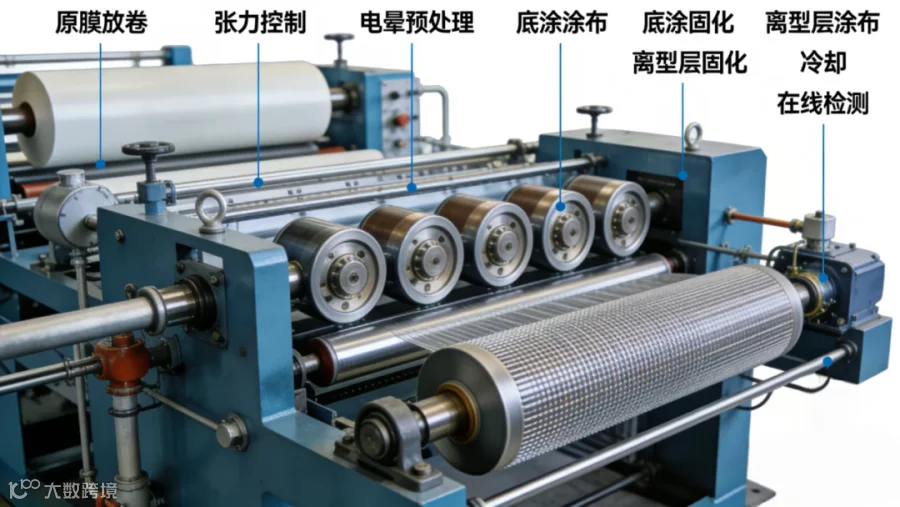

离型膜制造核心是“涂布工艺”——将0.1~1微米厚离型剂均匀涂覆在100~300米/分钟运行的基材上，四步流程：

Step 1：原膜预处理——给基材“打毛”

原膜预处理核心为“电晕处理”：高压放电打断基材分子链形成极性基团，表面粗糙度从Ra 0.005微米提升至0.01微米，表面张力稳定在48~52 mN/m，确保底涂层附着。

Step 2：精密涂布——控制“克重”的艺术

精密涂布控制涂布量0.1~2 g/m²，主流工艺两种：

网纹涂布：通过网纹辊转移浆料，速度快（最高300米/分钟）、成本低，误差±5%，适合中低端产品。

五辊涂布：五根钢辊协同控厚，精度±0.1 g/m²，可做0.1微米超薄涂层，适合高端产品，但设备成本高5~8倍，速度慢（最高100米/分钟）。

Step 3：干燥固化——让涂层“定型”

液态涂层需固化为固态，按基材耐温选两种方式：

热固化：主流方式，120℃~160℃烘箱，铂金催化有机硅交联，30~60秒固化，适合PET基材，能耗较高。

UV固化：针对PE/PP等基材，紫外线照射瞬间（＜1秒）固化，能耗低无挥发，设备成本高，涂层厚度≤1微米。

Step 4：精密检测——用数据说话

出厂前需20多项检测，核心指标：

离型力：300mm/min速度检测，误差＜±5%；

涂硅量：XRF检测，精度0.01 g/m²；

表面缺陷：2000万像素CCD检测0.1毫米以上瑕疵；

残余黏着率：＞85%，防止硅转移。

离型膜品质问题多为“隐性”，三大核心缺陷需警惕：

1、硅转移：粘性材料的“隐形杀手”

现象：有机硅转移至胶水导致失粘；

后果：屏幕脱胶、生产线停线；

根源：固化不完全、底涂锚定差、涂硅量高；

解决方案：UV+热双重固化；优化底涂；涂硅量0.3~0.8 g/m²并实时监测。

2、彩虹纹：光学产品的“视觉灾难”

现象：膜面出现彩色条纹；

后果：光学产品报废；

根源：涂布不均、折射率不匹配；

解决方案：五辊涂布控厚误差＜0.03微米；调整配方匹配折射率；光学干涉仪在线检测。

3、剥离力爬升：时间的“慢性毒药”

现象：存放后剥离力飙升；

后果：库存失效、批量退货；

根源：化学反应、增塑剂析出、温湿度超标；

解决方案：定制离型剂配方；选无增塑剂基材；铝塑包装+干燥剂，保质期6个月。

离型膜市场两极分化：低端毛利率＜10%（内卷），高端＞50%（日美垄断，国产化率＜20%）。入局需避三大误区：

1、定位误区：勿初期就碰MLCC

MLCC用膜门槛：1亿元设备投入、1~2年验证周期、专利壁垒高。

建议：从中端模切等切入（2000~5000万投入），积累资源后再攻高端。

2、设备误区：涂布头是核心，比烘箱更重要

关键设备需选高端：日本/德国精密网纹辊（HRC60+，精度±0.1微米）、钨钢刮刀（±0.01毫米）、德国张力控制系统（波动＜±1%）。中端产品需万级无尘车间保障良率。

3、配方误区：核心是调配方而非买硅油

基础硅油易采购，核心是调制：加0.5%~2%聚氨酯锚固剂防硅转移；加重剥离添加剂调离型力；铂金催化剂用量0.1%~0.3%。需建实验室匹配不同胶水，形成10~20套核心配方。

离型膜厚度25~100微米，却承载高端制造“精度革命”：每微米厚度缩减、每克离型力优化，都需材料、机械、化学跨界融合。

从快递单底膜到MLCC用膜，离型膜印证：高端制造的基石，往往藏在不起眼的“小辅材”中。
