纳米颗粒的"聚散离合"：为何团聚？如何稳定分散？

要理解后续机制，先明确两个核心概念：

纳米颗粒并非简单的"微小颗粒"，而是三维空间中至少一维处于1-100 nm尺度的零维（0D）纳米材料——与一维（如纳米管）、二维（如石墨烯）材料不同，它在空间三维均受尺寸约束，比如金属纳米颗粒、氧化物纳米晶等都属于这类。

根据组成成分，纳米颗粒还能分为单组分（如纯金属、单一氧化物）和多组分（如核壳结构、合金纳米粒子），结构越复杂，功能调控空间也越大。

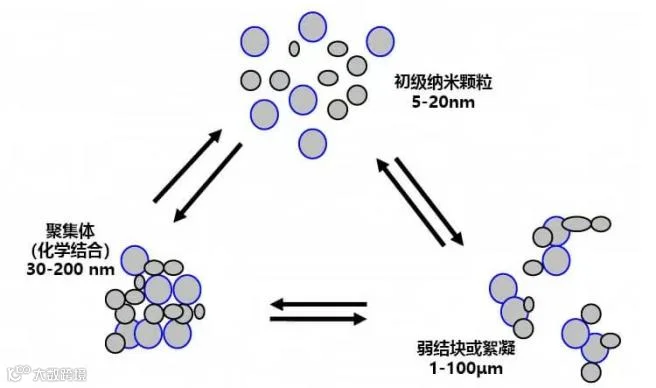

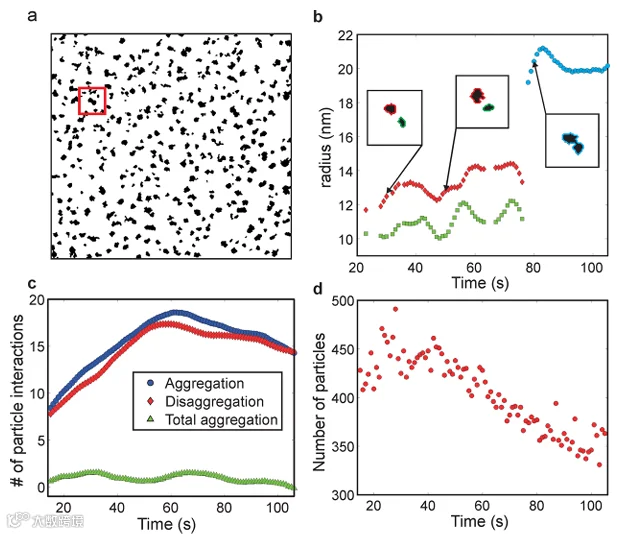

团聚是指初级纳米颗粒通过物理或化学作用力，形成较大颗粒集合体的现象，直接表现为颗粒尺寸变大、比表面积下降。

团聚分为两种：

可逆团聚：靠超声、调节溶剂等外部干预就能重新分散；

不可逆团聚：由固结、烧结或化学键合引起，很难恢复原始状态。

分散则是纳米颗粒均匀分布在液相、固相或气相介质中，颗粒间保持有效间隔，不接触、不聚集，始终维持单分散性和高比表面积。

只有实现有效分散，纳米颗粒的量子尺寸效应、表面效应等独特性能才能充分发挥——这也是为什么工业生产和科研中，"防团聚、保分散"始终是核心难题。

纳米颗粒的团聚不是偶然，而是热力学趋势与外部条件共同作用的结果，核心有4大机制：

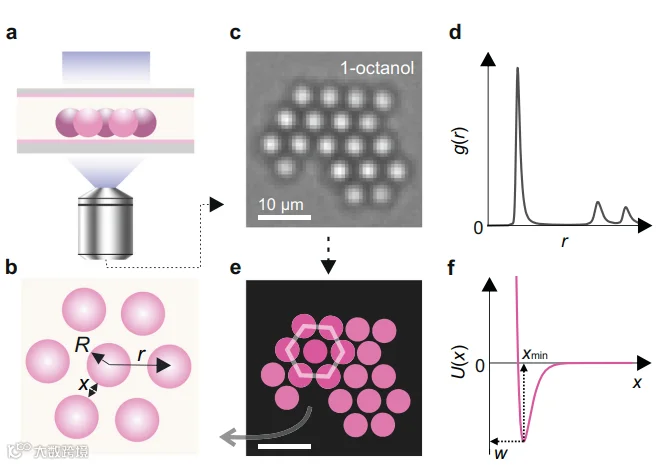

纳米颗粒最显著的特点是比表面积极大——比如1克纳米铁粉的表面积能达到几百平方米，远超普通铁粉。这些表面原子的化学键大多处于未饱和状态，导致颗粒表面自由能急剧升高。

根据热力学定律，系统会自发向能量最低的状态转变。当多个纳米颗粒接触时，总表面积会减小，界面能被释放，系统自由能降低。这种"能量最小化"的本能，是纳米颗粒自发团聚的核心内在驱动力。

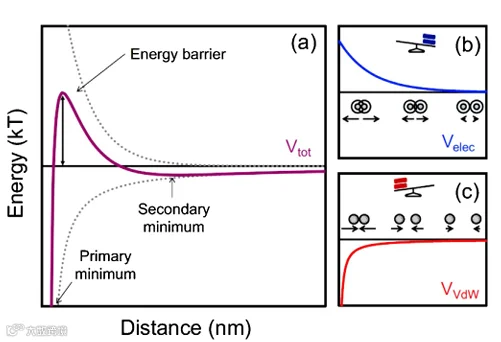

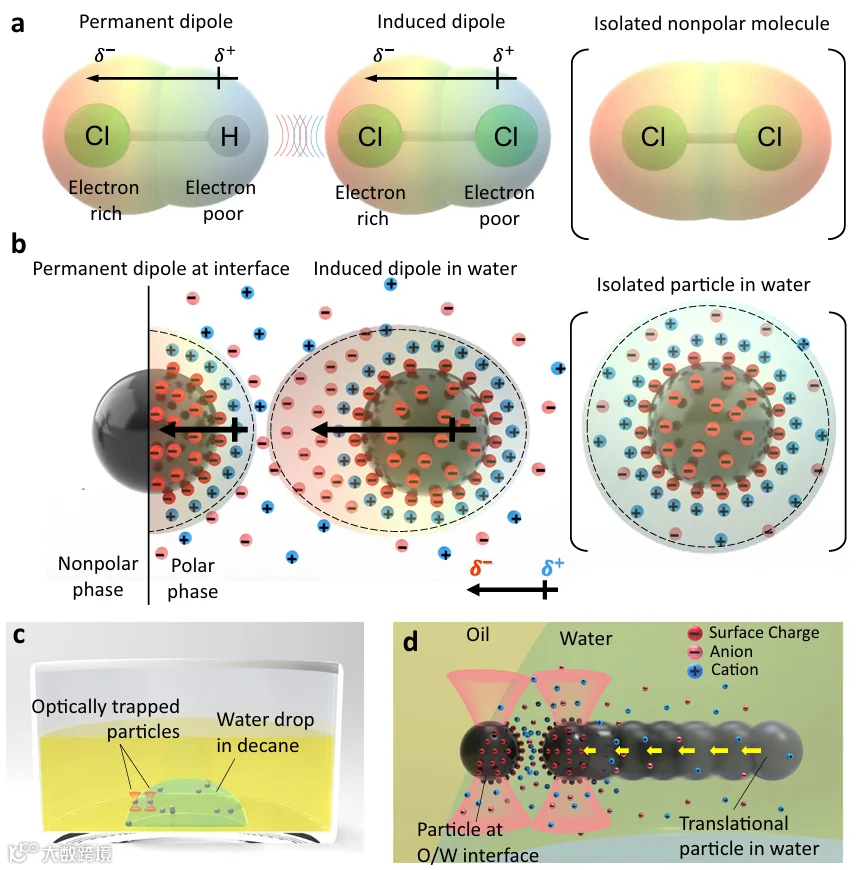

带电的纳米颗粒在液体中会形成一层"电双层"，这层结构能提供静电斥力，阻止颗粒相互靠近，是维持分散稳定的重要屏障。

但当体系条件变化时，这层屏障会失效：

比如pH值接近颗粒的等电点（此时颗粒表面电荷为零）；

或者溶液离子强度增加（如加入过多电解质）；

电双层会被压缩，静电斥力大幅下降，颗粒间的范德华吸引力占据主导，最终导致团聚。

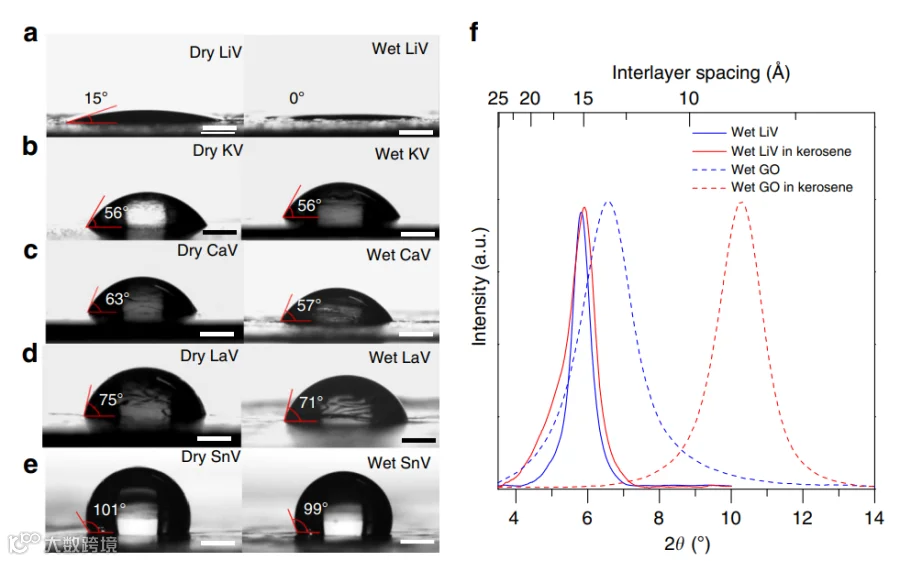

纳米颗粒在溶液中分散，需要溶剂分子在其表面形成一层"溶剂化壳层"——这层壳就像保护罩，能避免颗粒直接接触。

如果溶剂的极性太弱、与颗粒表面的亲和性差，就难以形成稳定的溶剂化壳层。此时颗粒间的范德华力直接作用，接触机会增多，自然容易团聚。简单说：溶剂的"适配性"，直接决定了颗粒的分散状态。

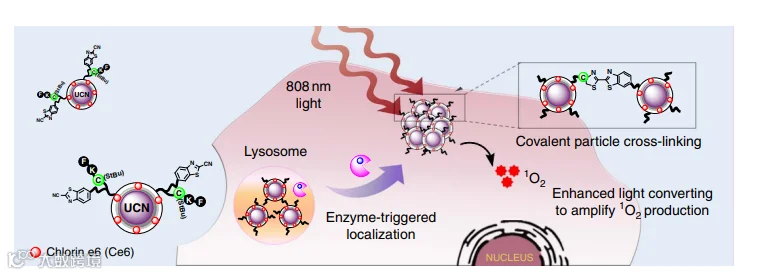

有些纳米颗粒表面带有羟基、羧基等活性官能团，这些基团会通过氢键、配位键甚至共价键相互作用，让颗粒形成稳定的团簇。

这种由化学键合引起的团聚属于不可逆团聚，即便用超声等物理方法，也很难将团簇解离——这也是工业生产中需要重点规避的团聚类型。

如何让纳米颗粒"各就各位"？4大分散稳定机制

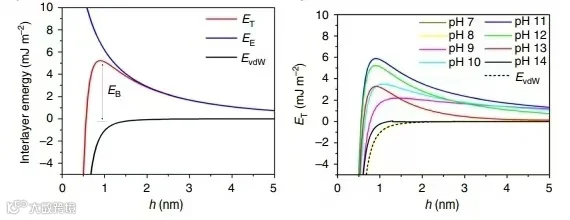

让纳米颗粒表面带上均匀电荷（正电或负电），在液体中形成稳定的电双层。当两个颗粒相互靠近时，电双层之间会产生强烈的静电斥力，形成一道"电位防护墙"。

只要这道防护墙的势能足够高，就能有效抵消颗粒间的吸引力，让颗粒保持分散状态。这种机制常见于水系胶体体系，其稳定性取决于颗粒的电荷密度、溶液介电常数和离子强度。

在纳米颗粒表面吸附或接枝一层高分子链段（如聚合物、表面活性剂），这些链段就像一个个"小刷子"。当颗粒趋于靠近时，链段会相互挤压、产生排斥力，阻止颗粒直接接触。

这种机制的优势是不依赖颗粒表面电荷，即便在高离子强度或非极性溶剂中也能发挥作用，是工业上常用的分散手段——比如在涂料、油墨中加入分散剂，本质就是利用空间位阻效应。

选择与纳米颗粒表面亲和性好的溶剂，让溶剂分子在颗粒表面形成致密、稳定的溶剂化壳层。这层壳层能显著增加颗粒间的接触阻力——要让颗粒团聚，必须先克服溶剂化壳层的脱附能，这道能量障碍能有效降低团聚概率。

这种机制是无电性排斥条件下的重要保障，比如在非水系体系中，溶剂化壳层往往是分散稳定的核心。

通过化学方法对纳米颗粒表面进行改性，比如接枝特定的配体、聚合物链或功能基团。这种改性既能引入电荷（增强静电斥力），又能构建空间位阻，还能改善颗粒与溶剂的相容性，相当于"多重保障"。

表面功能化是实现纳米颗粒可控分散的核心策略，广泛应用于金属氧化物、量子点等高性能纳米材料的制备中。

分散好不好，不能只靠"肉眼观察"，需要专业表征技术从粒径、形貌、表面性质等维度综合评估：

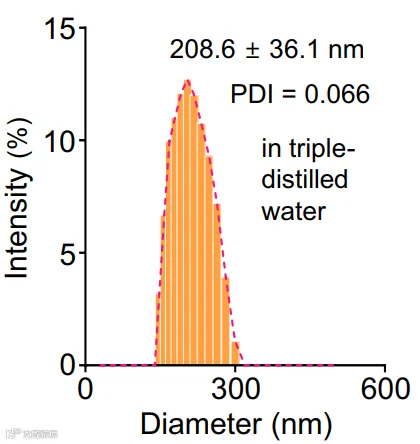

DLS是最常用的表征技术，通过测量颗粒布朗运动引起的光散射强度波动，计算出颗粒的"流体动力学直径"（包含颗粒表面的溶剂化层）。

关键指标是多分散指数（PDI）：

PDI＜0.3：分散性极佳，粒径分布均一；

0.3＜PDI＜0.7：分散性良好；

PDI＞0.7：可能存在严重团聚，粒径分布极不均匀。

NTA比DLS分辨率更高，通过光学显微镜实时追踪每个颗粒的布朗运动轨迹，逐个计算颗粒尺寸。

优势是能提供更精准的粒径分布，还能直接测量颗粒浓度，特别适合多分散体系或低浓度样品——比如生物医学中的纳米药物载体表征。

透射电子显微镜（TEM）：分辨率极高，能直接观察颗粒的尺寸、形状、表面结构，甚至晶体结构，还能清晰看到是否存在团聚体；

扫描电子显微镜（SEM）：主要观察颗粒的表面形貌和分散状态，适合观察较大范围的样品。

这两种技术是"眼见为实"的核心手段，能直观判断分散效果。

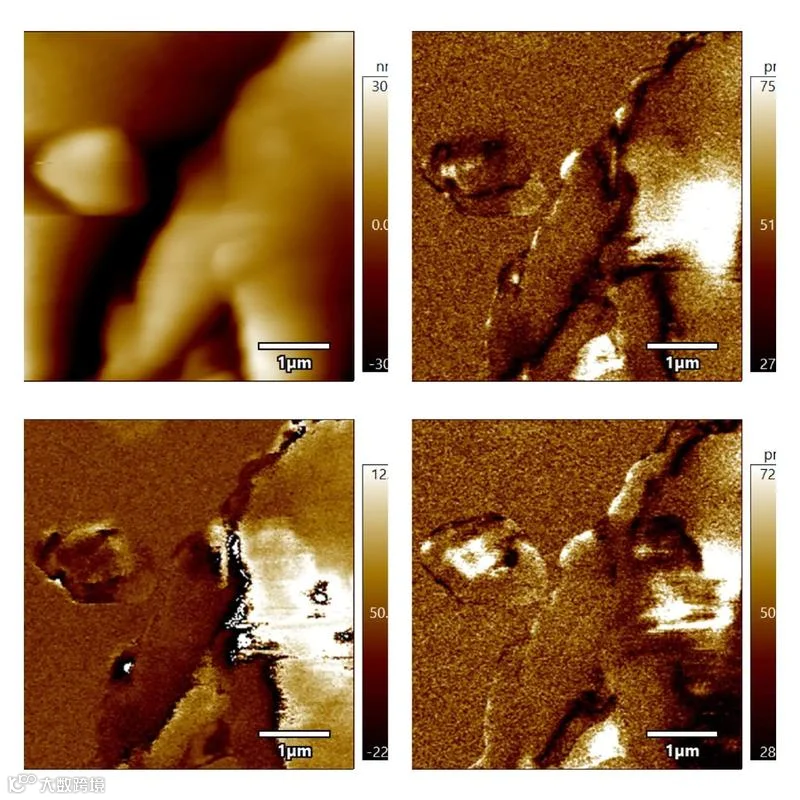

AFM通过探针扫描样品表面，能获得颗粒的三维形貌图像，精确测量颗粒的高度和侧向尺寸。

相比电子显微镜，AFM不需要真空环境，可在液体中直接表征，更适合研究纳米颗粒在实际分散体系中的状态——比如在溶液中的分散行为、与基底的相互作用等。

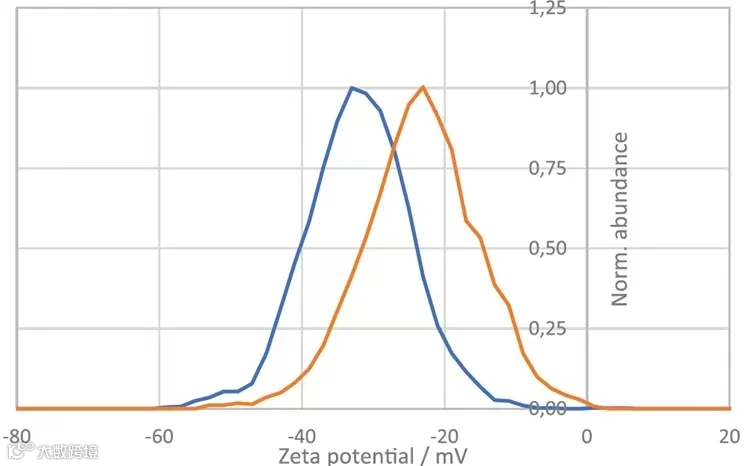

Zeta电位是评估纳米颗粒静电稳定性的核心指标，通过测量颗粒在电场中的电泳迁移率计算得出。其绝对值越大，体系静电稳定性越强：

|ζ|＞60 mV：稳定性极佳；

30 mV＜|ζ|＜60 mV：稳定性良好；

|ζ|＜25 mV：体系趋于不稳定，易发生团聚。

Zeta电位还能帮助判断pH值、电解质浓度等条件对分散稳定性的影响，为优化分散工艺提供依据。
