藏在高分子材料里的“隐形粘合剂”：一文读懂范德华力

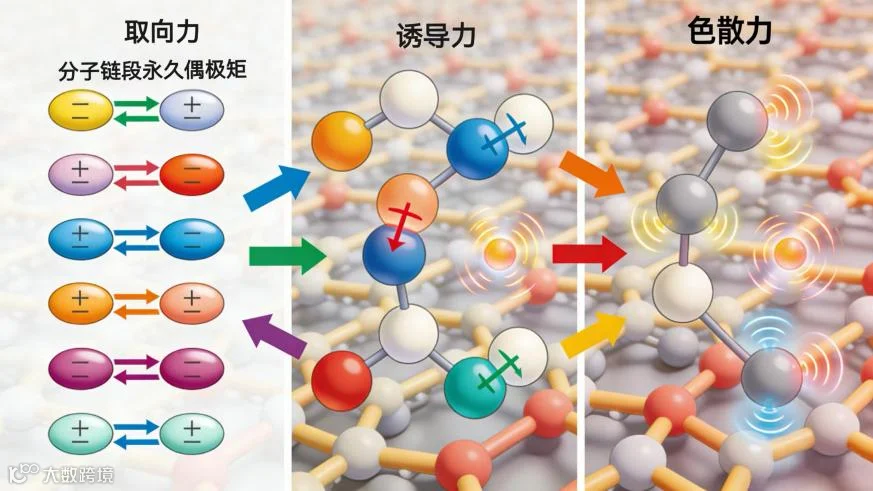

取向力仅存在于极性分子之间，比如聚氯乙烯（PVC）、聚酰胺（尼龙）等极性高分子的分子链之间，就存在显著的取向力。极性高分子的分子链中，由于存在电负性差异较大的原子（如PVC中的C-Cl键、尼龙中的C=O键），导致分子的正负电荷中心不重合，形成“永久偶极矩”，就像一个个“小磁铁”。

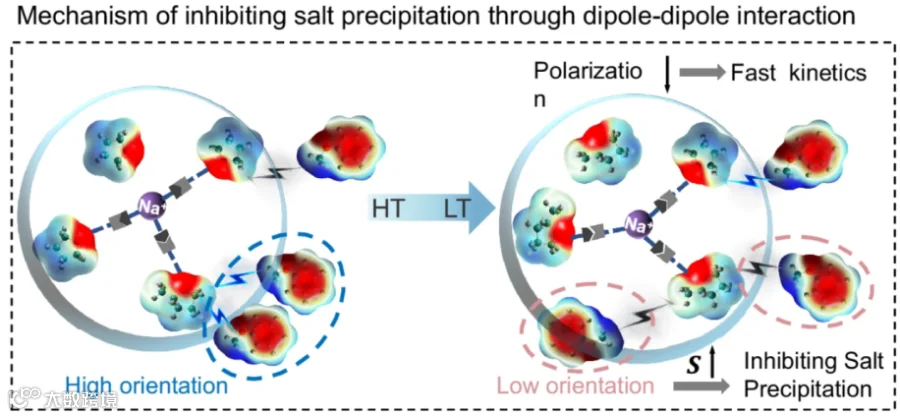

当两个极性高分子链相互靠近时，这些“小磁铁”会自发采取“正电荷端对准负电荷端”的优势取向，产生静电吸引。虽然分子的热运动可能导致“头对头”的排斥取向出现，但吸引取向的能量更低，统计平均后就表现为稳定的净吸引力。

对于高分子材料而言，取向力的强度与分子链的永久偶极矩平方成正比，与温度成反比。比如尼龙在低温环境下，分子链运动减缓，取向力的定向作用更显著，材料的刚性会有所提升；而高温下分子链热运动加剧，取向力被削弱，材料就更容易发生形变。

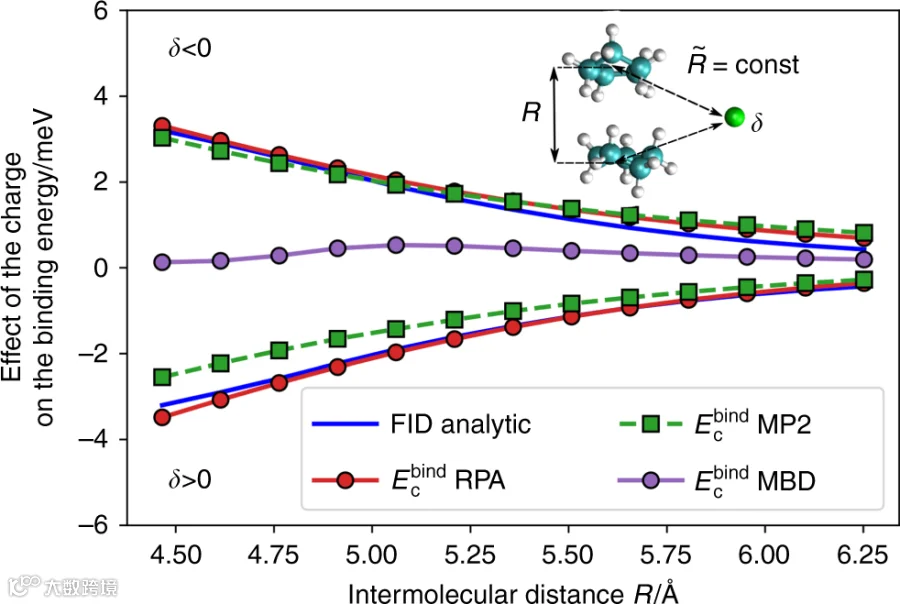

诱导力的适用范围更广，既存在于极性分子与非极性分子之间，也存在于极性分子之间，在高分子共混材料中尤为常见。当极性高分子链（如PVC）靠近非极性高分子链（如聚乙烯PE）时，极性链的永久偶极会产生电场，使非极性链的电子云发生偏移，诱导出“瞬时偶极矩”。这种诱导偶极与原永久偶极的方向始终适配，从而产生静电吸引。

在极性高分子之间，诱导力同样发挥作用。例如聚甲基丙烯酸甲酯（PMMA）的分子链中，一个链段的永久偶极会在相邻链段中诱导出额外偶极，进一步增强分子间的结合力。值得注意的是，诱导力的大小与极性分子的偶极矩平方、另一分子的极化率成正比，且不受温度影响——这也是某些极性-非极性共混高分子在宽温域内保持稳定结合的关键原因。

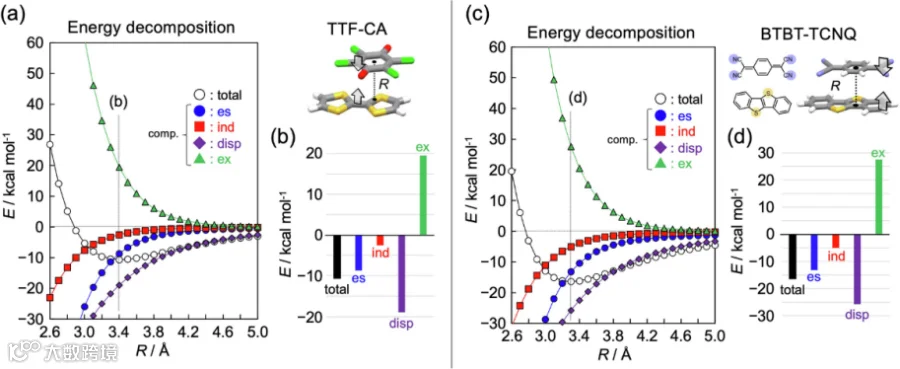

色散力又称伦敦力，是范德华力中最基本、最普遍的类型，存在于所有高分子材料中，无论是非极性的聚乙烯（PE）、聚丙烯（PP），还是极性的PVC、尼龙，色散力都是分子间作用力的主要贡献者。其根源是量子力学中的瞬时偶极效应：分子链中的电子云始终处于高速运动中，某一瞬间电子云分布的不对称会形成瞬时偶极，这个瞬时偶极又会诱导邻近分子产生相应的瞬时偶极，两者相互吸引形成色散力。

虽然单个瞬时偶极的存在时间极短且方向随机，但大量分子的协同作用会形成稳定的净吸引力。对于高分子材料来说，色散力的强度与分子链的极化率密切相关——分子链越长、支链越多、电子数越多，极化率越大，色散力就越强。比如聚乙烯的分子量越大，分子链越长，色散力越强，材料的拉伸强度和熔点也随之提高；而支链化的聚丙烯比线性聚乙烯的色散力稍弱，因此刚性更低。

分子极性直接决定了范德华力的组分构成。非极性高分子（如PE、PP）的分子间作用力仅由色散力构成，因此性能调控主要围绕色散力展开；极性高分子（如PVC、尼龙）则同时存在取向力、诱导力和色散力，且永久偶极矩越大，取向力和诱导力的贡献越显著。例如，在尼龙分子链中引入更多酰胺键（-CONH-），会增大分子极性，增强取向力，使材料的强度和耐油性大幅提升。

分子链的大小和形状通过影响色散力来调节范德华力总强度。分子链越长（分子量越大），电子数越多，极化率越大，色散力越强；而分子链的形状决定了接触面积——线性分子链比支链分子链的接触面积更大，分子间作用点更多，范德华力更强。比如直链淀粉的分子链呈线性，接触面积大，范德华力强，因此淀粉材料具有较好的刚性；而支链淀粉因支链过多导致接触面积减小，范德华力较弱，材料更易降解。

范德华力是典型的短程力，其强度与分子间距离的六次方成反比——距离稍增，力就急剧减弱。在高分子材料中，分子链的堆积密度直接影响分子间距离：堆积越紧密，距离越小，范德华力越强。例如，通过拉伸处理高分子材料，可使分子链排列更紧密，减小分子间距离，增强范德华力，从而提高材料的强度；而泡沫塑料因内部存在大量孔隙，分子链间距增大，范德华力减弱，因此质地轻盈且强度较低。

温度主要影响取向力的强度，对诱导力和色散力影响较小。高温下，高分子链的热运动加剧，会破坏极性分子链的定向排列，削弱取向力；低温下，分子链运动减缓，取向力的定向作用更稳定。这就是为什么PVC管材在低温环境下会变脆——低温虽增强了取向力，但分子链柔韧性下降，而高温下PVC会软化，正是取向力被热运动削弱的结果。

力学性能：范德华力是高分子链间的“主要粘合剂”，直接决定材料的强度、韧性、模量等关键力学指标。在热塑性塑料中，链间范德华力的强弱决定了材料的玻璃化转变温度（Tg）——范德华力越强，分子链运动越困难，Tg越高。例如，聚苯乙烯（PS）的分子链刚性较大，范德华力较强，其Tg约为100℃，在常温下呈刚性；而聚乙烯的范德华力相对较弱，Tg约为-120℃，常温下呈柔性。

通过增强范德华力来提高力学性能的案例比比皆是：在高分子材料中引入极性基团（如羟基、羧基），可增强取向力和诱导力；通过交联使分子链形成网络结构，减小分子间距离，增强范德华力。比如环氧树脂通过固化剂交联后，分子链网络更紧密，范德华力显著增强，材料的抗压强度和耐腐蚀性大幅提升。

热学性能：材料的熔点、沸点、汽化热等热学参数，本质上是克服分子间作用力所需能量的体现。对于分子晶体型高分子（如聚甲醛）和非极性高分子（如PE），范德华力是决定热学性能的核心因素。范德华力越强，破坏分子链排列所需能量越多，熔点和沸点越高。例如，分子量为10万的聚乙烯熔点约为130℃，而分子量提升至100万时，范德华力增强，熔点可提升至135℃以上。

热塑性加工的核心原理：热塑性塑料的“加热软化、冷却固化”特性，完全依赖于范德华力的可逆性。加热时，热量克服链间范德华力，分子链可自由运动，材料软化流动，便于注塑、挤出等加工；冷却后，范德华力重新形成，分子链固定排列，材料恢复固态。例如，聚丙烯通过挤出成型加工成管材时，正是利用了范德华力的可逆性——高温下聚丙烯熔体流动，冷却后链间范德华力使管材保持固定形状。

自组装与纳米复合：在高分子纳米复合材料中，范德华力是实现纳米颗粒与高分子基体结合的关键。例如，将碳纳米管分散到聚乙烯基体中时，碳纳米管表面原子与聚乙烯分子链之间的范德华力，可使碳纳米管均匀分散，形成稳定的复合材料；嵌段共聚物的自组装行为也离不开范德华力——不同嵌段之间的范德华力差异，驱动分子链自发形成有序的微米/纳米尺度结构，为制备功能性薄膜、涂层提供了可能。

粘附与摩擦：高分子材料的粘附性能，本质上是界面分子间范德华力的体现。热熔胶的粘接原理就是通过加热使胶层高分子软化，分子链扩散到被粘物表面，冷却后链间范德华力使胶层与被粘物紧密结合。而壁虎之所以能在垂直墙面攀爬，其足底的刚毛与墙面高分子材料表面的分子间范德华力，产生了强大的粘附力——这一原理也被应用于仿生高分子 adhesive 材料的研发。

润湿性与表面改性：液体在高分子表面的润湿行为，取决于固液界面与液体内部分子间范德华力的平衡。当液体分子与高分子表面分子的范德华力（粘附力）大于液体分子自身的范德华力（内聚力）时，液体会铺展润湿；反之则会收缩成液滴。例如，聚乙烯表面的非极性分子范德华力较弱，水在其表面呈液滴状（接触角大）；而通过等离子体改性在聚乙烯表面引入极性基团，增强范德华力，可使水在其表面铺展，提高润湿性。
