破局“阻氧不阻水”：从分子结构解析PET薄膜的阻隔特性

在包装材料领域，PET（聚对苯二甲酸乙二醇酯）薄膜凭借优异的力学性能、透明性和耐温性，成为食品、饮料、电子等行业的“常客”。但工程师们始终被一个核心矛盾困扰：像PET这样的材料，即便性能均衡，也难逃“阻氧强则阻水弱，阻水强则阻氧弱”的魔咒。

为何看似简单的“阻隔”功能，却难以两全其美？答案藏在材料与分子相互作用的微观世界里。今天小玖以PET薄膜为核心案例，从水分子与氧气分子的结构差异、薄膜自身结构特性、环境影响三大维度，拆解阻隔矛盾的底层逻辑，同时解读PET薄膜的阻隔性能优化思路。

要理解PET薄膜的阻隔特性，首先要认清它需要阻挡的两位核心“对手”——水分子（H₂O）和氧气分子（O₂）。这两种分子的结构、极性差异，是决定它们在薄膜中渗透行为的根本，也是阻隔矛盾的源头。

水分子是典型的极性分子，呈V型空间结构（键角约104.5°）。由于氧原子电负性远大于氢原子，电子云向氧端偏移，使氧端带部分负电荷，氢端带部分正电荷，像一块微小的“分子磁铁”。这种强极性让水分子具备三个关键特性：能与含羟基（-OH）、酯基（-COO-）等极性基团的材料形成氢键；极易被极性材料表面吸附；在电场中会发生定向排列，进一步强化与材料的相互作用。

氧气分子则完全相反，是典型的非极性分子。两个氧原子通过双键连接形成线性对称结构（O=O），电子云分布均匀，无正负电荷局部聚集，化学性质相对稳定，与大多数材料的相互作用都很微弱，难以被吸附或溶解。

两者的渗透遵循“溶解-扩散”两步机制：先溶解进入薄膜，再在浓度差驱动下扩散穿行，最后从另一侧逸出。对PET薄膜而言，其分子链中含有的酯基（-COO-）属于极性基团，因此极性的水分子更容易溶解在PET内部，但因强相互作用扩散较慢；非极性的氧气分子难以溶解在PET中，但一旦进入，扩散速度会更快。

值得注意的是，分子尺寸差异也会产生影响：氧气分子直径约0.346纳米，水分子直径约0.27纳米。从尺寸上看，水分子本应更容易穿透PET薄膜，但强极性带来的与PET分子的氢键作用，反而让其渗透速度常低于氧气——这也解释了为何PET薄膜的阻氧性能相对突出，而阻水性能稍弱。

薄膜的阻隔性能，核心由聚合物的化学结构决定，尤其是极性基团的存在与否。PET薄膜的阻隔“偏向性”，就源于其独特的分子结构——含极性酯基的半结晶聚合物。

PET的分子链由对苯二甲酸和乙二醇缩聚而成，链段中均匀分布着酯基（-COO-）这一极性基团，同时通过加工工艺可形成一定比例的结晶区（通常结晶度在30%-50%）。这种结构赋予PET特殊的阻隔特性：

一方面，酯基作为极性基团，会与极性水分子形成弱氢键，使水分子容易被吸附并溶解在PET的无定形区（非结晶区），导致PET薄膜的阻水性相对有限——这也是为何高湿度环境下，PET包装的食品容易出现受潮问题。

另一方面，PET的结晶区分子链排列规整、紧密，形成致密的“物理屏障”。非极性的氧气分子既难以溶解在含极性酯基的PET中，也难以在致密的结晶区扩散穿行，因此PET薄膜具备较好的阻氧性能——这也是它能用于果汁、饮料等需要防氧化包装的核心原因。

为更清晰理解PET的阻隔特性，我们将其与两类典型材料对比：

一类是强极性的EVOH（乙烯-乙烯醇共聚物）薄膜：EVOH分子链含大量羟基，与水分子相互作用极强，阻水性极差，但分子链排列致密，阻氧性能远超PET；另一类是非极性的PE（聚乙烯）薄膜：PE无极性基团，阻水性优异，但分子链堆砌松散，阻氧性能远不如PET。

可见，PET薄膜的阻隔性能处于“中间均衡区”——这也是它应用广泛的关键，但这种“均衡”仍未突破“极性与非极性”的天然矛盾，无法同时实现高阻氧与高阻水。

对PET而言，结晶度是可调控的关键参数，直接影响阻隔性能。高结晶度意味着分子链排列更规整、紧密，无定形区比例减少：一方面，减少了水分子溶解、扩散的空间，能小幅提升阻水性；另一方面，进一步压缩了氧气分子的渗透通道，显著提升阻氧性能。

工业上常用双向拉伸工艺提升PET的结晶度（如BOPET薄膜），其阻氧、阻水性能均优于未拉伸的PET薄膜。但需注意，结晶度提升的优化作用是“锦上添花”，无法改变PET含极性酯基的化学本性，因此仍难以突破“阻氧与阻水”的核心矛盾。

为何即便像PET这样经过优化的材料，也无法同时实现高阻氧与高阻水？核心原因是：这两种性能在分子设计层面存在天然的、不可调和的矛盾。

从需求本质来看，高阻氧性需要聚合物分子链间有强烈相互作用（如氢键、偶极作用），使链段排列紧密——这通常需要引入极性基团（如PET的酯基、EVOH的羟基）；但高阻水性恰恰需要避免极性基团，减少对水分子的吸附位点。这两个需求直接对立，导致单一高分子材料（包括PET）几乎不可能同时满足。

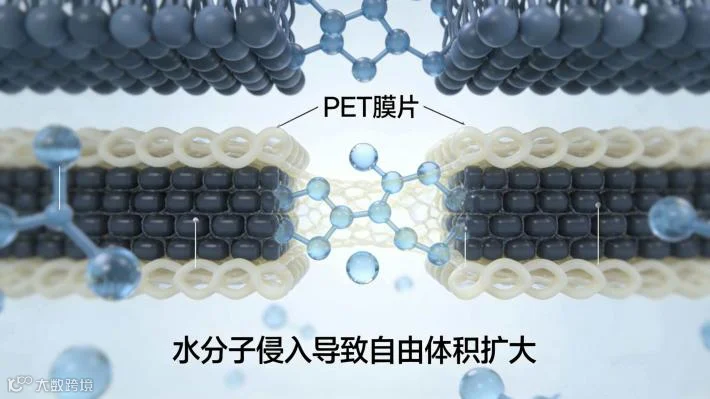

自由体积理论能更直观解释这一困境：聚合物中未被分子链占据的空间称为“自由体积”，是气体渗透的主要通道。PET薄膜的极性酯基会吸附少量水分子，水分子进入后会像“楔子”一样撑开分子链，扩大自由体积，反而让氧气渗透更容易；而若减少极性基团提升阻水性，又会导致分子链间作用减弱，自由体积增大，阻氧性能下降。这种矛盾，是单一材料难以突破的核心瓶颈。

PET薄膜的阻隔性能并非固定不变，环境温湿度会显著影响其效果，且对阻氧、阻水性能的影响规律不同——这也是实际应用中需要重点关注的问题。

温度升高会加剧PET分子链的热运动，使分子链间空隙变大（自由体积增加），同时提高气体分子的动能，导致氧气和水汽的渗透率同步上升。这种影响对PET尤为明显，因为PET的玻璃化转变温度（约70℃）较低，常温下分子链就有一定活性，温度升高后，分子链运动剧烈程度会大幅提升。

更关键的是，温度对氧气渗透率的影响比水汽更突出。因为氧气在PET中的渗透主要受扩散步骤控制，而扩散过程对分子链运动状态极为敏感；水汽的渗透主要受溶解步骤控制，温度对溶解过程的影响相对温和。这意味着，在高温环境（如夏季仓储）中，PET薄膜的阻氧性能会大幅衰减，需要针对性优化包装方案。

湿度是影响PET阻隔性能的另一关键变量。当环境湿度升高时，空气中的水分子会大量侵入PET的无定形区，与酯基形成弱氢键。这种侵入带来两个影响：一是直接增加水汽透过率，让阻水性能进一步下降；二是水分子会削弱PET分子链间的相互作用，撑开分子链间隙，破坏结晶区的致密结构，导致阻氧性能显著下降。

但与EVOH等强极性材料不同，PET的酯基极性较弱，对水分子的吸附能力有限，因此湿度对其阻隔性能的影响程度远小于EVOH。这也是PET薄膜比EVOH更适用于高湿度环境的核心原因——即便性能有衰减，仍能保持相对稳定的阻隔效果。

既然单一材料难以突破阻隔矛盾，实际应用中，我们通常通过“复合改性”的思路优化PET薄膜的阻隔性能，常见方案有三种：

这是最主流的方案，通过多层共挤技术将PET与其他阻隔材料复合，让不同层分别承担不同功能。例如“PET/EVOH/PET”复合结构：中间层EVOH承担核心阻氧功能，外层PET提供力学支撑和一定阻水性能；再如“PET/PE”复合结构：PET负责阻氧，PE负责阻水，兼顾防氧化和防潮需求。这种复合结构能突破单一材料的阻隔局限，满足高端包装的严苛要求。

在PET薄膜表面镀一层致密的无机膜（如SiOₓ、Al₂O₃）或涂覆有机阻隔涂层（如PVDC、水性聚氨酯），形成“PET+阻隔层”的复合结构。镀层/涂层能大幅减少自由体积，同时阻挡水分子和氧气分子的渗透——例如镀SiOₓ的PET薄膜，阻氧、阻水性能可提升5-10倍，且不影响薄膜的透明性和力学性能，广泛用于食品真空包装、电子元件包装等领域。

通过优化加工工艺提升PET的结晶度，是成本最低的优化方案。例如通过调整双向拉伸的温度、速度，或增加热定型步骤，可将PET的结晶度提升至50%以上，使阻氧、阻水性能均得到小幅提升。这种方案适合对阻隔性能要求不极端的场景，能在不增加成本的前提下优化效果。

综上，包装薄膜“阻氧不阻水”的核心矛盾，是渗透分子特性、材料化学本性、聚合物凝聚态结构三者共同作用的必然结果。PET薄膜作为半结晶极性聚合物，其含有的酯基决定了它“阻氧较好、阻水较弱”的阻隔偏向性，即便通过工艺优化，也难以突破单一材料的固有局限。

对行业应用而言，这一逻辑带来重要启示：选择PET薄膜或优化其阻隔性能时，需先明确包装的核心需求——若核心是防氧化（如果汁、油脂类食品），可选择高结晶度PET或PET/EVOH复合膜；若核心是防潮（如干货、电子元件），可选择PET/PE复合膜或镀层高阻隔PET膜；若需兼顾高阻氧与高阻水，则必须采用多层复合或表面改性技术。

理解阻隔矛盾的底层逻辑，不是为了寻找“完美材料”，而是为了更精准地匹配材料性能与应用需求——这也是包装材料研发与应用的核心逻辑。
