在纳米粉体的生产与应用中，团聚是个让人头疼的问题 —— 纳米级的颗粒抱团成块，不仅会降低材料性能，还会影响后续加工效率。而选对分散剂，就像给粉体颗粒穿上“隔离衣”，能从根源上破解团聚难题。
小玖从粉体特性、分散介质、工艺条件三个维度，拆解分散剂的科学选择方法，既有理论框架，也有可直接套用的实操案例。
匹配粉体特性，选对分散剂类型
粉体自身的 “脾气”，是选择分散剂的首要依据。表面电荷、极性、粒径大小，都会影响分散剂的作用效果。

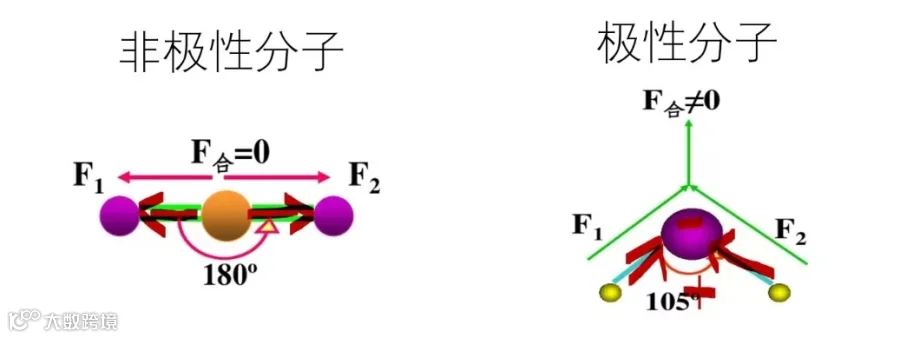

先看表面电荷与极性：
像“相亲”一样找匹配

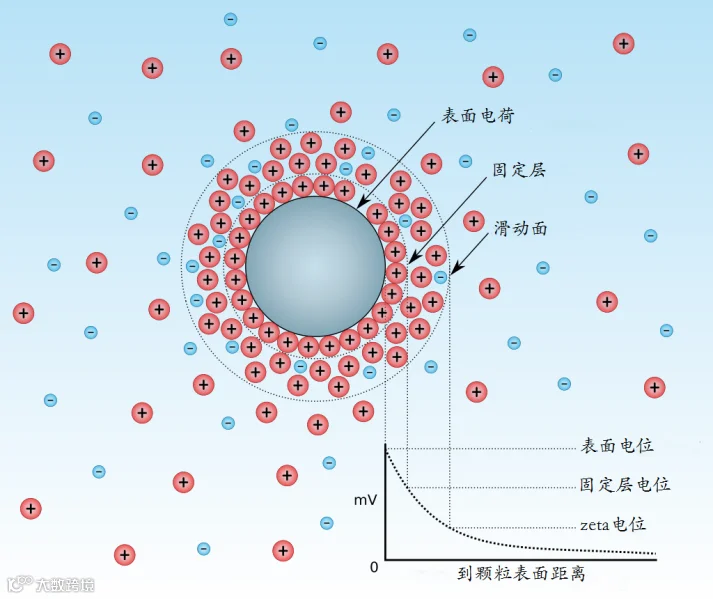

极性粉体（如陶瓷、氧化物）：这类粉体表面带电荷，适合用阴离子型分散剂（比如聚丙烯酸钠、六偏磷酸钠）。它们会在颗粒表面形成 “双电层”—— 就像给颗粒套上同种电荷的 “防护盾”，相互排斥不抱团。比如氧化锌在 pH=5 时，用这类分散剂能实现稳定分散。
非极性粉体（如石墨烯、炭黑）：表面不带电荷，得靠非离子型分散剂（如聚乙烯吡咯烷酮 PVP、聚乙二醇 PEG）。它们像 “长链触手” 一样吸附在颗粒表面，形成物理阻隔，靠空间位阻阻止颗粒靠近。如果是高表面能材料（如纳米碳化硅），还可以结合硅烷偶联剂做 “表面改造”，让分散剂吸附更牢固。
再看粒径与比表面积：
颗粒大小决定分散剂 “身材”

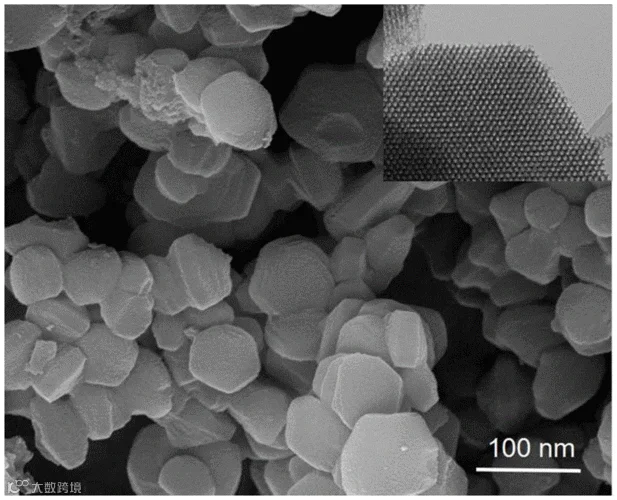

纳米级粉体（<100 nm）：比表面积大、颗粒细，适合用低分子量分散剂（如油酸铵、钛酸酯）。它们的 “分子链” 短，不会因为空间拥挤影响分散，配合超声辅助等动态工艺，能长期维持分散状态。
微米级粉体：颗粒稍大，需要高分子量分散剂（如嵌段共聚物）。长链分子能在颗粒表面形成更致密的 “隔离层”，防护效果更持久。
适配分散介质，让分散剂 “如鱼得水”
分散剂能不能发挥作用，还得看它和分散介质（水、有机溶剂等）合不合拍。就像鱼离不开水，疏水的分散剂在水里也“活不好”。
水相体系：
抓住 “极性”和 “离子” 两个关键
纯水溶液：选聚羧酸盐（如 DA 分散剂）或磷酸盐（如焦磷酸钠）。它们在水中能电离出带电离子，帮颗粒形成双电层。比如硅酸锆在 pH=7 时，用硅酸钠分散剂就能均匀散开。
含电解质的水体系：盐分会压缩双电层，得用耐盐型分散剂（如聚醚改性硅氧烷），抗干扰能力更强。
油性体系：
靠 “疏水作用” 拉近距离
在乙醇、丙酮等有机溶剂或油里，要选疏水链段的分散剂（如磷酸酯类、油酸钠）。它们的疏水部分会和颗粒表面 “贴贴”，靠疏水相互作用稳定分散。比如油墨里的炭黑，常用聚氧乙烯醚类分散剂，就是这个原理。
pH 敏感体系：
调对酸碱度，效果翻倍
有些粉体对 pH 值很敏感，比如氧化铝，在碱性条件下用三乙醇胺分散，羟基能和颗粒表面形成稳定的 “水合保护层”，分散效果更好。遇到这类体系，先调 pH 再加分散剂，能省不少事。

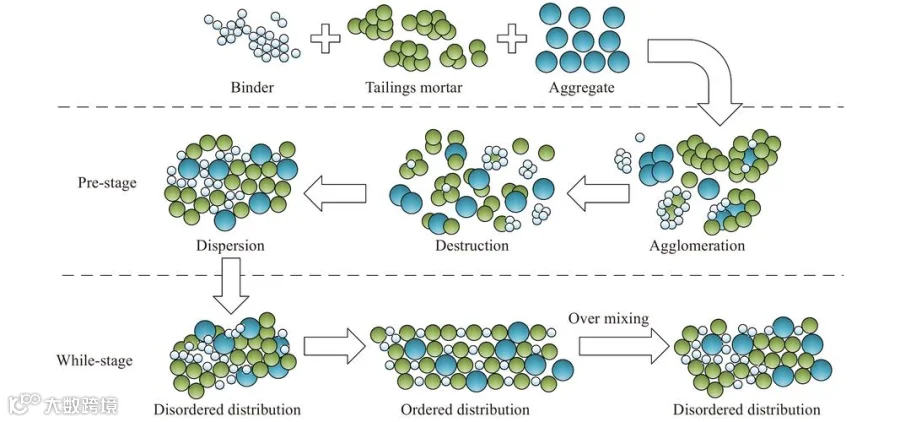

优化分散剂性能与用量，避免“过犹不及”
选对类型和介质还不够，分散剂的性能、用量是否合适，直接决定最终效果。
看吸附强度：
能不能“牢牢抓住”颗粒
分散剂和粉体表面的“亲和力”很重要。比如金属氧化物表面有金属离子，就适合带羧酸基团的分散剂，两者能形成稳定结合。如果是耐高温场景（如耐火材料），就得选钛酸酯、铝酸锆这类 “耐热型” 分散剂，哪怕在 500℃高温下，吸附层也不会失效。
控制用量：
不是越多越好
一般来说，分散剂添加量是粉体质量的 0.5%-3%。纳米粉体比表面积大，可能需要多加点，但过量会导致体系变稠，甚至影响产品性能。比如纳米SiO₂在环氧树脂中，分散剂超过5%，涂层强度会明显下降。
复配协同：
1+1>2 的技巧
物理 + 化学联合：先用超声打散硬团聚，再加分散剂巩固效果。比如金刚石微粉经超声处理后加聚丙烯酸钠，分散效率能提升 60%。

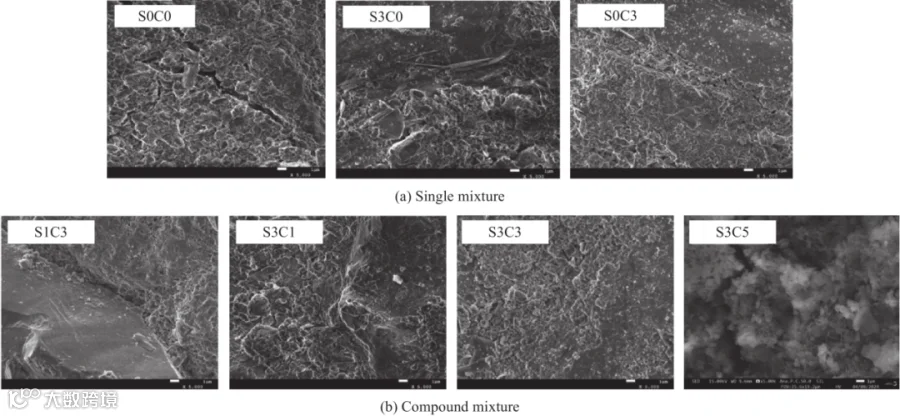

多组分复配：混合不同分子量的分散剂（如 PEG 200 和 PEG 4000 按 5:1 搭配），能优化粒径分布。纳米硫酸钡用这种方法，分散后的颗粒大小更均匀。
结合应用场景，让工艺和分散剂 “联动发力”
不同的生产工艺，对分散剂的要求也不同。比如干法和湿法分散，选的分散剂可能完全不一样。
干法分散：
抗静电是关键
干法体系（如纳米煤粉）常用静电分散或流化床技术，分散剂得有抗静电性。比如在 30-50kV 电压下，配合抗静电分散剂，煤粉的分散度能提升 40%。
湿法研磨：
帮研磨 “省力”

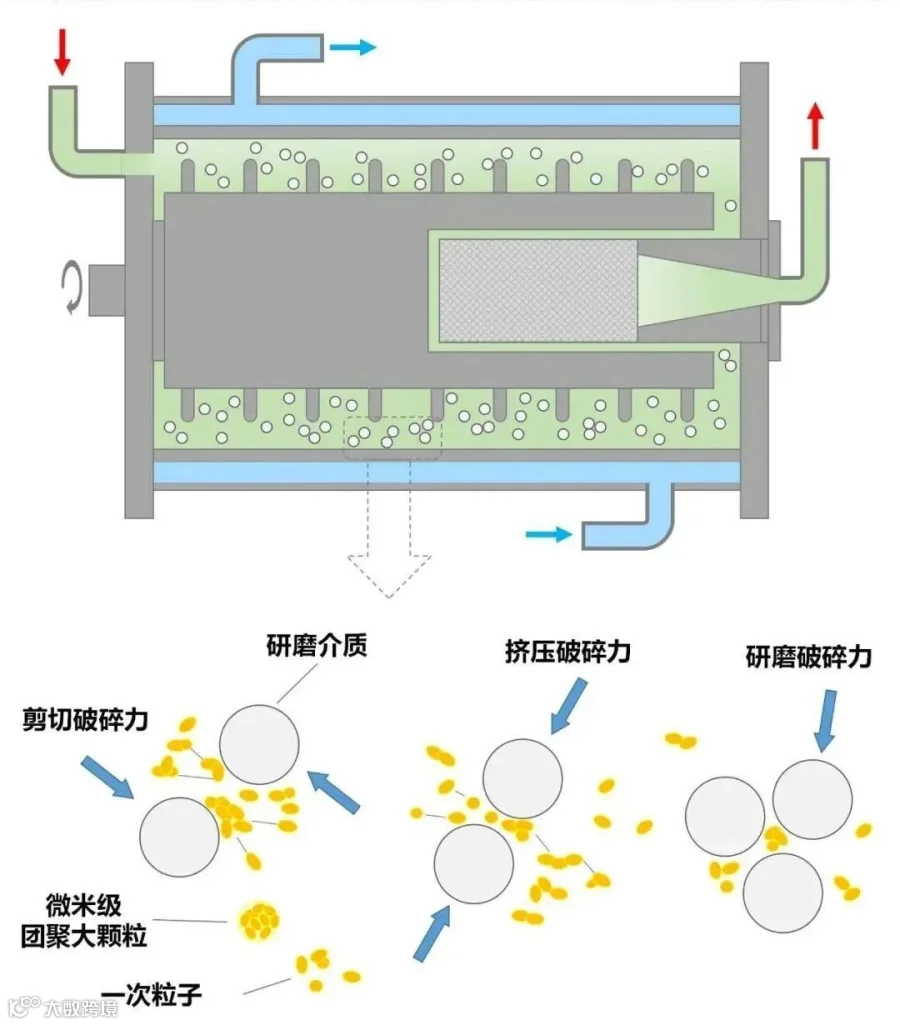

湿法研磨（如砂磨、球磨）时，加助磨分散剂（如聚丙烯酸铵）能降低矿浆黏度，让研磨更高效。比如陶瓷结合剂球磨时，加 0.5% 的分散剂，团聚体尺寸能降到 0.186μm。
高温工艺：
避免分散剂 “掉链子”
高温烧结或干燥时，分散剂如果残留或分解，会影响产品质量。可以选可降解分散剂（如淀粉衍生物），比如纳米氧化铝用冷冻干燥时，这类分散剂能减少残留，避免硬团聚。
验证与优化，用数据说话
选好分散剂后，得通过实验验证效果：
1、用激光粒度仪看颗粒分布是否均匀，Zeta 电位仪测分散稳定性（绝对值越大越稳定，比如 ATO浆料在pH=11时Zeta电位绝对值最大，分散最佳）。
2、还要测试对最终产品的影响，比如 PVP 残留会让导电浆料电阻率增加 20%，这时就得换低残留的分散剂。
总结
选择分散剂，核心是抓住“粉体-介质-工艺”的三角关系：先按粉体极性、粒径选类型，再按介质环境做适配，最后优化用量和工艺联动。记住，没有万能的分散剂，只有最适合的组合。掌握这些逻辑，就能让纳米粉体乖乖 “散开”，发挥最佳性能。
如果在实际应用中遇到具体难题，不妨从这几个维度排查，或许能快速找到解决方案。
-END-
