某品牌的PC材质外壳在装配后没几天就出现了脆裂 —— 既没受过冲击，也没接触强酸强碱，检测时材料性能指标也全合格。这诡异的失效，其实很可能是 “环境应力腐蚀（ESC）”在作祟。
ESC堪称高分子材料失效里的 “伪装大师”，常被误判成 “材料质量差” 或 “装配不当”，但只要摸清它的脾性，就能提前规避。今天小玖就来彻底拆解这个隐蔽的失效元凶。
一句话说透：ESC是材料结构、应力、化学介质三者“联手”引发的高分子脆裂现象。从事断口分析的工程师想必对此深有体会：材料明明没被“折腾”到极限，却在特定条件下突然崩裂，背后往往就是它。
具体来看，当材料处于受力状态时，若遇到特定化学环境，会触发 “应力诱导的链段断裂” 或 “微裂纹快速扩展”，最终彻底失效。
这里要划个重点：ESC和传统“化学腐蚀”完全是两回事。
传统化学腐蚀是“溶解式破坏”—— 比如酸碱把材料表层慢慢 “溶掉”，过程直观；但ESC是“微观崩解式破坏”：它不在表面搞 “大动作”，而是悄悄引发原子级别的链段破坏，还会把应力集中效应放大，等发现时往往已无法挽回。

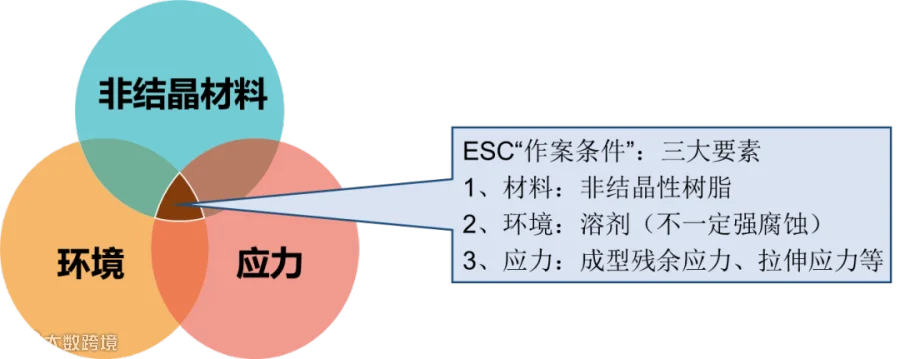

ESC不是随便就能发生的，必须同时满足三个 “作案条件”，缺一个都 “兴不起风浪”。
1、材料得是“无定形结构”（或低结晶度）
这是 ESC 发生的 “基础土壤”。

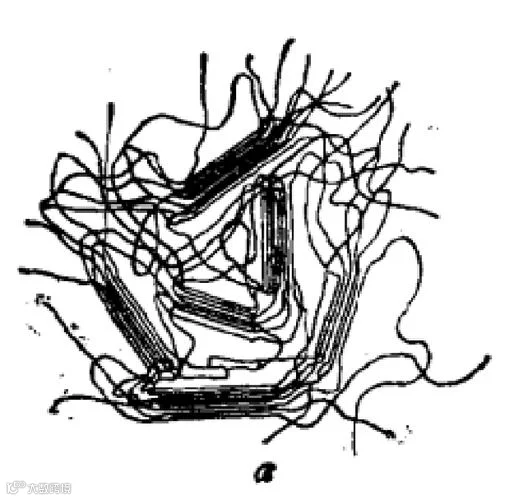

无定形材料的分子链段像没整理的毛线团 —— 排列松散，链段运动自由度大，遇到应力和溶剂时，链间容易被 “撑开”；而高结晶材料（比如 HDPE、PTFE）的链段像叠整齐的积木，排列紧密，溶剂难渗透，所以ESC倾向很低。
常见的 “高危材料” 要记牢：PC（聚碳酸酯）、PS（聚苯乙烯）、PMMA（亚克力）这些无定形材料，都是 ESC 的 “重点关注对象”；反观 HDPE、POM 这类高结晶材料，就相对 “安分” 得多。
2、得有“特定化学环境”（不一定是强腐蚀剂）
ESC对 “作案介质” 要求不高 —— 不用强酸强碱，一些常见的中等极性溶剂就够了。
比如装配时常用的 IPA（异丙醇）、清洁用的脂肪醇、工业上的润滑剂，甚至部分水性助剂，都可能成为 “诱因”。这些溶剂分子一旦渗入无定形区域，会像 “润滑剂” 一样降低分子间作用力，让链段更易 “松动”。
其本质是：溶剂分子成了“软化剂”，降低了材料局部的玻璃化温度，原本 “结实” 的链段变得 “脆弱”，给后续断裂埋下隐患。
3、材料得“持续受力”（哪怕力不大）

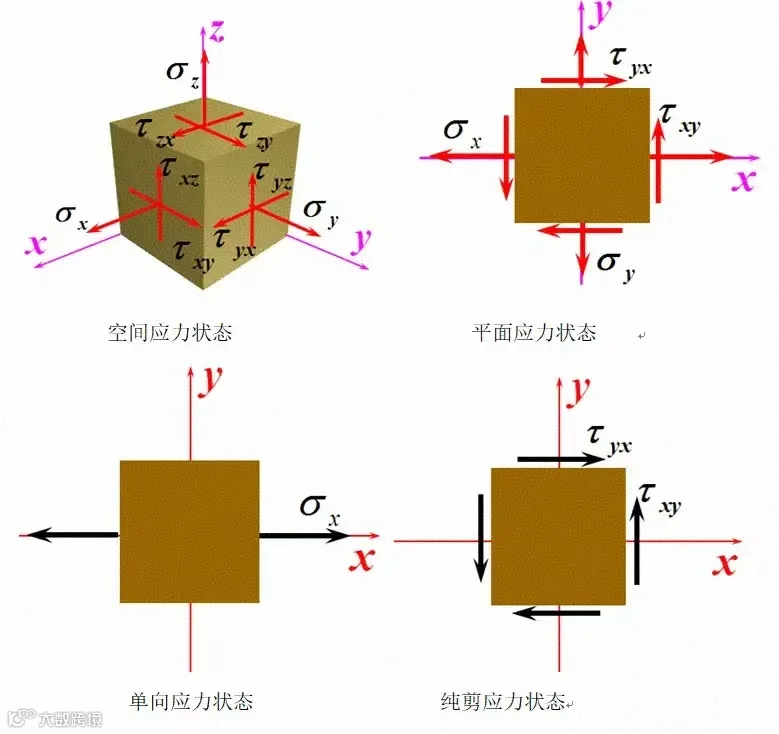

这里的应力来源很广：装配时的卡扣干涉、螺丝预紧力、成型时没消除的残余应力，甚至是轻微的外部拉伸，都算。
很多ESC案例都有个共同点：材料长时间 “被憋着”—— 受力没超过屈服点，表面看不出异常，但一旦接触上述化学介质，就会突然脆裂。更隐蔽的是： ESC 的破坏应力往往远低于材料的拉伸强度，常规检测很难提前发现。
从分子层面看，这是 “外力让链段取向” 和 “化学介质让链段滑移” 的叠加效应 —— 两种作用一联手，局部就容易 “撑不住” 断裂。

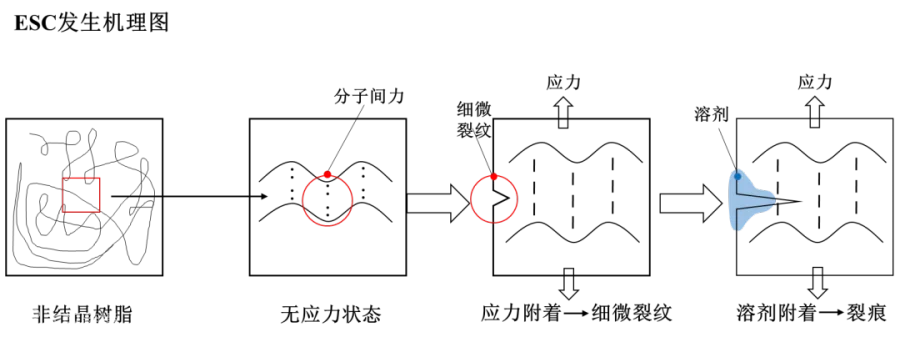

ESC的破坏不是 “突然爆发”，而是有清晰的 “步骤链”：
1、材料内部的无定形区域里，链段本就排列松散，像“没绑紧的绳子”；
2、外界应力一来，这些链段会沿应力方向微微拉伸、取向 —— 相当于 “把绳子往两边拽”；
3、此时若有溶剂分子渗入，会破坏链间的作用力，让局部链段彻底 “松动”—— 好比 “绳子的纤维被泡软了”；
4、先出现局部链段断裂，慢慢形成微裂纹；
5、应力会集中在微裂纹的尖端，就像 “用剪刀剪有缺口的纸”，裂纹快速扩展，最终导致材料整体断裂。
说到底，ESC 的关键不是 “外界把材料毁掉”，而是材料在应力下 “自己崩掉了”，化学环境只是加速这个过程的 “催化剂”。
ESC虽隐蔽，但并非不可防，从4个维度入手就能提前规避。
1、材料选型：优先“抗ESC体质”的材料
选材料时别只看强度，得兼顾 “抗ESC能力”：
优先选高结晶度或链段刚性强的材料，比如 HDPE、POM、PBT，它们天生对ESC的 “抵抗力” 强；
若必须用无定形材料（如 PC、PMMA），别随便选通用牌号，优先挑有 “ESC 等级验证” 的商用型号 —— 这类材料往往经过改性，链间作用力更强；
拿不准时，找供应商要“ESC兼容性报告”，看材料在目标介质和应力下的表现。
2、应力控制：别让材料“长期受委屈”
设计和加工时，重点消除 “不必要的应力”：
装配上少搞 “硬约束”：减小卡扣的过盈量、降低螺丝预紧力，避免材料 “被挤着”、“被拽着”；
消除残余应力：成型后的材料（尤其是 PC、PS）可以做退火处理 —— 通过缓慢升温再降温，让链段 “放松”；
结构上 “避坑”：在易应力集中的位置（如边角、开孔处）加圆角、设加强筋，别让应力 “憋在一个点上”。
3、环境预控：躲开“潜在诱发剂”
别让材料 “接触错东西”：
装配和清洁时换种方式：别用 IPA、醇类、酯类这些有机溶剂擦表面，改成用纯水、干布，或者低温蒸汽清洁，更安全；
长期使用环境避开 “高危介质”：尽量不让材料表面长期沾油脂、洗涤剂，若难免接触，先做 “兼容性测试” —— 把材料样品在介质里泡一段时间，再测受力后的性能变化；
存储时也注意：别把材料件和有机溶剂、润滑剂放在同一个密闭空间，避免蒸汽渗入。
4、失效排查：抓准“ESC的特征”
若真出现疑似失效，按这步判断：
先看断口：ESC的断口往往是 “脆性断裂”，表面可能有 “河流花样” 的裂纹扩展痕迹，没有明显的塑性变形；
再查三要素：材料是不是无定形？有没有接触过上述溶剂？是否处于受力状态？三者都满足，大概率就是ESC。
ESC最麻烦的地方，就是它总 “藏在细节里”—— 不是材料不耐溶剂，也不是装配工人失手，而是 “材料结构 + 应力 + 环境” 的巧合。
很多工程师遇到这类失效，容易陷入 “换材料→还失效→再换材料” 的死循环，其实症结可能在 “没消除应力” 或 “没避开溶剂”。
记住：判断ESC的核心是 “三要素是否同时存在”。搞懂这点，无论是设计时的材料选型，还是加工时的应力控制，都能少走弯路。
您在工作中遇到过疑似ESC的失效吗？是怎么排查的？欢迎在评论区分享您的经历，咱们一起避坑～
免责声明 | 部分素材源自网络，版权归原作者所有。如涉侵权，请联系我们处理！
如有错误，欢迎指正！
END
