你有没有过这样的体验：一团松散的毛线，随手一扯就会散开，可要是把它搓成一根紧实的绳，就能轻松吊起不轻的东西？这背后藏着一个高分子材料领域的“变强密码”——取向。它就像一场无声的“列队训练”，让原本杂乱的分子链整齐站队，从而解锁材料的超强潜力。今天，小玖就用通俗易懂的语言来解锁高分子如何通过“取向”变得更强大。
引言：从一碗意大利面，
读懂高分子的“混乱与秩序”
想象一下，一碗刚煮好的兰州拉面，不加搅拌的话，它们会杂乱无章地缠绕在一起，用筷子轻轻一挑就会散开，毫无韧性可言。但如果你顺着一个方向反复梳理，让所有面条都朝着同一个方向排列，这团面条会瞬间变得紧实，就算用力拉扯，也不容易断裂。
这个生活化的场景，恰好能类比高分子的“取向”过程。高分子本身就像一串超长的珍珠项链，由成千上万个小分子（单体）通过化学键连接而成，长度可达微米甚至毫米级——要知道，普通原子的直径也才纳米级，可见这些“大分子链”有多“修长”。
在自然状态下，没有外力干预时，这些“修长”的大分子链会遵循“能量最低原理”，自发蜷缩成一团，或是相互缠绕、杂乱堆叠，这种状态被称为聚合物的“无定形”结构。此时分子链排列毫无规律，就像那碗没被梳理的意大利面，材料的力学性能也处于“低谷”。而“取向”，就是打破这种混乱、建立秩序的关键一步。
“取向”的力量：
让分子排排站，解锁超强性能

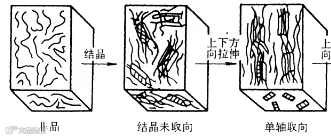

从专业角度来说，聚合物取向指的是：非晶聚合物的大分子链段或整个高分子链，结晶聚合物的晶带、晶片、晶粒等，或是纤维状填料，在外力作用下沿外力方向进行有序排列的现象。简单讲，就是给混乱的“分子军团”下达“看齐”指令，让它们沿着同一个方向列队。
这里有个关键知识点必须划重点：取向是纯物理过程，不改变分子的化学结构，只调整它们的空间排列方式。通常发生在高分子材料被拉伸、挤压、纺丝或注塑的加工过程中，外力就像“指挥官”，强行将蜷缩、缠绕的分子链“拉直”并定向排列。
当分子链整齐列队后，材料的性能会发生质的飞跃，核心原因有两点：一是分子链之间的相互作用力（范德华力、氢键等）被充分激发，原本分散的作用力集中起来，就像无数人手拉手站成一排，凝聚力大幅提升；二是高分子链本身具有方向性强度，取向让这种强度得以充分发挥，不再被混乱的排列所抵消。
取向后的高分子材料，最显著的变化有三个：
1、强度大幅提升：沿分子取向方向，材料的抗拉强度可提升数倍甚至数十倍，这也是取向技术最核心的应用价值；
2、韧性优化：很多原本脆硬的材料，经过取向处理后，会变得坚韧有弹性，不易断裂；
3、产生各向异性：这是取向最典型的特征——材料在取向方向上性能极强，但垂直于取向的方向性能较弱，就像梳理后的面条，顺着长度方向拉扯很结实，横向掰扯却容易断开。
为了让大家更直观地理解，我们结合两个生活中常见的案例，拆解取向的“变强魔法”，还会补充具体数据，帮大家看清取向的实际价值。
生活中的取向：
藏在细节里的“分子队列”
案例一：矿泉水瓶的“双轴取向”，薄而坚固的秘密
我们每天都会接触的矿泉水瓶（大多为PET材质，即聚对苯二甲酸乙二醇酯），就是双轴取向的典型应用。不知道你有没有注意过，透明的瓶身和瓶底，手感和强度截然不同：瓶身轻薄有弹性，用力挤压也能快速回弹，就算装满水用力摔在地上，也未必会破；但瓶底相对厚重，却更脆，用手轻轻撕扯就容易裂开。

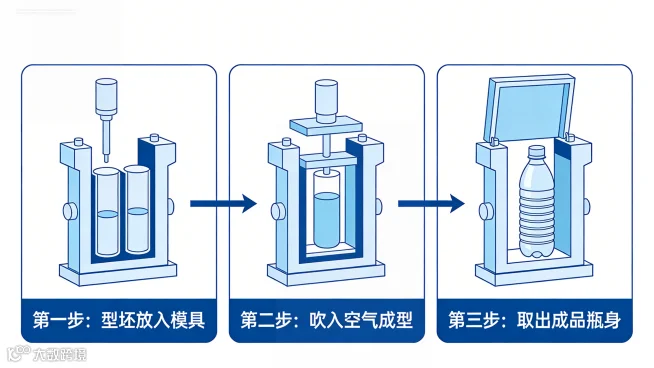

这背后，正是双轴取向与无取向的差异所致。PET塑料瓶的制造核心是“吹塑成型”，整个过程分为三步：首先将PET原料加热熔融，制成圆柱形的“型坯”（类似一根粗短的塑料管）；然后将型坯放入模具，从一端吹入高压空气（压力通常为0.2-1.0MPa）；最后，高压空气将型坯快速吹大，使其紧紧贴合模具内壁，冷却后就形成了塑料瓶。

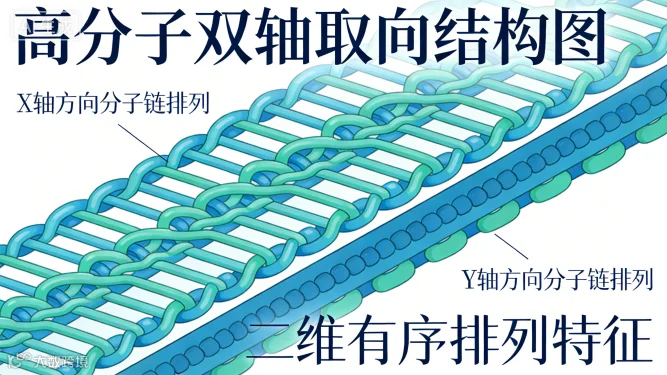

关键就在于“吹大”的过程——这是一场强烈的双向拉伸：垂直方向上，型坯被向上拉长；水平方向上，型坯被空气撑圆、拉宽。在两个方向的外力共同作用下，PET分子链被迫在瓶身的平面内展开、整齐排列，形成了“双轴取向”。
数据能更直观地体现取向的作用：未取向的PET材料，抗拉强度约为30-50MPa，而经过双轴取向后，瓶身的抗拉强度可提升至80-120MPa，强度翻倍还多。这也是为什么矿泉水瓶能做得又薄又轻（单瓶重量仅10-20g），却能承受内部碳酸饮料的高压（可乐瓶内部压力约0.3-0.6MPa），甚至抵御外界的轻微冲击。
而瓶底之所以强度低、偏脆，是因为在吹塑过程中，瓶底几乎没有受到拉伸作用，PET分子链依然保持着原本蜷缩、混乱的无定形态，无法发挥出材料的本身强度，自然更容易损坏。
案例二：合成纤维的“单轴取向”，结实耐磨的底气
我们身上穿的涤纶（PET纤维）、尼龙（聚酰胺纤维）等合成纤维衣物，之所以比天然纤维更结实、耐磨、不易变形，核心也是得益于单轴取向技术——这里的“单轴”，就是指分子链沿着纤维的长度方向排列。
合成纤维的制造分为“纺丝”和“拉伸”两大关键步骤，取向主要发生在拉伸阶段。第一步纺丝：将高分子原料（如尼龙6、PET）加热熔融，通过喷丝板上的细小喷孔（孔径仅0.1-0.5mm）挤压出来，形成一根根连续的“初生丝”。此时的初生丝，虽然形状是丝状，但内部的分子链依然杂乱缠绕，强度极差，抗拉强度仅为10-20MPa，轻轻一拉就会断裂，根本无法用于纺织。
第二步热拉伸，就是“救场”的关键：将初生丝引导通过一系列转速逐渐加快的滚轮，在适当的温度下（PET纤维拉伸温度约80-120℃，尼龙纤维约60-100℃）进行大幅度拉伸，拉伸倍数通常为3-10倍。这个过程中，外力会强行将蜷缩的分子链拉直，并迫使所有分子链沿着纤维的长度方向整齐排列，形成高度的单轴取向。
经过单轴取向后，合成纤维的性能会发生天翻地覆的变化：涤纶纤维的抗拉强度可提升至350-550MPa，尼龙纤维可达400-600MPa，强度提升20倍以上；同时，纤维的弹性、耐磨性也大幅优化，既能承受纺织过程中的拉扯，也能适应日常穿着的磨损，这也是合成纤维能广泛应用于服装、家纺、工业领域的核心原因。
补充一个小知识点：我们平时穿的“弹力布”，就是利用了取向的可逆性——当纤维被拉伸时，取向的分子链会轻微错位，松开后又能恢复原位，从而带来弹性。而过度拉伸会破坏分子链的取向结构，导致纤维变形、失去弹性，这也是为什么衣服不能用力拉扯的原因之一。
微观秩序，决定宏观强大
高分子的取向，本质上就是通过外力，将混乱的分子链从“无序蜷缩”变为“有序列队”的过程。它没有改变高分子的“本质”（化学结构），却通过调整微观排列，让材料的宏观性能实现了质的飞跃——从松垮的“意大利面”，变成紧实的“强力纤维”；从脆弱的塑料坯料，变成坚韧的瓶身。
除了我们提到的塑料瓶和合成纤维，取向技术还广泛应用于各个领域：汽车零部件（如保险杠、仪表盘骨架）通过取向提升抗冲击性，保障行车安全；薄膜材料（如食品包装膜）通过取向提升阻隔性，延长食品保质期；碳纤维复合材料（航空航天、新能源汽车常用）通过取向优化强度与轻量化性能，助力高端制造。
取向技术的应用，也完美诠释了高分子科学的核心逻辑：微观结构决定宏观性能。看似看不见的分子排列变化，却能让普通的高分子材料“脱胎换骨”，成为支撑我们日常生活、高端制造的核心材料。下次再拿起塑料瓶、穿上合成纤维衣服时，不妨想一想，这背后藏着一场看不见的“分子列队”，正是这场列队，赋予了材料强大的力量。
END
免责声明 | 部分素材源自网络，版权归原作者所有。
如涉侵权，请联系我们处理！
如有错误，欢迎指正！
