5 大电镜技术在高分子材料中的应用：原理、选型与微观表征

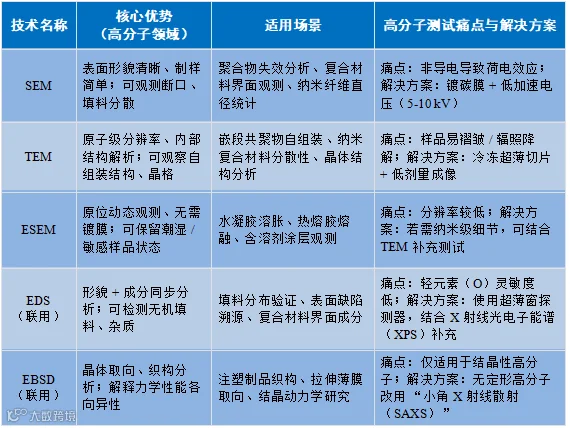

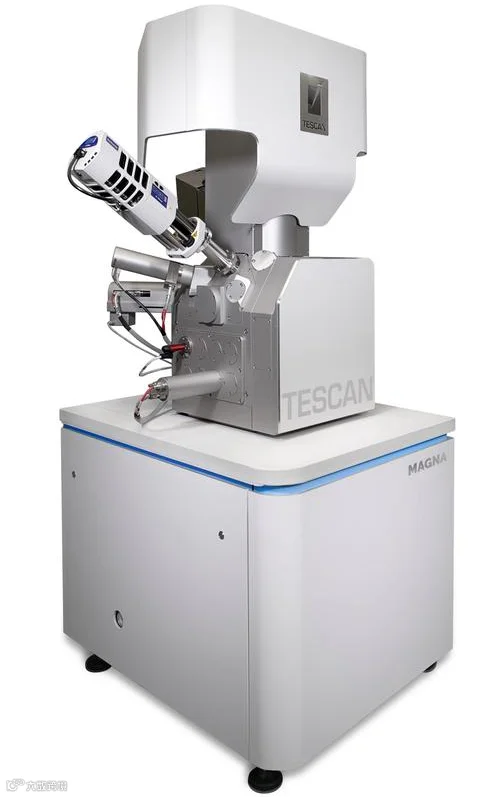

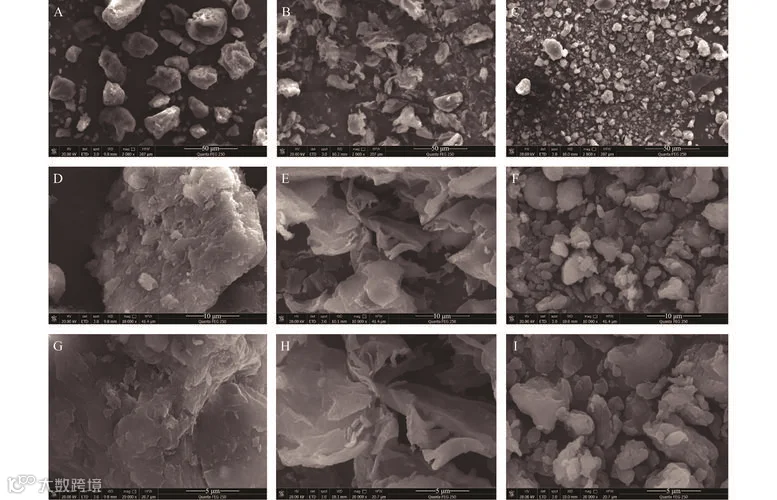

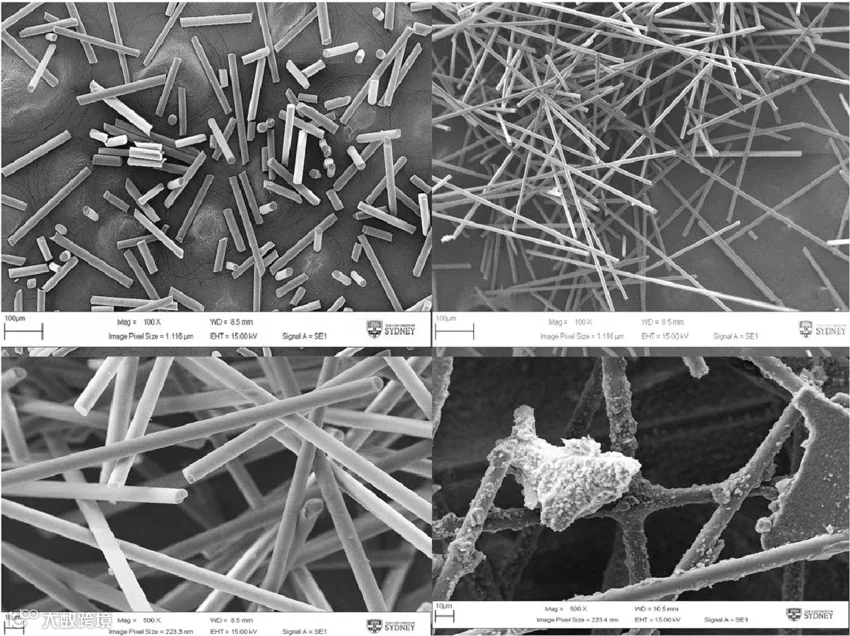

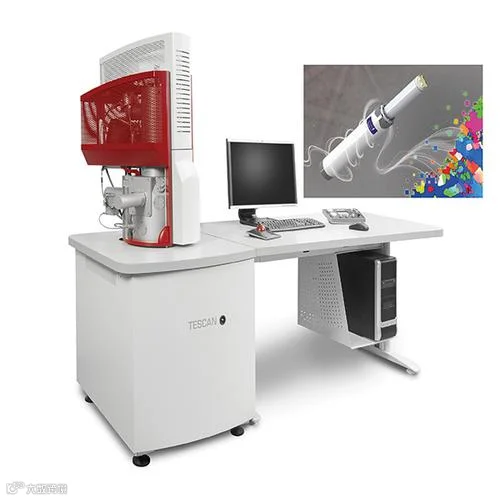

SEM 是高分子材料表面特征观测最常用工具，尤其适合分析聚合物的断口形态、颗粒分散性、薄膜纹理，以及复合材料界面结合状态，优势在于制样相对简单，且能直观呈现三维表面信息。

1、核心原理与高分子适配性

电子枪发射 1-10 nm 聚焦电子束，逐点扫描样品表面，与高分子表层原子交互产生两类关键信号：

二次电子（SE）：来自表层 5-10 nm，对聚合物的 “银纹、剪切带、孔洞” 等表面细节高度敏感，可清晰呈现如 PP（聚丙烯）拉伸断口的纤维状形貌；

背散射电子（BSE）：来自较深层，信号强度与原子序数正相关 —— 对高分子复合材料（如碳纤维增强 PA6），可通过 BSE 像区分 “碳纤维（高原子序数，亮区）” 与 “PA6 基体（低原子序数，暗区）”，直观观察纤维分散性；

科研小贴士：聚合物多为非导电体，电子束扫描易积累电荷（荷电效应），需通过 “镀膜” 或 “低加速电压” 解决。

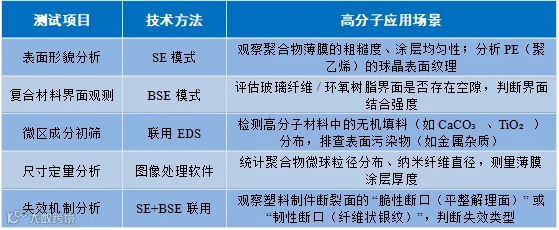

2、高分子领域核心测试能力

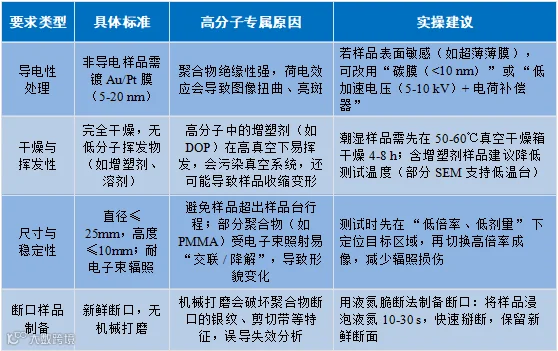

3、高分子样品关键要求

4、高分子典型应用场景

聚合物失效分析：PP 管材断裂后，通过 SEM 观察断口 —— 若存在大量 “解理台阶”，判断为低温脆性断裂；若有 “纤维状银纹 + 韧窝”，则为韧性断裂，指导配方优化（如增加抗氧剂改善低温韧性）；

复合材料分散性评估：碳纤维增强 PP 复合材料中，通过 BSE 像观察碳纤维是否团聚 —— 若亮区（碳纤维）呈连续块状，说明分散差，需调整螺杆转速或添加相容剂；

纳米高分子表征：通过 SEM 观察静电纺丝制备的 PU（聚氨酯）纳米纤维膜，统计纤维直径分布（如 100-200 nm），评估纺丝工艺参数（电压、流速）对纤维形貌的影响。

高分子专属贴士：若只需 “看表面形貌 / 断口”，优先选 SEM—— 对多数非导电聚合物，“镀膜 + 10 kV 加速电压” 是平衡成像质量与样品损伤的最佳组合。

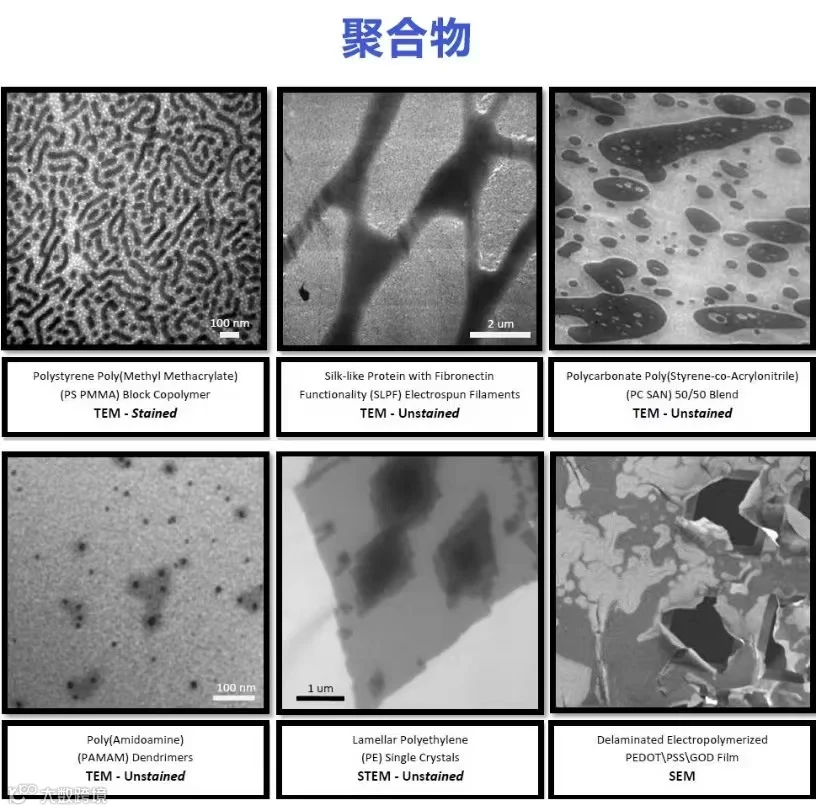

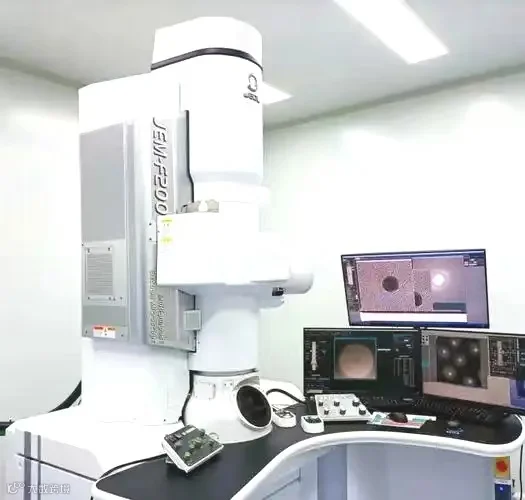

TEM 是解析高分子内部精细结构的核心工具，可观察嵌段共聚物自组装的 “层状 / 柱状结构”、聚合物晶体的 “晶格排列”、纳米复合材料中 “填料的分散状态（如碳纳米管在 PE 中的分布）”，分辨率可达原子级，是高分子基础研究的 “显微镜天花板”。

1、核心原理与高分子适配性

电子束直接穿透超薄高分子样品（厚度 < 100 nm，理想 < 50 nm），通过透射电子的振幅 / 相位差异成像 —— 对高分子而言，不同区域的 “密度 / 厚度差异” 会导致图像明暗不同（如 PS-b-PMMA 嵌段共聚物中，PS 相和 PMMA 相密度不同，呈现交替明暗条纹）；

关键优势：结合 “高分辨 TEM（HRTEM）” 可观察聚合物晶体的晶格条纹（如 PE 的 (110) 晶面间距约 0.41 nm）；联用 “选区电子衍射（SAED）” 可分析高分子的晶体结构（如判断 PP 是 α 晶还是 β 晶）；

高分子专属挑战：聚合物超薄样品易褶皱、易受电子束辐照降解，需特殊制样方法（如超薄切片、冷冻制样）。

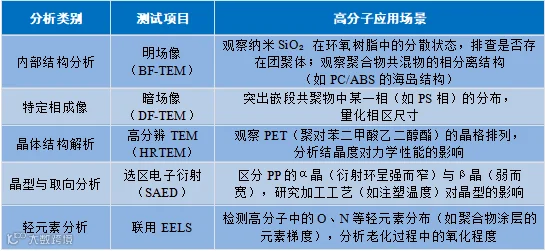

2、高分子领域核心测试能力

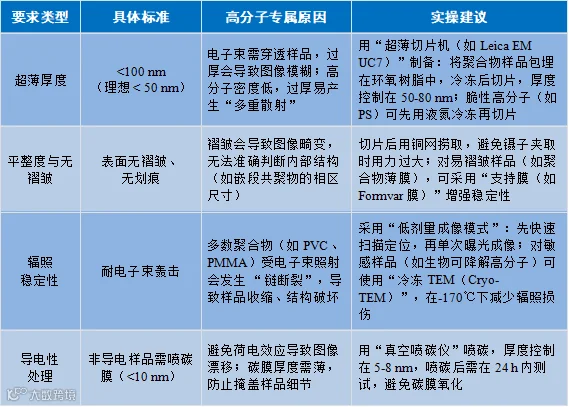

3、高分子样品关键要求（核心难点）

4、高分子典型应用场景

嵌段共聚物自组装研究：通过 TEM 观察 PS-b-PLA（聚苯乙烯 - 聚乳酸）嵌段共聚物，呈现 “六方密堆积柱状结构”，测量柱直径约 50 nm，为制备纳米模板提供结构依据；

聚合物晶体分析：HRTEM 观察 HDPE（高密度聚乙烯）的晶格条纹，(110) 晶面间距 0.41 nm，结合 SAED 衍射环，计算结晶度约 75%，解释其高强度特性；

纳米复合材料表征：TEM 观察碳纳米管（CNT）增强 PP 复合材料，若 CNT 呈 “单根分散” 且无团聚，说明相容剂（如马来酸酐接枝 PP）发挥作用，可指导复合材料配方优化。

高分子专属贴士：TEM 样品制备是关键 —— 对柔性聚合物（如 PE），建议用 “冷冻超薄切片”；对刚性聚合物（如 PC），可直接常温切片，但需控制切片速度（避免产生热变形）。

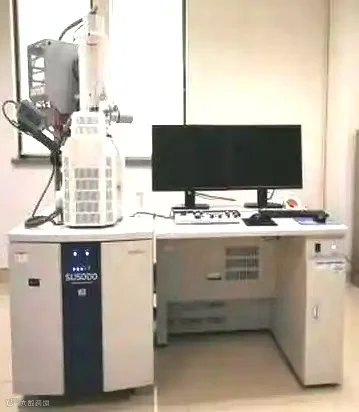

ESEM 的核心优势是摆脱高真空限制，可在“潮湿、低真空”环境下观测高分子样品，无需干燥或镀膜，特别适合分析“含水分高分子（如 hydrogel 水凝胶）”、“易挥发样品（如含溶剂的聚合物涂层）”，以及“原位动态过程（如聚合物吸水膨胀、热熔胶固化）”，解决传统 SEM 无法观测的“鲜活”高分子场景。

1、核心原理与高分子适配性

采用“环境腔室 + 差分真空系统”，腔室压力可调节（1-2000 Pa），可注入水蒸气、氮气等气体 —— 对高分子而言，水蒸气环境可保持水凝胶的湿润状态，氮气环境可防止易氧化聚合物（如 PP）在测试中降解；

二次电子通过“专用探测器（SED）”收集，避免真空崩塌 —— 无需镀膜即可观测非导电高分子，避免镀膜掩盖表面细节（如聚合物薄膜的微孔隙结构）；

高分子专属价值：可实时记录高分子的动态变化（如温度升高时，热熔胶的熔融过程），为研究加工工艺提供“动态微观数据”。

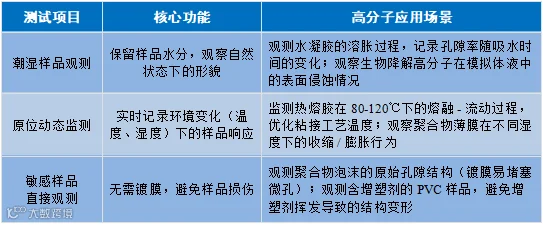

2、高分子领域核心测试能力

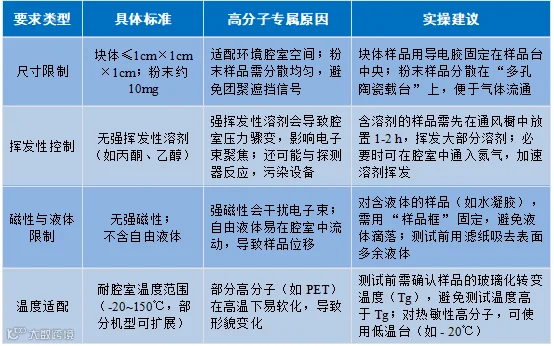

3、高分子样品关键要求

4、高分子典型应用场景

水凝胶原位观测：ESEM 在 90% 湿度下观测 PEG 水凝胶，实时记录其吸水膨胀过程 ——1 h 内孔隙率从 30% 增至 60%，为设计缓释药物载体提供结构 - 性能关联数据；

热熔胶动态研究：在 80℃、50 Pa 腔室压力下，观测 EVA（乙烯 - 醋酸乙烯酯）热熔胶的熔融过程 ——3 min 后胶粒完全熔融，形成连续薄膜，确定最佳粘接保温时间；

聚合物泡沫表征：无需镀膜直接观测 PU 泡沫的原始结构，清晰呈现孔径分布（50-100μm），避免传统 SEM 镀膜堵塞微孔导致的“孔径低估”问题。

高分子专属贴士：ESEM 分辨率略低于传统 SEM（约 10-20 nm），若需观测“纳米级细节”（如纳米孔），建议优先选 TEM；若需“动态过程”，ESEM 是唯一选择。

EDS 是 SEM/TEM 的“成分分析插件”，核心功能是检测高分子材料中的无机元素（如填料、杂质），实现 “形貌 + 成分” 同步分析，可解决高分子研究中的“成分溯源” 问题（如 “聚合物表面白斑是什么？”、“复合材料中填料是否均匀？”）。

1、核心原理与高分子适配性

电子束激发样品原子，内层电子跃迁释放 “特征 X 射线”—— 每种元素的 X 射线能量唯一（如 Ca 的特征能量为 3.69 keV，Ti 为 4.51 keV），通过探测器收集信号，可定性判断元素种类，半定量计算含量；

高分子专属价值：可检测聚合物中的无机填料（如 CaCO₃、滑石粉）、阻燃剂（如 Sb₂O₃）、纳米增强相（如 TiO₂、CNT），还能排查表面污染物（如金属杂质 Fe、Cu）；

局限性：对高分子中的轻元素（C、H、O）灵敏度低（H 无法检测），无法区分聚合物的化学结构（如无法通过 EDS 区分 PS 和 PMMA，因二者均含 C、O）。

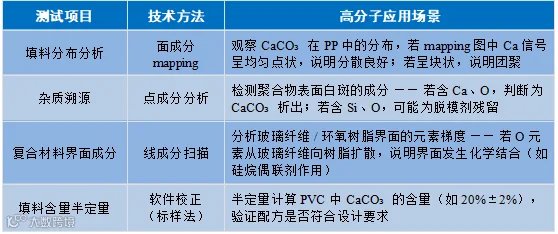

2、高分子领域核心测试能力

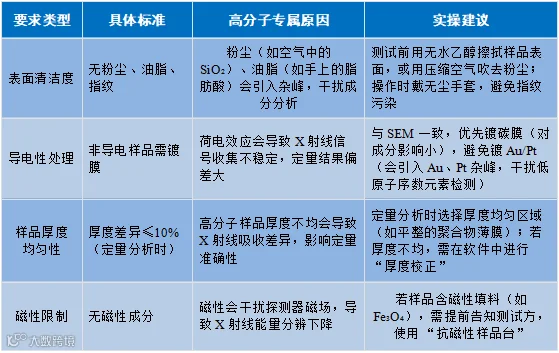

3、高分子样品关键要求（核心难点）

4、高分子典型应用场景

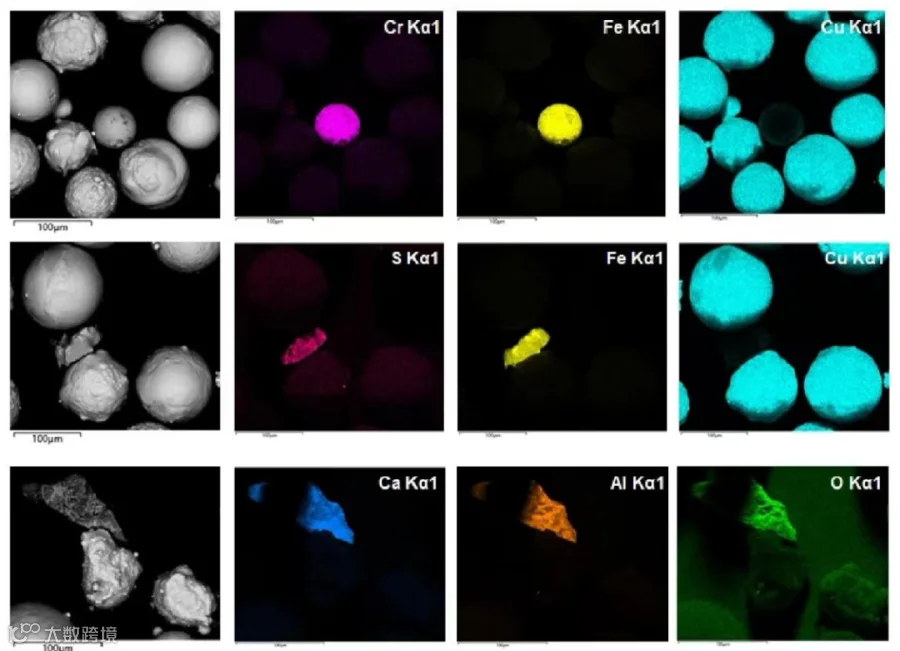

填料分散性验证：EDS mapping 分析滑石粉增强 PP，若 Mg 元素（滑石粉特征元素）呈均匀分布，说明滑石粉分散良好，可提升 PP 的刚性；若 Mg 元素团聚，说明需改进混合工艺；

表面缺陷溯源：聚合物薄膜表面出现黑色斑点，EDS 点分析显示含 Fe（70%）、O（30%），判断为模具生锈导致的 Fe₂O₃污染，指导模具维护（如镀铬处理）；

复合材料界面分析：线扫描分析玻璃纤维 / PA6 界面，发现 Si 元素（玻璃纤维）向 PA6 基体扩散约 1 μm，O 元素同步扩散，说明硅烷偶联剂（含 Si-O）发挥作用，界面结合强度提升。

高分子专属贴士：EDS 定量结果为 “半定量”（误差 ±5%-10%），若需精确含量（如填料含量），建议结合 “热重分析（TGA）”；检测轻元素（O）时，需使用 “超薄窗探测器”。

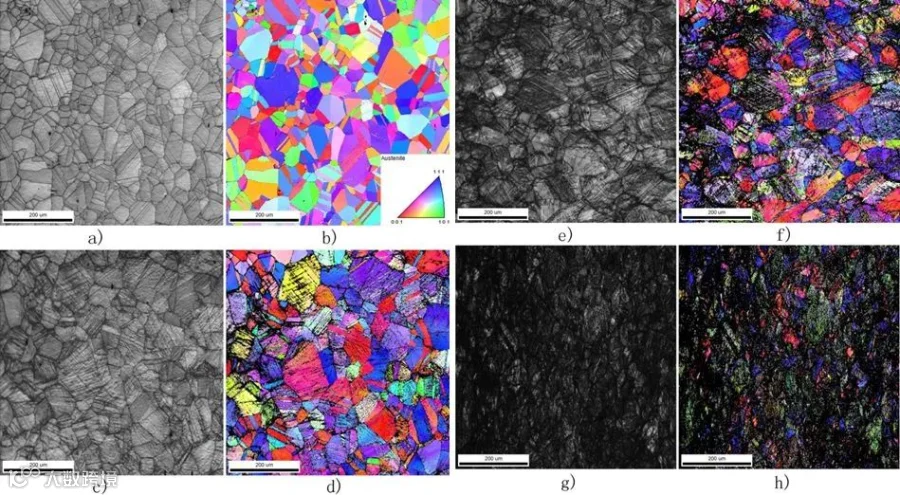

EBSD 是 SEM 的“晶体结构分析附件”，核心功能是解析高分子晶体的取向、织构与晶界信息，可解决高分子加工中的“结构 - 性能关联” 问题（如“为什么注塑 PP 制品的拉伸强度存在 anisotropy（各向异性）？”、“纤维取向如何影响薄膜的阻隔性能？”）。

1、核心原理与高分子适配性

电子束与高分子表层晶格交互，产生 “背散射电子衍射花样（菊池花样）”—— 通过与标准晶体数据库匹配，可提取晶体取向（如欧拉角）、晶粒尺寸、织构类型；

高分子专属价值：可分析聚合物的 “织构强度”（如注塑制品的 “流动方向织构”）、“晶粒取向分布”（如拉伸薄膜的 “择优取向”），解释力学性能的各向异性（如 PP 制品沿流动方向拉伸强度高，垂直方向低）；

局限性：仅适用于 “结晶性高分子”（如 PE、PP、PET），无定形高分子（如 PS、PMMA）因无规则晶格，无法产生衍射花样，无法用 EBSD 分析。

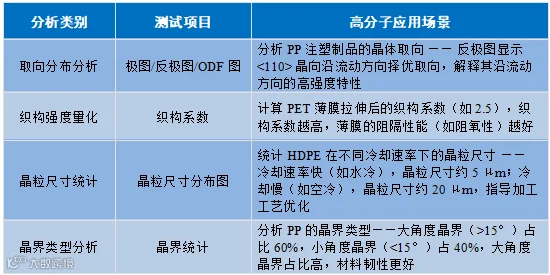

2、高分子领域核心测试能力

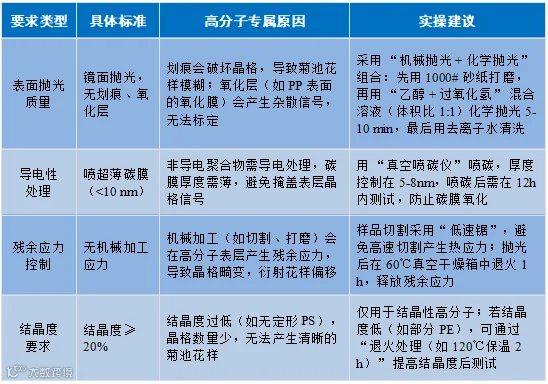

3、高分子样品关键要求

4、高分子典型应用场景

注塑制品性能优化：EBSD 分析 PP 注塑件的织构 —— 流动方向 <110> 晶向择优取向，垂直方向无明显取向，导致制品沿流动方向拉伸强度（30 MPa）是垂直方向（15 MPa）的 2 倍，指导模具设计（如增加浇口数量，改善取向均匀性）；

薄膜拉伸工艺研究：PET 薄膜经双向拉伸后，EBSD 反极图显示 <010> 晶向沿拉伸方向取向，织构系数从 1.0（未拉伸）提升至 3.5（拉伸后），阻氧性从 50 cc/(m²・24h) 降至 10 cc/(m²・24h)，确定最佳拉伸倍率（3×3）；

聚合物结晶动力学：EBSD 统计不同退火温度下 HDPE 的晶粒尺寸 ——100℃退火时晶粒尺寸 10 μm，130℃退火时 25 μm，结合差示扫描量热法（DSC），建立 “退火温度 - 晶粒尺寸 - 结晶度” 关联模型。

高分子专属贴士：EBSD 样品抛光是关键 —— 对柔性聚合物（如 PE），建议用 “化学抛光” 为主，避免机械抛光产生划痕；对刚性聚合物（如 PET），可增加机械抛光步骤，提升表面平整度。

1、Q：聚合物非导电，镀膜后会掩盖表面细节（如纳米孔），怎么办？

A：两种方案：① 采用“低加速电压（5-8 kV）+ 电荷补偿器”，无需镀膜直接成像（适合表面不敏感样品）；② 镀“超薄碳膜（<5 nm）”，碳膜透明度高，对纳米孔遮挡小（需用高分辨率喷碳仪）。

2、Q：高分子样品在 TEM 中易受电子束降解，如何减少损伤？

A：① 降低电子束剂量：用“聚焦模式”快速定位，切换“成像模式”时单次曝光（时间 < 0.5 s）；② 冷冻TEM：将样品冷却至 -170℃，减少分子运动，延缓降解（适合生物可降解高分子、水凝胶）；③ 降低加速电压（如 80 kV，常规为 200 kV），减少电子束能量。

3、Q：无定形高分子（如 PS）无法用 EBSD 分析，如何研究其取向？

A：改用“小角X射线散射（SAXS）”或“广角X射线衍射（WAXD）”——SAXS 可分析无定形高分子的“链段取向”，WAXD 可通过“漫散峰的强度变化”判断取向程度（如 PS 薄膜拉伸后的链段择优方向）。

4、Q：EDS 无法区分聚合物的化学结构（如 PS 和 PMMA），如何鉴别？

A：结合“傅里叶变换红外光谱（FTIR）”或“拉曼光谱”——FTIR 可通过特征官能团峰区分（如 PMMA 含酯基 C=O 峰，PS 无）；拉曼光谱可通过“特征拉曼位移”鉴别（如 PS 的 1001cm-¹ 峰，PMMA 无）。
