解密 PET 增透减反膜：光吸收增效的核心机理与技术逻辑

纯PET基材本身具有一定的透光性，在可见光波段的透光率约为88%，但这并不意味着它能高效传递光线——因为光的“反射损失”被很多人忽略了。当光线从空气（折射率n≈1.0）照射到PET基材（折射率n≈1.65）表面时，由于两种介质的折射率差异，会产生明显的界面反射。

普通PET膜在空气-膜、膜-基材（或空气）两个界面的总反射损失约为10%-12%。这意味着，每100单位的入射光，有10-12单位会被直接反射掉，无法到达后续的光吸收或光转换区域。在高精度显示（如4K/8K电视）、光伏组件（追求每1%的效率提升）等场景中，这种“隐性浪费”直接影响产品性能上限。

而PET增透减反膜的核心价值，就是通过在PET基材表面涂覆特殊功能涂层，解决这一反射损失问题，让更多光线“顺利通关”并被目标层吸收。

PET增透减反膜的增光效果，源于“薄膜干涉效应”和“折射率梯度匹配”两大核心机制，两者结合实现全波段、低反射的最优性能。这一原理虽与光伏电池用减反射膜相通，但针对PET基材的特性有专属设计逻辑。

1、薄膜干涉：让反射光“相互抵消”

这是PET增透减反膜最关键的技术核心。当光线照射到PET增透减反膜时，会发生两次关键反射：一次是在“空气-增透涂层”的上界面，另一次是在“增透涂层-PET基材”的下界面。这两束反射光在空间中相遇后，会因相位差异产生干涉现象。

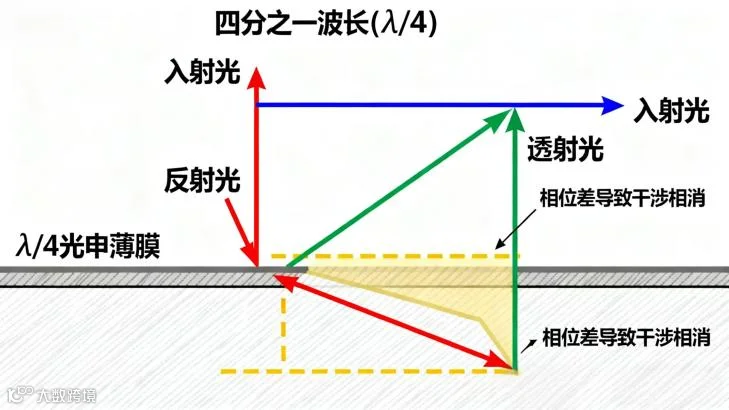

通过精准设计增透涂层的厚度，让这两束反射光形成180°的相位差（即振动方向完全相反），此时它们会相互抵消，总反射光强大幅减弱——这就是“相消干涉”。而实现这一效果的关键，是涂层厚度必须为“目标光波长的1/4”。

以可见光的中心波长550nm（人眼最敏感的绿光）为例，增透涂层的最佳厚度应为550nm÷4≈137.5nm。此时，下界面反射光比上界面反射光多传播了2倍涂层厚度（往返距离）的路程，刚好等于半个波长，从而形成完美的相消干涉。

需要注意的是，单一厚度的涂层仅能对特定波长实现最优减反效果。为覆盖整个可见光波段（400-760nm），PET增透减反膜通常采用“双层或多层涂层结构”，通过不同厚度、不同折射率的涂层组合，实现全波段反射率低于1%的效果。

2、折射率梯度：让光线“平稳过渡”

若仅靠干涉效应，若涂层与空气、PET基材的折射率差异过大，仍会存在部分反射损失。因此，PET增透减反膜会采用“折射率梯度设计”：涂层的折射率从空气侧（约1.0）向PET基材侧（约1.65）逐渐递增，形成平滑的折射率过渡带。

根据光学理论，当光线在折射率连续变化的介质中传播时，反射损失会大幅降低。例如，单层增透涂层的折射率若设计为√(1.0×1.65)≈1.28，可使单界面反射率从5%以上降至1%以下；若采用双层涂层（折射率分别为1.2和1.4），则能实现更宽波段的低反射。

PET基材的表面特性（如表面能、平整度）与硅片差异显著，因此其增透减反膜在涂层材料、结构设计上有专属方案，不同应用场景的设计逻辑也截然不同。

1、核心涂层材料：从有机到无机的选择逻辑

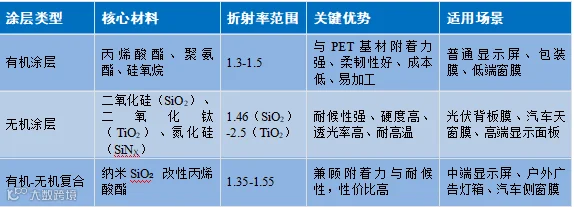

PET增透减反膜的涂层材料主要分为有机涂层和无机涂层两大类，两者各有优劣，适配不同场景需求：

2、典型结构设计：单层vs多层的取舍

根据应用场景的精度要求，PET增透减反膜的结构主要分为三种类型，其减反效果和成本呈正相关：

单层涂层结构：仅在PET基材单侧或双侧涂覆一层增透涂层，厚度控制在100-150nm。优点是工艺简单、成本低，可将总反射率降至3%-5%；缺点是全波段减反效果一般，适用于对光性能要求不高的普通场景，如包装用PET膜。

双层涂层结构：采用“低折射率+高折射率”的双层组合（如SiO₂+TiO₂），涂层总厚度200-300nm。通过两层涂层的协同干涉，可将总反射率降至1%-3%，且覆盖波段更广，适用于中端显示屏、汽车窗膜等场景。

多层涂层结构：3层及以上涂层组合，通过精确调控各层折射率和厚度，实现全波段反射率低于1%。这种结构技术门槛高、成本高，主要用于高端场景，如8K显示面板、光伏高效背板膜、航空航天用PET功能膜。

优质的PET增透减反膜绝非“单一功能”，而是通过涂层配方优化，集成多种附加性能，成为多场景的“全能选手”：

1、抗刮耐磨：延长使用寿命

在无机涂层或复合涂层中添加纳米氧化铝（Al₂O₃）或二氧化硅颗粒，可使PET膜的表面硬度从2H提升至4H以上，抗刮擦性能大幅提升。例如，手机屏幕用PET增透膜经此处理后，日常使用中不易出现划痕，使用寿命延长30%以上。

2、防眩光：提升视觉体验

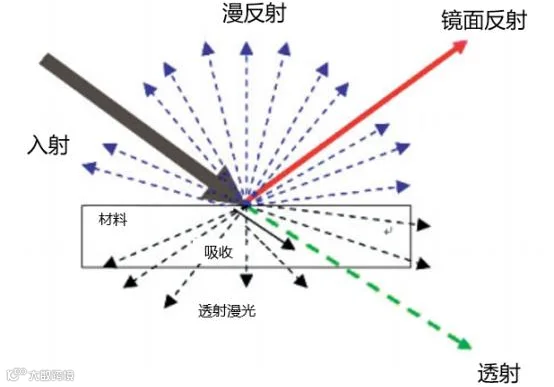

通过涂层表面的微结构设计（如形成微米级凹凸纹理），可使反射光从“镜面反射”变为“漫反射”，有效降低眩光。这种“增透+防眩光”一体化PET膜，广泛应用于户外显示屏、笔记本电脑屏幕，在强光环境下仍能保证清晰可视。

3、耐候抗老化：适配户外场景

在涂层中添加紫外线吸收剂（如苯并三唑类）和抗氧剂，可使PET增透减反膜的户外耐候性从1年提升至5年以上。光伏背板用PET增透膜经此处理后，在高温、高湿、强紫外线环境下，透光率衰减率低于5%，保障光伏组件25年使用寿命。

1、生产控制：涂层厚度精度是核心

涂层厚度的偏差直接决定减反效果。若厚度偏差超过10nm，特定波长的反射率会飙升50%以上。生产中需采用高精度涂布设备（如微凹涂布机，涂布精度±2nm），并通过在线膜厚监测仪（如光谱式膜厚仪）实时监控，确保厚度均匀性。

2、选型逻辑：按需匹配不盲目

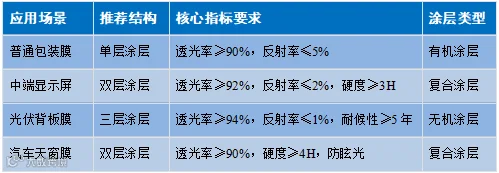

不同场景对PET增透减反膜的要求差异极大，盲目追求“多层高规格”会增加成本。我们整理了核心场景的选型指南：

3、检测要点：3个指标判断膜材优劣

采购或生产时，需重点检测以下3个核心指标，避免踩坑：

透光率与反射率：采用分光光度计检测400-760nm波段，优质产品透光率≥92%，全波段平均反射率≤2%；

附着力：采用划格法检测，划格后用3M胶带粘贴剥离，涂层脱落面积≤5%为合格；

耐候性：通过氙灯老化试验箱测试，老化1000小时后，透光率衰减≤3%为合格。
