高分子材料成千上万、五花八门，这么多材料、参数、牌号，怕是一辈子都学不完、记不住。可它们背后的底层逻辑，从头到尾只有一套。从事高分子材料行业近 30 年，从实验室配方调试，到生产线工艺优化；从客户现场问题解决，到行业技术交流，一路摸爬滚打，慢慢摸到了高分子学习真正的核心窍门：
今天，小玖想专门和那些喊着“学不动了”、“材料太多记不住”、“干了几年还在皮毛层打转” 的同行们，好好聊一聊 —— 我是如何从一个看到牌号就头疼的新手，一步步成长为能快速拆解材料、高效解决现场难题的从业者。
如果你还在死记硬背参数、卡在细分领域瓶颈、觉得手里的材料 “没什么可钻研”，这篇文章，或许能帮你打通任督二脉。
别死记硬背，学会四层拆解法，看透材料本质

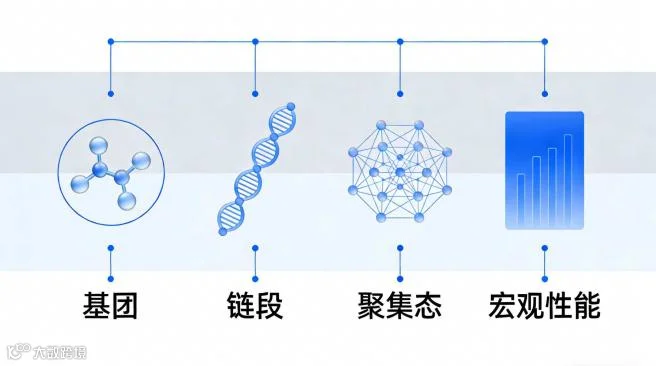

很多刚入行的朋友学高分子，最容易踩的坑就是：上来就背物性表。比如：PE 质地柔软、耐低温优异；PP耐低温、密度小；PET 熔点约 250℃，结晶后强度高、阻隔性好；PC透明度高、抗冲击好……这种学法，哪怕你背得滚瓜烂熟，也很难成为真正的技术专家。因为你记住的只是表面现象，而真正懂材料的人，看的是底层结构。不管你是做改性造粒、配方研发，还是做注塑成型、制品应用，只要拿到一款新材料，脑子里必须立刻搭建起四层结构思维：
第一层：基团（原子水平）——决定材料“本性”
基团就是材料的“基因”，直接决定它怕什么、爱什么，根本不用死记硬背。
PE柔软、韧性好，PP相对更刚、硬度更高，本质是侧甲基的差异：PE无侧基，链段易滑动；PP带侧甲基，空间位阻大，刚性自然提升。
聚酯（PET、PBT）不耐水解、耐酸碱差，就是因为酯基（-COO-） 在高温高湿下易断裂，长期使用性能下降30%以上。
尼龙（PA6、PA66）容易吸水，尺寸稳定性差，根源就是分子链上的酰胺基（-NHCO-）强亲水性，吸水率可达1.8%~3.5%，吸水后尺寸变化率可达1%~2%，精密制品极易超标。
有机硅耐高温、耐候性极佳，靠的是Si-O-Si主链，键能远高于C-C键，可在-60℃~200℃长期使用，老化寿命是普通橡胶的数倍。
看懂基团，你不用翻物性表，就能预判材料的优缺点。
第二层：链段（分子链水平）——决定力学“性格”
分子链是刚硬还是柔软？是直链还是支链？是长链还是短链？这直接决定了材料最核心的指标——玻璃化转变温度（Tg）。
链段越软，比如PE、EPDM以饱和亚甲基为主，Tg低至-60℃以下，材料耐寒、柔韧、回弹好，低温下不易脆裂。
链段越硬，比如PC分子链含苯环双酚A结构，Tg高达140℃~150℃，材料耐热性好、刚性强、尺寸稳定。
分子量高低同样关键：PA6相对分子量从15000提升到25000，拉伸强度可提升15%~25%，抗冲击性能提升更明显。
搞懂链段，你就懂了材料“刚不刚、韧不韧、耐不耐热”。
第三层：聚集态（微观结构）——决定最终“表现”
这是改性与加工中最关键的一层：结晶态 vs 非晶态。
PP结晶度从30%提升到50%，拉伸强度可提高20%~40%，但脆性增加，低温冲击下降明显。
矿泉水瓶用PET，成型时快速冷却，结晶度＜5%，高透明；加热后缓慢冷却，结晶度升至30%以上，立刻变白、不透明，强度提升但韧性下降。
尼龙结晶度越高，耐溶剂性、硬度越好，但内应力越大，制品越容易开裂。
可以说，搞懂结晶动力学，你就吃透了注塑、挤出、吹膜等工艺的一半核心。
第四层：宏观性能（制品水平）——决定应用“价值”
基团、链段、聚集态三层结构，最终转化为客户最关心的：
拉伸强度、弯曲模量、缺口冲击强度、热变形温度、阻燃等级、耐候性等。但作为技术人，绝不能只看这一层。客户说“料太脆”，你要能反向溯源：是结晶度太高？分子量太低？增韧剂分散不均？还是基团选型本身就不匹配工况？
总结
以后再接触新材料，别被商业牌号、宣传话术迷惑，只问两个核心问题：
1、它的分子结构、关键基团是什么？
2、它的结晶行为、结晶度如何？
抓住这两点，80%~90%的性能你都能精准预判，这就是高分子学习的一通百通。
深挖一口井，钻透一款料，胜过浅学十款料
经常有同行问我：“我就做PPR管道，就做PET膜，就一款主打料，有必要学那么深吗？”
以我近30年经验告诉你：太有必要了。你觉得“没东西可学”，不是领域窄，而是你还停留在“用材料”，没做到“玩材料、控材料”。哪怕你只做ABS这一种，真的钻到极致了吗？
① 对标高端：差距藏在微观数据里
巴斯夫、杜邦等国际大厂的PA6，批次稳定性极高、性能一致性强，不是靠运气，而是微观控制做到了极致：
端氨基含量精准控制在30~50 eq/t，保证玻纤、填料结合力稳定；
分子量分布（PDI）控制在1.8~2.2，窄分布带来均匀的力学与加工性能；
低聚物含量＜1%，减少模头析出、制品瑕疵。
而普通国产料分子量分布经常＞2.5，低聚物偏高，批次波动自然大。
② 挖潜改性：同样加纤，性能差一大截
同样PA6+30%玻纤：
普通产品：拉伸强度140~150MPa，冲击一般，易浮纤；
高端产品：拉伸强度可达170~190MPa，强度提升20%以上，表面光洁。
差距在哪？
玻纤浸润剂选型是否匹配尼龙体系？
螺杆组合剪切是否过强，把玻纤剪碎，长度从0.3~0.5mm降到0.1mm以下？
硅烷偶联剂是否真正实现化学键包覆？
每一个参数，都是高分子物理与工艺的精准博弈。
③ 拓展场景：一款料，N种可能
别把自己困在单一制品里：
PP不只能做盆桶，还能做BOPP薄膜、汽车改性料、高端无纺布；PET不知能做饮料瓶，还能做BOPET光学膜、涤纶纤维；PA6不只能做扎带，还能做BOPA双向拉伸薄膜、纺丝、汽车部件、3D打印粉末；
每换一个场景，对粘度、结晶速度、熔体强度、添加剂体系要求完全不同，倒逼你深耕流变学、结晶调控、功能改性。把一款料研究到极致，你会发现：所有材料都是相通的。
在PP上建立的改性思维，完全可以平移到PBT、PET、POM甚至PEEK特种工程塑料上，这才是真正的技术护城河。
把“死理论”变成“活生意”，会解决问题才是真专家
我们学高分子材料，不是为了背概念、写论文，而是为了解决问题、创造价值。
很多人理论背得滚瓜烂熟，一到客户现场就被问懵，核心原因：不会把专业语言，翻译成客户听得懂的解决方案。
❌ 错误示范（自说自话，客户反感）
客户：“这 PET 膜怎么这么脆，一撕就裂、一折就断？”
你：“低温下 PET 分子链段运动受限，脆韧转变温度偏高，导致冲击韧性下降。我们会调整配方与工艺，提升低温韧性，满足实际使用工况。”
客户内心：别讲听不懂的，我只要解决问题！
✅ 正确示范（专业落地，直击痛点）
第一步：定性问题，安抚情绪
“我仔细看了裂口，断面平整发白、没有明显拉伸痕迹，是典型低温脆性断裂。大概率两个原因：涂覆/熟化内应力偏大，或基材低温韧性不足。”
第二步：排除工艺，精准定位
“我们先排查工艺：涂布张力、烘道温区、熟化条件是否有变动？先优化张力与熟化曲线释放内应力。如果调整后还是脆，就排除工艺问题。”
第三步：给出材料方案，承诺落地
“锁定配方问题后，我把样品带回做低温拉伸与断面分析，下批次更换高韧性改性 PET 基材 + 优化增韧配方，提升低温延展性与抗冲击性，保证彻底解决脆裂问题。”
真正高效的学习法：带着问题学
客户投诉、试料失败、被竞品超越，都是最好的学习机会。把失效样件带回，做红外、DSC、DMA、GPC、电镜切片，从现象倒推结构与工艺。
参与一个真实案件，比啃三本书都管用；解决一个现场难题，功力直接上一个台阶。别再问“看哪本书能速成”，一线技术人没有那么多整块时间啃理论，都是以战养战、以问题带学习。
原理永远不变，问题永远新鲜
从事近30年高分子材料行业，有时候也会觉得：结构决定性能、性能匹配应用，翻来覆去就是这套核心逻辑，好像没什么新话题。
但每当工作中冒出新问题：
PP周转箱如何做到耐冲击、不发白、不变形、耐低温不开裂？
PPR管材焊接后易出现开裂、渗漏，如何从结晶与界面结合角度改善？
PET膜为什么长期使用会出现应力开裂、脱层、脆裂？
我就清醒地知道：
“高分子的世界，永远广阔无边”。原理永远是那套“四层结构”，但新应用、新工艺、新需求层出不穷。所以别怕学不完，也别怕没得学。只要你扎根一线，坚持拆解结构、深挖细节、解决问题，你的高分子技术之路，就永远没有尽头。
愿每一位高分子材料人，都能跳出死记硬背的困局，用一套逻辑，吃透万千材料。
END
免责声明 | 部分素材源自网络，版权归原作者所有。
如涉侵权，请联系我们处理！
如有错误，欢迎指正！
