一文解析DSC曲线提前出现的放热峰

一文解析DSC曲线提前出现的放热峰 玖信新材料
2026-04-01
2


在高分子材料检测领域,DSC(差示扫描量热仪)绝对是“明星工具”——从塑料、橡胶到纤维,无论是研发选型、生产质控,还是性能失效分析,几乎离不开它的身影。但很多资深技术人员,甚至入行多年的检测工程师,在分析DSC曲线时,都会被同一个问题困住:

明明要测的是熔融峰(Tm),可在Tm出现之前,曲线总会先冒出一个明显的放热峰。这个峰既不是熔融峰,也不是玻璃化转变的信号,到底是什么?为什么会凭空出现?更关键的是,计算结晶度时,工程师们反复强调“一定要把这个峰的面积扣除”,少这一步,数据就会完全失真——这背后的逻辑,今天小玖一次性讲透,新手也能轻松吃透。

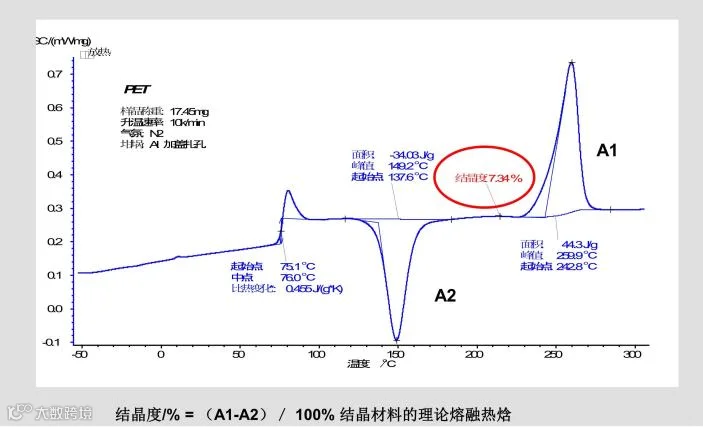

先给答案:这个“提前出现的放热峰”,学名叫做冷结晶峰。它不是“干扰信号”,而是材料在检测过程中,“补完成型时没做完的结晶”留下的痕迹,读懂它,不仅能避免结晶度计算出错,还能反推生产工艺的合理性。



冷结晶峰是什么?

3步读懂它的本质


先明确核心定义:冷结晶(Cold Crystallization),是高分子材料在低于熔融温度(Tm)、但高于玻璃化转变温度(Tg)的区间内,发生的自发结晶行为。对应到DSC曲线上,这个过程会表现为一个向下的放热峰——因为所有结晶过程的本质,都是分子链从混乱无序的状态,排列成规整有序的晶体,这个过程会释放能量,也就是放热,被DSC仪器精准捕捉后,就形成了我们看到的冷结晶峰。

很多人会把它和熔融峰混淆,但两者的区别很明显:冷结晶峰出现在Tg~Tm之间(通常比Tm低30~80℃,不同材料有差异),是放热峰(曲线向下);熔融峰出现在Tm及以上,是吸热峰(曲线向上),一个是“结晶”,一个是“熔晶”,方向和意义完全不同。

冷结晶峰的出现,本质是“材料成型时没结晶完全,在DSC升温过程中补结晶”,我们把这个过程拆成3步,一看就懂,再也不混淆:

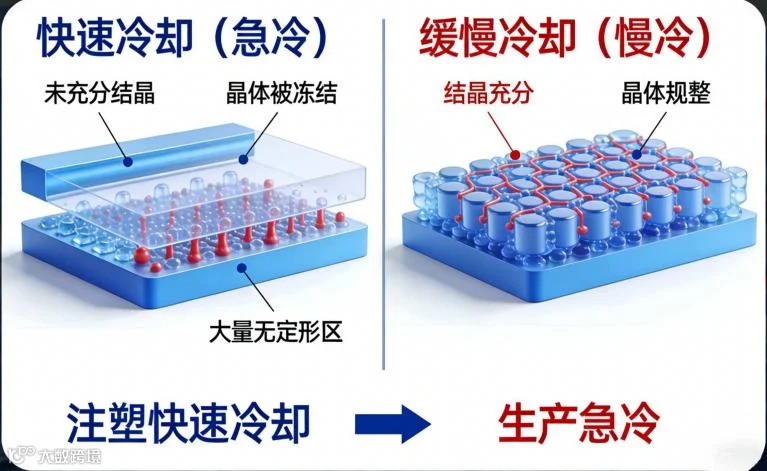

第一步:生产“急冷”,让材料“没来得及结晶”

高分子材料的结晶,有两个核心条件:合适的温度,以及足够的时间。但在实际生产中,无论是挤出、注塑、吹膜,还是纺丝,厂家为了提高生产效率、缩短成型周期,都会采用“快速冷却定型”的工艺——比如注塑时,模具会通冷水快速降温,让材料快速固化成型。

这种“急冷”操作,相当于把材料的结晶过程“强行打断”:材料本身具备结晶能力(比如PP、PET、PLA等结晶性高分子),但分子链还没来得及排列成规整的晶体,就被低温“冻结”在无序、混乱的亚稳态状态。此时材料的结晶度,远低于它在该温度下能达到的最大值(通常会低10%~30%,具体取决于冷却速度和材料种类)。

举个通俗的例子:这就像我们包饺子,本来能把饺子皮捏得整整齐齐(完全结晶),但因为赶时间,随便捏了几下就下锅(急冷),饺子皮没捏规整(未充分结晶),后续煮的时候,还会慢慢调整形状(补结晶)——材料的冷结晶,就是这个“后续调整”的过程。

第二步:DSC升温,给了“补结晶”的机会

当我们把这种“未充分结晶”的样品,放进DSC仪器做升温测试时,温度会从低温(通常是室温)逐渐升高。当温度升到材料的玻璃化转变温度(Tg)以上时,原本被“冻结”的分子链,会重新获得运动能力,开始自由活动。

而当温度继续升高,进入Tg~Tm的区间时,分子链的运动能力足够强,此时材料会自发地“弥补”成型时的遗憾——把之前没排列好的分子链,重新规整排列,形成晶体。这个“补结晶”的过程,就是冷结晶。

这里有个关键数据:不同高分子材料的冷结晶温度(Tc)不同,比如PP的冷结晶温度在80~100℃,PET的冷结晶温度则在120~150℃,PLA的冷结晶温度通常在80~120℃,这也是判断冷结晶峰的重要依据。

第三步:放热信号被捕捉,形成冷结晶峰

前面已经说过,结晶是放热过程,冷结晶也不例外。当材料在DSC升温过程中发生冷结晶时,释放的热量会被仪器的传感器捕捉到,反映在DSC曲线上,就是一个清晰的向下的放热峰——这就是冷结晶峰。

当温度继续升高,超过材料的熔融温度(Tm)时,无论是成型时就有的原始晶体,还是冷结晶过程中新增的晶体,都会发生熔化,此时DSC曲线会出现一个向上的吸热峰,也就是我们最终要检测的熔融峰。

总结一句话:冷结晶峰,就是材料在DSC检测中,“把生产时没完成的结晶补完”所释放的热信号,它是材料“未充分结晶”的直接证明。



关键疑问:计算结晶度时,

为什么一定要扣掉冷结晶峰?


这是DSC检测中最关键、也最容易出错的环节——很多新手之所以算错结晶度,甚至得出和实际性能完全不符的结果,核心就是没扣除冷结晶峰的峰面积。结合行业相关资料,我们从“检测目的”和“错误后果”两个维度,把这个问题讲明白。

1、我们测的结晶度,是“样品本身的结晶度”,而非“检测时新增的结晶度”

用DSC计算高分子材料的结晶度(Xc),核心目的是反映材料成型后的实际结晶程度——也就是材料出厂时、使用前的真实结晶状态,这个结晶度直接决定了材料的耐热性、机械强度、降解速度(比如PLA)等关键性能。

而冷结晶峰对应的结晶度,是“检测过程中新增的结晶”——是样品在DSC升温时,补完成型时没做完的结晶,属于“额外产生”的结晶,并不是样品本身就有的。

打个比方:我们要测一个人的体重,结果称重时,他临时吃了一碗饭(相当于冷结晶),如果不把这碗饭的重量扣除,测出来的体重就不是他本身的体重,而是“体重+饭重”——计算结晶度不扣冷结晶峰,和这个道理完全一样。

2、不扣除的后果:结晶度严重虚高,偏差可达20%~40%

先给出结晶度的标准计算公式:

结晶度 Xc =(熔融焓 ΔHm - 冷结晶焓 ΔHc)÷ 标准熔融焓 ΔH° × 100%

我们拆解每个参数的含义,结合具体数据更易理解:

ΔHm:熔融峰总焓(单位:J/g),指样品中所有晶体(包括成型时的原始晶体 + 冷结晶新增的晶体)熔化时吸收的总热量;比如某PLA样品的ΔHm为45 J/g,其中包含原始晶体的熔融焓30 J/g,冷结晶新增晶体的熔融焓15 J/g。

ΔHc:冷结晶峰焓(单位:J/g),指冷结晶过程中释放的热量,也就是检测时新增结晶的放热量;对应上面的PLA样品,ΔHc约为15 J/g(放热为负,计算时取绝对值)。

ΔH°:该高分子材料的标准熔融焓(单位:J/g),是该材料100%结晶时的熔融焓,为固定值(行业常用标准:PLA约93 J/g,PP约209 J/g,PET约140 J/g)。

如果忽略冷结晶峰,不扣除ΔHc,直接用ΔHm计算结晶度,会发生什么?我们用上面的PLA样品举例:

错误计算(不扣ΔHc):Xc = 45 ÷ 93 × 100% ≈ 48.4%

正确计算(扣除ΔHc):Xc =(45 - 15)÷ 93 × 100% ≈ 32.3%

两者偏差高达16.1%,而在实际检测中,这个偏差可能达到20%~40%(比如冷却速度极快的注塑件,冷结晶焓更高)。这种虚高的结晶度数据,会严重误导后续的工艺调整和产品选型——比如明明材料实际结晶度低,耐热性差,却因为数据虚高,被误用到高温工况,最终导致产品失效。

3、扣掉冷结晶峰,数据才具有实际意义

只有扣除冷结晶峰的峰面积(即扣除ΔHc),得到的才是“样品原有晶体熔化的焓”,此时计算出的结晶度,才能真实反映三个核心问题:

材料生产工艺是否合理:如果冷结晶峰面积过大(ΔHc高),说明生产时冷却速度过快,材料未充分结晶,需要调整冷却工艺(比如降低冷却速度、延长保温时间);

结晶度对性能的影响:真实的结晶度,直接关联材料的耐热温度(比如PP结晶度越高,耐热性越好,结晶度每提升10%,热变形温度可提升3~5℃)、机械强度(结晶度适中时,材料韧性最佳)、降解速度(PLA结晶度越低,降解速度越快);

后续工艺优化的方:通过冷结晶峰的位置和面积,可判断材料的结晶能力,为后续改性(如添加成核剂,降低冷结晶温度、减少冷结晶峰面积)提供依据。





总结



冷结晶峰不是DSC曲线的“干扰项”,而是材料“未充分结晶”的信号,核心源于生产时的快速冷却,在DSC升温过程中补结晶放热形成;计算结晶度时,必须扣除冷结晶峰的峰面积,否则数据会严重虚高,误导生产和应用。

记住一句话:冷结晶峰,是“补结晶”的痕迹,扣掉它,DSC数据才能真正反映高分子材料的真实性能——这也是DSC检测从“会操作”到“懂原理”的关键一步。
